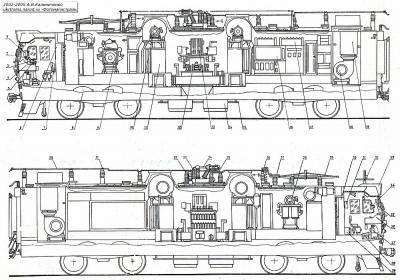

Фото альбомы > Чертежи, рисунки, плакаты > Компоновка электровоза ВЛ84 << >>
Перейти к статье

1 - скоростемер;
2 - кран вспомогательного тормоза;
3 - кран машиниста;
4 - пульт управления машиниста;
5 - контроллер машиниста;
6 - блок автоматических выключателей;
7 - электропневматический клапан;
8 - тяговый двигатель;
9 - компрессор;
10 - мотор-вентилятор;
11 - выпрямитель;
12 - блок силового трансформатора;
13 - блок контакторов;
14- ящик аккумуляторной батареи;
15 - штанга заземляющая;
16 - блок аппаратов;
17 - блок конденсаторов;
18 - блок вентиляторов;
19 - блок тормозных резисторов;
20 - токоведущая шина;
21 - опорный изолятор;
22 - проходной изолятор с трансформатором тока;
23 - фильтр;
24 - главный воздушный выключатель;
25 - разъединитель;
26 - вентильный разрядник;
27 - дроссели гашения помех;
28- компрессор подъема пантографа;
29 - токоприемник (пантограф);
30 - шкаф для одежды;
31 - аптечка;
32 - антенна;
33 - прожектор;
34 - панель бланка предупреждения;
35 - светофор локомотивный;
36 - пульт помощника машиниста;
37 - калорифер;
38 - печь электрическая;
39 - дешифратор локомотивной сигнализации.

Дата: 14/12/2011 21:05
Добавлено: GMan1990
Размер: 1000 x 699 пикселов
Размер файла: 212.9Kb
Комментариев: 0
Рейтинг: Пусто
Количество просмотров: 876
