Кран машиниста № 394



КРАН МАШИНИСТА № 394

Назначение

Кран машиниста служит для управлення пневматическими тормозами поезда; с его помощью производится зарядка тормозной магистрали, поддержание в ней определенного давления и выпуск воздуха в атмосферу при торможении.

Конструкция

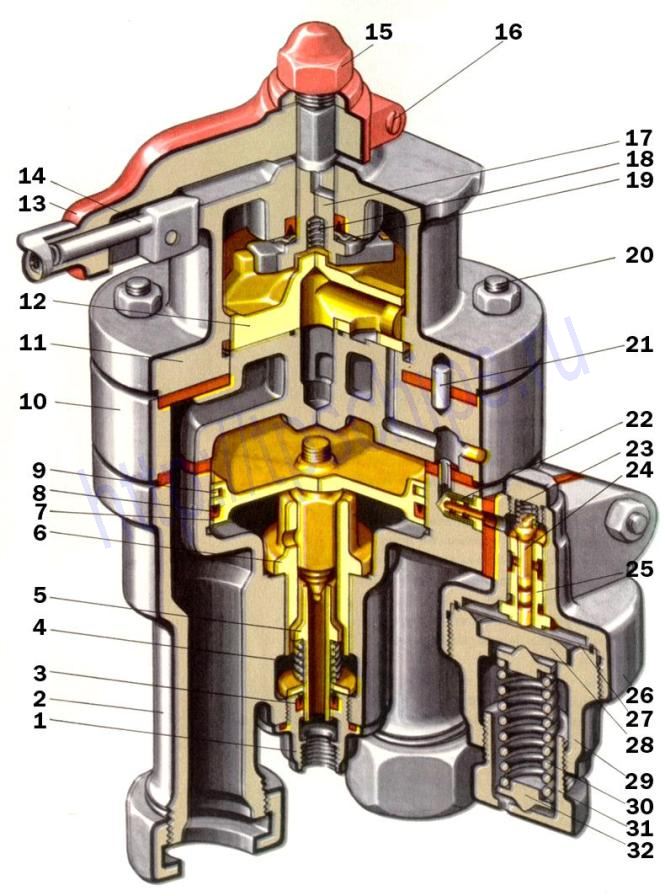

Кран машиниста усл. № 394 состоит из пяти частей: верхней (золотниковой), средней (промежуточной — зеркало золотника), нижней (уравнительной), стабилизатора (выпускного дросселирующего клапана) и редуктора (питательного клапана).

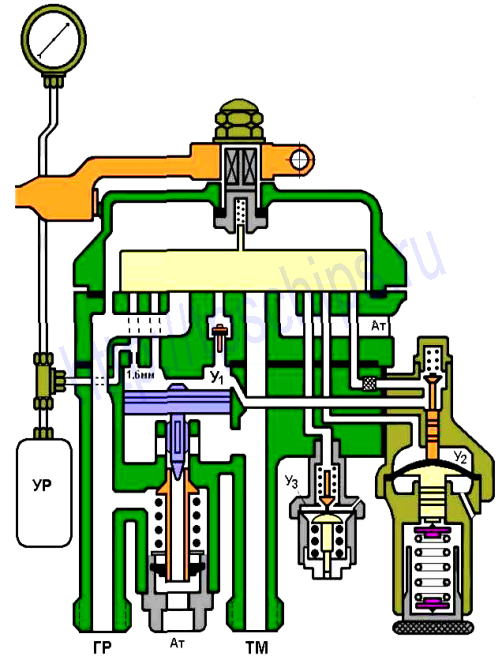

Кран машиниста № 394


В верхней части крана имеются золотник 12, крышка 11, стержень 17 и ручка 13 с фиксатором 14, которая надета на квадрат стержня и закреплена винтом 16 и гайкой 15. Стержень 17 уплотнен в крышке манжетой, опирающейся на шайбу 19. Нижним концом стержень надет на выступ золотника 12, который прижимается к зеркалу пружиной 18. Для смазывания золотника в крышке 11 имеется отверстие, закрываемое пробкой. Смазка трущейся поверхности стержня 17 производится через просверленное в нем осевое отверстие.

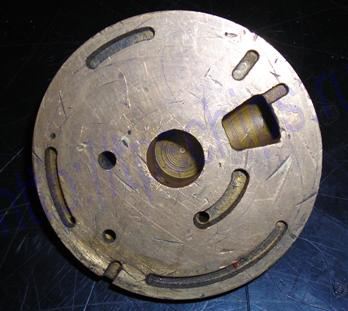

золотник

"Лицо" золотника - поверхность золотника, прилегающая к зеркалу. На фото она изрядно поцарапана ( это учебное пособие); реально - должна быть идеально ровная


Зеркало золотника - средняя часть крана

Средняя часть 10 крана служит зеркалом для золотника, а запрессованная в нее втулка — седлом для обратного клапана.
Нижняя часть крана машиниста состоит из корпуса 2, уравнительного поршня 7 с резиновой манжетой 8 и латунным кольцом 9 и выпускного клапана 5, который прижимается пружиной 4 к седлу втулки 6. Хвостовик выпускного клапана уплотнен резиновой манжетой 3, вставленной в цоколь 1.
Верхняя, средняя и нижняя части соединяются через резиновые прокладки на четырех шпильках 20 с гайками. Положение фланца крышки верхней части фиксируется на средней части штифтом 21.
Редуктор крана имеет корпус 26 верхней части с запрессованной втулкой 25 и корпус 29 нижней части. В верхней части находится питательный клапан 24, прижимаемый к седлу пружиной 23, которая вторым концом упирается в заглушку. Фильтр 22 предохраняет питательный клапан от загрязнения. На металлическую диафрагму 27 снизу через упорную шайбу 28 давит пружина 30, опирающаяся вторым концом через упор 32 на винт 31.

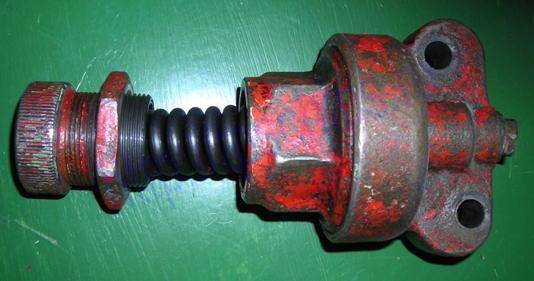

Редуктор

Редуктор - частично разобран (вывернут регулировочный стакан)

С трубами от питательной и тормозной магистралей кран машиниста соединяется с помощью накидных гаек.

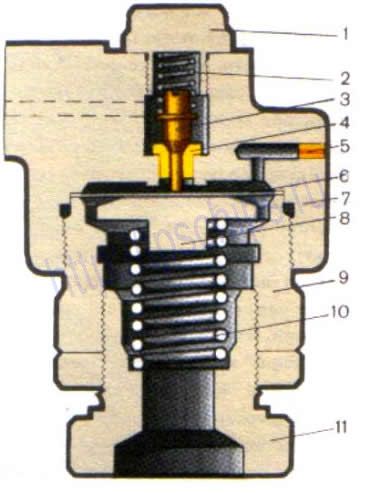

Стабилизатор крана состоит из корпуса 7 с запрессованной в него втулкой 4, крышки 1 и клапана 3, прижимаемого к седлу пружиной 2.

Стабилизатор

В корпус запрессован также ниппель 5 с калиброванным отверстием 0,45 мм. Между корпусом и втулкой 9 зажата металлическая диафрагма 6. Снизу на диафрагму через шайбу 8 давит пружина 10, сжатие которой регулируется винтом 11.

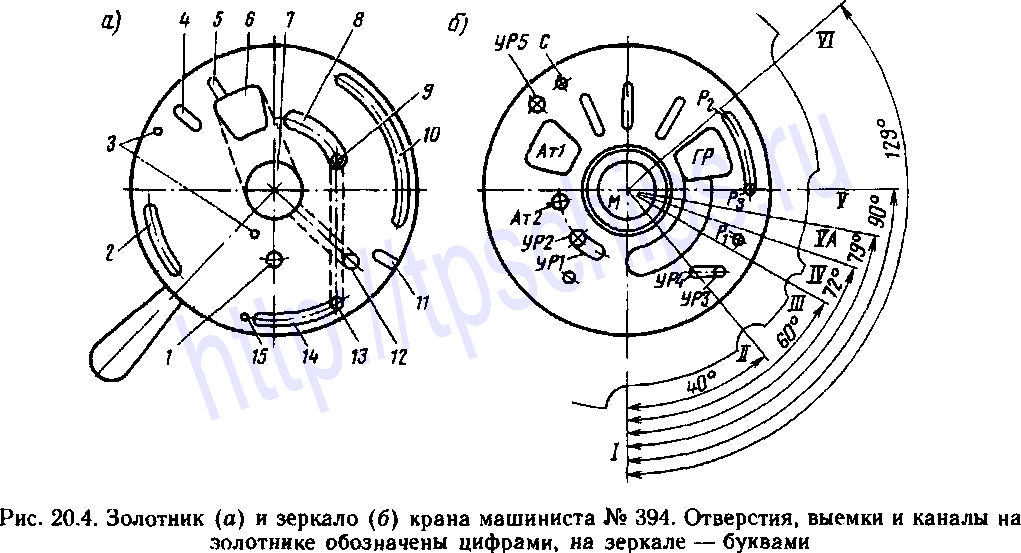

Каналы, отверстия и выемки в золотнике и зеркале крана машиниста № 394 имеют следующие назначения

(см. рис. 20.4):


  1. отверстие диаметром 5 мм из питательной магистрали для зарядки полости над уравнительным поршнем при положении /;
  2. выемка для сообщения уравнительного резервуара с полостью над диафрагмой редуктора в положении // ручки крана машиниста;
  3. отверстия диаметром 1 мм для смазки;
  4. выемка, соединяющая питательную магистраль с питательным клапаном редуктора в положении //;
  5. то же в положении /;
  6. канал, соединяющий питательную и тормозную магистрали в положении / и тормозную магистраль с атмосферой в положении VI;
  7. отверстие диаметром 16 мм, которое постоянно сообщено с тормозной магистралью;
  8. выемка для сообщения полости над уравнительным поршнем с атмосферой в положении VI;
  9. отверстие диаметром 3 мм, сообщающее уравнительный резервуар с атмосферой в положении V;
  10. выемка, соединяющая полость под уравнительным поршнем со стабилизатором в положениях / и //;
  11. выемка для смазки;
  12. отверстие диаметром 4 мм для сообщения полости над уравнительным поршнем через обратный клапан с тормозной лаги-стралью в положении ///;
  13. выемка н отверстие диаметром 2,3 мм, соединяющие уравнительный резервуар с атмосферой в положении V;
  14. выемка н отверстие диаметром 2,3 мм, соединяющие уравнительный резервуар с атмосферой в положении V;
  15. отверстие диаметром 0,7 мм для медленной разрядки уравнительного резервуара;
  • М — отверстие диаметром 16 мм, постоянно сообщенное с тормозной магистралью;
  • АТ1 — канал, соединяющий тормозную магистраль с атмосферой при экстренном торможении;
  • АТ2 — отверстие диаметром 5 мм, соединяющее полость над уравнительным поршнем с атмосферой прн экстренном торможении;
  • ГР — канал с дугообразной выемкой, постоянно сообщенный с питательной магистралью;
  • УР1, УР2 — выемка и отверстие диаметром 5 мм из полости над уравнительным поршнем;
  • УР4, УРЗ — выемка и отверстие диаметром 3 мм для соединения с уравнительным резервуаром;
  • Р1 — отверстие диаметром 3 мм из полости над диафрагмой редуктора;
  • Р2, РЗ — выемка и отверстие диаметром 3 мм к питательному клапану редуктора;
  • К—отверстие диаметром 3 мм к обратному клапану из полости над уравнительным поршнем;
  • УР5 — отверстие диаметром 3 мм из полости над уравнительным поршнем;
  • С — отверстие диаметром 3 мм к стабилизатору;
  • СМ — смазочные канавки.




 Работа крана машиниста



Ручка крана надета на стержень, нижний конец которого сцеплен с золотником. Поэтому при повороте ручки поворачивается золотник относительно зеркала, соединяя или разобщая разные каналы, выемки и отверстия. Из-за этого возникают или прерываются различные пневматические цепи.

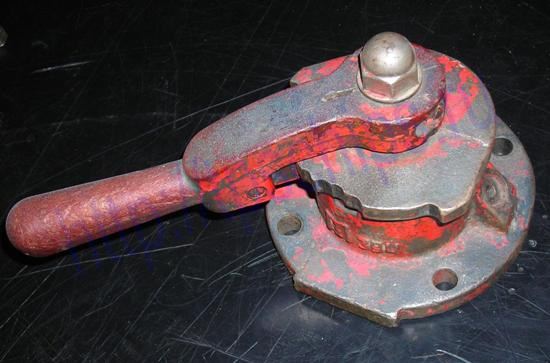

Верхняя часть крана машиниста

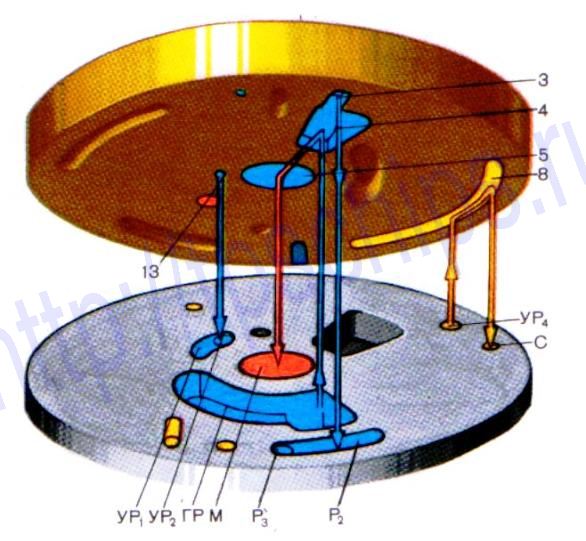

Золотник и зеркало

Как видно на фотографии, на корпусе верхней части крана сделаны углубления для подпружиненного кулачка, установленного внутри ручки, благодаря чему ручка может занимать семь фиксированных положений.

  • I - зарядка и отпуск для сообщения питательной магистрали с тормозной каналом сечением около 200мм2;
  • II - поездное для поддержания в тормозной магистрали зарядного давления, установленного регулировкой редуктора. Сообщение питательной магистрали с тормозной происходит каналами минимальным сечением около 80 мм2;
  • III - перекрыша без питания тормозной магистрали, применяется при управлении непрямодействующими тормозами;
  • IV - перекрыша с питанием тормозной магистрали и поддержанием установившегося в магистрали давления;
  • VA - служебное торможение медленным темпом, применяется для торможения длинносотавных грузовых поездов для замедления наполнения тормозных цилиндров в головной части поезда, и как следствие, для уменьшения реакций в поезде;
  • V - служебное торможение с разрядкой тормозной магистрали темпом 1 кг/см2 за 4-6 сек;
  • VI - экстренное торможение для быстрой разрядки тормозной магистрали при аварийной ситуации.

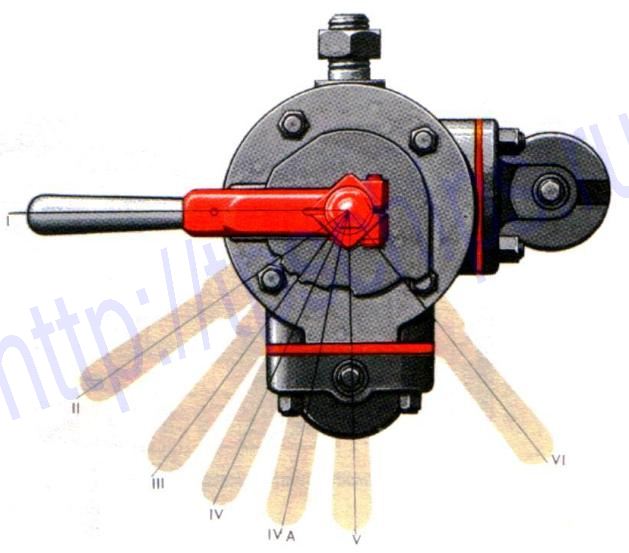

Положения ручки крана машиниста

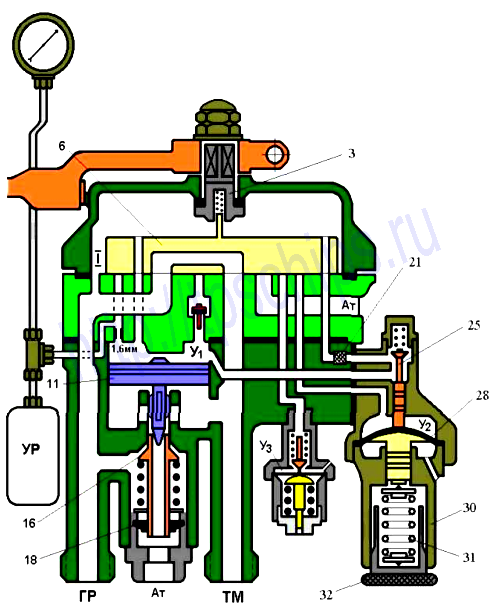

Отпуск и зарядка

Сжатый воздух из питательной магистрали проходит в камеру над золотником и по двум широким каналам в тормозную магистраль. Первый путь - по выемке золотника 6, второй - по открытому впускному клапану 16. Впускной клапан открыт хвостовиком уравнительного поршня 11, на который оказывает давление воздух камеры над уравнительным поршнем У1.

Действие крана МАШИНИСТА № 394 (395) при первом положении ручки

Действие крана при первом положении ручки

В камеру У1 воздух проходит из главных резервуаров двумя путями: первым - по каналу в золотнике, вторым - через золотник 6, фильтр 21 и открытый питательный клапан 25 редуктора зарядного давления. По каналу диаметром 1,6 мм из камеры над уравнительным поршнем заряжается уравнительный резервуар. Канал питания
уравнительного резервуара заужен для того, чтобы рукоятку кран можно было выдерживать в первом положении более продолжительное время, сообщая в то же время питательную магистраль двумя широкими путями с тормозной магистралью.
В первом положении ручки крана по манометру уравнительного резервуара можно выбирать величину давления, которое установится в тормозной магистрали после перевода ручки крана во второе положение.

Заметим, что если ручку крана надолго оставить в положении I, то далвение в УР и ТМ сравняется с давлением в ГР. Это недопустимая перезарядка. Так делать нельзя. В действительности ручку крана выдерживают в первом положении до тех пор, пока в УР не создастся давление на 0,5 кг/см2 выше первоначального зарядного, а затем переводят ее во II положение. Это небольшое завышение (которое принято называть сверхзарядка) ускоряет процесс зарядки и отпуска.

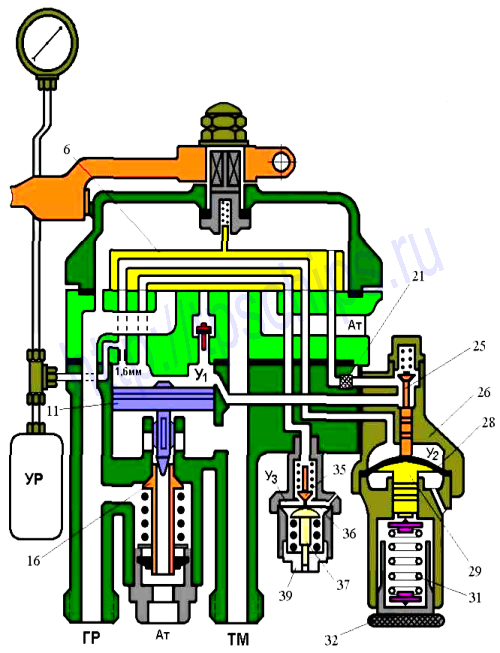

 Поездное положение

Автоматическая ликвидация сверхзарядного давления.

Сверхзарядное давление (эти самые 0,5 кг/см2) необходимо ликвидировать, то есть сбросить в атмосферу, чтобы в тормозной магистрали снова установилось давление зарядное. Но здесь есть сложности. Если сверхзарядное давление сбросить слишком быстро, то воздухораспределители вагонов воспримут это как команду на торможение и приведут тормоза в действие. Если сбрасывать слишком медленно, то воздухораспределители и запасные резервуары успеют зарядиться на повышенное давление, как на рабочее. Поэтому сбрасывать надо не быстро, не медленно, а постоянным темпом, указанным в инструкции по эксплуатации тормозов. Для ликвидации сверхзардного давления постоянным темпом, не вызывающим срабатывания воздухораспределителей на торможение используется стабилизатор крана машиниста. Полость над уравнительным поршнем через отверстие диаметром 0,45 мм сообщается с атмосферой при постоянном давлении в полости в над диафрагмой (около 3-3,5 кг/см2), установленном пружиной стабилизатора. При этом происходит понижение давления в полости над уравнительным поршнем и уравнительном резервуаре темпом 0,1 кг/см2 за 90-120 сек.

Уравнительный резервуар УР и камера над уравнительным поршнем У1, сообщается золотником с камерой У2, над металлической диафрагмой 28 редуктора и камерой над возбудительным клапаном 35 стабилизатора. Усилием пружины 39 диафрагма 36 прогибается вверх и открывает возбудительный клапан 35. Воздух уравнительного резервуара проходит в камеру У3 над диафрагмой 36 и по калиброванному отверстию диаметром 0,45 мм выходит в атмосферу. Давление воздуха в камере У3 поддерживается постоянным соответственно усилию пружины 39. Так как истечение воздуха из уравнительного объема в атмосферу происходит все время при постоянном давлении в камере У3, то стабилизатор обеспечивает постоянный темп ликвидации сверхзарядного давления из уравнительного объема. Уравнительный поршень 11, находящийся под давлением воздуха УР и тормозной магистрали, поднимается вверх и открывает выпускной клапан, по которому воздух из ТМ уходит атмосферу. Темп ликвидации сверхзарядного давления из тормозной магистрали не зависит от наличия и величины утечки из нее. Уравнительный резервуар УР и камера над уравнительным поршнем У1, сообщается золотником с камерой У2, над металлической диафрагмой 28 редуктора и камерой над возбудительным клапаном 35 стабилизатора. Усилием пружины 39 диафрагма 36 прогибается вверх и открывает возбудительный клапан 35. Воздух уравнительного резервуара проходит в камеру У3 над диафрагмой 36 и по калиброванному отверстию диаметром 0,45 мм выходит в атмосферу. Давление воздуха в камере У3 поддерживается постоянным соответственно усилию пружины 39. Так как истечение воздуха из уравнительного объема в атмосферу происходит все время при постоянном давлении в камере У3, то стабилизатор обеспечивает постоянный темп ликвидации сверхзарядного давления из уравнительного объема. Уравнительный поршень 11, находящийся под давлением воздуха УР и тормозной магистрали, поднимается вверх и открывает выпускной клапан, по которому воздух из ТМ уходит атмосферу. Темп ликвидации сверхзарядного давления из тормозной магистрали не зависит от наличия и величины утечки из нее.

Работу стабилизатора можно пояснить на таком примере. Предположим, в резиновом мячике сделано отверстие иглой. В первоначальный момент, когда давление воздуха в мячике велико, воздух через отверстие будет истекать быстро, сильной струей. Но по мере уменьшения давления напор струи будет ослабевать. Чтобы поддерживать постоянную силу струи, мячик можно сдавливать, поддерживая в нем постоянное давление. Именно на таком принципе работает стабилизатор.


Действие крана при поездном положении ручки.

Автоматическое поддержание зарядного давления в тормозной магистрали. Когда давление в уравнительном резервуаре и камере У1, над уравнительным поршнем понизится до зарядного, то несмотря на продолжающееся истечение воздуха в атмосферу через отверстие диаметром 0,45 мм, редуктор будет поддерживать в уравнительном объеме нормальное зарядное давление, величина которого установлена пружиной 31.
Снижение давления воздуха в УР ниже зарядного вызовет снижение давления в камере У2, над металлической диафрагмой 28 редуктора. Усилием пружины 31 диафрагма 28 прогибается вверх и поднимает питательный клапан 25. Воздух из главного резервуара через вертикальный канал в золотнике 6. фильтр 21 и открытый питательный клапан 25 поступает в камеру У1 над уравнительным поршнем 11. Из камеры У1, по калиброванному отверстию диаметром 1,6 мм воздух проходит в УР и камеру У2.
Когда давление воздуха и пружины 31 на диафрагму 28 выравнивается, она займет горизонтальное положение и питательный клапан 15 будет прижат к седлу пружиной.
Если в результате утечек упадет давление в тормозной магистрали, то уравнительный поршень под давлением воздуха уравнительного объема опускается вниз, отжимает от седла впускной клапан 16 и воздух из ГР будет проходить в ТМ.
Когда давление в ТМ достигнет зарядного уровня (станет равно давлению в камере У1), пружина поднимет уравнительный поршень и закроет впускной клапан. Питание утечек ТМ прекратится.

Отпуск вторым положением ручки крана. Во втором положении ручки крана машиниста золотник сообщает камеру У2 редуктора с уравнительным резервуаром. Если поставить ручку крана во второе положение после торможения, то в камере У2 установится давление ниже зарядного, т.е. тормозное. На металлическую диафрагму 28 снизу будет давить пружина 31 с усилием, соответствующим зарядному давлению, поэтому диафрагма 28 прогнется вверх и откроет питательный клапан 25. Воздух из ГР по вертикальному каналу золотника, через фильтр 21, открытый клапан 15 широким каналом поступает в камеру над уравнительным поршнем У1, а уходит из нее по узкому каналу диаметром 1,6 мм в ЗР и камеру У2. В камере У1 создается повышенное давление. Этим давлением уравнительный поршень сдвинется вниз и своим хвостовиком полностью откроет впускной клапан 16, который пропустит в тормозную магистраль воздух давлением, равным давлению над уравнительным поршнем. Давление в УР и камере У2 постепенно увеличивается, поэтому диафрагма выпрямляется, а питательный клапан 25 прижимается к седлу.
С момента, когда давление в камере У1 над уравнительным поршнем выравнивается с давлением в УР, т.е. становится зарядным, воздух из ГР будет проходить в ТМ по впускному клапану только зарядным давлением.

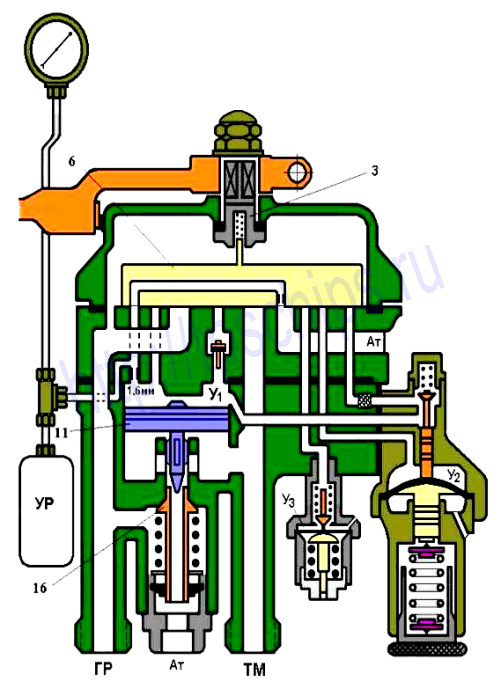

Перекрыша без питания утечек тормозной магистрали

Золотник сообщает камеру над уравнительным поршнем с тормозной магистралью через обратный клапан 22. Давление в тормозной магистрали понижается быстрее, чем в уравнительном резервуаре, поэтому воздух уравнительного объема поднимает обратный клапан и перетекает в ТМ Давление воздуха на уравнительный поршень 11 сверху и снизу выравнивается, впускной и выпускной клапаны остаются закрытыми.

Действие крана при перекрыше без питания утечек из тормозной магистрали.

Перекрыша с питанием утечек из тормозной магистрали



Действие крана при перекрыше с питанием утечек из тормозной магистрали.

Уравнительный резервуар, тормозная магистраль и главный резервуар разобщены между собой золотником. В уравнительном резервуаре из-за его высокой плотности поддерживается практически постоянное давление. При понижении давления в тормозной магистрали, вследствие утечек, уравнительный поршень 11 опускается вниз давлением камеры У1, и открывает впускной клапан 16. Воздух ГР проходит в ТМ и восстанавливает в ней давление до уровня давления в уравнительном резервуаре. После этого впускной клапан закрывается своей пружиной и питание утечек прекращается.

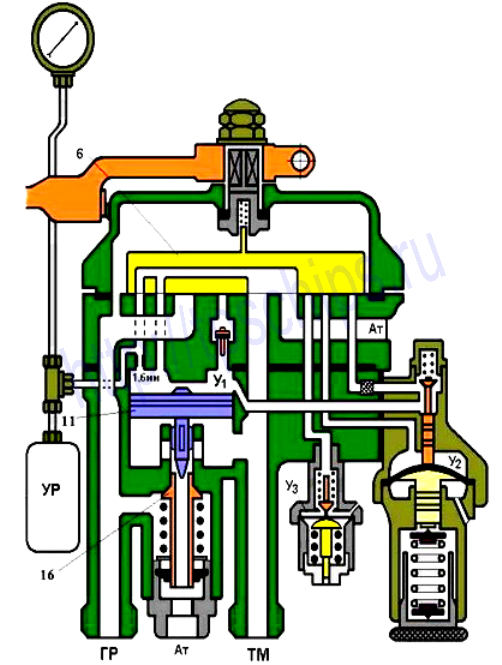

Служебное торможение - V и VА положения ручки

Действие крана при служебном торможении.

Золотник сообщает уравнительный резервуар с атмосферой по каналу диаметром 2,3 мм. Давление в камере над уравнительным поршнем У1 падает темпом 0,2 кгс/см2 - 0,25 кгс/см2 за секунду. Уравнительный поршень поднимается вверх давлением тормозной магистрали, и хвостовик поршня (выпускной клапан) отходит от своего седла во впускном клапане 16. Воздух из тормозной магистрали по осевому каналу клапана 16 выходит в атмосферу.
Положение VА предусмотрено для замедленной разрядки уравнительного резервуара по каналу в золотнике диаметром 0,75 мм при торможении длинносоставных поездов. Кран машиниста действует так же, как при V положении ручки, но темп разрядки составляет 0,5 кгс/см2 за 15 - 20 секунд.

Экстренное торможение

Широкой выемкой золотника тормозная магистраль, уравнительный резервуар и камера У1 над уравнительным поршнем сообщаются с атмосферой. По сравнению с объемом тормозной магистрали объем камеры У1, над уравнительным поршнем меньше, поэтому камера У1 разряжается в атмосферу быстрее. Из-за возникшего перепада давлений уравнительный поршень поднимается вверх и открывает выпускной клапан. Тормозная магистраль разряжается в атмосферу двумя путями: по широкой выемке в золотнике и по осевому каналу впускного клапана 16.

Действие крана при экстренном торможении

Проверки кранов машиниста № 394/395 после ремонта

Инструкцией по ремонту тормозного оборудования локомотивов и моторовагонного подвижного состава (№ ЦТ-533) предусматривается, что при ремонте крана следует проверить состояние его деталей. Рассмотрим только несколько требований.

Золотник и его зеркало заменяются:

  • при износе рабочей поверхности свыше 2 мм, что определяется измерением цилиндрической части, высота которой должна быть не менее 10 мм у золотника и не менее 12 мм у зеркала золотника;
  • при наличии раковин, изломов или забоин.

Уплотнительное кольцо уравнительного поршня заменяется, если зазор в замке будет более 2 мм, а также в случае потери упругости, при наличии рисок, пропуска сжатого воздуха или излома. Зазор в замке нового кольца должен быть 0,1...0,6 мм. После притирки нового кольца уравнительный поршень проверяется на плотность, а затем на чувствительность его к перемещению.

Плотность металлического кольца уравнительного поршня считается достаточной, если время падения давления в резервуаре объемом 8 л с 5,0 до 3,0 кгс/см2 будет не менее 60 с.
Плотность уравнительного поршня с кольцом и резиновой манжетой считается достаточной, если при испытании давлением 5,0 кгс/см2 мыльный пузырь удерживается на магистральном отростке не менее 5 с.

Уравнительный поршень в сборе с металлическим кольцом и манжетой должен перемещаться в смазанной втулке под усилием не свыше 4 кгс, а у нового узла в сборе (корпус, втулка, поршень, кольцо и манжета), собранного на заводе-изготовителе, усилие должно быть не более 8...11 кгс.
Пружины заменяются новыми при просадке более 3 мм.


После ремонта и сборки кран машиниста № 394/395 испытывается на стенде.

При испытании этого крана проверяются:

  • перемещение ручки крана между положениями. При давлении воздуха на золотник крана машиниста 8 кгс/см2 перемещение ручки крана должно происходить под усилием не более 6 кгс, а точка наложения динамометра на ручку должна находиться на расстоянии 200 мм от оси стержня золотника. Ручка через выступы и впадины фиксации положений должна перемещаться под усилием не более 8 кгс;
  • плотность крана машиниста. После обмыливания мест соединения деталей крана машиниста не должны возникать мыльные пузыри. При II, III, IV положениях ручки крана машиниста в атмосферных отверстиях допускается образование мыльного пузыря с удержанием его не менее 5 с;
  • плотность притирки золотника. В IV положении ручки крана машиниста при обмыливании отверстия к уравнительному резервуару и стабилизатору (без редуктора и стабилизатора) и давлении воздуха не менее 7,0 кгс/см2 допускается образование мыльного пузыря с удержанием его не менее 5 с;
  • чувствительность питания. Во II и IV положениях ручки крана машиниста при создании искусственной утечки из тормозной магистрали через отверстие диаметром 2 мм давление в магистрали до момента прихода в действие уравнительного поршня не должно снижаться более чем на 0,15 кгс/см2. После производства ступени торможения на 0,5 кгс/см2 и постановки ручки крана машиниста в IV положение установившееся давление в уравнительном резервуаре должно поддерживаться с колебаниями не более ± 0,1 кгс/см2 в течение 3 мин. В III положении ручки крана машиниста при искусственной утечке из тормозной магистрали давление в магистрали не должно восстанавливаться;
  • время наполнения тормозной магистрали локомотива во II положении ручки крана машиниста от 0 до 5,0 кгс/см2 должно быть не более 4 с;
  • время наполнения уравнительного резервуара во II положении ручки крана машиниста с 0 до 5,0 кгс/см2 должно быть в пределах 30...40 с;
  • темп служебной разрядки в V положении ручки крана машиниста: время снижения давления в тормозной магистрали с 5,0 до 4,0 кгс/см2 должно быть в пределах 4,5±0>5 с;
  • темп служебной разрядки в VA положении ручки крана машиниста: время снижения давления в уравнительном резервуаре с 5,0 до 4,5 кгс/см2 должно быть в пределах 15...20 с;
  • темп экстренной разрядки. При экстренном торможении в VI положении ручки крана машиниста время снижения в тормозной магистрали с 5,0 до 1,0 кгс/см2 должно быть не более 3 с;
  • время ликвидации сверхзарядного давления. Время снижения давления в уравнительном резервуаре с 6,0 до 5,8 кгс/см2 должно происходить за 80... 110 с. Снижение давления в замеряемых пределах должно быть равномерным и не иметь скачкообразного характера;
  • чувствительность уравнительного поршня. При снижении давления в уравнительном резервуаре на 0,15...0,20 кгс/см2 должна произойти соответствующая разрядка тормозной магистрали;
  • плотность уравнительного резервуара в IV положении ручки крана машиниста: падение давления в уравнительном резервуаре (при давлении в тормозной магистрали 5,0 кгс/см2) не должно превышать 0,1 кгс/см2 в течение 3 мин;
  • завышение давления в тормозной магистрали. После разрядки уравнительного резервуара при V положении ручки крана на 1,5 кгс/см2 и переводе ее в IV положение завышение давления в тормозной магистрали не должно быть 0,3 кгс/см2 в течение 40 с.
  • Инструкция по ремонту тормозного оборудования локомотивов и моторвагонного подвижного состава (№ ЦТ-533) предусматривает, что все тормозное оборудование локомотивов и МВПС после ремонта в депо должно быть испытано и принято на локомотивах и МВПС приемщиком, а при текущем ремонте ТР-1 — мастером и периодически — приемщиком, но не реже 1 раза в месяц.

Тормозное оборудование после производства работ испытывается в объеме, установленном вышеуказанной инструкцией.

По крану машиниста № 394/395 при испытании на подвижном составе проверяются:

  • поддержание заданного давления в тормозной магистрали;
  • плотность уравнительного резервуара;
  • чувствительность уравнительного поршня;
  • темп служебной разрядки;
  • темп экстренной разрядки;
  • величина завышения давления в уравнительном резервуаре при IV положении ручки;
  • время ликвидации сверхзарядного давления;
  • проходимость воздуха при II положении ручки;
  • работа блокировочного устройства крана.

Проверки крана машиниста производятся порядком и в соответствии с нормами.

Сведения о техническом обслуживании, ремонте и испытании тормозного оборудования, установленного на локомотиве и МВПС заносятся в книгу учета, осмотра, технического обслуживания, ремонта и испытания тормозного оборудования локомотивов и МВПС формы ТУ-14.



Неисправности крана машиниста №394

1. Последствия, замораживания или засорения отверстия диаметром 1,6 мм зарядки УР

Отверстие замедляет наполнение УР, в свою очередь дает возможность выдерживать ручку в первом положении для мощного питания ТМ без перезарядки УР. Дает возможность выдерживать ручку без подсчета времени, а по показанию прибора.
Во 2 положении будет происходить занижения или завышения давления в ТМ в зависимости от плотности УР. От того как перемёрзло отверстие или засорилось в результате этого не будет снижения давления в УР или медленное снижение при постановки ручки крана машиниста в положении 5, а при переходе с завышенного давления на нормальное срабатывают тормоза в поезде (быстрый темп ликвидации).
При постановке ручки крана машиниста из положения 6 во 2 положение давление в УР не повышается, а в ТМ повышается.
Выход: Полностью отпустить пружину стабилизатора. Если после этого будет наблюдаться повышение давления в ТМ (наличие утечек в УР), то ручку крана машиниста поставить в положение 4, контролировать давление по манометру ТМ и поддерживать его кратковременно постановкой ручки крана в положении 1 с переводом снова в положение 4. Выехать с перегона, а на станции сменить или продуть, или отогреть зеркало золотника.


2.Затянут смазкой или инеем, засорение, фильтра редуктора крана 395

Во 2 положении ручки крана машиниста, понижается давление в УР и ТМ, тормоза срабатывают.
 Выход: Поддерживать давление в УР и УК кратковременной постановкой ручки крана в положение 1 при отпущенной пружине стабилизатора или держать ручку в положении 4 с подпиткой УР положением 1, т.к. в положении 1 давление в УР повышается нормально. Или надо перекрыть комбинированный кран на стоянке, ручку крана машиниста поставить в 4 положение, снять редуктор, вывернуть и прочистить сетку.

3. Замораживание питательного трубопровода 367 блокировки

При отпуске тормозов 1 положением происходит постепенное снижение давления в ТМ и УР ниже зарядного в результате чего после постановки ручки крана машиниста в отпускное положение не происходит отпуска тормозов, а также способствует истощению тормозов поезда.
 Выход: Определяем перемерзание. Сменить управление. На станции отогреть, соблюдая пожарную безопасность и проверить проходимость блокировки 367.

4. В положении 5 ручки крана машиниста нет выпуска воздуха из ТМ (нет торможения)

1. Засорение отверстия диаметром 1,6 мм к УР или диаметром 2,3 мм в золотнике в этом случае так же не будет происходить снижение давления в УР.
2. Сильный пропуск УП.
3. Заедание УП.
4. Излом хвостовика УП.
5. Смята, засорена или заморожена атмосферная труба крана, давление в УР понижается.
 Выход: Тормозить положением 6 или комбинированным краном, отсоединить атмосферную трубку при замораживании или сменить кабину управления.

5.В положении 5 происходит снижение давления в ТМ до «0»( экстренное торможение)

Перемерзание трубки к УР или заполнение его водой, смазкой, льдом. При заужении сечения трубки в 5 положении давление в УК и ТМ резко падает, а в 4, наоборот повышается, может произойти отпуск тормозов.
 Выход: Отогреть трубку, если она перемерзла, спустить воду с УР или сменить кабину управления.

6. Какого назначение обратного клапана в кране и пропуск его, что будет происходить

В результате утечек давления в ТМ понижается, воздух из УК поднимает обратный клапан и перетекает в ТМ.
Происходит выравнивание давления в УР и ТМ. Выравнивание также происходит после частых торможений, когда ЗР не успевает полностью зарядиться. Давление над и под УП оказывается равным. УП не опускается и пополнение утечек из ТМ не происходит.
 Если произойдет пропуск обратного клапана, в результате перевода ручки из 5 положения в 3 минуя 4, произойдет повышение давления ТМ в головной части поезда вследствие притока сжатого воздуха из его хвостовой части с последующим отпуском тормозов. Нужно ставить сначала ручку крана после торможения в 4 положение.

7. Какие последствия при обрыве трубки к УР или большие утечки из трубки, соединяющей УР крана машиниста, либо за ужение канала сообщающее УР с краном.

Завышения давления в ТМ до 6 – 6,5 атм. во 2 положении.
При большой утечке воздуха из УР, давление воздуха в ТМ краном также завышается, ввиду постоянного открытия клапана редуктора. В 3 и 4 положении происходит быстрое снижение давления в ТМ. В случае значительного заужения канала, сообщающего УР с краном, при торможении 5 положением давление над УП крана снижается значительно быстрее, чем в УР после перевода ручки в 4 положение, давление в ТМ быстро возрастает до давления в УР, произойдет в голове на равнинном режиме отпуск тормозов.
 Выход: Сменить кабину управления.

8. Понижение давления в УР и ТМ после торможения при постановке ручки крана машиниста в 4 положение, (происходит усиление торможения поезда).

1. Утечки в соединениях УР (большие).
2. Пропуск золотника.
3. Пропуск манжеты УП. Темп понижения будет зависеть от плотности ТМ (перетекание воздуха из УК в ТМ).
4. Излом диафрагмы редуктора.
5. Неисправность ВР (на дутье встают). Один из методов выявления – это при полной пробе тормозов проверка срабатывания на торможения должна производиться не ранее, чем через 2 мин. после ступени торможения. За это время последствия «дутья» успевает проявиться самопроизвольный отпуск тормозов. Машинист имеет возможность выявить наличие «дутья» в составе поезда по сравнению плотности ТМ по снижению давления в ГР в интервалах 20 – 60 сек. после выполнения торможения. Очень низкая плотность в этом интервале после ступени торможения характеризует наличие «дующих» ВР. В пути следования машинист ощущает сильный рывок через 15 – 20 сек. после торможения. При дальнейшем ведении поезда необходимо тормозить с разрядкой ТМ на 0,9 – 1 атм., или перевести «дующие» ВР на горный режим. Если в ТМ происходит незначительное снижение давления в 4 положении, то не делать глубоких разрядок. Учитывать усиление торможения
6. Заедание УП в верхнем положении после торможения.(как в 4, так и во 2 положении происходит занижение ТМ)
По пункту 1 – сменить кабину управления.
 По пункту 2, 3, 4,6 – устранить неисправность крана машиниста.

9. Пропуск воздуха между отростками крана при положении 2

1. Пропуск (засоренность) впускного клапана.
2. Пропуск манжеты в цоколе.
Пропуск выпускного клапана особенно проявляется, когда кран оборудован клапаном мягкой посадки. При такой неисправности идет плавное понижение и затем повышение давления в ТМ при нахождении ручки крана во 2 положении, примерно на 0,2 атм., особенно еще когда плохая чувствительность УП. УП должен чувствовать перепад давления в УК и ТМ на 0,1 – 0,15 атм. совместно с работой питательного клапана редуктора.
 Выход: Вынуть УП поршень, устранить пропуск по притирки выпускного клапана, а если кран с клапана мягкости перевернуть резиновое кольцо хвостовика УП (предварительно вывернуть шуруп крепления резинового кольца). При пропуске манжеты в цоколе, сменить цоколь вместе с манжетой из другой кабины.

10. При постановке ручки крана машиниста во 2 положение давление в УР не повышается, а в ТМ повышается

Замораживание отверстия диаметром 1,6 мм

1. Сменить в паре золотник и зеркало золотника крана из задней кабины крана или отогреть, продуть.
 2. Полностью отпустить пружину стабилизатора. Если после этого будет наблюдаться повышение давления в ТМ (выше зарядного), то ручку крана машиниста поставить в положение 4, контролировать давление по манометру ТМ и поддерживать его кратковременно постановкой ручки крана в положение 1 с постановкой снова в положение 4. Выехать с перегона, а на станции сменить или продуть, или отогреть зеркало золотника.

11. При переходе с завышенного давления на нормальное, срабатывают тормоза

1. Неправильная регулировка стабилизатора.
2. Пропуск манжеты УП (особенно с поездом).
3. Неисправный стабилизатор.
4. Заедание УП.
5. Пропуск из УК в атмосферу по прокладке между средней и нижней частью крана.
6. Излом диафрагмы редуктора.
7. Засорение отверстия диаметром 1,6 к УР.
8. Большие утечки из УР.
Выход: По возможности устранить эти неисправности. Чаще всего срабатывание тормозов проявляется при наличии 2-х и более неисправностей. В пути следования отпуск производить чуть выше зарядного на 0,1 – 0,2 атм. Если уверенны, что срабатывание тормозов происходит не по вине крана машиниста, то после повторного срабатывания тормозов заказать контрольную пробу.
 В момент ожидания прибытия представителей локомотивных и вагонных служб для проведения контрольной пробы машинист должен проверить параметры крана- убедится в исправности крана.

12. Тугой ход ручки.

Машинисту нужно помнить, что такая неисправность вызвана трением золотника с его зеркалом на сухую. В результате чего нарушается плотность золотника. При приемке с ПТОЛ требовать смазывание золотника при тугом ходе ручки. В пути следования смазать зеркало золотника компрессорным маслом (но не злоупотреблять этой смазкой).
 Если крышка золотника крана оборудован отверстием для смазывания золотника, вывернуть заглушку и залить в отверстие небольшое количество компрессорного масла, но чаще всего такое смазывание не даёт желаемого эффекта, т. к. золотник может оказаться без смазочных отверстий.

13. При положении 5 давление в УР снижается, а в ТМ нет

1. Заедание УП.
2. Замораживание атмосферной трубки.
 Выход: Устранить неисправность, сменить кабину управления или тормозить 6 положением.

14. Медленный темп ликвидации сверх зарядки

1. Неправильная регулировка стабилизатора.
2. Незначительный пропуск питательного клапана редуктора, сильный пропуск питательного клапана приводит к завышению давления в ТМ.
3. Незначительный пропуск золотника в УК и УР
 Выход: Устранить неисправности. В пути следования учитывать медленный темп ликвидации.

15. После ступени торможения происходит самопроизвольный отпуск тормозов в положении 4 ручки крана.  (Завышение давления в ТМ)

1. Пропуск золотника.
2. Заедание УП в верхнем положении с последующим перемещением его в нижнее положение, в момент нахождения ручки в 4 положении после торможения.
3. Неисправность ВР у вагонов (на дутье, затем прекращение).
4. За ужение отверстия в трубке УР и ее штуцера подключенного к крану машиниста.
Завышение давления в 4 положении опасно – происходит полный отпуск тормозов на равнинном режиме. Допускается завышение давления после полного служебного торможения 0,3 – за 30-40 сек.
Выход: По пункту 1, 4 если кран оборудован 5А, то для предотвращения завышения давления в ТМ использовать 5А, а если нет, то использовать 3 положение.
По пункту 2, 3 выход из положения описан в данном материале выше.
 Машинист не должен допускать резкого завышения давления в ТМ после торможения при постановке ручки крана в 4 положении.

16. При положении 2 происходит завышение давления в ТМ и УР

1. Засорение отверстия диаметром 0,45 мм в стабилизаторе при одновременном пропуске питательного клапана редуктора.
2. Пропуск питательного клапана редуктора.
3. Плохая притирка золотника.
4. Излом диафрагмы редуктора.
5. Пропуск или разрыв резиновых прокладок.
6. Большие утечки воздуха из УР.
7. Засорение отверстия диаметром 1,6 мм и УР в зависимости от плотности УР будет происходить завышение или занижение давления в ТМ.
8. Неточная постановка ручки крана в положении 2, в том числе из-за износа градационного сектора
9. Заедание УП после отпуска тормоза в нижнем положении (завышение давления в УР не происходит) Завышение давления в ТМ также будет происходить и в 4 положении.


Выход: Если завышение идет быстро, то причина в сильном пропуске питательного клапана редуктора. В этом случае необходимо поставить ручку крана в 4 положение и вести поезд, поддерживая давления в ТМ периодической постановкой ручки во 2 положении. На стоянке надо пере тормозить, либо продуть кран постановкой его несколько раз в 1 и 6 положения, перекрыв концевые краны между локомотивом и первым вагоном. Если в золотниковой части имеется заглушка отверстия, то ручку крана поставить в 6 положение перекрыть блокировочное устройство и вывернуть заглушку и поочерёдной постановкой ручки крана из 6-1 положение и открытием блокировочного устройства в каждом положении ручки, продуть кран. При необходимости меняется редуктор, а так же как исключение слегка постучать по питательному клапану.
Если завышение идет медленно, то причиной чаще всего может быть нарушение притирки золотника или засорение калиброванного атмосферного отверстия стабилизатора. В этом случае затягивается пружина стабилизатора, т. е. ликвидируется повышение давления в УР через максимально открытый возбудительный клапан стабилизатора, при засорении отверстия прочищается калиброванное отверстие.
Если этого недостаточно, то для предотвращения повышения давления воздуха в УР делают искусственную утечку через резьбовую пробку клапана стабилизатора. Делать это надо осторожно, т. к. при резком выпуске воздуха возможно срабатывание автотормозов.
 После чего отпуск тормозов осуществляется 1 положением без завышения давления в УР выше зарядного. При нарушении притирки золотника завышение может быть как во 2, так и в 4 положении. Если в 4 положении в этом случае поезд следует довести до ближайшей станции, где золотник и зеркало золотника крана машиниста меняют, не распаривая их при разборке. При неисправности крана машиниста, когда невозможно быстро ее устранить, необходимо перейти во вторую кабину и следовать до первой станции со скоростью не более 40 км/ч.

Другие неисправности крана, которые может устранить машинист.

Это пропуск манжеты УП, можно переставить УП из другой кабины или осторожно отверткой поправить манжету УП, также можно переставить манжету УП с крана из задней кабины, затем смазать стенки расточки нижней части крана под поршень и поставить поршень. При пропуске впускного клапана УП (кран с мягкой посадкой) перевернуть резиновое кольцо хвостовика УП, предварительно вывернуть винт крепления кольца. При пропуске питательного клапана (засорения) вывернуть заглушку питательно клапана редуктора, очистить клапан.
Машинисту нужно помнить, что при сборке крана (при постановке средней части и крышки золотника ) из-за затрудненного доступа рожковым ключом к шпильке крепления крышки крана со стороны окна кабины, есть возможность недостаточно надёжно закрепить крышку крана. В результате происходит выдувание перемычек резиновых прокладок. Дальнейшее крепление крышки не даёт результатов. Поэтому сразу при сборке нужно надёжно затягивать гайки шпилек.

Примечание: Сборку и разборку крана производить при перекрытом блокировочном устройстве.
Ревизия крана машиниста описана в пособии «Действия локомотивных бригад в нестандартных ситуациях».
Практика показала, что большинство локомотивных бригад при возникновении неисправности крана в пути следования применяя для устранения разборку крана т. е. ревизию крана в экстремальных ситуациях затрачивают много времени, поэтому этот метод применять в исключительных случаях при наличии резерва времени на станции т. к. кроме этого метода есть другие методы не требующие затрачивания большого времени которые перечислены выше не связанные с разборкой крана.
Машинисту нужно применить такой метод устранения неисправности крана машиниста, на который бы тратилось как меньше времени.


ПРОГРАММА-ТРЕНАЖЕР

На нижеприведенной картинке представлена интерактивная программка, позволяющая лучше понять действие крана машиниста. Рекомендуем сначала поставить ручку в положение II - отметить, какое установится давление в УР и ТМ. Понаблюдать, как подпитываются утечки в тормозной магистрали.
Затем выполнить служебное торможение - кратковременно перевести ручку в V положение, снизить давление в УР до 4,8 кг/см2, а затем перевести в IV. Понаблюдать, как снизится давление в тормозной магистрали на такую же величину, а потом, в положении перекрыши, установится пониженное постоянное давление. Понаблюдать, как поддерживается постоянное давление в IV положении.
Выполните отпуск I положением, повысив давление до 6,0 кг/см2, а затем переведите ручку во II положение. Понаблюдайте, как ликвидируется сверхзарядка.
Тормозните экстренно. Как снизится давление в УР и ТМ?
Посмотрите III положение, о котором мы не говорили. Сами сделайте вывод чем оно отличается от четвертого.
Ну, и вообще - подергайте всяко и посмотрите, что получается.


Дополнительные файлы находятся в разделе Литература
Список использованных источников: в разделе ссылки



Если Вам понравилась данная статья, Вы можете дать ссылку на нее Вашим друзьям!
Публикация данной статьи возможна ТОЛЬКО с разрешения автора.



Комментарии
Нет комментариев.
Добавить комментарий
Пожалуйста зарегистрируйтесь, или войдите под своим логином для добавления комментария.
Статьи
