ПРИНЦИП ДЕЙСТВИЯ ПНЕВМАТИЧЕСКИХ ТОРМОЗОВ
По принципу действия пневматические тормоза делятся на три основные группы:
- неавтоматические прямодействующие;
- автоматические непрямодействующие;
- автоматические прямодействующие.
Неавтоматический прямодействующий тормоз применяется только для торможения локомотива и является вспомогательным.
Компрессор 1 нагнетает в главный резервуар 2 сжатый воздух, который по питательной магистрали 3 поступает к крану машиниста 4.Кран машиниста условно изображен в виде переключательной пробки, в которой высверлен прямоугольный канал. При постановке ручки крана машиниста в положение отпуска III тормозная магистраль 5 с соединительными рукавами, концевыми кранами и тормозные цилиндры 6 сообщаются с атмосферой Ат. Рычажная передача 9 при этом удерживает башмаки с колодками 10 на определенном расстоянии от поверхности катания колес.

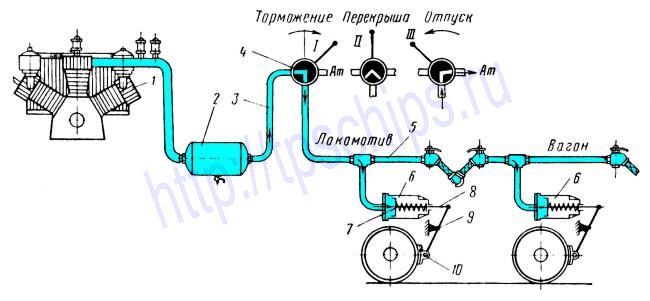

Прямодействующий неавтоматический тормоз
При переводе ручки крана в положение торможения I сжатый воздух из главного резервуара 2 по питательной магистрали 3 через кран машиниста 4, тормозную магистраль 5 поступает в цилиндр 6, передвигая поршень 7 со штоком 8 и связанную с ним рычажную передачу 9 и прижимая колодки к колесам.
Перемещение ручки крана в положение перекрыши II приводит к отключению главного резервуара от магистрали 5 и цилиндра 6. Вся система остается в заторможенном состоянии, причем утечки воздуха из тормозного цилиндра не восполняются.
Этот тормоз называется неавтоматическим потому, что при разрыве поезда (разъединении рукавов) торможения не происходит, сжатый воздух уходит из системы в атмосферу. Тормоз является прямодействующим и неистощимым, так как торможение происходит за счет подачи сжатого воздуха непосредственно из главного резервуара и имеется возможность восполнить утечки воздуха из цилиндров.
Автоматический непрямодействующий тормоз применяется на российских железных дорогах для пассажирских локомотивов и вагонов.

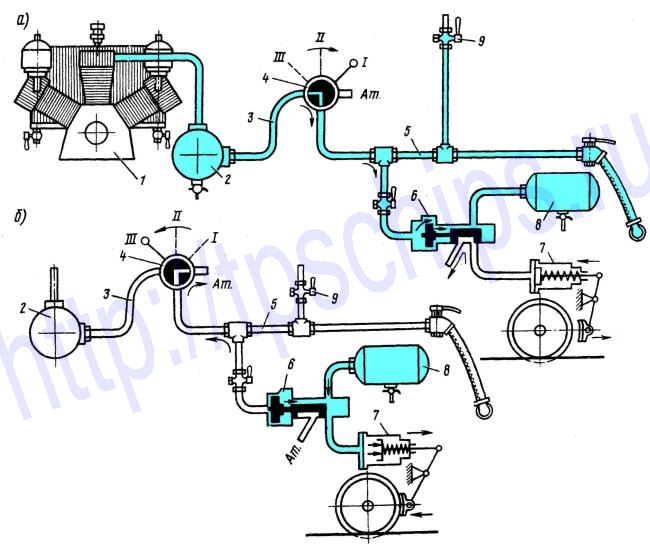

Автоматический непрямодействующий тормоз
По сравнению с первой схемой на каждом вагоне размещены два дополнительных прибора - воздухораспределитель 6 и запасной резервуар 8. Кран машиниста в положении зарядки и отпуска (оно теперь обозначено I) соединяет главные резервуары 2 и питательную магистраль 3 с тормозной магистралью 5, а из неё воздух поступает в воздухораспределитель 6 и запасной резервуар 8. Тормозной цилиндр 7 через канал в воздухораспределителе соединен с атмосферой. При торможении (рисунок б) кран машиниста соединяет тормозную магистраль с атмосферой. Слева от поршня воздухораспределителя падает давление, а справа на него действует давления воздуха запасного резервуара. Поршень сдвигается влево и увлекает за собой золотник, который разобщает тормозной цилиндр с атмосферой, но соединяет его с запасным резервуаром. ТЦ наполняется, тормозные колодки прижимаются к колесам.
Тормоз является автоматическим, так как при любом падении давления в тормозной магистрали (открытии стоп-крана 9, разрыве магистрали - разъединении рукавов) происходит торможение без участия машиниста. Но в такой схеме тормоза нет прямодействия, поскольку во время торможения и при перекрыше главный резервуар не сообщается с тормозным цилиндром. Таким образом, этот тормоз является истощимым.
Автоматический п р я м о д е й с т в у ю щ и й тормоз применяется на всех грузовых локомотивах и вагонах, а также на пассажирском подвижном составе западноевропейских железных дорог.

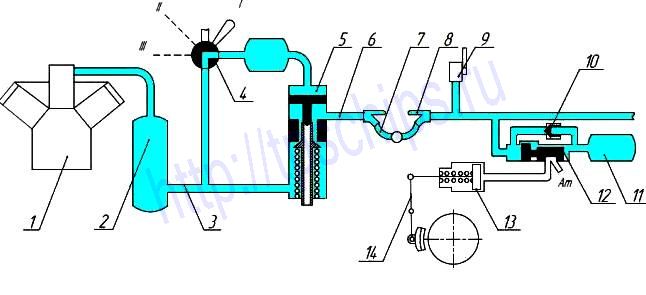

Автоматический прямодействующий тормоз
На локомотиве установлены компрессор 1, главный резервуар 2, напорная (питательная) магистраль 3 и кран машиниста 4, имеющий устройство 5 для питания тормозной магистрали в положении перекрыши. Сжатый воздух, вырабатываемый компрессором, заполняет главный резервуар и далее по питательной магистрали поступает к крану машиниста.
Если ручка крана машиниста установлена в положение I зарядки и отпуска, то воздух подается в тормозную магистраль 6, которая проходит вдоль локомотива и сцепленных с ним вагонов. Соединение магистралей отдельных единиц подвижного состава осуществляется гибкими рукавами 7 с концевыми кранами 8. Из тормозной магистрали сжатый воздух через воздухораспределитель 12 поступает в запасный резервуар 11. В то лес время тормозной цилиндр 13 через воздухораспределитель сообщается с атмосферой Ат. Таким образом происходит зарядка тормоза до определенного зарядного давления.
При постановке ручки крана машиниста в положение II торможения происходит выпуск воздуха из магистрали 6 в атмосферу. Падение давления в магистрали вызывает срабатывание воздухораспределителя, который сообщает запасный резервуар с тормозным цилиндром. По мере повышения давления в цилиндре его поршень со штоком перемещает рычажную передачу 14, в результате чего тормозные колодки прижимаются к колесам.
Когда ручка крана машиниста находится в положении III перекрыши, колеса остаются заторможенными. Возможные утечки воздуха из тормозного цилиндра не вызывают падения давления и ослабления силы нажатия колодок, так как цилиндр питается сжатым воздухом из запасного резервуара III, который пополняется из магистрали через обратный питательпый клапан 10, встроенный в воздухораспределитель. В свою очередь тормозная магистраль связана с главным резервуаром 2 через питательное устройство 5 крана машиниста.
Отпуск тормоза производится переводом ручки крана машиниста в I положение. При этом происходит наполнение сжатым воздухом тормозной магистрали и запасных резервуаров, а цилиндр 13 сообщается с атмосферой, как при зарядке.
Такой тормоз называется автоматическим потому, что при понижении давления сжатого воздуха в магистрали из-за открытия крана экстренного торможения (стоп-крана) 9 или разрыве поезда (разъединении рукавов 7) происходит торможение независимо от действий машиниста. Тормоз является прямодействующим, поскольку в заторможенном состоянии в положении перекрыши происходит питание всей системы сжатым воздухом прямо из главного резервуара, а также и неистощимым, так как утечки воздуха из тормозных цилиндров постоянно восполняются.
Электропневматическими называются тормоза, управляемые при помощи электрического тока, а для создания тормозной силы используется энергия сжатого воздуха.
Электропневматический тормоз прямодействующего типа с разрядкой и без разрядки тормозной магистрали применяется на пассажирских, электро- и дизель-поездах.В этом тормозе наполнение цилиндров при торможении и выпуск воздуха из них при отпуске осуществляется независимо от изменения давления в магистрали, т. е. аналогично прямодействующему пневматическому тормозу. Автоматичность тормоза обеспечивается наличием воздухораспределителя 9.

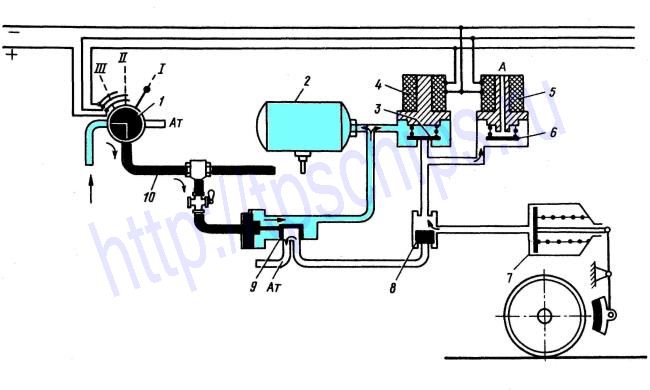

Электропневматический тормоз
Зарядка запасного резервуара 2 происходит через воздухораспределитель 9 из тормозной магистрали 10. При торможении контроллер крана машиниста 1 замыкает соответствующие контакты, и электрический ток воздействует на электромагнитные катушки вентилей 4 и 5. Якорь 6 закрывает атмосферное отверстие А, а якорь 3 сообщает запасной резервуар 2 через клапан 8 с тормозным цилиндром 7. Давление в тормозной магистрали 10 краном машиниста 1 не понижается, однако он имеет положение, при котором может происходить и разрядка магистрали в атмосферу.
При отпуске тормоза в контроллере крана машиниста 1 размыкаются контакты, катушки тормозного вентиля 4 и вентиля перекрыши 5 обесточиваются и воздух из тормозного цилиндра 7 выпускается в атмосферу А. При перекрыше после ступени торможения вентиль 4 обесточивается, а вентиль 5 находится под напряжением, при этом якорь 3 отсоединяет запасный резервуар 2 от тормозного цилиндра 7 и давление в нем не повышается.
В случае прекращения действия электрического управления тормозом воздухораспределитель 9 работает на пневматическом управлении, как показано на схеме непрямодействующего тормоза.
Электропневматические тормоза обеспечивают плавное торможение поездов и более короткие тормозные пути, что повышает безопасное движение и управляемость тормозами.
Электропневматический тормоз автоматического типа с двумя магистралями (питательной и тормозной) и с разрядкой тормозной магистрали при торможении применяется на некоторых дорогах Западной Европы и США.
В этих тормозах торможение осуществляется разрядкой тормозной магистрали каждого вагона через электровентили в атмосферу, а отпуск — сообщением ее через другие электровентили с дополнительной питательной магистралью. Процессами изменения давления в тормозном цилиндре при торможении и отпуске управляет обычный воздухораспределитель, как и при автоматическом пневматическом тормозе.
По характеру действия различают пневматические тормоза нежесткие, полужесткие и жесткие.
- Нежесткие тормоза — такие, которые работают нормально при любом зарядном давлении в магистрали. При медленном снижении давления в магистрали темпом 0,03— 0,04 МПа (0,3—0,4 кгс/см2) в 1 мин и менее такие тормоза в действие не приходят, а при темпе снижения 0,01 МПа (0,1 кгс/см2) в 1 с и более срабатывают на торможение. При повышении давления в магистрали после торможения на 0,02— 0,03 МПа (0,2—0,3 кгс/см2) происходит полный отпуск без ступеней.
- Полужесткие тормоза отличаются от нежестких только тем, что для полного отпуска требуется восстановить первоначальное зарядное предтормозное давление в магистрали или на 0,01—0,02 МПа (0,1—0,2 кгс/см2) ниже зарядного.
Этот тормоз обладает свойством не только ступенчатого торможения, но и ступенчатого отпуска (горный режим отпуска).
- Жесткие тормоза — такие, которые работают только при определенном зарядном давлении в тормозной магистрали. Эти тормоза приходят в действие при любом темпе снижения давления в магистрали и на любую величину и остаются заторможенными до тех пор, пока в магистрали сохраняется давление ниже установленного зарядного.
На железных дорогах России и СНГ тормоза жесткого типа применяют в грузовом подвижном составе, эксплуатирующемся на небольших участках, имеющих особо крутые уклоны (0,045 и более). Такие тормоза применяются с переключающим устройством, которое на равнинном профиле пути придаст тормозу свойства нежесткого, на горном профиле — полужесткого.
