04. Классификация и принцип действия компрессоров

КЛАССИФИКАЦИЯ И ПРИНИЦИП ДЕЙСТВИЯ КОМПРЕССОРОВ

Компрессоры предназначены для обеспечения сжатым воздухом тормозной сети поезда и пневматической сети вспомогательных аппаратов: электропневматических контакторов, песочниц, сигналов, стеклоочистителей и др.
Применяемые на подвижном составе железных дорог компрессоры разделяют:

1. по числу цилиндров:

  • одноцилиндровые,
  • двухцилиндровые,
  • трехцилиндровые;

2. по расположению цилиндров:

  • горизонтальные,
  • вертикальные,
  • W-образные,
  • V-образные;

3. по числу ступеней сжатия:

  • одноступенчатые,
  • двухступенчатые;

4. по типу привода:

  • с приводом от электродвигателя,
  • с приводом от дизеля.

В одноступенчатом компрессоре, представленном на рисунке всасывание и сжатие атмосферного воздуха происходят в одном цилиндре за два хода поршня.

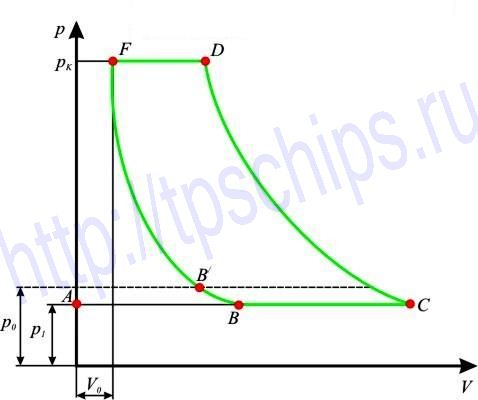

Индикаторная диаграмма одноступенчатого компрессора

При движении поршня вниз в точке А (см индикаторную диаграмму справа) открывается всасывающий клапан и по линии А—В—С происходит всасывание при постоянном давлении. При движении поршня вверх в точке С закрывается всасывающий клапан и начинается процесс сжатия. В точке D открывается нагнетательный клапан и на участке D—F поршень выталкивает воздух в главный резервуар при постоянном давлении. При обратном движении поршня оставшийся во вредном пространстве воздух (Vo) расширяется по линии F—В'. В точке В' открывается всасывающий клапан.

В двухступенчатом компрессоре сжатие воздуха происходит в двух цилиндрах.

При движении поршня первой ступени сжатия вниз открывается всасывающий клапан и на участке А—В—С (смотри индикаторную диаграмму-2) происходит всасывание при постоянном давлении. При ходе поршня вверх в точке С всасывающий клапан закрывается. На участке С—D воздух сжимается и в точке D открывается выпускной клапан первой ступени сжатия и воздух выталкивается из цилиндра первой ступени.

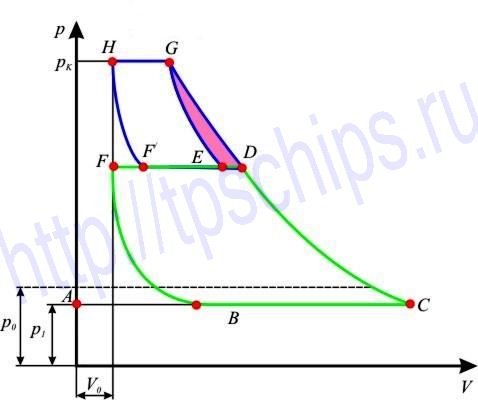

Индикаторная диаграмма 2

При движении поршня низкого давления вниз в цилиндре происходит расширение сжатого воздуха, оставшегося во вредном пространстве, по линии F—В. В точке В открывается всасывающий клапан и процесс повторяется.
В цилиндре высокого давления (вторая ступень сжатия) при движении поршня вниз воздух будет поступать в цилиндр по линии D–G. При движении поршня вверх по линии D—G произойдет сжатие и по линии G—Н нагнетание в главный резервуар. Если компрессор имеет промежуточное охлаждение, то воздух из цилиндра первой ступени сжатия поступает сначала в холодильник (линия D–E) и лишь затем по линии E – G в цилиндр второй ступени. Выделенная площадь характеризует уменьшение работы сжатия за счет охлаждения воздуха между ступенями. В полости цилиндра при первой ступени сжатия давление повышается до 0,2 – 0,4 МПа (2 – 4 кгс/см2), а в полости 2 ступени сжатия — до 0,75—0,9 МПа (7,5 – 9 кгс/см2).
