УСТРОЙСТВО ЭПТ ПАССАЖИРСКОГО ПОЕЗДА
На пассажирских поездах с локомотивной тягой применяется двухпроводный электропневматический тормоз. Вдоль всего поезда проложены линейные провода тормоза: провод № 1 — рабочий, предназначенный для управления действием электровоздухораспределителей, и провод № 2 — контрольный, для сигнализации машинисту о состоянии цепи управления. В качестве обратного провода используются рельсы железнодорожного пути.
В электрических устройствах тормоза применяется ток двух родов: постоянный напряжением 50 В для цепей управления и переменный напряжением 50 В, частотой 625 Гц для контроля целостности цепей.

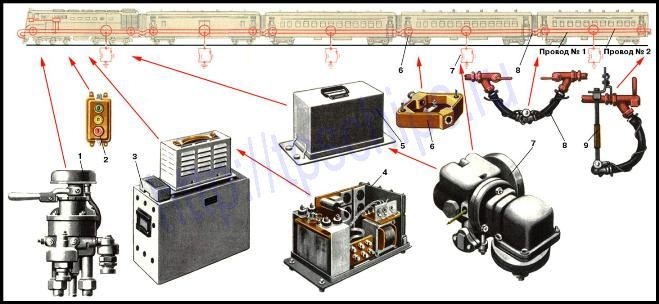

Кроме приборов пневматического тормоза на локомотиве и вагонах, оборудованных электропневматическим тормозом, устанавливаются следующие дополнительные приборы. На локомотиве — кран машиниста усл. № 328 или 395 с контроллером 1; световой сигнализатор 2 с лампами О (отпуск), П (перекрыша), Т (торможение); блок электрического питания 3 типа БП-ЭПТ-П со статическим преобразователем 4 типа БСП-ЭПТ-П; блок управления 5 типа БУ-ЭПТ-П; электровоздухораспредель 7 усл. № 305-000. На вагонах — электровоздухораспределители 7 усл. № 305-000.
В местах ответвления электрических проводов к электровоздухораспределителям установлены трехтрубные клеммные коробки усл. № 317, а в местах присоединения проводов к кабелю межвагонных соединительных рукавов двухтрубные коробки 6 усл. № 316.
Непрерывность электрической цепи управления тормозом обеспечивается при соединении рукавов 8
усл. № 369А локомотива и всех смежных вагонов. В хвосте поезда соединительный рукав подвешивается на изолированную подвеску 9, а его провода № 1 и 2 замыкаются между собой.
Блок питания

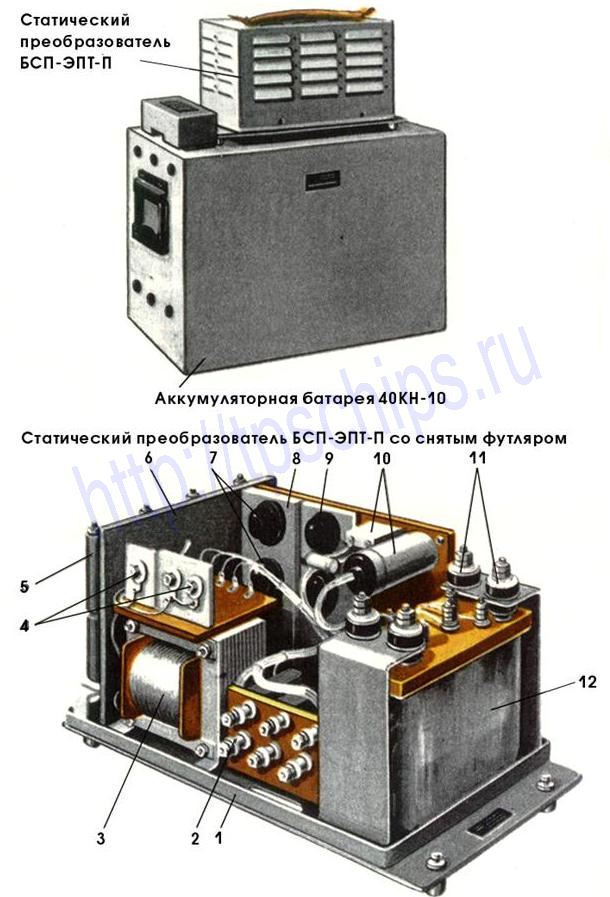

Блок питания состоит из статического преобразователя БСП-ЭПТ-П и щелочной аккумуляторной батареи 40КН-10. Преобразователь БСП-ЭПТ-П подключается к аккумуляторной батарее локомотива и преобразует вырабатываемый ею постоянный ток в переменный, подаваемый в цепи контроля электропневматического тормоза. Кроме того, через преобразователь заряжается выпрямленным током батарея 40КН-10, которая предназначена для питания цепей управления тормоза.
Блок БП-ЭПТ-П может работать совместно с блоком управления типа БУ-ЭПТ выпуска с 1964 г., который устроен по схеме раздельного питания сигнальных ламп и снабжен конденсаторами емкостью 0,25 мкФ на ток частотой 625 ± 15 Гц.
По своей мощности на выходе (напряжение 50—55 В, ток 7 А) блок обеспечивает работу электропневматических тормозов в пассажирских поездах до 30—36 вагонов. Длина блока 512 мм, ширина 275 мм, высота 547 мм, масса 54 кг.
Аккумуляторная батарея 40КН-10 состоит из двух секций, по 20 элементов в каждой, заключенных в металлический ящик.
Преобразователь БСП-ЭПТ-П крепится винтами к ящику батареи. На основании 1 размещены узлы и детали преобразователя: реле токовой защиты 12 с амортизаторами 11, трансформатор 3, диоды 4 с радиаторами, резисторы 5, триоды 7 и 9, конденсаторы 10.
Триоды 7 имеют общий теплоотводящий радиатор 8, так как их коллекторы объединены, а триоды 9 снабжены автономными радиаторами. Проволочные резисторы 5 отделены от остальных устройств преобразователя теплоизоляционной перегородкой 6. Преобразователь закрывается футляром, имеющим вентиляционные жалюзи. Для включения в общую схему блока питания на преобразователе есть панель с шестью зажимами 2.

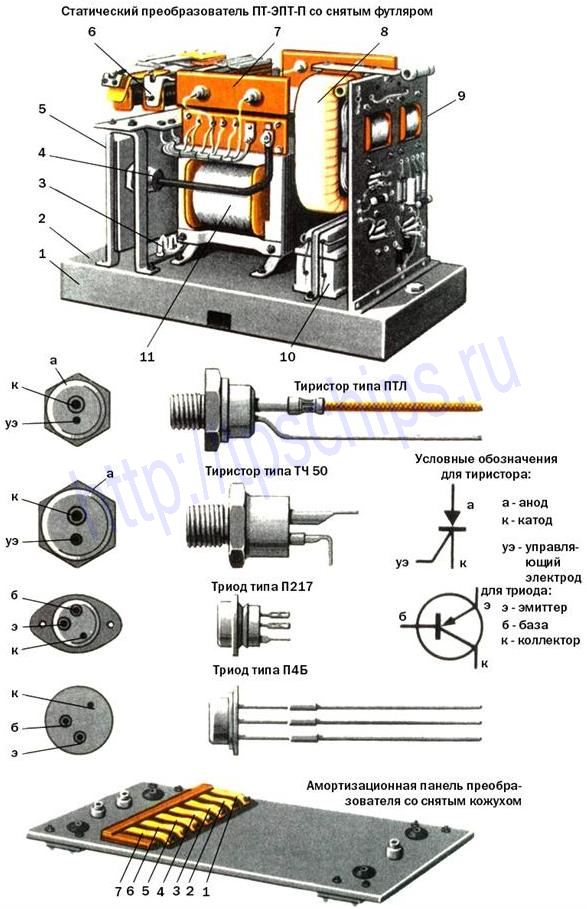

Статический преобразователь предназначен для применения в качестве источника питания током электропневматического тормоза взамен блока питания типа БП-ЭПТ-П № 579-00-35. Преобразователь выполнен на мощных вентилях-тиристорах, благодаря чему нет необходимости в дополнительной аккумуляторной батарее. С помощью этого преобразователя постоянный ток напряжением 52 В (±10%) аккумуляторной батареи локомотива преобразуется в переменный ток напряжением 50 В частотой 625 Гц для контрольных цепей тормоза и в выпрямленный ток до 10—12 А напряжением 50 В для цепей управления тормозами.
Конструктивно преобразователь выполнен в виде переносного блока, устанавливаемого на амортизационную панель, закрытую кожухом 1. На панели имеется колодка зажимов с семью контактными пружинами для включения преобразователя в цепи электропневматического тормоза. Входные и выходные зажимы 3 преобразователя соединяются с соответствующими зажимами на амортизационной панели.
На основании 2 преобразователя укреплены стойки 5 для размещения двух тиристоров 4 с охлаждающими радиаторами. Трансформатор 11 инвертора и конденсаторы 10 расположены в нижней части преобразователя. Вверху смонтированы реле 6 устройства токовой защиты, диоды 7 с радиаторами и дроссель 8. На плате 9 смонтированы остальные детали преобразователя: трансформаторы задающего генератора и промежуточного усилителя, транзисторы и резисторы.
Преобразователь имеет длину 373 мм, ширину 180 мм, высоту 360 мм. Масса его составляет 15 кг.
В статическом преобразователе типа ПТ-ЭПТ-П используются полупроводниковые элементы — тиристоры серий ПТЛ, ТЧ и триоды типов П4Б, П217. Преобразователь имеет мощность на выходе 600 Вт, что обеспечивает нормальную работу электропневматического тормоза в пассажирских поездах из 30—40 вагонов.
Блок управления
Блок типа БУ-ЭПТ предназначен для электрического управления действием электропневматического тормоза и контроля за состоянием цепей управления. Он работает совместно с блоком питания типа БП-ЭПТ-П, а возбуждение получает через электрический контроллер крана машиниста усл. № 395.
Блок управления выполняет следующие основные функции:
- при отпуске — отключает постоянный ток и подает переменный в цепь контроля;
- при торможении — подает в цепи управления и контроля постоянный ток с полярностью “ + ” в рабочем проводе и “—” на рельсах;
- при перекрыше — подает в цепи управления и контроля постоянный ток с полярностью “—” в рабочем проводе и “ + ” на рельсах.
Время смены полярности тока в цепях управления составляет 0,05—0,1 с.

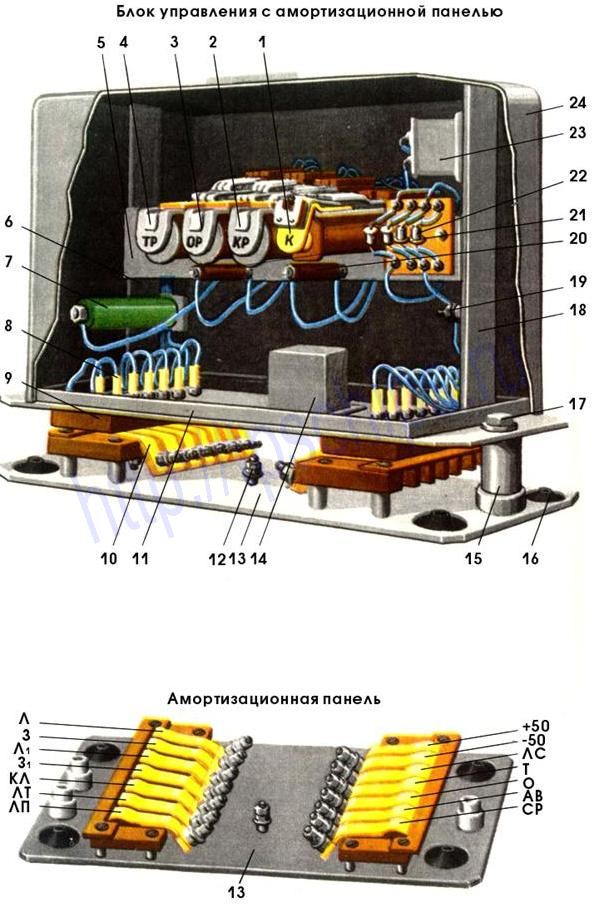

Конструктивно блок управления состоит из металлической панели 11 со стойками левой 6 и правой 18, образующими каркас. На планке 5, соединенной со стойками, размещены реле 7 типа РКС-3, три кодовых реле 2, 3, и 4, резисторы 20 и 21 типа ПЭ-15 и выпрямитель из диодов 22. На левой стойке укреплен еще один резистор 7 типа ПЭ-50, а на правой — конденсатор 23 типа МБГП и шпилька 19 для подсоединения заземления цепи контрольного реле 2. Второй конденсатор 14 типа КЭГ расположен на панели. Блок закрывается кожухом 24 с ручкой.
С помощью втулок 15 и винтов 17 блок закрепляется на амортизационной панели 13. Выводные штыри 8 с нижней стороны клеммных реек 9 заканчиваются пластинами из фосфористой бронзы, которые взаимодействуют с одноименными контактными пластинами 10.
Обозначение выводов указано против каждого из 14 штырей и пружин. Панель 13 монтируется на четырех резиновых амортизаторах 16 и заземляется проводом от зажима 12 на корпус локомотива.

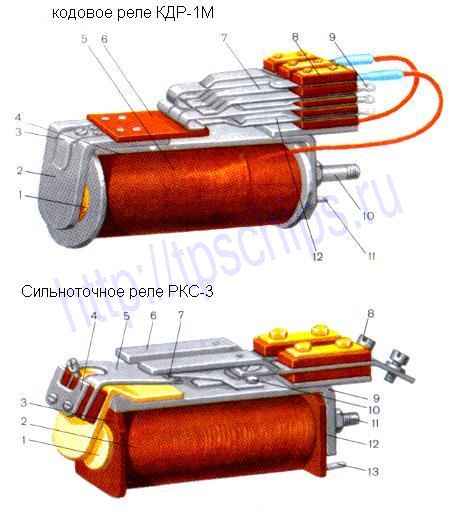

Электромагнитные кодовые реле постоянного тока типа КДР1 - М предназначены для коммутации электрических цепей и для пропуска тока через контакты при работе блока управления БУ-ЭПТ № 579.
Конструктивно реле выполнено с неразветвленной магнитной системой и состоит из сердечника 1, катушки 5, ярма 4 и якоря 2. Ярмо магнитопровода выполнено из полосовой стали толщиной 3 мм, а сердечник — из стали круглого сечения диаметром 12 мм.
Якорь укреплен на корпусе реле при помощи замка 3. Этот замок ограничивает перемещение якоря в вертикальном, продольном и горизонтальном направлениях. Катушка удерживается на сердечнике пружинным кольцом, предохраняющим ее от выворачивания при тряске.
Сердечник реле крепится к ярму посредством стержня 10, который одновременно используется для установки самого реле в блоке управления. Кроме того, якорь имеет направляющий штифт 11, позволяющий установить реле в строго горизонтальном положении. Контактная система реле состоит из контактных пружин 7 с хвостовиками 9 и упорных пластин 12, предназначенных для устранения вибрации пружин.
Пружины 7, изготовленные из листовой оловянисто-фосфористой бронзы толщиной 0.33—0,4 мм, имеют ширину 5,5 мм, длину 71—78 мм. К пружинам приклепаны контакты из серебра, имеющие диаметр 2,2 мм. Изоляционные прокладки 8 сделаны из карболита К-21-22.
При прохождении тока по катушке якорь притягивается к сердечнику, его изоляционная полка 6 нажимает на пружины 7 и переключает контакты реле. При обесточивании катушки реле якорь возвращается в исходное положение силой упругости пружин.
Сильноточное реле типа РКС-3 предназначено для коммутации электрических цепей при прохождении по ним постоянного тока до 20 а. Реле состоит из корпуса (ярма) 9, сердечника 1 с катушкой 2, якоря 4 с контактным мостиком 5 и токопроводящих контактных пластин 6, каждая из которых имеет серебряный 7 и вольфрамовый 10 контакты.
Корпус реле изготовлен из листовой стали толщиной 4 им, а сердечник длиной 80.5 мм — из круглой стали диаметром 9 мм. Сердечник прикреплен к корпусу болтом 11, катушка укреплена между двумя щеками — задней 12 и передней 3. Штифты 13 служат для подключения выводных концов катушки, а винты 8 — для рабочих проводов.
При возбуждении реле сначала замыкаются вольфрамовые 10, а затем серебряные 7 контакты. При обесточивании реле размыкаются, наоборот, сначала серебряные, а затем вольфрамовые контакты, на которых и происходит искрогашение.
Тормозное оборудование вагона

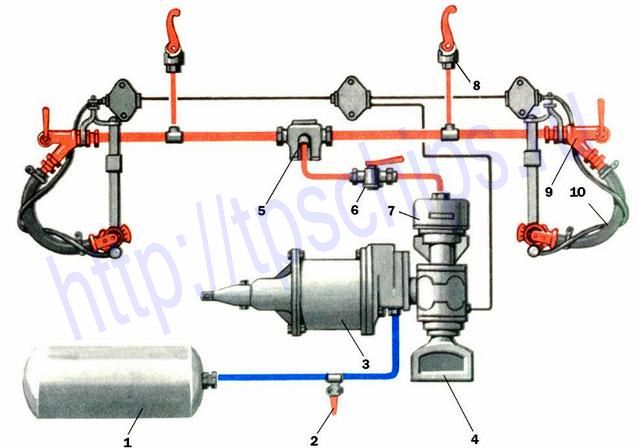

В пассажирских вагонах сети дорог воздухораспределитель 4 усл. № 305-000 крепятся на кронштейне или крышке тормозного цилиндра 3. На магистральной трубе расположены концевые краны 9 усл. № 190 с соединительными рукавами 10 усл. № 396А и пылеловка 5, а на отводах от нее – разобщительный кран 6 и стоп-краны 8. Для отпуска тормоза вручную предусмотрен клапан 2 усл. № 31.
При зарядке и отпуске тормоза воздух из магистрали через воздухораспределитель 7 поступает в запасный резервуар 1, а тормозной цилиндр 3 сообщается с атмосферой.
В процессе торможения на пневматическом управлении воздух из запасного резервуара поступает через воздухораспределитель 7, а на электрическом – через пневматическое реле электро-воздухораспределителя 4.
Вдоль вагона в металлической трубе проложены два линейных электрических провода.
Передача сжатого воздуха от компрессора до тормозного цилиндра производится по трубам, которые называются воздухопроводом. По своему назначению последние делятся на магистрали и отводы.
Магистраль от компрессора до крана машиниста с высоким давлением сжатого воздуха называется питательной магистралью. Магистраль за краном машиниста называется тормозной магистралью.
Воздухопроводы подвижного состава и его арматура должны обладать минимум сопротивления для движения сжатого воздуха, максимальной плотностью в местах соединения труб.
Воздухопроводная тормозная магистраль объединяет тройники 1, стоп-краны 2, пылеловку 3, магистральную трубу 4 диаметром 11/4”, муфты 5, контргайки 6, концевые краны 7, гибкие межвагонные рукава 8 с головками 9, подвески 10, трубы 11, разобщительные краны 12 для включения и выключения воздухораспределителей
Пылеловка служит для очистки воздуха от механических примесей. Выпускной клапан усл. №31 предназначен для отпуска вручную тормоза отдельного вагона и выпуска воздуха из камер при выключении воздухораспределителя.
Соединительные рукава ЭПТ

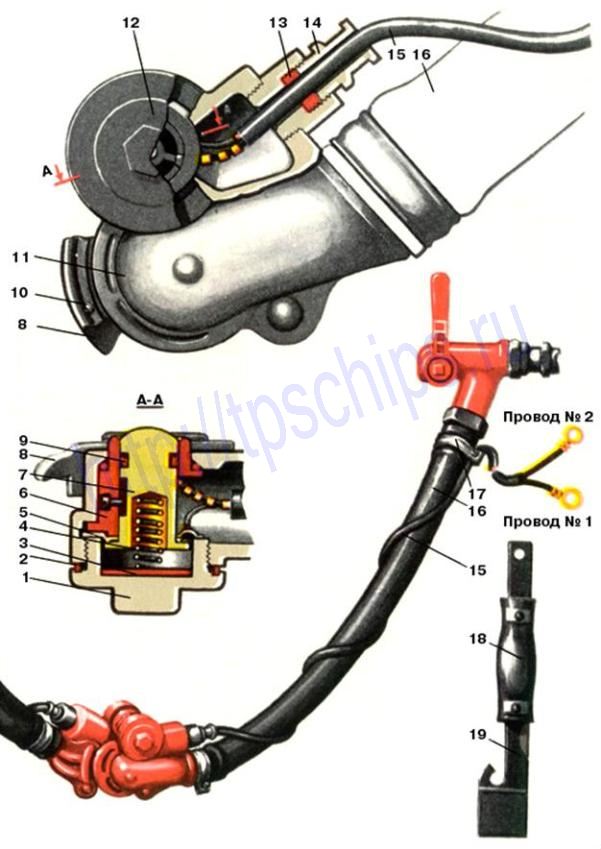

Соединительный рукав усл. №369 А имеет чугунную головку, в корпусе 11 которой сделан прилив 12 для размещения подвижного контактного пальца 7 с резиновой манжетой 9 и пружиной 4, а также изоляционной втулки б. Резьбовое отверстие прилива закрыто крышкой 1 с резиновым кольцом 2 и изоляционной прокладкой 3. Хвостовик корпуса головки закреплен хомутом в резина-тканевой трубке 16.
Кабель 15 с двумя проводами № 1 и 2 укреплен в головке резиновым кольцом 13 со штуцером 14, а с противоположной стороны притянут хомутом 17. Провод № 1 с наконечником под шпильку М8 присоединяется в клеммной коробке к одноименной шпильке, а внутри головки — к контактному пальцу 7. Провод №2 с наконечником под шпильку М6 припаивают к контактному кольцу 5, а в клемной коробке соединяют со шпилькой.
При соединении головок смежных рукавов палец 7 отходит от кольца 5 и провода № 1 и 2 размыкаются. В то же время провода № 1 замыкаются через пальцы 7, а провода № 2 — непосредственно через корпуса головок и их гребни 8. Для лучшего контакта в гребень головки запрессована стальная заклепка 10. В хвостовом вагоне рукав подвешивают на изолированную подвеску 19 с токонепроводящей вставкой 18.
Клеммные коробки

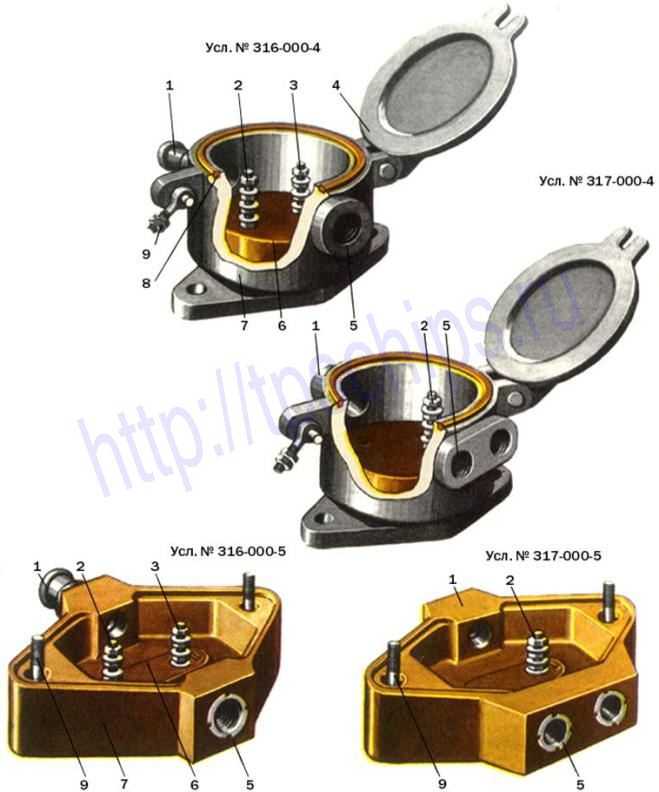

Клеммные коробки, устанавливаемые на локомотивах и вагонах, бывают двухтрубные и трехтрубные, в чугунном (усл. № 316-000-4 и 317-000-4) или пластмассовом (усл. № 316-000-5 и 317-000-5) корпусе.
Корпус 7 двухтрубных коробок усл. № 316-000-4 и 316-000-5 имеет прилив 1 со штуцером для ввода кабеля рукава усл. № 369А и прилив 5 с резьбовым отверстием 1/2" для ввода проводов № 1 и 2 и закрепления кондуитной трубы. Внутри коробки расположена изоляционная панель 6 с двумя шпильками: к шпильке 2 с резьбой М8 подсоединяют провод № 1, а к шпильке 3 с резьбой М6 — провод № 2. Чугунный корпус закрывается откидной крышкой 4, уплотненной кольцом 8 и удерживаемой болтом 9.
Трехтрубные коробки усл. № 317-000-4 и 317-000-5 снабжены двумя приливами 1 и 5 с тремя резьбовыми отверстиями 1/2" для ввода проводов № 1 и 2 и отвода провода к электровоздухораспределителю усл. № 305-000. Шпилька 3 в этих коробках не устанавливается и провод № 2 проходит через коробку без подсоединения. На шпильке 2 закрепляются провода № 1, идущие с обоих концов вагона, и отвод к электровоздухораспределителю.
Чтобы открыть крышку у пластмассовой коробки, надо снять гайку с болта 9.
РАБОТА ЭЛЕКТРИЧЕСКОЙ СХЕМЫ ЭПТ ПАССАЖИРСКОГО ПОЕЗДА

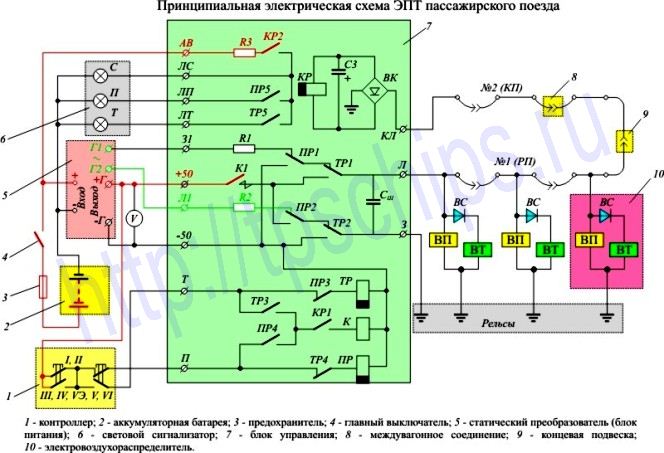

Принципиальная электрическая схема ЭПТ пассажирского поезда приведена на рисунке.
Электрические цепи управления и контроля ЭПТ состоят из рабочего провода (РП) № 1 и контрольного провода (КП) № 2. В качестве обратного провода используются рельсы. Для управления ЭПТ применяется постоянный ток напряжением 50 В, а для контроля — переменный ток напряжением 50 В, частотой 625 Гц.
Статический преобразователь (блок питания) 5 является источником постоянного (зажимы +Г и -Г) и переменного (зажимы Г1 и Г2) тока для устройств ЭПТ. Входными зажимами блок включен через предохранитель 3 и главный выключатель 4 в цепь аккумуляторной батареи 2. Блок преобразует напряжение 50—52 В локомотивной аккумуляторной батареи 2 в напряжение 50 В переменного тока частотой 625 Гц для контрольных цепей и выпрямленное напряжение 50 В для управления тормозами.
В качестве блока питания применяются тиристорные статические преобразователи или преобразователи с дополнительными батареями емкостью 10 Ач.
Блок управления 7 усл. № 579 представляет собой прибор, в котором сосредоточена вся релейно-контактная часть электрических устройств электропневматического тормоза. В блоке содержатся четыре реле: сильноточное К, тормозное ТР, перекрыши (отпускное реле) ПР и контрольное КР (обозначения реле указаны на их якорях) с
контактами Kl, TP1—ТР5, ПР1—ПР5, КР1, КР2. Параллельно катушке реле КР включен конденсатор замедления С3, а между зажимами Л и 3 включен шунтирующий конденсатор Сш. Внешние монтажные провода присоединяют к контактам амортизационной панели, что позволяет снимать с панели и осматривать блок управления, не нарушая соединения проводов. В цепь питания катушки контрольного реле КР включен выпрямительный мост ВК из четырех германиевых диодов. Трубчатые резисторы Rl, R2, R3 предназначены для ограничения тока при коротком замыкании.
На панели блока управления расположены зажимы ЛС, ЛП, ЛТ, АВ, +50, —50,З1, Л1, Т, П, КЛ, Л, 3. В новых блоках зажимы вместо буквенных обозначений имеют цифровые.
Световой сигнализатор 6 состоит из трех ламп:
- О—отпуска, которая горит при всех положениях ручки крана и свидетельствует о целостности линейных проводов;
- П — перекрыши, горит при нахождении ручки крана машиниста с контроллером 1 в положениях III и IV;
- Т — торможения, горит при нахождении ручки крана с контроллером в положениях VЭ (VA), V и VI.
На большинстве локомотивов сигнальные лампы С, П, Т и вольтметр V вмонтированы в пульт управления.
Главный выключатель 4 снабжен ручкой с двумя фиксированными положениями — «Включено» и «Выключено» и служит для подключения цепей управления электропневматического тормоза и источника питания.
Междувагонные соединения 8 состоят из рукавов № 369А с унифицированными головками для одновременного соединения электрических цепей тормоза и тормозной магистрали поезда.
Провод № 1 припаян к контактному пальцу головки и имеет наконечник с отверстием диаметром 8 мм. Провод № 2 припаян к контактному кольцу и имеет наконечник с отверстием диаметром 6 мм. В свободном состоянии рукава проводов № 1 и № 2 замкнуты. При сцепленных рукавах провода № 1 каждого вагона через пальцы, а провода № 2 через гребни головок соединены в непрерывную цепь, а в хвосте поезда замкнуты.
Концевая подвеска 9 (изолированная) предназначена для подвешивания головки соединительного рукава хвостового вагона, при этом электрический контакт в головке замыкается. В изолированной подвеске локомотива электрические контакты головки рукава разомкнуты.
Электровоздухораспределители 10 имеют вентиль перекрыши ВП, тормозной вентиль ВТ и полупроводниковый вентиль ВС.
Контроллер 1 крана машиниста усл. № 395 имеет штепсельный разъем и семь рабочих положений (I-VI).
Зарядка и отпуск
При I и II положениях ручки крана машиниста с контроллером постоянный ток в цепи проводов № 1 и 2 отсутствует, так как контакты ОР1 и ТР1 разомкнуты. Блок питания (статический преобразователь) на рисунках-анимациях 4.9-4.11 представлен в виде генераторов управления ГУ и контроля ГК.
Переменный ток от генератора контроля ГК проходит через предохранитель Пр, резистор R1, контакты ОР1 и ТР1 в линейный рабочий провод № 1 состава и дальше через соединительный рукав с головкой хвостового вагона в линейный контрольный провод №2, по которому возвращается на локомотив и поступает в выпрямительный
мост ВК. Пройдя через правый верхний вентиль ВК, ток попадает в катушку контрольного реле КР, а затем через правый нижний вентиль ВК на корпус локомотива, рельсы, контакты ТР2, ОР2, резистор R2, главный выключатель ГВ и возвращается в генератор контроля ГК. Таким образом, цепь замкнута.
Для прохождения переменного тока имеются еще цепи: от контакта ТР1 через шунтирующий конденсатор Сш, контакт ТР2 и далее в генератор ГК, из рабочего провода № 1 через отпускной вентиль ОВ, а также полупроводниковый вентиль ВС и тормозной ТВ электровоздухораспределителей вагонов и локомотива, рельсы,
контакты ТР2, ОР2, резистор R2, выключатель ГВ в генератор ГК. Однако от прохождения переменного тока по этим цепям отпускные ОВ и тормозные ТВ, имеющие высокое индуктивное сопротивление, не возбуждаются, и
электровоздухораспределители находятся в состоянии отпуска и зарядки.
От положительного полюса генератора управления ГУ ток проходит через предохранитель Пр, резистор R3, контакт КР2, сигнальную лампу О, главный выключатель ГВ к отрицательному полюсу генератора ГУ. Сигнальная лампа О при этом загорается.
Перекрыша
При III и IV положениях ручки крана машиниста постоянный ток от положительного полюса генератора ГУ пойдет через контроллер, замкнутый контакт ТР4, катушку отпускного реле ОР, главный выключатель ГВ к отрицательному полюсу генератора ГУ. В результате реле ОР возбудится и его контакты ОР1 и ОР2 разомкнут цепь генератора ГК. Ранее разомкнутые контакты ОР4 и ОР5 замкнутся. В линейных проводах № 1 и 2 переменного тока не будет.
Постоянный ток от положительного полюса генератора ГУ через контроллер образует две цепи: через контакты ОР4, КР1, катушку реле К, главный выключатель ГВ и генератор ГУ, а также от контакта КР2 через контакт ОР5, лампу П и выключатель ГВ. При этом возбудится реле К, его контакт К1 замкнется и загорится лампа П.
С замыканием контакта К образуется новая цепь для прохождения постоянного тока:
от положительного полюса генератора ГУ через предохранитель Пр, контакты К1, ОР2, ТР2, рельсы, нижний правый вентиль выпрямительного моста ВК, катушку контрольного реле КР, верхний левый вентиль ВК, линейный контрольный провод № 2, головку соединительного рукава хвостового вагона, линейный рабочий провод № 1, контакты ТР1, ОР1, выключатель ГВ в генератор ГУ. Благодаря полупроводниковым вентилям ВС постоянный ток протекает только по вентилям ОВ и не проходит по вентилям ТВ, чем обеспечивается положение перекрыши.
Следовательно, при III и IV положениях ручки крана машиниста в рельсы поступает постоянный ток положительной полярности; в рабочем и контрольном проводах, а также в катушке КР протекает также постоянный ток. В связи с замедлением на отпадание якоря реле КР и наличием конденсатора замедления Сз контакты КР1 и КР2 во время перехода с одного рода тока на другой остаются в прежнем положении; наряду с сигнальной лампой О горит и лампа П. Первая указывает на исправное состояние цепи рабочего и контрольного проводов, а вторая сигнализирует о том что тормозная система находится в положении перекрыши.
Служебное и экстренное торможение
В положениях VЭ (VA), V и VI ручки крана машиниста цепь от положительного зажима генератора ГУ через контроллер, контакт ТР4, катушку реле ОР разрывается. Контакты ОР1, ОР2 и ОР3 возвращаются в свое исходное положение, а контакты ОР4, ОР5 размыкаются и сигнальная лампа П гаснет. Цепей для прохождения переменного тока нет, а для постоянного тока их несколько: к контакту ОР3 и катушке тормозного реле ТР1 к предохранителю Пр, контактам ОР1, ТР1, линейному рабочему проводу №1, головке соединительного рукава хвостового вагона, линейному контрольному проводу № 2, выпрямительному мосту ВК, катушке контрольного реле КР, опять к мосту ВК, рельсам и контакту ТР2; к отпускному вентилю ОВ каждого вагона, рельсам и дальше к генератору ГУ; от рабочего провода № 1 к полупроводниковым вентилям ВС и тормозным вентилям ВТ каждого вагона; через контакты КР2 и ТР5 к лампе Т.
В результате прохождения постоянного тока тормозное реле ТР возбуждается, вследствие чего его контакты ТР1 и ТР2 размыкают цепь переменного тока от генератора ГК, контакты ТРЗ и ТР5 замыкаются, а контакт ТР4 размыкается. Поэтому катушка сильноточного реле К остается под током, удерживая контакт К1 в замкнутом положении, и загорается сигнальная лампа Т.
Сигнальная лампа О продолжает гореть, так как через катушку контрольного реле КР благодаря выпрямительному мосту ВК проходит постоянный ток прежней полярности, не позволяя контакту КР1 разомкнуться.
Вследствие переключения контактов ТР1 и ТР2 постоянный ток положительной полярности будет поступать не в рельсы, как было при перекрыше, а в рабочий провод. При такой полярности ток проходит через полупроводниковый вентиль ВС в катушку тормозного вентиля ТВ. Вентиль ОВ продолжает находиться в возбужденном состоянии, что соответствует положению торможения.
Дублированное питание осуществляется установкой на локомотиве перемычки между проводами № 1 и № 2. В этом случае ток подается в оба линейных провода и ЭПТ остается работоспособным при неправильном монтаже поездных цепей, повреждении одного из проводов № 1 или № 2 и при нарушении контакта в междувагонных
соединениях. Обрыв поездной цепи контролируется по амперметру. Контролируется также состояние ЭПТ на локомотиве и наличие короткого замыкания в поезде.
Дублированное питание применяется только с разрядкой уравнительного резервуара в поездах, имеющих максимальную скорость до 120 км/ч. Для поездов, обращающихся со скоростями более 120 км/ч, должен применяться блок управления и контроля типа БУ-ЭПТ-Д, при котором в поездном положении контроль цепи обеспечивается переменным током, а дублированное питание производится при перекрыше и торможении.
Проводятся эксплуатационные испытания устройства на локомотиве, с помощью которого будет осуществляться контроль однопроводной линии, т. е. провода № 1. В этом случае провод № 2 не нужен — контроль может быть непрерывный или в двух положениях ручки крана машиниста: поездном и положении перекрыши.
