ТЭП60

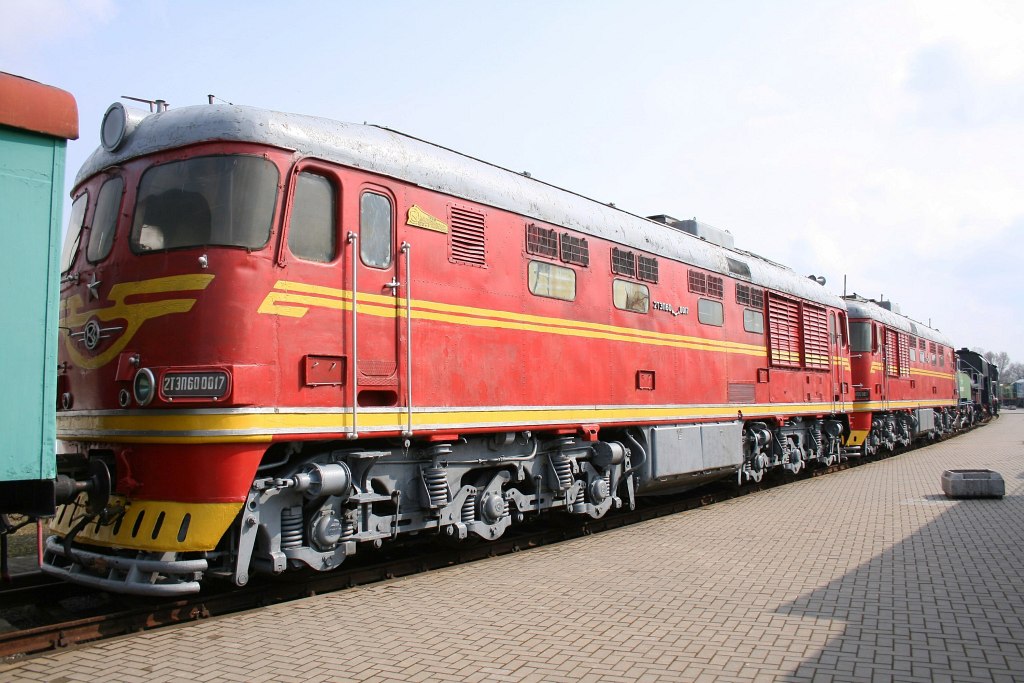

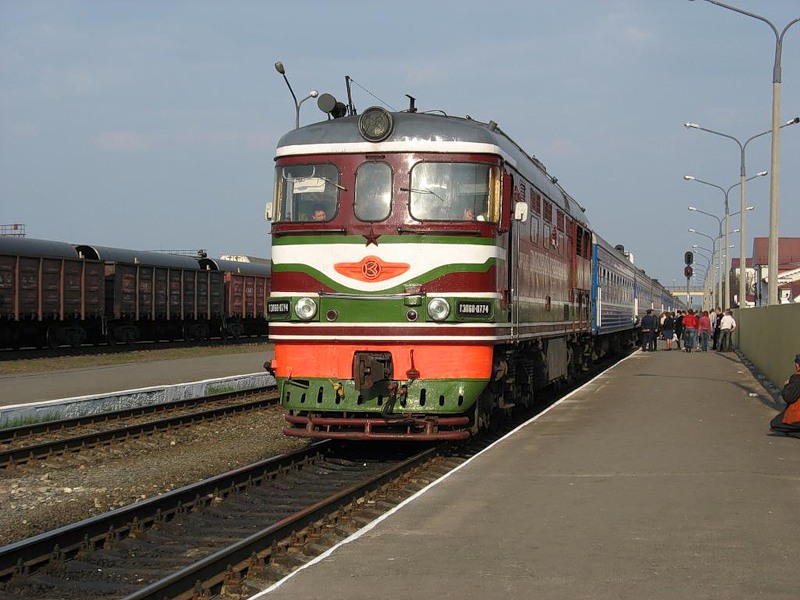

Тепловоз ТЭП60 — пассажирский тепловоз.


ТЭП60

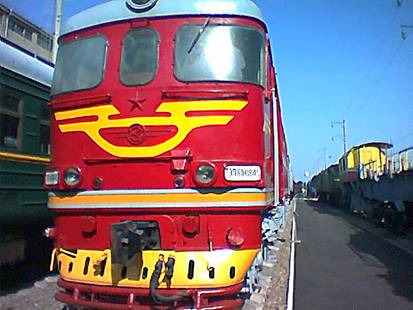

Тепловоз ТЭП60 — пассажирский тепловоз производившийся в СССР на Коломенском тепловозостроительном заводе с 1960 по 1985 год. Всего было построено 1241 тепловоз этой модели, которые по состоянию на апрель 2007 года всё ещё эксплуатируются Российскими железными дорогами и на железных дорогах других стран бывшего СССР.

 Техничесские харрактеристики:


  1. Конструкционная скорость: 160 км/ч
  2. Мощность дизеля: 3000 л.с.
  3. Тип передачи: Электрическая
  4. Выходная мощность ТЭД: 6x(305-310)
  5. кВт в зависимости от модификации
  6. Скорость длительного режима: 50 км/ч

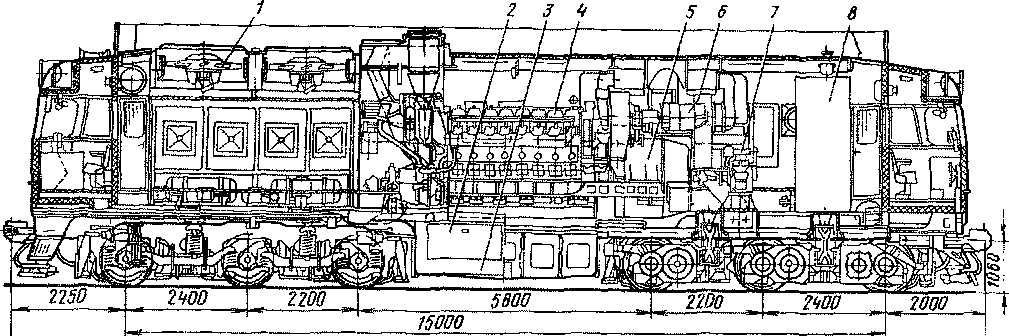

Расположение оборудования на тепловозе ТЭП60

1— вентилятор холодильника,

2— аккумуляторная батарея,

3— топливный бак,

4— дизель,

5— тяго вый генератор,

6—двухмашинный агрегат,

7—компрессор,

8— камера для электрических аппаратов.



 ТЭП60

Общий статический прогиб рессорного подвешивания без учета осадки резиновых конусов центральных опор кузова 94,3 мм. Так как тяговые электродвигатели имеют опорно-рамное подвешивание, то передача вращающего момента от них сделана с полым валом, соединенным с колесными центрами поводками, имеющими на концах резино-металлические блоки. Передача односторонняя, прямозубая. Ведомое зубчатое колесо посажено на полый вал.

Передаточное число редуктора 72:31 = 2,32. Тяговые электродвигатели одной стороной опираются на шкворневую балку тележки, другой стороной подвешены с помощью кронштейна на вторую шкворневую или концевую балку тележки. На тепловозе применено двустороннее нажатие тормозных колодок на колесные пары.
Тормозные колодки чугунные; управление тормозами пневматическое и электропневматическое; диаметр колес 1050 мм.

На тепловозе установлен шестнадцатицилиндровый двухтактный дизель 11Д45А с углом развала цилиндров 45°. Диаметр цилиндров 230 мм, ход поршня с главным шатуном 300 мм, с прицепным — 304,3 мм. Номинальная мощность дизеля при частоте вращения коленчатого вала 750 об/мин 3000 л.с, минимальная частота вращения вала 400 об/мин. Удельный расход топлива при номинальной мощности 170 г/(э.л.с  ч). Масса сухого дизеля 13 915 кг. Дизель приводит во вращение якорь главного генератора ГП-ЗИВ массой 9000 кг. Вместе с соединительной муфтой общая масса дизель-генераторной группы составляет 23 375 кг. Поддизельная рама (масса около 1900 кг) установлена на главной раме кузова на

резиновых амортизаторах. Кроме главного генератора, дизель приводит компрессор КТ-7 (с помощью полужесткой муфты), гидронасос привода вентиляторов холодильника, вентиляторы охлаждения главного генератора и тяговых электродвигателей, вспомогательный генератор и возбудитель.

Для регулирования мощности дизеля применен регулятор частоты вращения и нагрузки конструкции Харьковского завода транспортного машиностроения. Пуск дизеля осуществляется главным генератором, работающим при этом в режиме электродвигателя и питаемым от аккумуляторной батареи.

На тепловозе имеются два контура охлаждающей воды: в первом циркулирует вода, охлаждающая дизель, во втором — вода, охлаждающая масло дизеля в водомасляном теплообменнике и наддувочный воздух в водовоздушных секциях. Холодильник наддувочного воздуха помещен между первой и второй ступенями сжатия (между турбокомпрессором и приводным нагнетателем). Вода обоих контуров охлаждается в водовоздушных секциях холодильника, аналогичных применяемым на тепловозах ТЭЗ. Воздух через секции прогоняется двумя аксиальными шестилопастными вентиляторами, приводимыми во вращение гидромоторами, получающими под давлением масло от гидронасоса. Такая система привода, получившая название гидростатического, впервые применена именно на пассажирских тепловозах ТЭП60.

Между гидронасосами и гидромоторами установлены терморегуляторы, которые автоматически поддерживают необходимую частоту вращения вентиляторов, а следовательно, и заданную температуру воды и масла. Такая система обеспечивает плавное регулирование температуры при меньшем по сравнению с электрическим весе привода. При снижении температуры воды или масла ниже

допускаемого уровня автоматически с помощью пневматических приводов происходит закрытие жалюзи. Привод управляется электропневматическими вентилями, а те в свою очередь получают сигналы от термореле.

Электрическое оборудование для тепловозов спроектировано и изготовлено на Харьковском заводе «Электротяжмаш». Тяговый генератор типа ГП-311 .В постоянного тока имеет десять главных и десять добавочных полюсов; номинальная мощность генератора 2000 кВт (продолжительный ток 4320/3150 А, напряжение 465/635 В, коэффициент полезного действия при продолжительном режиме 93,8%; частота вращения якоря 750 об/мин). До апреля 1968 г. генераторы выпускались с волновой обмоткой, а затем с петлевой.

На тепловозе ТЭП60 применена система возбуждения главного генератора, обеспечивающая полное использование мощности дизеля в диапазоне тока генератора от 3000 до 6000 А. Обмотка возбуждения генератора получает питание от возбудителя постоянного тока В-600, ток возбуждения которого вырабатывается синхронным подвоз будителем ВС-652 и регулируется магнитным усилителем (амплистатом).

Вспомогательный генератор ВГТ-275/120 и возбудитель В-600, объединенные в однокорпусный агрегат А-706А, и синхронный под-возбудитель ВС-652 такие же, как на тепловозах 2ТЭ10Л и их разновидностях.

На тепловозе установлены шесть тяговых электродвигателей ЭД-Ю8А, отличающихся от тяговых электродвигателей ЭД-118А, тепловозов 2ТЭ10В, 2ТЭ116 и ряда других только конструкцией остова, обусловленной опорно-рамным подвешиванием. Тяговый электродвигатель ЭД-108А имеет четыре главных и четыре добавочных полюса. Номинальная мощность двигателя 305 кВт, продолжительный ток 700/525 А при напряжении 475/635 В; при напряжении 475 В частота вращения якоря 610 об/мин, максимально допустимая частота вращения 2290 об/мин. Изоляция обмоток класса Р; масса электродвигателя 3350 кг.
Для смазывания моторно-осевых подшипников применен шестеренчатый насос, приводимый от шестерни, насаженной на полый вал.

Все шесть тяговых электродвигателей соединены параллельно; предусмотрены две ступени ослабления возбуждения — 60 и 40%. Реверсирование осуществляется переключением обмоток возбуждения главных полюсов.

Контроллер машиниста имеет две рукоятки: реверсивную с положениями назад, нуль, вперед и главную с нулевой и пятнадцатью (1 —15) рабочими позициями. На каждой из позиций главной рукоятки замыкаются соответствующие контакты, в результате чего получают питание те или иные катушки магнитных регуляторов. Разным комбинациям включения магнитных регуляторов соответствует разная затяжка всере-жимной пружины объединенного регулятора дизеля, а следовательно, частота вращения вала дизеля. На нулевой и 1-й позициях частота вращения вала минимальная — 400 об/мин, каждая последующая позиция увеличивает ее на 25 об/мин и на 15-й позиции она достигает 750 об/мин. Когда ток главного генератора при разгоне поезда уменьшается до 3200 А, что соответствует скорости движения тепловоза 70—72 км/ч, то автоматически, если включен автоматический выключатель «Управление переходом», происходит переход на первую ступень ослабления возбуждения; после уменьшения тока главного генератора до 3070 А (105 км/ч) происходит переход на вторую ступень ослабления возбуждения.

На тепловозе установлена кислотная аккумуляторная батарея типа 32ТН-450 (64 В, 450 А- ч). Запас топлива на тепловозе 5000 кг, песка 600 кг, воды 1580 кг, масла дизеля 880 кг, масла гидропередачи 90 кг.

История:


После эры паровозов первыми тепловозами, приспособленными для пассажирской службы, стали тепловозы серии ТЭ7, а пассажирскими электровозами — электровозы ВЛ60П. И тот, и другой локомотив по конструкции больше относились к грузовым локомотивам и в связи с особенностями конструкции экипажной части имели ограничение скорости движения. В связи с необходимостью замены пассажирских паровозов полноценными пассажирскими тепловозами и появился тепловоз ТЭП60.

Тепловозы ТЭП60 начали проектировать в 1956 году на Коломенском тепловозостроительном заводе по заданию Министерства путей сообщения. Заданием на проектирование предусматривалось создание одно- и двухсекционного тепловоза с осевой формулой 30-30, сцепной массой 126 тонн, дизелем мощностью 3000 л.с., электрической тяговой передачей, опорно-рамным подвешиванием тяговых двигателей и конструкционной скоростью 140 км/ч.

Проектирование тепловоза велось под руководством заместителя главного конструктора по локомотивостроению Г. А. Жилина. Первый тепловоз был построен в апреле 1960 года. В январе 1961 года он поступил для испытаний на линию МоскваЛенинград Октябрьской железной дороги. В 1960 году был построен второй такой тепловоз. Серия, присвоенная тепловозу, означала следующее: Т — Тепловоз, Э — с электрической тяговой передачей, П — пассажирский, 6060-е годы.

Тепловоз ТЭП60-0001 вместе с тепловозом ТЭП10-002 и электровозом серии Фп прошёл испытания по воздействию на путь на экспериментальном кольце ВНИИЖТа и на линии МоскваЛенинград. По результатам испытаний был установлен наибольший КПД тепловоза (29,2 %) и установлена максимальная скорость тепловоза — 160 км/час.

Серийный выпуск тепловоза был начат в 1961 году и продолжался до 1985 года. Был построен 1241 тепловоз. Первые тепловозы ТЭП60 работали некоторое время на линии МоскваЛенинград, затем тепловозы этой серии начали обслуживать пассажирские поезда Ленинград — Таллин, Лозовая — Мелитополь. В разные годы тепловозы ТЭП60 поставлялись в депо Тюмень Свердловской дороги, Засулаукс Прибалтийской дороги; Витебск, Орша, Минск Белорусской дороги; Смоленск Московской дороги; Ленинград-Финляндский, Ленинград-Сортировочный-Московский, Волховстрой, Бологое Октябрьской дороги; Апостолово (ТЧ11), Пологи, Пятихатки, Кривой Рог, Керчь, Днепропетровск Приднепровской дороги, Полтава Южной дороги, Барнаул Западно-Сибирской дороги; Волгоград, Саратов Приволжской дороги.

Модификации:


 2ТЭП60



Тепловоз ТЭП60-0211 получил обозначение серии ТЭП60, а затем ТЭП60А. На нём был установлен опытный дизель 5Д49, впоследствии применённый на тепловозах серии ТЭ109, 2ТЭ116, ТЭП70, ТЭМ18 и других. В эксплуатацию этот экспериментальный тепловоз не поступил и в дальнейшем его кузов был использован для замены на попавшем в аварию тепловозе серии ТЭП60.

В 1964 году Коломенский завод выпустил двухсекционные тепловозы 2ТЭП60 № 0001 и 0002. Секции этих тепловозов отличались от серийных ТЭП60 наличием в нерабочей (второй) кабине тепловоза сквозного прохода, расположенного под уменьшенным средним лобовым стеклом. После начала в 1965 году серийного изготовления двухсекционных тепловозов 2ТЭП60 они также стали поступать в депо Смоленск Московской дороги, на Октябрьскую дорогу, в депо Саратов Приволжской дороги для эксплуатации с тяжёлыми поездами на полигоне ИлецкУральскСаратов — Мичуринск-Уральский (1143 км).Достаточно большое количество тепловозов 2ТЭП60 было приписанно к депо Котовск,Одесско-Кишиневской железной дороги. Там они эксплуатировались до начала 1990-х годов.

Тепловоз 2ТЭП60-0065 был повреждён до степени исключения из инвентаря в результате крушения на разъезде Подсосенки. Самые последние работающие тепловозы типа ТЭП60, находящиеся на эксплуатации в ОАО «РЖД», были в локомотивное депо Сальск. На конец 2008 года их там оставалось 4 штуки — ТЭП60-1029, 1039, 1094, 1236. Их эксплуатация продолжалась до начала весны 2009 года с поездом Ростов — Волгоград. После этого тепловозы ТЭП60 были списаны и будут отправлены на утилизацию.
