1 Классификация клапанов
Применяемые
на подвижном составе клапаны по назначению делятся на выпускные, предохранительные.
обратные, переключательные. максимального давления.
2 Выпускной одинарный клапан усл. №31

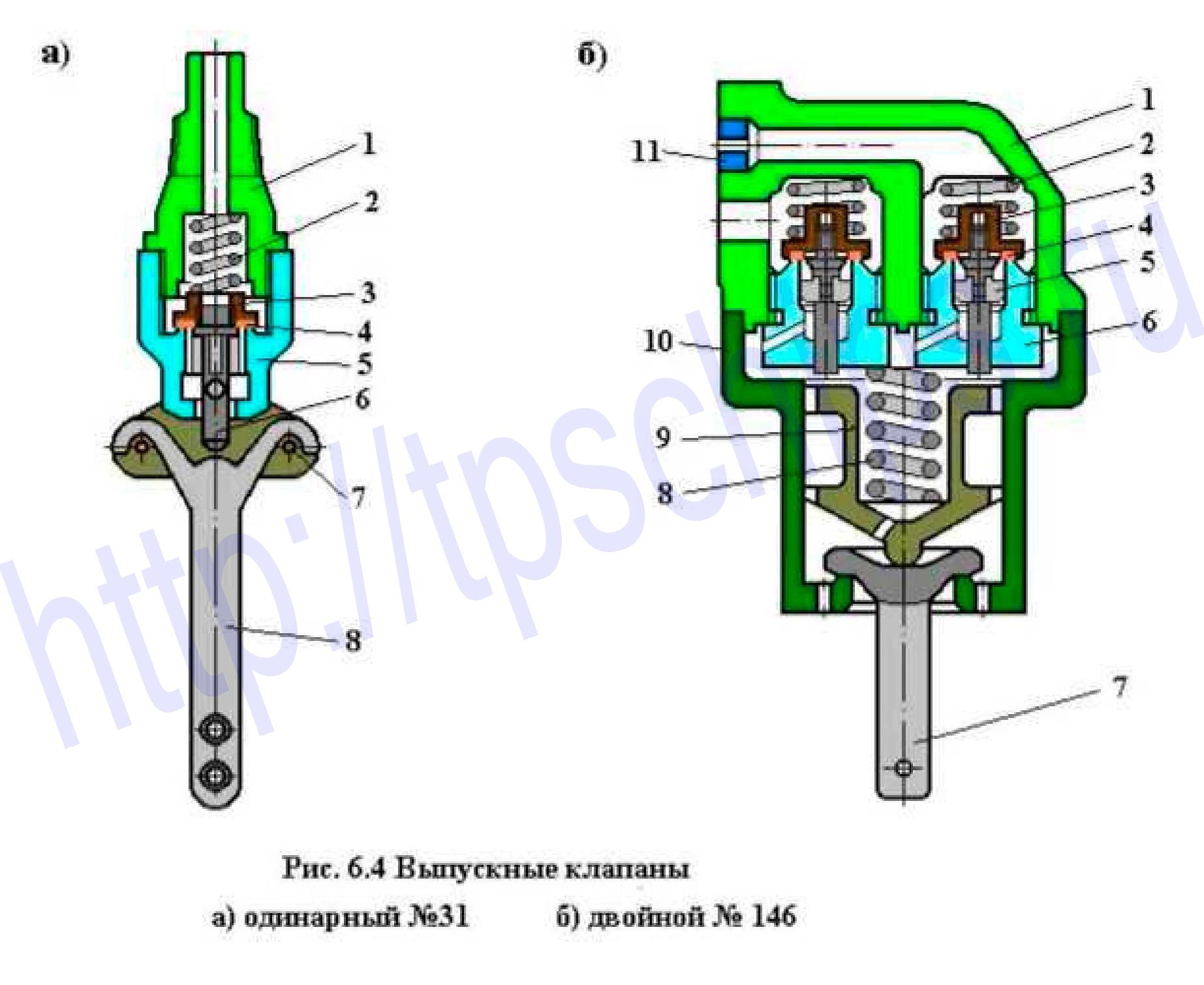

Выпускной одинарный клапан усл.№ 31 (рис. 6.4, а) служит для отпуска вручную тормоза отдельного вагона, для выпуска воздуха из резервуаров и внутренних камер воздухораспределителя при его выключении, а также используется на пассажирских локомотивах для выпуска воздуха из ТЦ.
Клапан состоит из корпуса 5 с атмосферным
отверстием «Ат» и ручки 8, подвешенной к корпусу на двух
шпильках 7. В верхнюю
часть корпуса ввернут штуцер 1, с
помощью которого клапан монтируется на трубопроводе. Внутри корпуса расположен
собственно клапан, состоящий из стержня 6, шайбы 3 и прокладки 4. Клапан прижат к седлу пружиной 2. При оттягивании ручки в сторону, ее противоположный
конец упирается в шпильку, а средняя сферическая часть - в стержень 6. При этом шайба 3 приподнимается и сообщает полость штуцера с
атмосферным через отверстие «Ат» в
нижней части корпуса.
3 Выпускной двойной клапан усл. №146
Выпускной двойной клапан усл.№ 146 (рис. 6.4,
б) устанавливается на двухкамерном резервуаре воздухораспределителя усл.№ 135. Клапан
имеет корпус 1, в который ввернуты
два седла 6. В седлах помещены
собственно клапаны, состоящие из направляющей части 5 с хвостовиком, резинового уплотнительного
кольца 4 и головки 3. Клапаны прижаты к седлам 6 пружинами 2. Снизу к корпусу прикреплен стакан 10 с атмосферными отверстиями «Ат»,
внутри которого расположен нагруженный пружиной 8 толкатель 9 и ручка 7. Между хвостовиком
направляющей части 5 клапана и
толкателем 9 имеется небольшой зазор.
При оттягивании ручки в любую сторону
толкатель приподнимается и отжимает вверх клапаны от седел. При этом происходит
сообщение запасного резервуара (ЗР)
и рабочей камеры (РК) с атмосферой
через атмосферные отверстия «Ат» в
стакане 10. Время выпуска воздуха из
ЗР и РК составляет 10 - 15 с. Для уравнивания времени выпуска воздуха из
емкостей разного объема в канале РК
помещен ниппель с отверстием диаметром 3,0 мм.
4 Предохранительные клапаны усл. №216 и
№Э-216
Предохранительные клапаны служат для
предохранения от повышения давления воздуха в компрессоре на первой ступени
сжатия, а также от превышения давления в главных резервуарах
выше предельно допустимого.
Предохранительные клапаны усл.№ 216 и усл.№

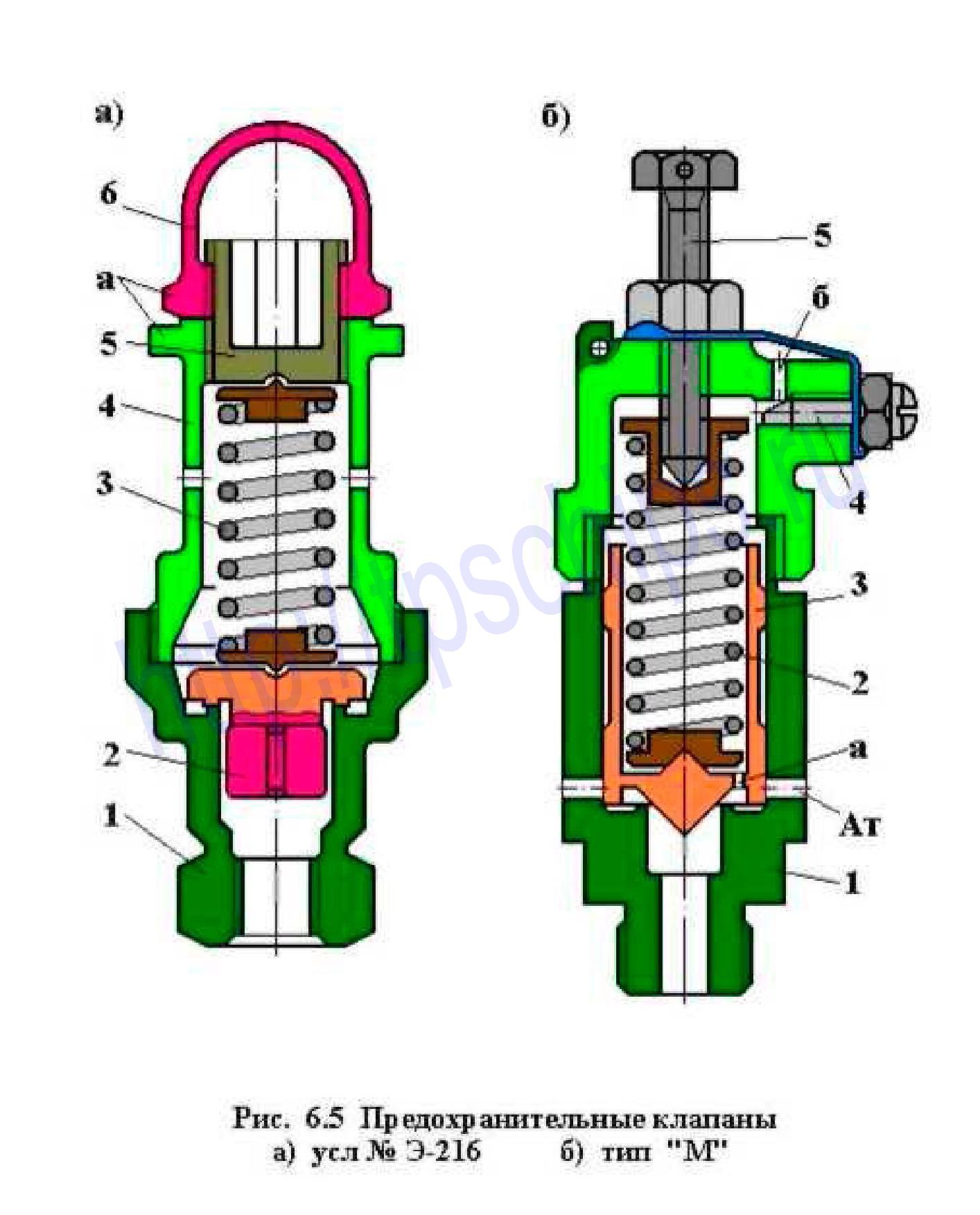

Э-216 (Рис. 6.5 а) конструктивно выполнены одинаково и различаются только количеством
атмосферных отверстий «Ат» в корпусе
и размерами пружин. Клапаны усл.№ 216 устанавливаются между первой и второй ступенями
сжатия локомотивных компрессоров и регулируются на давление срабатывания 3,5 – 4,5 кгс/см2, клапаны усл.№ Э-216 устанавливаются
на нагнетательном трубопроводе или на главных резервуарах и регулируются, как
правило, на срабатывание при давлении. превышающем рабочее на 1 кгс/см2.
 Предохранительный клапан усл.№ Э-216 имеет корпус 4 с атмосферными отверстиями «Ат»,
на который навернут штуцер 1.
В штуцере находится тарельчатый срывной
клапан 2 с направляющими ребрами.
Клапан 2 имеет две площади
воздействия давления: рабочую (малую) - поверхность до притирочного кольца, и срывную (большую) - поверхность до
наружной окружности клапана. Клапан 2
нагружен пружиной 3, усилие которой регулируется гайкой 5, закрытой колпачком 6. Отверстия «а» в колпачке и в корпусе служат для установки пломбы.
Усилием пружины 3 клапан 2 прижат к
своему седлу, и давление сжатого воздуха воздействует снизу на рабочую площадь
клапана. Как только давление воздуха превысит усилие пружины, клапан 2 немного отойдет от седла, после чего
воздух будет уже действовать на срывную (большую) площадь клапана.
Сила давления на клапан снизу резко возрастает и он быстро поднимается вверх,
выпуская воздух в атмосферу через отверстия «Ат» в корпусе. Истечение воздуха будет продолжаться до тех пор,
пока усилие пружины не превысит силы давления воздуха на
срывную площадь клапана 2. После посадки
на седло клапан будет надежно удерживаться пружиной в закрытом положении, так
как давление воздуха будет распространяться на рабочую
(малую) площадь клапана.
5
Предохранительные клапаны типа «М»
Предохранительные клапаны типа «М» (рис. 6.5,
б) устанавливаются на электровозах чешского производства. Клапан имеет корпус 1, в котором расположен
нагруженный пружиной 2 срывной
клапан 3 стаканчатого типа.
Необходимое усилие пружины обеспечивается регулировочным винтом 5. Клапан 3 имеет рабочую (малую) площадь воздействия сжатого воздуха, равную
диаметру седла клапана в корпусе, и срывную (большую) площадь,
равную диаметру клапана 3.
Когда сила давления сжатого воздуха на клапан
снизу преодолеет усилие пружины, клапан поднимается. При этом воздух в
атмосферу будет выпускаться через отверстия «Ат» в корпусе 1. Одновременно
воздух через отверстие «а» в клапане
3 будет проходить в полость над ним
и выходить в атмосферу через отверстие «б»,
сечение которого может регулироваться конусным винтом 4. Момент обратной посадки клапана 3 на седло под действием пружины зависит от соотношения сечений отверстий
«а» и «б» и величины давления в полости над клапаном.
Таким образом, изменяя сечение отверстия «б»,
можно регулировать разницу давлений подъема и посадки клапана. Чем меньше будет
открыто отверстие «б», тем при
меньшей разности давления произойдет посадка на седло клапана 3.
Осмотр и проверку регулировки нагрузки
предохранительных клапанов производят не реже 1 раза в 3 месяца и при текущем ТР-3 и капитальном ремонтах локомотивов
и МВПС. При несовпадении сроков периодического осмотра и проверки
предохранительных клапанов с постановкой подвижного состава на
очередной плановый ремонт разрешается увеличение работы предохранительных
клапанов до 10 суток сверх установленного срока.
Обратные клапаны служат для пропуска сжатого
воздуха только в одном направлении.
7 Обратные клапаны усл. №155А
Обратные

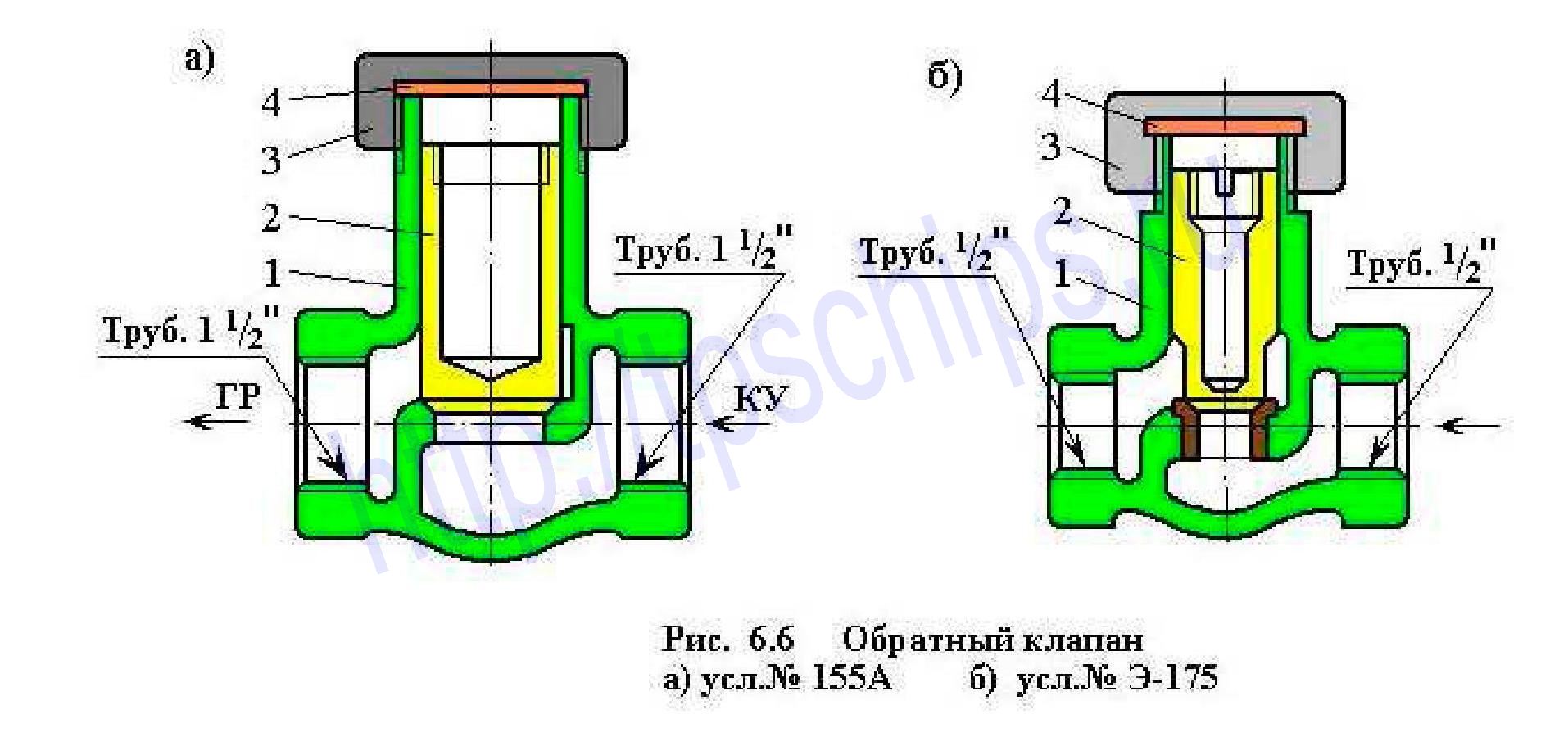

клапаны усл.№ 155А (Рис. 6.6 а) устанавливаются на нагнетательном трубопроводе
между главным резервуаром и компрессором. Клапан состоит из корпуса 1 и собственно цилиндрического клапана 2, который относительно корпуса имеет
небольшой зазор по диаметру. Клапан 2 изготавливают из латуни или полимерного материала. Над клапаном
имеется полость, закрытая крышкой 3
с прокладкой 4. При
подаче сжатого воздуха от компрессора клапан 2 поднимается. Подъем клапана происходит медленно, так как этому
препятствует воздушная подушка в полости над клапаном. К концу подъема
клапана эта воздушная подушка постепенно рассасывается через неплотности между
клапаном и корпусом. Благодаря медленному изменению давления в полости под
крышкой клапан 2 не успевает
опускаться на седло в процессе пульсации давления в нагнетательном трубопроводе
- этим предотвращается стук клапана. Если подача воздуха прекращается, то вследствие
зазора между цилиндрической поверхностью клапана и корпусом он под действием
собственного веса сядет на седло.
 7 Обратный клапан усл. №Э-175
Обратный
клапан усл.№ Э-175 (Рис. 6.6, б) аналогично принципу действия описанному выше и
устанавливается на трубопроводах с резьбой ½", в частности на электровозах
и электропоездах между резервуаром управления и питательной магистралью.
8
Обратный клапан усл. №ЗОФ
Обратный
клапан усл.№

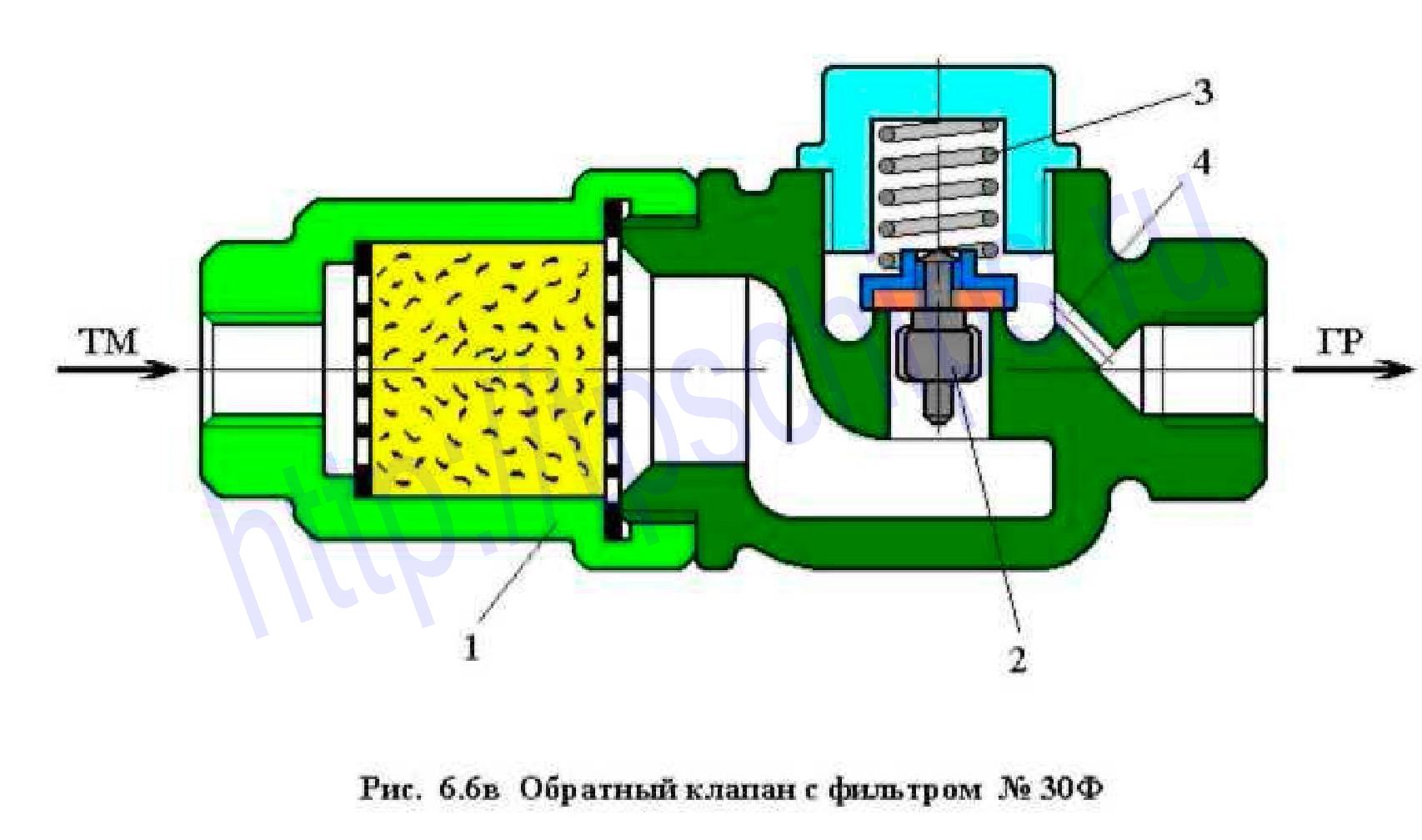

ЗОФ (Рис. 6.6 в) устанавливают между питательной и тормозной
магистралями для зарядки ГР
локомотива при его пересылке в холодном состоянии. Перед обратным
клапаном со стороны ТМ устанавливают
разобщительный кран (кран холодного резерва), при открытии
которого воздух из тормозной магистрали проходит через расположенный в корпусе 1 фильтр, поднимает нагруженный
пружиной 3 клапан 2 с резиновым уплотнением и далее через
отверстие 4 диаметром 5 мм попадает в ГР. Пружина 3 не позволяет
сжатому воздуху перетекать из ГР
в ТМ при снижении в ней давления.
Отверстие 4 препятствует резкому
падению давления в ТМ в процессе
зарядки из нее главного резервуара.
9
Обратный клапан усл. №526

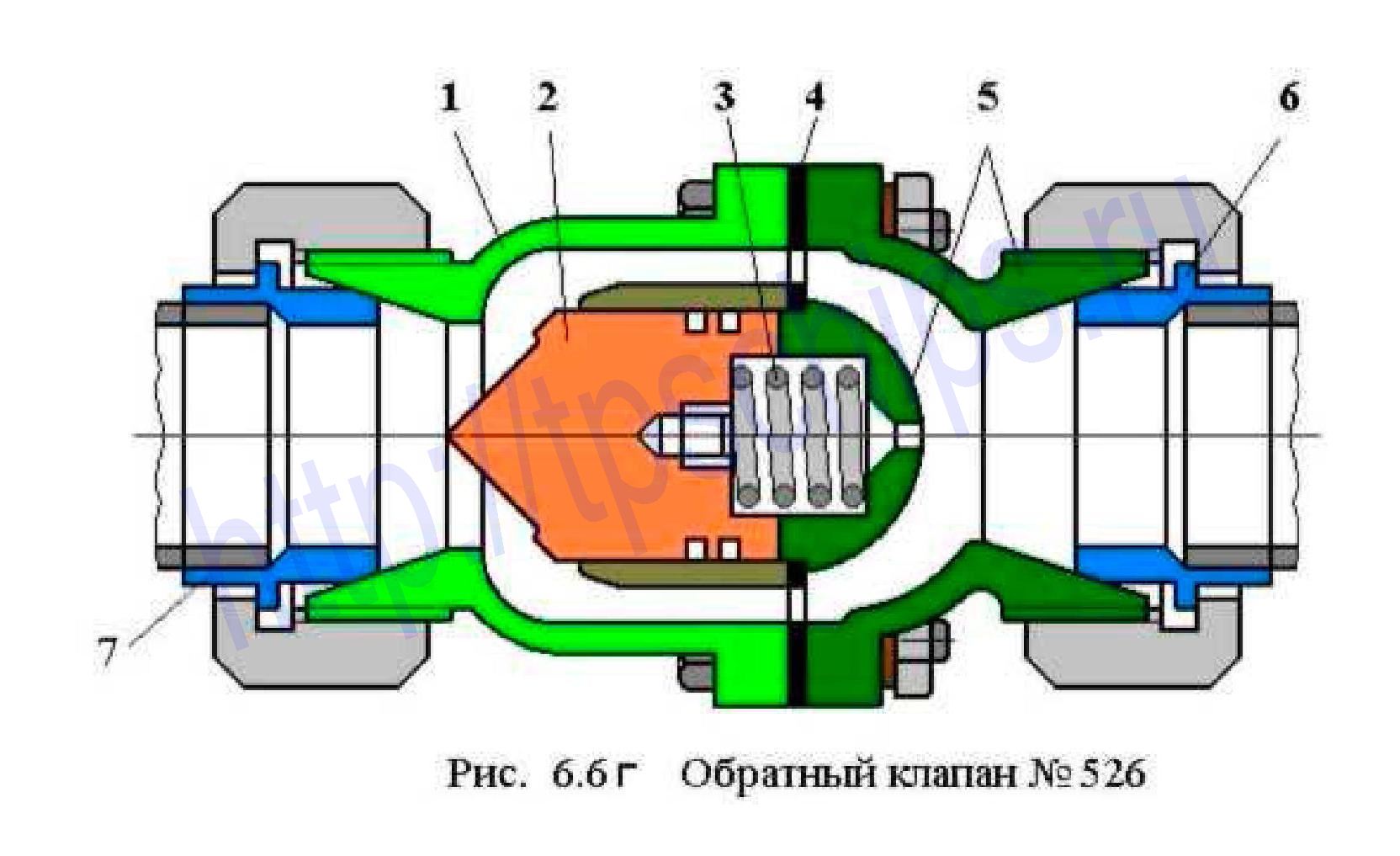

Обратный клапан усл.№ 526 (рис. 6.6 г)
состоит из корпуса 1, крышки 5, собственно клапана 2 и пружины 3. Между корпусом и крышкой помещена
уплотнительная прокладка 4. К
наконечникам 6 и 7 присоединяются трубы соответственно
от ГР и компрессора. Благодаря наличию
пружины клапан может работать как в горизонтальном, так и в вертикальном
положениях. При выключении компрессора давления по обе стороны
клапана 2 выравниваются, и он
прижимается к седлу в корпусе под действием пружины.
10 Клапаны
максимального давления усл. №3МД

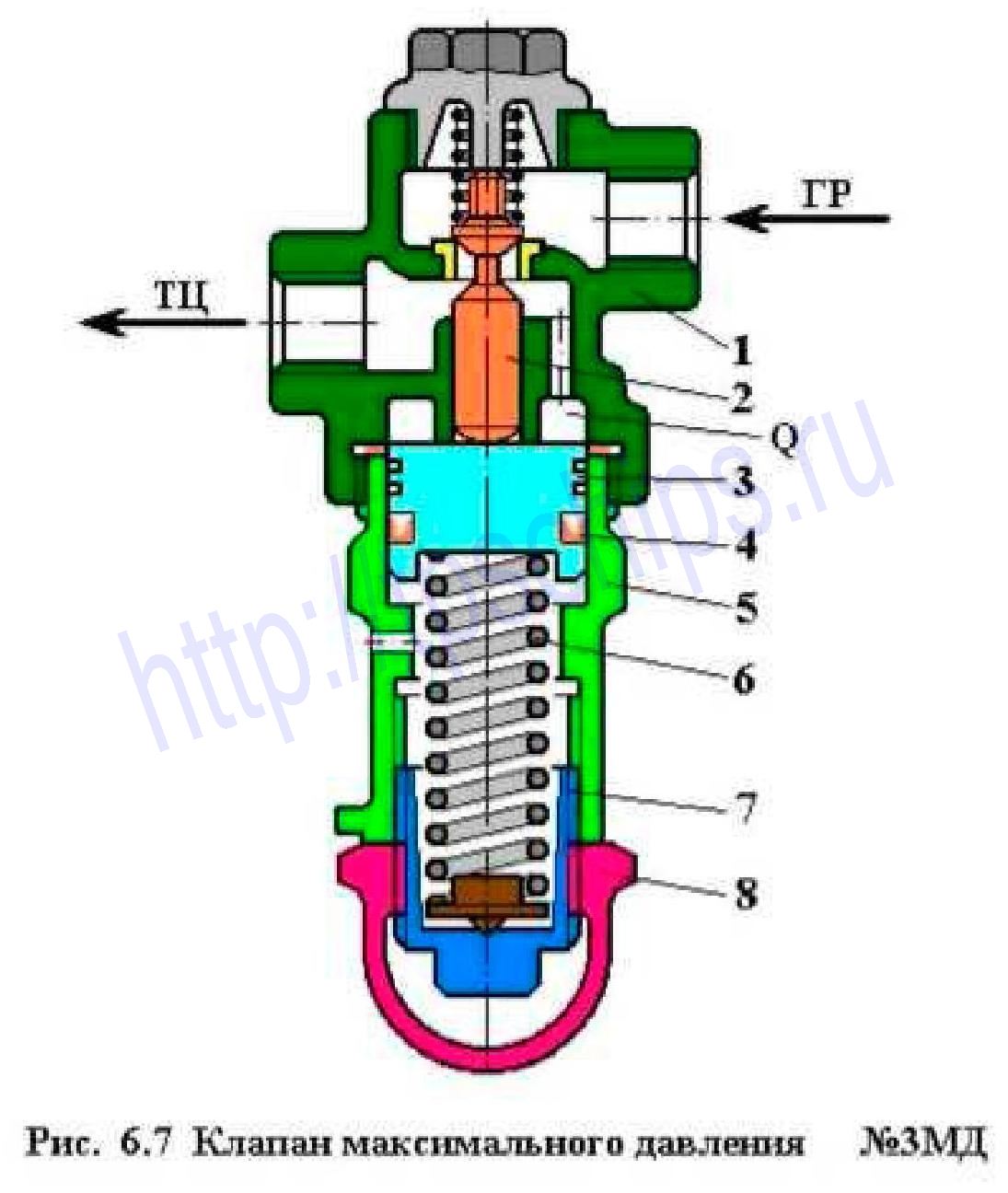

Клапаны максимального давления усл.№
ЗМД и усл.№ ЗМДА (рис. 6.7)
предназначены для ограничения давления, поступающего в резервуары
или трубопроводы из ГР или из
питательной магистрали.
Клапан усл.№ ЗМД (Рис. 6.7) состоит из корпуса
1, стакана 5 и
предохранительного колпачка 8.
Внутри корпуса расположен собственно клапан 2, нагруженный пружиной. Корпус имеет приливы для присоединения
соответствующих трубопроводов. В стакане находится поршень 3, который уплотнен резиновой
манжетой 4 и нагружен регулировочной
пружиной 6, затяжка которой может
изменяться с помощью регулировочной гайки 7.
Под действием регулировочной пружины 6 поршень занимает крайнее верхнее
положение и отжимает клапан 2 от
седла до упора в заглушку. При этом воздух из ГР через открытый клапан поступает,
например, в ТЦ. и одновременно по
вертикальному каналу в корпусе в полость «а» над поршнем. Как только давление
воздуха на поршень станет несколько больше усилия, на которое отрегулирована
пружина 6 (например,
для ТЦ > 3,8 – 4,0 кгс/см2), он опустится, и клапан 2 под действием своей пружины сядет на
седло, прекратив сообщения ГР и ТЦ.
Для сокращения времени наполнения ТЦ или резервуаров цепей управления
используют клапан максимального давления усл.№ 3МДА, у которого полость над
поршнем с помощью специального отростка «В»
соединена с трубой от ТЦ. В этом
случае клапан 2 удерживается в
положении максимального подъема до тех пор, пока тормозные цилиндры не наполнятся.
11 Электропневматический клапан КП-53

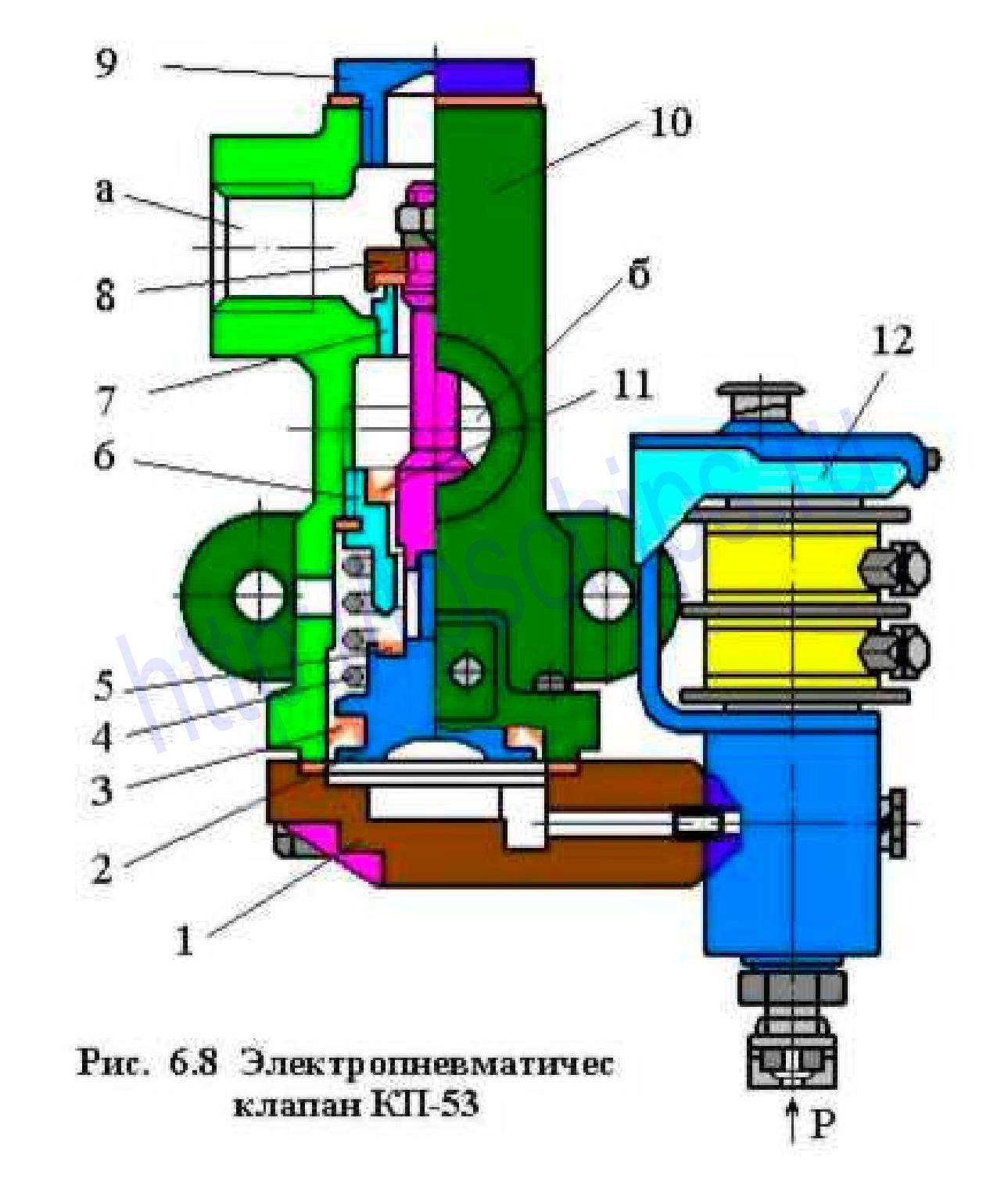

Электропневматический клапан КП-53 (рис. 6.8)
применяется на грузовых электровозах, оборудованных электрическим тормозом, и используется
для подачи сжатого воздуха в цилиндры догружающих устройств или в цепь
замещения электрического тормоза пневматическим.
Клапан состоит из корпуса 10 с размещенными в нем клапанной
системой и дистанционным приводом. Впускная клапанная система выполнена
в виде втулки 7, запрессованной в
корпус, и верхнего резинового кольца ,.
размещенного на штоке поршня 2. В
нижней части корпуса установлена съемная втулка 6 с манжетой 11.
Привод состоит из поршня 2. уплотненного манжетой 3
и нагруженного возвратной пружиной 4.
На поршне установлено нижнее резиновое кольцо 5.
Сверхукорпус
закрыт резьбовой пробкой 9, а снизу
- крышкой 1, к которой крепится
электромагнитный вентиль 12
включающего типа.
Выпускной канал электропневматического
клапана образуется по зазору между внутренним отверстием втулки 6 и тремя лысками на штоке
поршня 2. Уплотнением этого канала
является нижнее резиновое кольцо 5.
Патрубок «а» соединен с источником питания сжатым воздухом, патрубок «б» - с цилиндром или трубопроводом
исполнительного устройства (ПУ), а электромагнитный вентиль подключен к пневматической
магистрали управления (Р).
При обесточенном электромагнитном вентиле
полость под поршнем постоянно сообщена с атмосферой через клапанную систему
вентиля. При этом поршень 2
находится в крайнем нижнем положении, верхнее резиновое кольцо 8 разобщает патрубок «а» от цилиндра ПУ, а нижнее резиновое кольцо 5 сообщает цилиндр ПУ с атмосферой (Ат) через канал «в».
При подаче напряжения на электромагнитный вентиль его клапанная
система пропускает сжатый воздух из пневматической магистрали управления под
поршень. При этом поршень, преодолевая усилие возвратной пружины 4, перемещается вверх, нижнее резиновое
кольцо 5 прижимается к втулке 6,
разобщая цилиндр ПУ от атмосферы, а верхнее
резиновое кольцо 8 отходит от втулки
7. Сжатый воздух от источника
питания начинает поступать в цилиндры ПУ.
Ход клапанной системы составляет 4 мм.
При снятии напряжения с электромагнитного
вентиля полость под поршнем 2 через
клапанную систему вентиля сообщается с атмосферой. Усилием
возвратной пружины 4 поршень опускается,
нижнее кольцо 5 отходит от втулки 6,
сообщая цилиндр ПУ с атмосферой через
канал «в», а верхнее кольцо 8, прижавшись к втулке 7, разобщает патрубок «а» от цилиндра ПУ.
При работе на электровозе клапан особого ухода
не требует. Контроль за утечкой воздуха осуществляют ручным включением электромагнитного
вентиля, проверяя четкость его срабатывания.
Для дистанционного управления ПУ, использующими сжатый воздух в
качестве рабочего тела, на электроподвижном составе также применяются
электропневматические клапаны КП-36,
которые принципиально отличаются от клапанов КП-53 тем, что вместо электромагнитного вентиля
клапанного типа в них используются электромагнитные вентили ЭВ-55 броневого типа.
12 Клапаны продувки КП-100 и КП-110-01
Клапаны продувки КП-100 и КП-110-01
предназначены для выпуска конденсата из ГР.

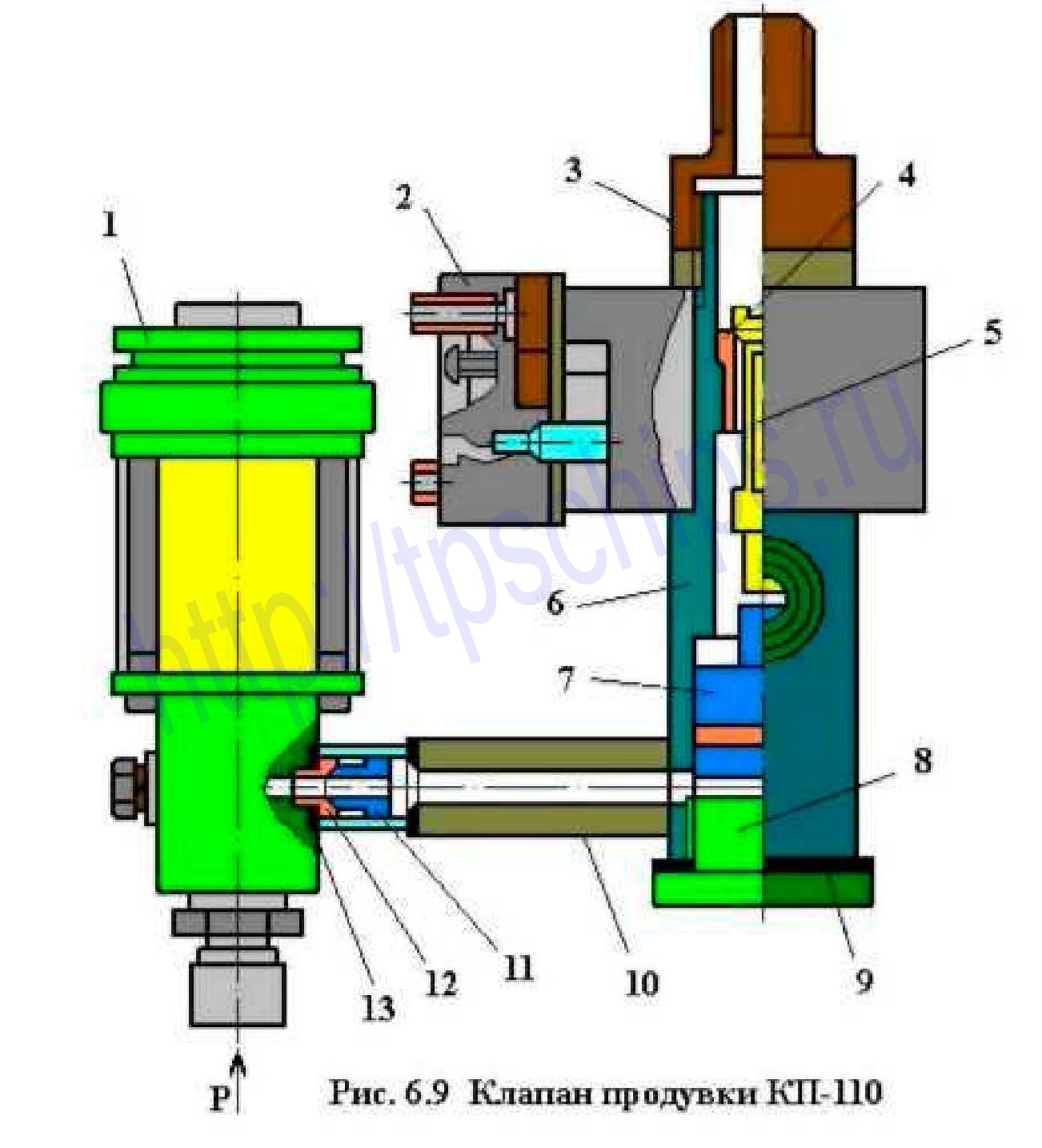

Клапан продувки КП-110-01 (Рис. 6.9) состоит
из клапанной системы и пневматического привода, размещенных в корпусе 6, а также электромагнитного
вентиля броневого типа и нагревательного элемента.
Корпус имеет верхнюю и нижнюю камеры. В
верхней камере размещена клапанная система, состоящая из седла 4 и запорного клапана 5, а в нижней - поршень 7 пневматического
привода, опирающийся на резьбовую пробку 8,
которая установлена на прокладку 9.
К верхней части корпуса прикреплен штуцер 3 для подсоединения клапана к ГР. На корпусе под штуцером установлен
нагревательный элемент 2. Электромагнитный вентиль 1, установленный на сухаре 10 через уплотнение 13 и прокладку 15, сообщен каналом с полостью под поршнем 7. В этом канале расположен обратный клапан 11 с центральным дроссельным отверстием
диаметром 1 мм и седло 12. Между
сухарем и электромагнитным вентилем
помещена вставка 14, с помощью
которой обратный клапан извлекают при ремонтах. Электромагнитный вентиль подключен к пневматической магистрали управления (Р). Между поршнем 7 и запорным
клапаном 5 имеется зазор «А» 1±0.5 мм.
При обесточенном электромагнитном вентиле
полость под поршнем 7 через
дроссельное отверстие обратного клапана 11
и клапанную систему вентиля сообщена с атмосферой.
При подаче напряжения на катушку
электромагнитного вентиля сжатый воздух их пневматической магистрали управления
через клапанную систему вентиля проходит к обратному клапану 11 и перемещает его до упора вправо.
Последний обеспечивает проход воздуха в полость под поршень 7 безкалибровки канала. Поршень
7
перемещается вверх, выбирает зазор «А» и. воздействуя на запорный клапан, открывает его. При этом
происходит сброс скопившегося конденсата из верхней камеры корпуса и из ГР в атмосферу (Ат) через патрубок корпуса.
Включением нагревательного элемента 2 исключается замерзание конденсата в зимнее время.
При снятии питающего напряжения с катушки
электромагнитного вентиля, последний перекрывает доступ сжатого воздуха из пневматической
магистрали управления в полость под поршнем 7. Оставшийся в этой полости воздух перемещает обратный клапан 11 влево. При этом сообщение полости
под поршнем с атмосферой (через клапанную систему электромагнитного вентиля)
будет осуществляться через дроссельное отверстие обратного клапана и
через неплотности посадки поршня 7 в корпусе. Это обеспечивает
безударную работу запорного клапана, поскольку поршень будет перемещаться
вниз не мгновенно, а с некоторым замедлением из-за наличия демпфирующей пневматической
«подушки» в полости под поршнем.
13
Блокировочный клапан
Блокировочный клапан.Блокировочные
клапаны используются в пневматических схемах тепловозов 2М62 с № 1000, М62У и
ряде тепловозов 2ТЭ116 и ТЭ10М(У). Блокировочный клапан обеспечивает
самоторможение секций тепловоза при их саморасцепе или при нарушении
целостности (разъединении) соединительных межсекционных рукавов.

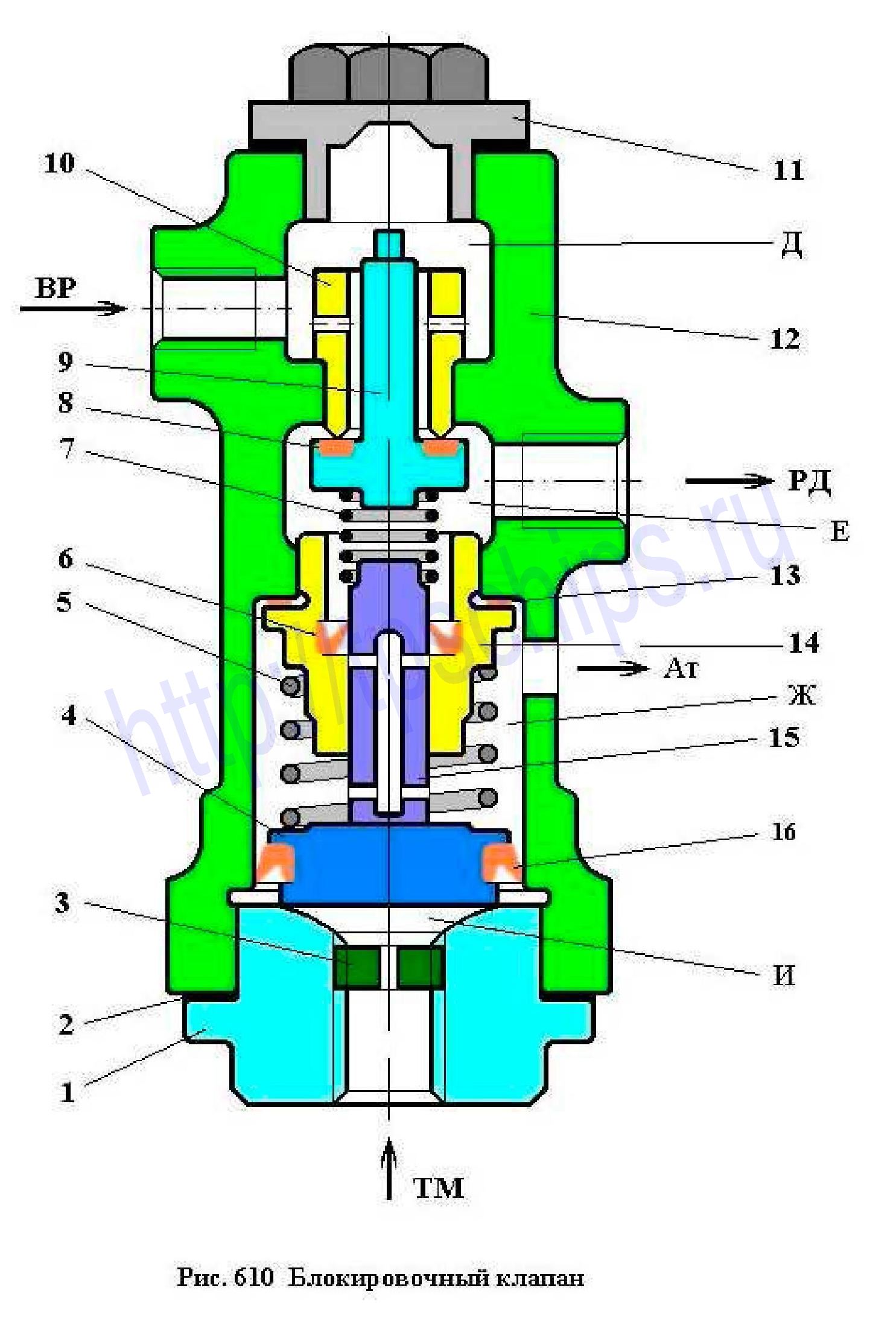

Блокировочный клапан (Рис. 6.10.) состоит из корпуса 12, крышки 1 с дроссельной
шайбой 3 и заглушки 11. Крышка и заглушка установлены
на прокладках 2. Корпус клапана
имеет отводы к воздухораспределителю (ВР)
и к управляющей камере реле давления (РД),
а также отверстие (Ат) для выхода
воздуха в атмосферу. Крышка 1
блокировочного клапана присоединяется к отводу тормозной магистрали (ТМ).
В нижней части корпуса расположен уплотненный
манжетой 16 поршень 4 со штоком 15 и направляющей втулкой 14.
Шток 15 в направляющей
втулке уплотнен манжетой 6 и имеет
осевой и радиальные каналы. Поршень 4
нагружен пружиной 5. Между корпусом 12 и направляющей втулкой 14 установлена прокладка 13.
В верхней части корпуса 12 установлен клапан 9 с
уплотнением 8 и направляющей втулкой
10 с радиальными отверстиями. Между клапаном 9 и штоком 15 поршня установлена пружина 7.
При давлении в тормозной магистрали
локомотива более 4,5 – 4,8 кгс/см2
поршень 4 со штоком 15 находятся в верхнем положении, при котором
пружины 5 и 7 сжаты и клапан 9 прижимается уплотнением 8 к направляющей втулке 10. При таком положении клапанной
системы сжатый воздух от воздухораспределителя не может попасть в
полость Е (в управляющую камеру реле
давления). Верхние радиальные каналы штока 15 заходят вверх (по рисунку
6.10.) за манжету 6 и полость Е оказывается сообщенной с полостью Ж и далее с атмосферой через отверстие
Ат в корпусе клапана. Иными словами,
управляющая камера реле давления через шток 15 поршня 4 сообщена с
атмосферой.
При выполнении ступени торможения поездным

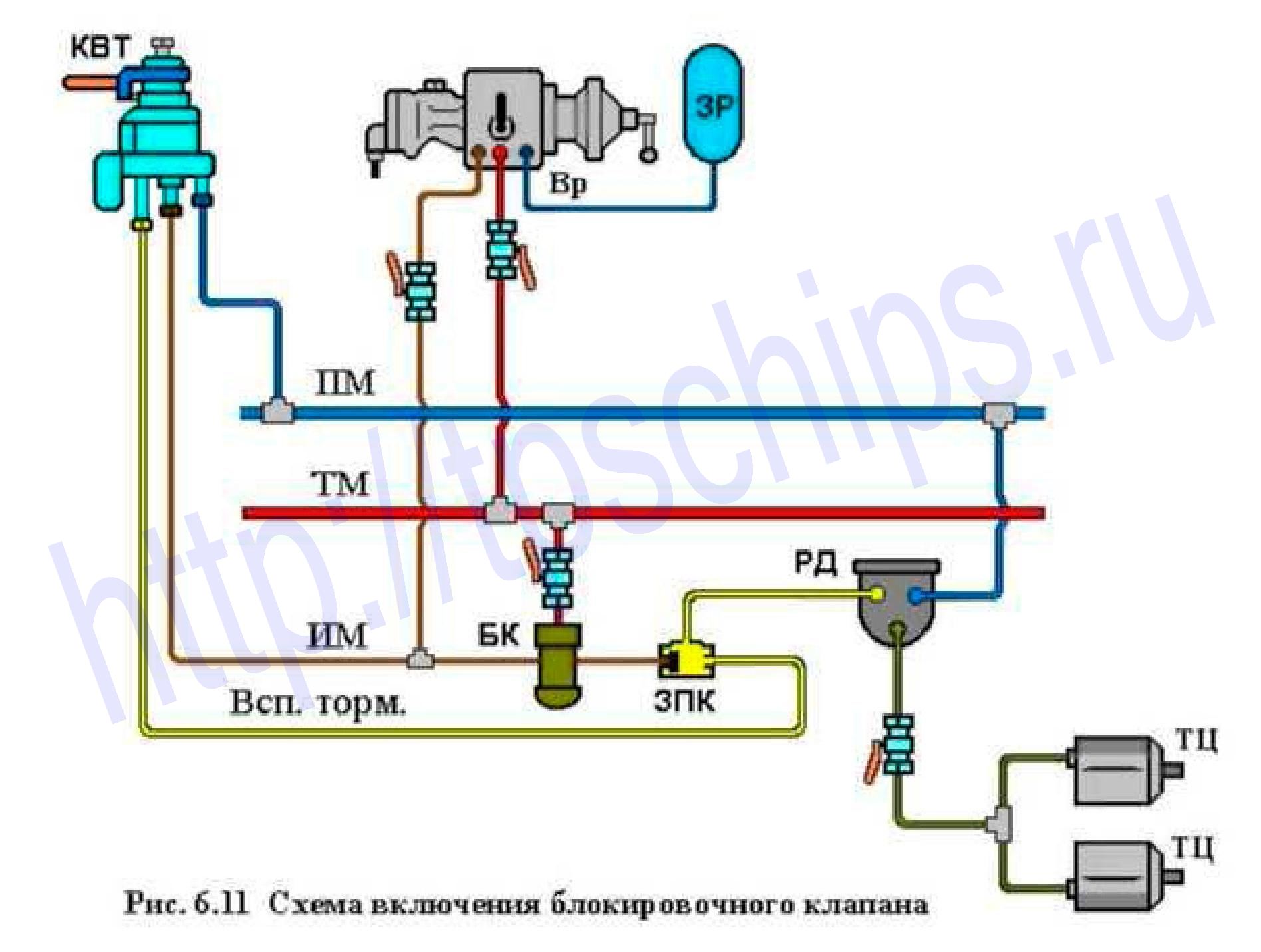

краном машиниста или при торможении краном усл.№ 254 (рис. 6.11) сжатый воздух поступает в магистраль
вспомогательного тормоза и далее к переключательному клапану ЗПК. который перемещается влево (по рис. 6.11.) и разобщает управляющую
камеру РД от атмосферы, сообщая ее с
магистралью вспомогательного тормоза. При этом реле давления наполняет тормозные
цилиндры (ТЦ) из питательной
магистрали (ПМ).
При
глубоком понижении давления в ТМ
(ниже 2,7 – 2,9 кгс/см2),
например, при саморасцепе секций или при разъединении межсекционных
рукавов, поршень 4 со штоком 15 под действием пружины 5 перемещается вниз (рис. 6.10.) и верхние радиальные
каналы в штоке 15 заходят вниз за
манжету 6, в результате чего полости
Е и Ж разобщаются между собой, то есть управляющая камеру РД разобщается от
атмосферы. Сработавший на торможение воздухораспределитель (рис. 6.11.) подключает запасный резервуар (ЗР) к импульсной магистрали (ИМ), в результате чего сжатый воздух из ЗР поступает в полость Д блокировочного клапана. При этом
клапан 9 (рис. 6.10.) отжимается
вниз от направляющей втулки 10 и пропускает воздух к переключательному клапану ЗПК (рис. 6.11.). Переключательный
клапан перемещается вправо (по рис. 6.11.)
и перекрывает магистраль вспомогательного
тормоза, пропуская воздух в управляющую камеру РД. Реле давления наполняет ТЦ
сжатым воздухом из питательной магистрали.
КОНСПЕКТ
Пособие для локомотивных бригад и
машинистов-инструкторов при проведении технических занятий
Подготовил:
инженер
производственнотехнического
отдела
Челябинск
|
Гостей: 4
