Компрессор КТ6(Эл), 7

Компрессор КТ6 двухступенчатый, трехцилиндровый с W-образным расположением, оборудован устройством для перехода на холостую работу при вращающемся коленчатом вале. Выпускаются модификации компрессоров КТ6, КТ6Эл и КТ7. Компрессоры КТ6 и КТ7 в основном применяются на тепловозах, снабжены разгрузочными устройствами, маслоотделителями и имеют привод через редуктор от главного вала дизеля.

Устанавливаемый на некоторых сериях электровозов компрессор КТ6Эл не оборудован разгрузочными устройствами и маслоотделителями и имеет привод от электродвигателя.

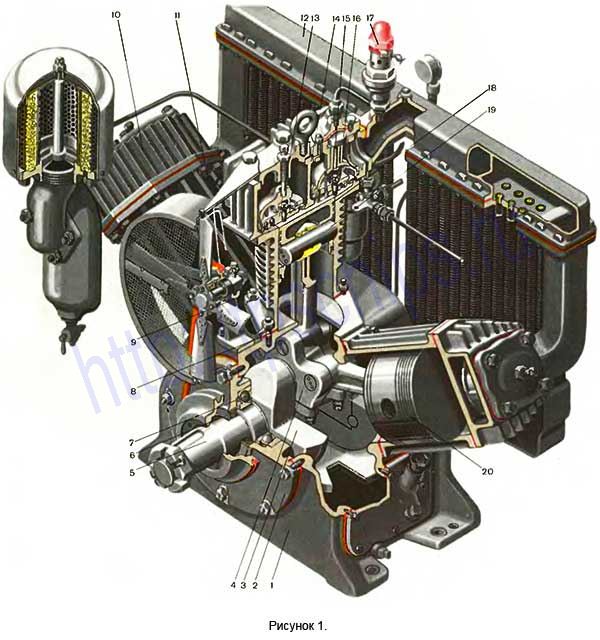

Состоит компрессор КТ6 (рисунок 1) из корпуса 1, двух цилиндров 11 низкого давления (ЦНД) диаметром 198 мм, одного цилиндра 9 высокого давления (ЦВД) диаметром 155 мм, холодильника 12 радиаторного типа с предохранительным клапаном 17 и шатунного узла 4.

Корпус имеет три привалочных фланца для цилиндров и люки на боковых поверхностях, закрытые крышками 2. Каждый цилиндр крепится к корпусу шестью шпильками 8 с постановкой уплотнительной прокладки и двух фиксирующих контрольных штифтов. К верхним фланцам цилиндров прикреплены клапанные коробки 10 и 14.

В клапанной коробке ЦВД смонтированы нагнетательный 13 и всасывающий 15 клапаны с разгрузочным устройством 16. Аналогичное устройство имеется и в крышках ЦНД. В боковых крышках 2 помещены шарикоподшипники 7 коленчатого вала 5, шейка которого уплотнена сальником 6.

Литые чугунные поршни 18 и 20 присоединены к верхним головкам шатунов с помощью поршневых пальцев 19 плавающего типа. На каждом поршне установлены четыре кольца – два верхних компрессионных и два нижних маслосъемных, расположенных острыми кромками к низу поршня.

Коленчатый вал 5 стальной штампованный, имеет две коренные шейки, опирающиеся на шарикоподшипники 7, и одну шатунную. Противовесы 3 приварены к выступам вала и укреплены стопорными пальцами.

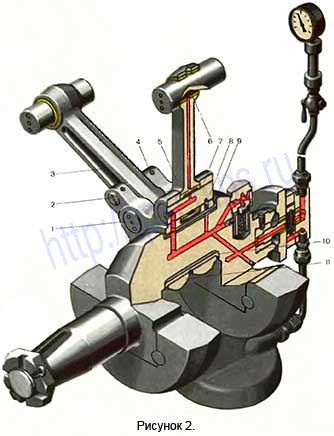

Шатунный узел состоит из трех шатунов (рисунок 2) – главного жесткого 3 и прицепных 5. Жесткий шатун соединен с головкой 7 двумя пальцами 1 и 2, застопоренными штифтами 4. Два прицепных шатуна прикреплены к головке шарнирно с помощью пальцев 8. В головки шатунов запрессованы бронзовые втулки 6.

Съемная крышка 11 прикреплена к головке четырьмя шпильками, два стальных вкладыша 9 и 10 залиты баббитом.

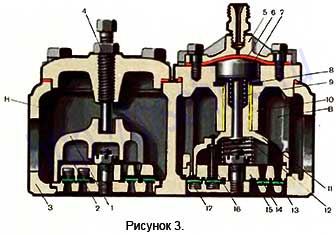

 Клапанная коробка (рисунок 3) имеет оребренный снаружи корпус 3. Внутренняя полость корпуса разделена перегородкой на две камеры: нагнетания Н, в которой расположен нагнетательный клапан 2, и всасывания В со всасывающим клапаном 15. Со стороны камеры В к коробке прикреплен воздушный фильтр без маслоотделителя, а со стороны камеры Н - холодильник радиаторного типа. Нагнетательный клапан прижат к корпусу коробки винтом 4 через упор 1.
Механизм разгрузочного устройства состоит из упора 11 с тремя пальцами 16, крышки 5, диафрагмы 6 и стержня 9. Пружина 12 отжимает вверх упор 11, а пружина 8 – поршень 7. Направлением для упора служит втулка, запрессованная в крышку 10.

Во всасывающем и нагнетательном клапанах установлены пластины 13 диаметром 108 х 81 мм (наружный диаметр х диаметр отверстия) и пластины 14 диаметром 68 х 40 мм. Конические ленточные пружины 17 (по три на каждую пластину) обладают большей жестко-стью на нагнетательных клапанах и меньшей на всасывающих.

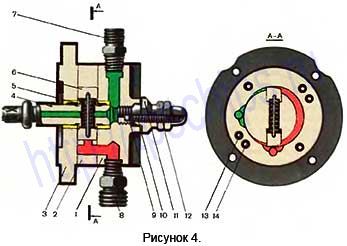

 Масляный насос (рисунок 4) состоит из крышки 1, корпуса 2 и фланца 3, соединенных четырьмя шпильками 14 и сцентрированных двумя штифтами 13. Вал 4 вращается в двух втулках. В пазы его вставлены две лопасти 6, которые при вращении разжимаются пружиной 5. квадратный хвостовик вала 4 вставляется во втулку, запрессованную в торец коленчатого вала. Через штуцер 8 масло всасывается из картера компрессора и по каналу внутри вала 4 нагнетается к подшипникам шатунов и шейке коленчатого вала.

Редукционный клапан представляет собой корпус 11, в котором размещены шарик 9, пружина 10 и регулировочный винт 12. Давление масла при частоте вращения вала 850 об/мин должно быть не ниже 2 кгс/см2. От штуцера 7, в который ввернут ниппель с отвер-стием 0,5 мм, отходит трубка к резервуару объемом 0,25 л с манометром.

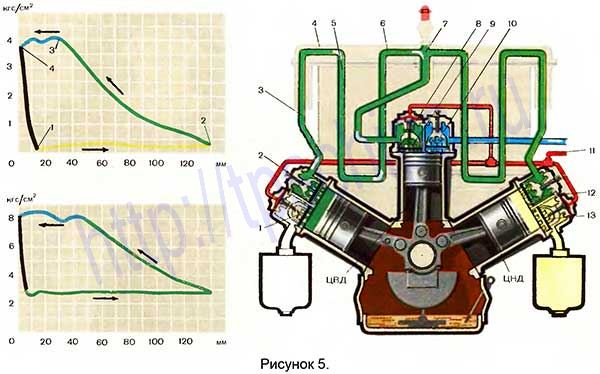

Индикаторные диаграммы (рисунок 5) работы компрессора показаны для ЦНД вверху и ЦВД внизу. На участке 1 – 2 (верхняя диаграмма) происходит всасывание воздуха в ЦНД, а на участке 2 – 3 – сжатие. Искривление в точке 1 объясняется сопротивлением всасывающего клапана при открывании. При движении поршня вверх на участке 2 – 3 воздух сжимается в цилиндре при закрытых клапанах. В точке 3 открывается нагнетательный клапан и на участке 3 – 4 воздух из ЦНД нагнетается в холодильник.

Вид диаграммы для ЦВД такой же, только давление будет более высоким.

Схема работы компрессора (рисунок 5) делится на три цикла: всасывание, первая ступень, сжатия и вторая ступень сжатия. В правом ЦНД происходит всасывание (желтый цвет) через фильтр и клапан 13 (нагнетательный клапан 12 закрыт), а в левом ЦНД – первая ступень сжатия (зеленый цвет) и нагнетание через клапан 2 (всасывающий клапан 1 закрыт) в холодильник.

Воздух по трубе 3 поступает в верхний коллектор 4, оттуда по ребристым трубам 5 в нижний коллектор, затем по второму ряду ребристых труб 6 в камеру 7, сообщенную с полостью крышки 8 ЦВД. Такой же процесс происходит и во втором ЦНД.

При движении вниз поршень ЦВД через клапаны 9 засасывает сжатый воздух из холодильника, при обратном ходе сжимает его и нагнетает через клапан 10 (синий цвет) в главные резервуары.

Если давление в главных резервуарах повышается сверх установленного регулятором давления, то по трубопроводу 11 воздух из этого регулятора поступает к разгрузочным устройствам ЦНД и ЦВД (красный цвет), отжимает пластины всасывающих клапанов и ком-прессор работает вхолостую.

Режим работы компрессора состоит их двух периодов: рабочего (подача воздуха, или ПВ) и холостого (работа на холостом ходу или остановка). При оптимальном режиме работы значение ПВ составляет 15 – 25%, при максимальном – 50%.

Номинальная производительность компрессоров КТ6 и КТ7 равна 5,7 м3/мин при час-тоте вращения вала 850 об/мин, компрессора КТ6Эл – 2,75 м3/мин при 440 об/мин.
