Электровоз ВЛ8 — магистральный электровоз постоянного тока.

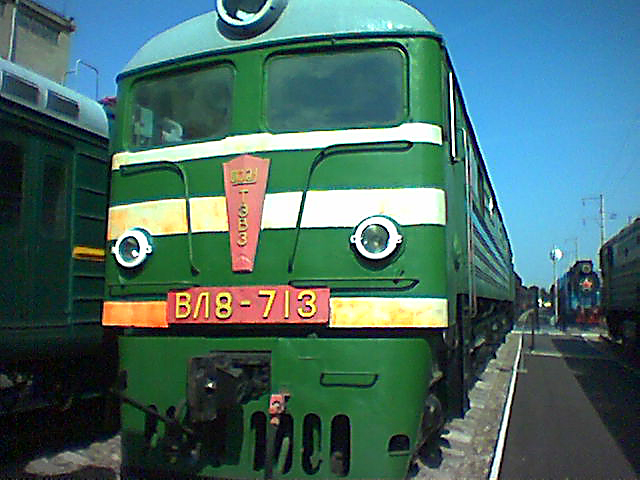

Электровоз ВЛ8 (Владимир Ленин,8-осный) — магистральный электровоз постоянного тока с осёвой формулой 2(20+20) выпускавшийся с 1953 по 1967 год.Причина создания электровоза - нехватка грузовых электровозов постоянного тока.Электровозы ВЛ22 не справлялись с такой работой.
Технические данные :
- Род тока и напряжение в контактной сети: постоянный, 3 кВ .
- Конструкционная скорость: 100 км/ч
- Часовая мощность ТЭД: 8x525 кВт
- Скорость часового режима: 42,6 км/ч
- Длительная мощность ТЭД: 8x470 кВт
- Скорость длительного режима: 44,3 км/ч
История:

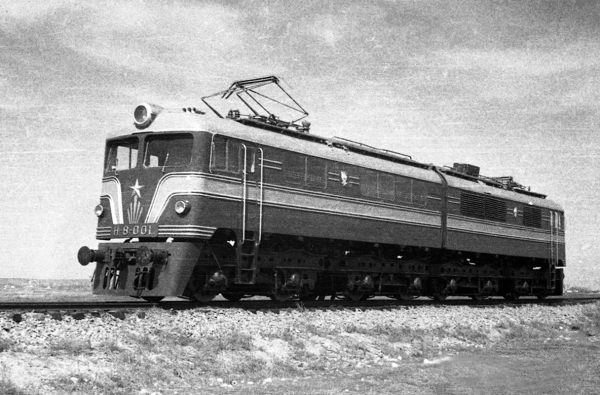

В 1952 году под руководством главного конструктора НЭВЗа Б. В. Суслова началось проектирование нового электровоза, а в марте 1953 года уже был изготовлен первый опытный восьмиосный электровоз Н8-001 . Схемы его электрических цепей соответствовали чертежу ОТН-354.001. Серия Н8 означала: Новочеркасский, восьмиосный.
На электровозе были применены принципиально новые тележки литой конструкции, подобные примененным на американских тепловозах ДБ. Все буксы были оборудованы подшипниками качения. Рессорное подвешивание, состоявшее из надбуксовых циллиндрических пружин и листовых рессор, было сбалансированным по каждой стороне тележки. Кузов электровоза был впервые выполнен без переходных площадок, полуобтекаемой формы. Двери располагались с боковых сторон кузова.
Для электровоза были вновь спроектированы новые тяговые электродвигатели НБ-406А с ненасыщенной магнитной системой, что позволяло им реализовывать полную мощность в большем диапазоне частот вращения. При напряжении на зажимах 1500 В эти ТЭД развивали длительную мощность 470 кВт и часовую 525 кВт.
Секции Н8 были постоянно механически и электрически соединены между собой и могли разъединяться только при ремонтах. Все силовые цепи были общими для обеих секций, что позволяло на сериесном соединении собирать в последовательную цепь все восемь ТЭД. На электровозе было реализовано рекуперативное торможение с противокомпаундированием возбудителей для уменьшения массы мотор-генераторов.
Схематически электровоз имел ставшую уже стандартной схему реостатного пуска с сериесным, сериесно-параллельным и параллельным соединениями ТЭД и применением 4-х ступеней ослабления возбуждения. Однако большинство электрических аппаратов и все вспомогательные машины были спроектированы заново на более высоком технологическом уровне. На Н8-001 впервые был применен новый двухполозный токоприемник П3.
Результаты контрольного взвешивания показали превышение весовых параметров по отношению к заданным — нагрузка от оси достигла 23,9 тс вместо 22,5 тс по проекту. Испытания электровоза в течение 1953—1954 гг. на Сурамском перевале и на участке Кропачево — Златоуст — Челябинск (на базе депо Златоуст) Южно-Уральской железной дороги показали его значительное превосходство над ВЛ22М. Н8-001 реализовывал длительное время касательную силу тяги 45-47 тс при скоростях 40-45 км/час, в отдельных случаях при пуске сила тяги достигала 54 тс.
В 1955 году была изготовлена опытная партия электровозов с номера 002 по 008.
В 1956 году начался серийный выпуск электровозов на Новочеркасском электровозостроительном заводе. Для увеличения выпуска электровозов к программе их выпуска решено было подключить Тбилисский электровозостроительный завод (ТЭВЗ). В 1957 году завод выпустил свой первый, опытный электровоз, а с 1958 года начался серийный выпуск.
Серийные электровозы по конструкции повторяли опытную серию, имелись лишь небольшие отличия.
Кузова и тележки электровозов ВЛ8 начиная с 1957 года изготавливал Луганский тепловозостроительный завод. Электровозы серии Н8, получили с января 1963 года обозначение серии ВЛ8. Электровозы строились по 1967 год включительно. Всего было выпущено 1715 электровозов, из них НЭВЗ построил 423 электровоза и ТЭВЗ 1292 электровоза.
До 1961 года они были самыми мощными в стране локомотивами, способными водить одиночной тягой на подъеме 9 ‰ поезда массой 3500 т со скоростью 40-42 км/ч.
Модификации:
На электровозах ВЛ8-185, 186 и 187 в системе рессорного подвешивания были поставлены резиновые элементы, которые уменьшили тряску и сделали ход электровоза более плавным. Однако эти элементы работали неудовлетворительно (выжимались) и в дальнейшем на электровозы не ставились.
Как известно, жесткие листовые рессоры благодаря большому внутреннему трению между листами работают как обыкновенные балансиры. Более мягкое рессорное подвешивание было испытано по предложению Московского института инженеров транспорта; в депо Златоуст в 1962 году на электровозе ВЛ8-627 были поставлены дополнительные пружины в местах присоединения рессорных подвесок к рамам тележек, что привело к уменьшению тряски и повышению плавности хода локомотива. Так как при измененной конструкции рессорного подвешивания наблюдался быстрый местный износ подвесок, эта система дальнейшего распространения не получила.
На электровозе ВЛ8-948 по проекту ПКБ ЦТ МПС в 1968 году были установлены вторые дополнительные опоры кузова, применены более мягкие рессоры, при которых статический прогиб их увеличился до 100 мм, поставлены упорные резиновые амортизаторы в роликовых буксах. Однако, как показали испытания, проведенные ЦНИИ МПС, поднять скорость электровоза при этих изменениях оказалось возможным лишь до 90 км/час. Поэтому от внедрения перечисленных выше изменений в дальнейшем отказались.
В 1973 году Всесоюзный научно-исследовательский тепловозный институт (ВНИИТИ) изменил рессорное подвешивание на электровозе ВЛ8-321: были поставлены цилиндрические пружины между балансиром и рамой тележки, по четыре пружинных опоры от секций кузова на рамы тележек; одновременно были поставлены упоры в буксах по типу букс тепловозов ТЭ3. Статический прогиб рессорного подвешивания достиг при этом 122 мм. Испытания этого электровоза дали положительные результаты: возможность повышения максимальной скорости по условиям воздействия на путь до 100 км/час. Это послужило основанием для начала проведения работ по модернизации рессорного подвешивания электровозов ВЛ8.
В период 1976—1985 гг. была произведена постановка на электровозы ВЛ8 возвращающих устройств, позволяющих поднять скорость с 80 до 90-100 км/час. Такие электровозы получили обозначение ВЛ8м.
С середины 70-х годов электровозы ВЛ8 стали часто применять в пассажирском движении, что потребовало применить на них некоторые устройства для вождения пассажирских поездов. Так на ВЛ8 появились розетки и кабели межвагонных отопительных соединений и розетки ЭПТ на «метельниках». Из-за наличия поворачивающегося в кривых «метельника», жестко закрепленного на раме тележки, кабель отопления поезда пришлось в нерабочем положении скручивать «восьмеркой» дабы исключить возможность его обрыва или перетирания. На некоторых участках с тяжелым профилем (например, Горячий Ключ — Туапсе Северо-Кавказской железной дороги) стали практиковать движение ВЛ8 двойной тягой. Для этого на лобовом листе между буферными фонарями устанавливали розетки межэлектровозных соединений. На украинских ВЛ8 при ремонтах устанавливали двухцветные буферные фонари аналогичные тем, что устанавливались на ВЛ11 и ВЛ10 поздних серий.
В настоящее время электровозы серии ВЛ8 эксплуатируют лишь железные дороги Украины, Армении, Грузии и Азербайджана.В России ВЛ8 остались только в ТЧ Кавказская,находятся в нерабочем состоянии.

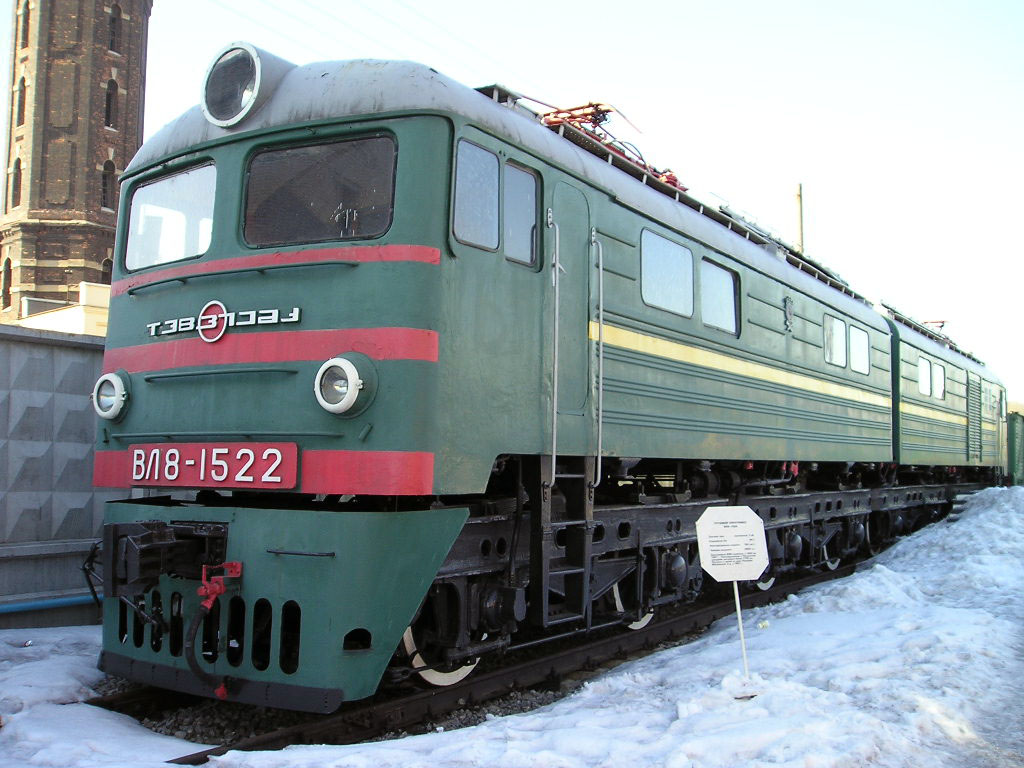

Кузов:
Кузов электровоза состоит из двух секций, незначительно различающихся между собой. Каждая секция имеет цельносварную конструкцию из профильной и листовой углеродистой стали. Материал основных деталей кузова-СтЗ ГОСТ 380-71. Обшивка стен кузова выполнена из листовой стали. Каждая секция кузова опирается на тележки двумя плоскими пятами и двумя дополнительными опорами. Пяты закреплены к раме кузова болтами, часть из которых установлена на прессовой посадке. К нижней плоской опорной поверхности пяты и к боковой цилиндрической поверхности приварены сменные стальные закаленные наличники. Смазка пяты осуществляется осевым маслом ГОСТ 610-72 с помощью масленок, расположенных под рамой кузова. Дополнительная опора состоит из стального стакана с чугунной прокладкой, скользящей по опорной плите рамы тележки, и двух резиновых амортизаторов толщиной 25 мм каждый, разделенных стальными прокладками. Измене, ием числа и толщины стальных прокладок в дополнительной оно 1е регулиругот положение рамы тележки, а также усилия на доиолн гтельные опоры и зазоры межте-158 лежечных сочленений. От попадания на опоры пыли и грязи предусмотрены заслонки из тонколистовой стали. Смазка к дополнительной опоре подается из масленок, расположенных на тележке.
Для регулирования нагрузок на дополнительные опоры и зазоров в сочленениях тележек необходимо вывести электровоз на прямой выверенный участок пути. Изменяя толщину и число стальных прокладок 8 , регулируют нагрузки на дополнительные опоры и зазоры в сочленениях тележек. При этом нагрузка на дополнительные опоры должна быть следующей: на I и IV тележках- не менее 18632,8 H, а на II и III тележках-не менее 32361.9 Н.
Может быть рекомендован следующий способ определения нагрузок на дополнительные опоры. Измеряют высоту резиновых амортизаторов 1 в свободном состоянии. Кузов опускают на тележки и определяют усадку амортизаторов по разности высот. Усилие на опору рассчитывают по усадке резиновой шайбы из расчета жесткости резины 9316 Н/мм. Данный способ применим только для резиновых шайб и свежей резины, которые находились в эксплуатации не более двух лет. После истечения указанного срока резиновые амортизаторы необходимо заменить.
Рама кузова электровозов до № 018 имеет две хребтовые балки из двутавров № 45а, а с электровоза № 019 одну центрально расположенную хребтовую балку, сваренную из двух швеллеров № 30с и двух накладок. Боковые стены кузова имеют листовую обшивку толщиной 2,5 мм. Для улучшения внешнего вида электровоза и уменьшения короблений обшивка стен выполнена с продольными гофрами.
Кабина отделена от машинного помещения перегородкой. К перегородке приварены две песочницы, между которыми образуется ниша, используемая как шкаф. На крыше 1-й секции кузова имеется люк, служащий для доступа на крышу электровоза. Крыша люка снабжена блокировкой, позволяющей открыть люк лишь при опущенном токоприемнике и поднять токоприемник лишь после закрытия люка.
Для удобства и безопасности работ на крыше установлены металлические трапы и поручни.Вместимость песочниц 3920 л. Заправку песочниц производят через специальные люки, расположенные на крыше электровоза. Во избежание засорения при заправке в верхней части песочниц установлены сетки; в нижней части предусмотрены люки для очистки.
