2ЭС9: зачем Восточному полигону двенадцать осей в двух секциях

Выпуск №4 · Как устроена железная дорога · Срез источников: 31 октября 2026 года

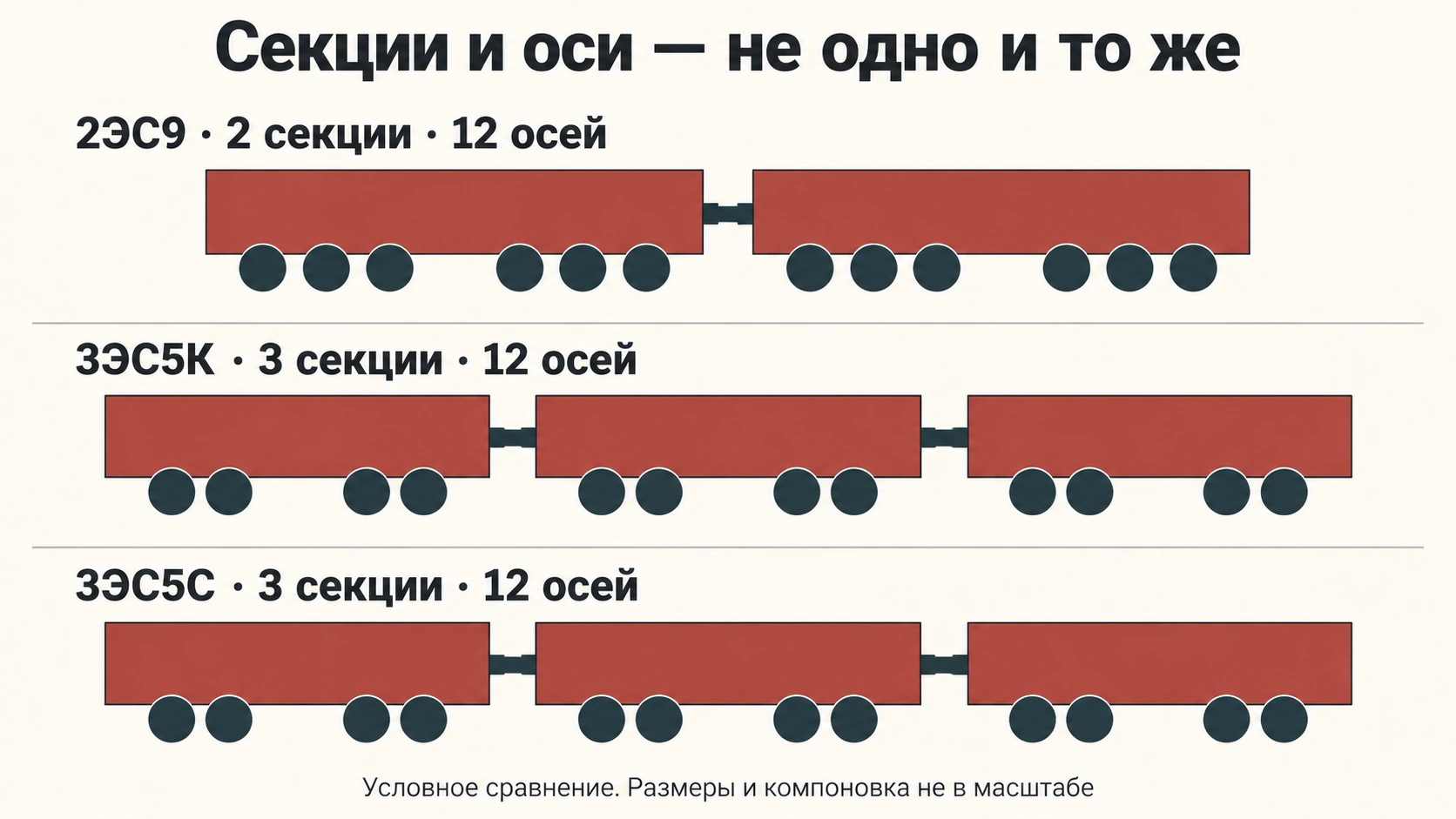

Обложка и схема созданы с помощью ИИ. Обложка — художественный образ заводской проверки, а не фотография конкретного 2ЭС9. Схема сравнивает число секций и осей; размеры и компоновка условны.

У грузового поезда есть обманчивое свойство: его трудно оценить взглядом. Сотня вагонов медленно проходит мимо платформы, и кажется, что достаточно поставить во главе ещё более мощную машину — и всё поедет быстрее. Но железная дорога задаёт инженеру сразу несколько вопросов. Чем питать двигатели? Как передать усилие рельсам? Сколько места займёт оборудование? И что случится, когда поезд встретит подъём?

Новый 2ЭС9 интересен тем, как собраны эти ответы. Его главная интрига видна ещё до поездки: две секции, но двенадцать осей. Цифра «2» в начале обозначения рассказывает о секциях, а не о числе тележек или колёсных пар. Именно с этой разницы стоит начать знакомство с новой машиной.

Сначала — важная граница: 2ЭС9 ещё не серийный работник РЖД

23 октября 2026 года ТМХ сообщил о завершении сборки и окраски первого опытного 2ЭС9 на Новочеркасском электровозостроительном заводе. Начались контрольно-наладочные испытания: от стационарных проверок — к питанию от контактной сети и движению на заводском кольце. Это заводской этап опытной машины. Он не подтверждает начало регулярных перевозок на сети РЖД. Сообщение ТМХ о первом образце, 23 октября 2026 года.

Почему это важно? У собранной машины уже есть кузов, оборудование и проектные возможности. У серийного локомотива в эксплуатации должны появиться ещё и подтверждённые результаты: работа на маршрутах, обслуживание, накопленный пробег и поведение разных экземпляров. Между красивой заводской фотографией и устойчивой перевозочной работой лежит самостоятельная инженерная история.

Две секции не означают восемь осей

По сообщению производителя, 2ЭС9 — грузовой электровоз переменного тока с асинхронным тяговым приводом. В каждой секции две трёхосные тележки; вместе получается двенадцать ведущих осей. Заявлены длительная мощность 12 600 кВт и максимальная скорость 120 км/ч. Машину создают для тяжеловесного движения Восточного полигона, с целевой массой поезда до 7100 тонн. Исходные параметры ТМХ.

Для сравнения, знакомый трёхсекционный «Ермак» 3ЭС5К тоже имеет двенадцать осей: по четыре в каждой из трёх секций. У него иначе сгруппированы кабины, кузова и ходовая часть. Поэтому сокращение числа секций само по себе не означает ни уменьшения числа двигателей, ни сокращения сцепных осей. Смотреть нужно на всю осевую формулу, а не только на первую цифру названия.

ТМХ приводит для 3ЭС5К формулу 3 × (2о–2о). Это три секции с двумя двухосными тележками в каждой. Характеристики семейства «Ермак». Две компоновки отвечают на похожую перевозочную задачу разной конструкцией. Выбрать победителя по числу соединений кузовов невозможно: нужны масса, ограничения пути, обслуживание и результаты поездок.

Мощность нужно сравнивать в одном режиме

В таблице сведены опубликованные производителями значения длительной, или продолжительной, мощности. Это удобнее, чем сравнивать самое большое число из каждого рекламного материала. Часовая и кратковременная мощности относятся к другим режимам и требуют отдельного пояснения.

Источники: таблица ТМХ для «Ермака», презентация ТМХ для 2ЭС5С/3ЭС5С, сообщение о 2ЭС9. Это сопоставление заявленных характеристик, а не сравнительное испытание трёх машин на одном маршруте.

Отсюда следует неожиданный вывод: одна и та же суммарная мощность может оказаться в двухсекционном и трёхсекционном локомотиве. Новизна конструкции не сводится к добавленным киловаттам. Важны способ размещения оборудования, управление приводом и то, как машина реализует возможности в поездке.

Почему киловатты не равны силе тяги

В простой механической модели мощность связана с силой и скоростью: P = F × v. Возьмём условные 10 МВт уже на колёсах, без потерь между рассматриваемыми точками. При 50 км/ч это соответствует примерно 720 кН, а при 100 км/ч — 360 кН. Мощность та же, сила вдвое меньше.

Это авторский учебный расчёт, не тяговая характеристика 2ЭС9. Он не описывает трогание и не учитывает сцепление, ограничения оборудования и реальные потери. Но показывает, почему фраза «столько-то мегаватт» ещё не отвечает на вопрос, как локомотив поведёт состав на каждом участке. Чтобы сдвинуть поезд, удержать его скорость и пройти подъём, нужны разные точки реальной характеристики.

По той же причине число «7100 тонн» нельзя превратить в обещание для любой линии. Масса поезда взаимодействует с профилем, кривыми, состоянием пути и условиями движения. Даже очень мощной машине нужна подходящая инфраструктура. ТМХ прямо указывает применение семейства «Ермак» на Транссибирской и Байкало-Амурской магистралях. Назначение «Ермака» у производителя.

Что меняет асинхронный привод

Система питания линии и устройство двигателя — разные уровни. Контактная сеть отдаёт энергию, а тяговое оборудование подготавливает её для двигателя и регулирует работу привода. Современная силовая электроника позволяет управлять параметрами питания, а через них — работой двигателя.

В зарубежной компонентной практике Siemens Mobility описывает платформы преобразователей для сетей постоянного и переменного тока и управление трёхфазным приводом. Siemens Mobility о тяговых преобразователях. Это иллюстрация общего инженерного принципа, не утверждение об оборудовании Siemens в 2ЭС9.

Асинхронный мотор поэтому следует рассматривать вместе с преобразователем, охлаждением, датчиками и программным управлением. Хорошая машина получается из согласованной системы. Один новый тип двигателя не доказывает автоматически заданную экономию энергии или надёжность на протяжении всего срока службы.

Почему «Орлец» и 2ЭС9 нельзя сравнивать только по двум секциям

Вторая новая машина переменного тока — 2ЭС11 «Орлец». По карточке «Уральских локомотивов», двухсекционное исполнение имеет восемь осей и 8000 кВт продолжительной мощности. Это другая компоновка, чем двенадцатиосный 2ЭС9. Карточка производителя 2ЭС11.

Различается и подтверждённый этап готовности. 19 августа 2026 года завод сообщил о сертификате на «Орлец» и возможности приступить к серийному выпуску. Названная установочная серия из 50 локомотивов не равна 50 уже переданным машинам. Сообщение о сертификате 2ЭС11.

Для читателя это полезная проверка любого обзора новой техники: сначала выяснить, что именно сравнивают, затем — какие данные уже подтверждены. Название семейства, опытный образец, разрешение на выпуск и регулярная работа рассказывают о разных событиях.

Какие ответы принесёт эксплуатация

После заводского этапа особенно интересны будут три группы результатов. Первая — тяговая: как машина ведёт сопоставимые составы на конкретном профиле. Вторая — энергетическая: сколько энергии требуется на одинаковую перевозочную работу при сравнимых условиях. Третья — сервисная: какие отказы возникают, сколько времени занимает обслуживание и как быстро локомотив возвращается в работу.

Пока таких данных для регулярной работы 2ЭС9 в рассмотренных первичных материалах нет. Поэтому сегодня честнее обсуждать инженерную задачу и заявленную конструкцию, чем объявлять завершённую смену поколений. Новость о сборке важна как начало проверки большого замысла.

За следующими этапами будем следить по датированным сообщениям производителя и перевозчика. А уже работающая современная тяга требует своих разборов: «Ермак», «Синара», «Гранит», «Малахит», пассажирские ЭП1М и ЭП2К. Двухсистемный ЭП20 мы рассмотрели отдельно — как два рода тока помогают выигрывать время. 2ЭС9 добавляет к этой карте другой вопрос: как собрать тяжёлую грузовую тягу в двух секциях, сохранив двенадцать ведущих осей.
