Полный текст главы 3 книги Л. Е. Венцевича: скорость, время, путь, тормозное давление, АЛСН, САУТ и направление движения. 12 примеров и 12 оригинальных рисунков.
40 мин чтения
Полный текст главы 3. Л. Е. Венцевич, «Локомотивные скоростемеры и расшифровка скоростемерных и диаграммных лент», М.: УМК МПС России, 2002, печатные с. 64–99. Текст, формулы и примеры сверены со сканами, рисунки 17–28 извлечены из оригинала. Описанные нормы и устройства относятся к изданию 2002 года и не заменяют действующие инструкции.
3.1. Масштаб и определение скорости
Рассматривая работу механизма скоростемера, можно отметить, что максимальный подъем сегмента по шлицевому валику составляет 40 мм. Эта величина подъема определяет максимальную величину подъема писца скорости, которая также равна 40 мм.
Скорость фиксируется в виде кривой линии на нижнем поле скоростемерной ленты, которое носит название «поле скорости» (это поле шириной 40 мм находится между нижними и средними наколами).
На скоростемере со шкалой до 150 км/ч писец скорости поднимается на 40 мм, тогда 150 : 40 = 3,75, где 150 — предел измерения и максимальная величина скорости на шкале скорости скоростемера; 40 — величина максимального подъема писца скорости. Тогда 1 мм = 3,75 км/ч; 1 : 3,75 = 0,267, или 1 км/ч = 0,267 мм. Следовательно, на скоростемере со шкалой до 150 км/ч каждый миллиметр подъема писца скорости соответствует скорости 3,75 км/ч.
На скоростемере со шкалой до 225 км/ч каждый миллиметр подъема писца соответствует скорости 5,625 км/ч: 225 : 40 = 5,625, так как при максимальной скорости 225 км/ч высота подъема писца скорости та же, т. е. 40 мм; следовательно, 1 : 5,625 = 0,178; 1 км/ч = 0,178 мм подъема писца скорости.
Для того чтобы определить скорость движения в какой-то точке, необходимо замерить высоту подъема кривой скорости в этой точке относительно линии нулевой скорости. На скоростемерной ленте линией нулевой скорости является линия нижних километровых наколов. Если эти линии не совпадают, то линия нижних наколов является основной, от нее производится измерение высоты подъема писца скорости. Если высоту подъема писца скорости (в миллиметрах) умножить на масштаб скорости данного скоростемера, получим скорость, записанную скоростемером.
Рассмотрим варианты определения действительной скорости в зависимости от изменения диаметра колесной пары, от которой приводится в действие скоростемер.
Пример 1. Измерение скорости от линии наколов.

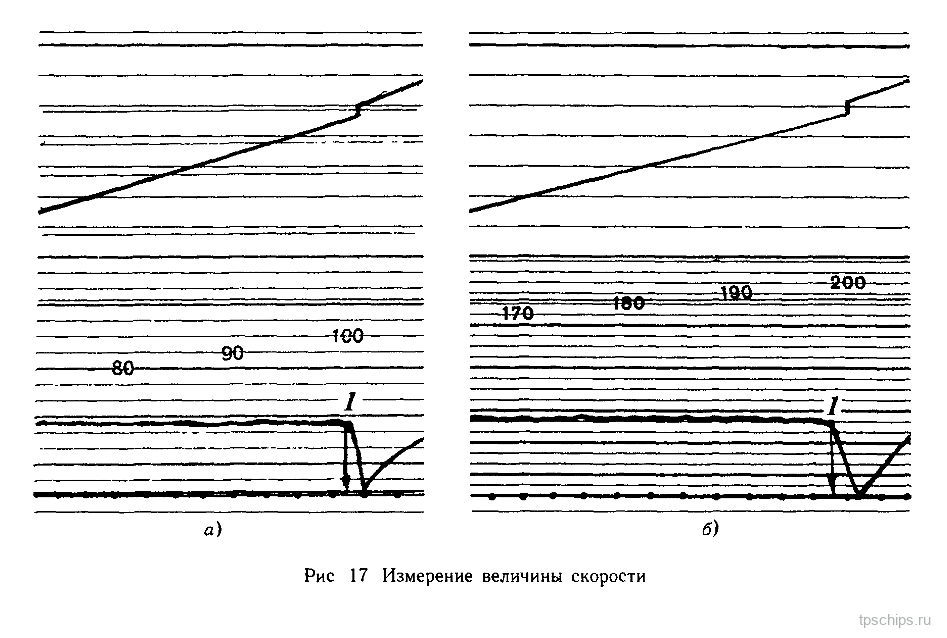

На скоростемерной ленте электровоза ВЛ10 (рис. 17, а) в точке 1 зафиксирована скорость 45 км/ч. На этом электровозе стоит скоростемер со шкалой скорости до 150 км/ч. Проверим значение скорости по высоте подъема писца скорости от нулевой линии скорости.
На этой скоростемерной ленте писец скорости начинает запись от линии нижних километровых наколов, которая является линией нулевой скорости. Писец скорости в точке 1 поднялся от линии нижних наколов на 12 мм. Следовательно, скорость, записанная на ленте, равна 12 · 3,75 = 45 км/ч, что и подтверждается визуально.
Для определения действительной скорости необходимо знать расчетный диаметр колеса: для электровоза ВЛ10 расчетный диаметр равен 1180 мм. Кроме того, необходимо знать и фактический диаметр колеса.
Рассмотрим три варианта:
При полной толщине бандажа фактический диаметр колеса 1250 мм.
При среднем изношенном бандаже фактический диаметр колеса 1180 мм.
При изношенном бандаже фактический диаметр колеса 1150 мм.
По первому варианту определим поправку на погрешность от износа бандажа: 1180 : 1250 = 0,944. Действительная скорость электровоза в этом случае: 45 км/ч : 0,944 = 47,67 км/ч.
По второму варианту поправка на погрешность от износа бандажа: 1180 : 1180 = 1. Действительная скорость электровоза: 45 км/ч : 1 = 45 км/ч.
По третьему варианту поправка на погрешность от износа бандажа: 1180 : 1150 = 1,026. Действительная скорость электровоза: 45 км/ч : 1,026 = 43,86 км/ч.
Следовательно, при скорости 45 км/ч (рис. 17, а), записанной на скоростемерной ленте, в зависимости от износа бандажа колесной пары действительная скорость электровоза ВЛ10 в нашем случае может быть от 43,86 до 47,67 км/ч.
На основании этого можно сделать вывод, что для точного определения действительной скорости необходимо учитывать влияние фактического диаметра колесной пары, от которой работает привод скоростемера.
На рис. 17, б показан пример, когда в скоростемер со шкалой до 150 км/ч по причине нехватки соответствующих лент поставлена скоростемерная лента, не соответствующая этому типу скоростемера, т. е. лента до 225 км/ч.
В таком случае для первичного, быстрого определения величины скорости используется шаблон (см. рис. 29 из гл. 4), на котором на краю поля скорости с одной стороны прочерчены линии скорости с интервалом 2,67 мм, т. е. через 10 км/ч. При отсутствии такого шаблона для определения величины скорости, записанной на ленте, измерим высоту подъема писца скорости от нижних наколов в точке 1 (рис. 17, б), она равна 12 мм. Умножая величину подъема писца скорости от линии нижних наколов на масштаб скорости данного скоростемера, получим величину скорости, которая записана на этой ленте: 12 · 3,75 = 45 км/ч.
Необходимо отметить, что применение скоростемерных лент, не соответствующих типу скоростемера, усложняет их расшифровку и отрицательно сказывается на качестве расшифровки таких лент.

Пример 2. Влияние изменения диаметра бандажа.
В этом примере рассмотрим два варианта определения действительной скорости тепловоза ТЭП60, имеющего расчетный диаметр колеса 1010 мм:
При полной толщине бандажа фактический диаметр 1050 мм.
При изношенном бандаже фактический диаметр 990 мм.

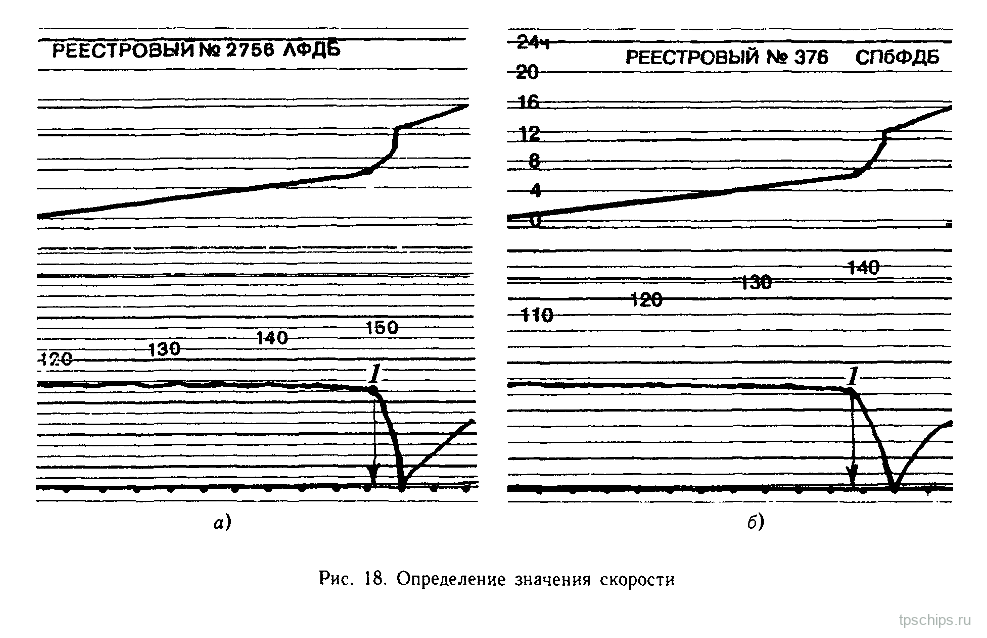

На скоростемерной ленте тепловоза ТЭП60, который оборудован скоростемером со шкалой до 225 км/ч, в точке 1 записана скорость 90 км/ч (рис. 18, а).
Проверим значение скорости по высоте подъема писца скорости от линии нижних наколов, т. к. на этом скоростемере писец начинает запись точно от линии нижних наколов. Писец скорости в точке 1 поднялся от линии нижних наколов на 16 мм. Масштаб скорости для скоростемера со шкалой до 225 км/ч в источнике указан как 5,626; расчет: 16 · 5,625 = 90 км/ч, что соответствует скорости, записанной на ленте.
Определяем поправку на погрешность от износа бандажа при полном бандаже: 1010 мм : 1050 мм = 0,961. Тогда действительная скорость тепловоза при записанной на ленте 90 км/ч составит 90 км/ч : 0,961 = 93,65 км/ч.
Определяем поправку на погрешность от износа бандажа при изношенном бандаже: 1010 мм : 990 мм = 1,02. Действительная скорость тепловоза при записанной на ленте 90 км/ч составит 90 км/ч : 1,02 = 88,23 км/ч.
Рассмотрим вариант определения скорости, если скоростемер заправлен нетиповой скоростемерной лентой (рис. 18, б). В этом случае для первичного определения скорости необходимо применять шаблон (рис. 29, гл. 4), на котором на поле скорости шириной 40 мм с правой стороны прочерчены линии скорости с интервалом 1,78 мм между линиями, т. е. через 10 км/ч.
При отсутствии шаблона необходимо замерить высоту подъема писца скорости от линии нижних наколов. В точке 1 (рис. 18, б) высота подъема писца скорости 16 мм; умножаем ее на соответствующий масштаб: 16 · 5,625 = 90 км/ч.
Эти примеры показывают, что для определения действительной скорости локомотива необходимо учитывать влияние фактического диаметра колесной пары, от которой приводится в действие скоростемер.

Фактический диаметр колесной пары влияет и на величину скорости, записанную писцом скорости на скоростемерной ленте. В дальнейшем будем подразделять величину скорости в соответствии с определениями:
Скорость, записанная на скоростемерной ленте, — это скорость, которую показывает стрелка скоростемера и записывает писец скорости.
Действительная скорость — это скорость, определенная с учетом поправки на износ бандажа.
3.2. Масштаб и определение регистрации времени
Время фиксируется на верхнем поле скоростемерной ленты — поле времени. Минутный писец, или писец времени, расположен на одной вертикали с писцом скорости.
На скоростемерной ленте на 5 мм выше линии максимальной скорости находится нулевая линия отметки минут и часов, а выше ее на 30 мм проходит линия времени, соответствующая одновременно 30 минутам по регистрации минут и 24 часам по регистрации часов.
В промежутке между крайними линиями через каждые 5 мм проходят параллельные линии с оцифровкой 0, 5, 10, 15, 20, 25, 30 для минут, следовательно, масштаб записи минут 1 мм = 1 минута; 30 мм : 30 мин = 1 мм/мин. Каждые 30 минут минутный писец прочерчивает вертикальные линии спада.
Во время стоянки локомотива минутный писец записывает вертикальную линию, высота которой зависит от времени стоянки. При движении минутный писец записывает наклонную линию, угол наклона писца зависит от скорости локомотива (рис. 19).
Параллельные линии через 5 мм на поле времени скоростемерной ленты имеют также и часовую оцифровку 0, 4, 8, 12, 16, 20, 24, откуда масштаб часовых наколов равен 30 мм : 24 ч = 1,25 мм/ч; 1,25 мм = 1 ч.
Время в часах определяется по проколам ленты. Игла часовых наколов делает прокол скоростемерной ленты с обратной стороны лицевого слоя ленты на расстоянии 6 мм левее каждого второго спада минутного писца (рис. 19).
Каждый час игла, которая производит наколы, поднимается на 1,25 мм. Расположение часовых наколов по высоте на скоростемерной ленте может не соответствовать регистрируемому часу. Это происходит, если при заводе часов и установке точного времени стрелки часов переводились в обратном направлении (против движения часовой стрелки), что недопустимо.
Отсутствие часовых наколов свидетельствует о неудовлетворительной регулировке иглы наколов. Зависание минутного писца, а также случаи, когда линия спада короче 30 мм, свидетельствуют о неудовлетворительной регулировке механизма часов или о повышенной жесткости пружины писца.
Пример 3. Определение времени стоянки и времени хода.

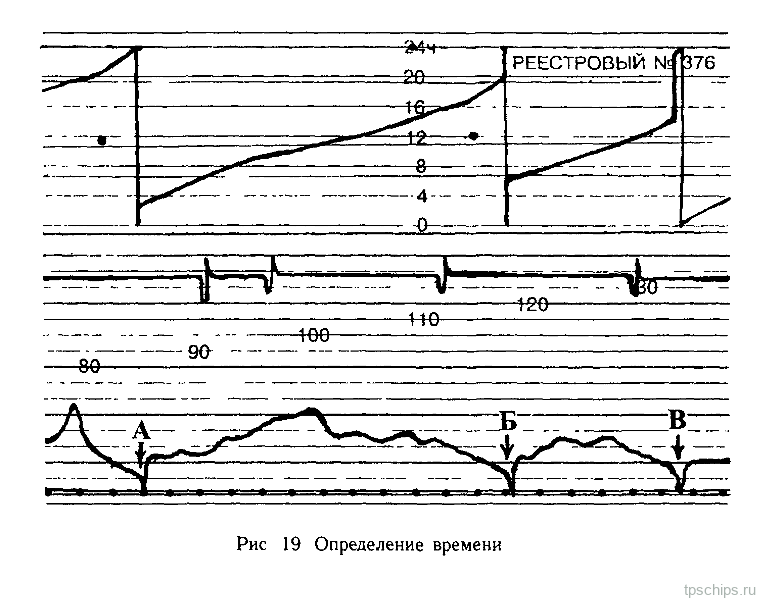

В пункте А (рис. 19) поезд был остановлен ровно в 11 часов. Время остановки совпало со спадом минутного писца, произошедшим после часового накола 11 часов. Следующий спад минутного писца произошел также после 11-часового накола. Значит, в пункте А поезд простоял, пока после спада писец поднялся до максимума, затем произошел очередной спад, и спустя 3 минуты поезд отправился. Следовательно, отправление из пункта А произошло в 11 часов 33 минуты.
До пункта Б поезд следовал 22 минуты и был остановлен в 11 часов 55 минут. В пункте Б, где поезд простоял 13 минут, произошел спад минутного писца и часовой накол 12 часов (т. к. накол совпал с линией 12 часов). Из пункта Б поезд отправился в 12 часов 08 минут и следовал до пункта В 10 минут. Он остановился в пункте В в 12 часов 18 минут, простоял 11 минут, после чего отправился и через 1 минуту произошел следующий спад минутного писца.

3.3. Масштаб и определение пройденного пути
Масштаб пройденных 1000 метров пути составляет 5 мм записи на скоростемерной ленте при нормальной перфорации, т. е. когда расстояние между наколами 5,0 мм.
Пройденный путь через каждые 5 мм фиксируется тремя рядами наколов на скоростемерной ленте, которые хорошо различимы в нижней, средней и верхней частях ленты.
Масштаб наколов (обычно его обозначают буквой a) может нарушаться по причине неудовлетворительной работы лентопротяжного механизма.
Инструкцией по ремонту локомотивных скоростемеров допускается изменение расстояния между двумя наколами от 4,9 до 5,1 мм. В процессе эксплуатации из-за неудовлетворительной работы лентопротяжного механизма расстояние между наколами может доходить до 5,7 мм. Значительное изменение масштаба наколов удлиняет или укорачивает скоростемерную ленту с одного и того же участка и тем самым затрудняет расшифровку. В таких случаях для нахождения на скоростемерной ленте нужных точек необходимо пользоваться номограммой (рис. 20).

Действительное расстояние, пройденное локомотивом, можно определить на скоростемерной ленте с измененной перфорацией, применив формулу (1):
Sд = x · 1000 / a, м,
для этого надо на ленте определить масштаб наколов a.

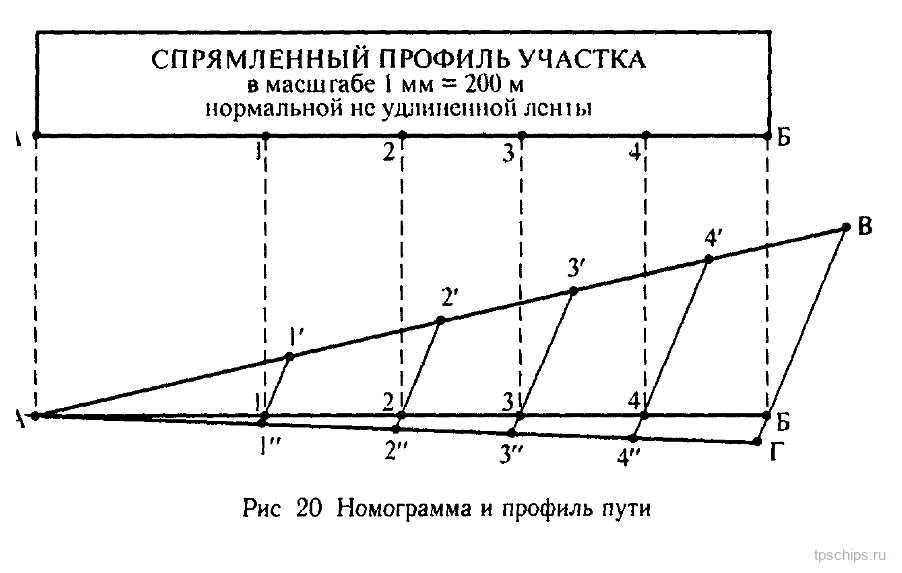

Допустим, необходимо точно установить, в каком месте начиналось снижение скорости при проверке действия тормозов в пути следования. Соответствует ли это место установленным сигнальным знакам «Начало торможения» и «Конец торможения». Другой вариант — соответствует ли это место сигнальным знакам «Начало опасного места» и «Конец опасного места», или ещё какому-то варианту, требующему снижения скорости в конкретном месте.
Пример 4. Определение расстояния

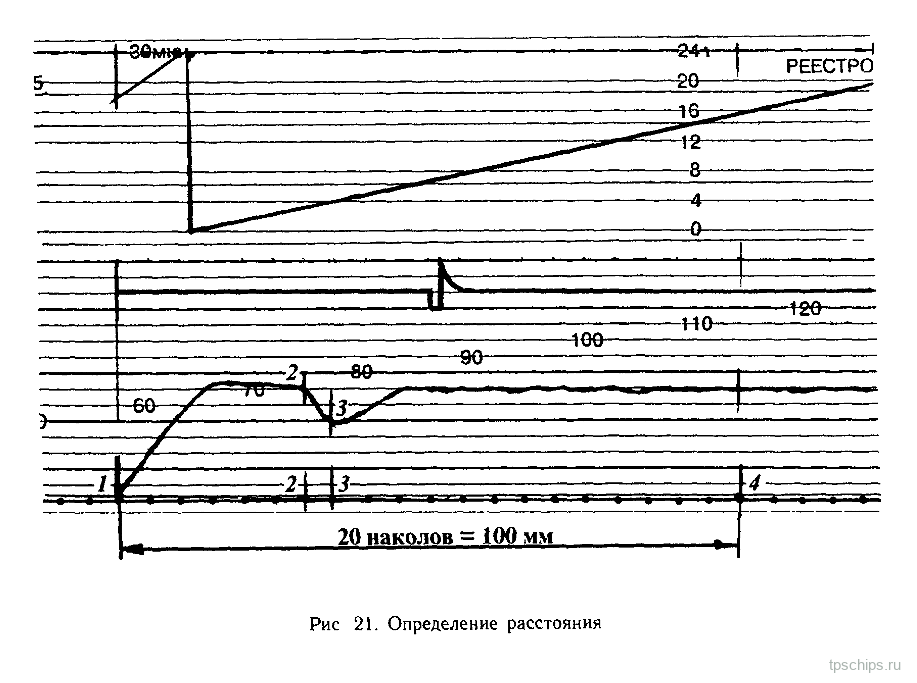

На скоростемерной ленте электровоза ВЛ10 (рис. 21) после отправления из пункта 1 записана скорость 70 км/ч. В точке 2, находящейся на расстоянии 30 мм по ленте от точки 1, началось снижение скорости, которая на расстоянии 4 мм по ленте от точки 2 (в точке 3) снизилась до 50 км/ч. Необходимо определить действительное расстояние между точками 1 и 2 и между точками 2 и 3, на котором снижалась скорость.
Определяем масштаб наколов способом, рекомендованным инструкцией по эксплуатации локомотивных скоростемеров. Для этого на ленте от точки 1 отсчитываем 20 наколов (километров), получаем точку 4. На скоростемерной ленте (рис. 21) расстояние между точками 1—4 составляет 100 мм. Следовательно, масштаб наколов a = 100 : 20 = 5,0 мм.
По формуле (2) определяем пройденное на ленте расстояние 1—2:
Sд = (30 · 1000) / 5,0 = 6000 м.
Расстояние 2—3 равно (4 · 1000) / 5,0 = 800 м.
Для определения действительного расстояния необходимо учесть поправку на погрешность от износа бандажа. Для этого воспользуемся данными из примера 1, где для полного бандажа электровоза ВЛ10 введена поправка 0,944, а для изношенного бандажа — 1,026.
Тогда при полном бандаже действительное расстояние между точками 1 и 2 составит 6000 м : 0,944 = 6356 м.
Действительное расстояние, на котором снижалась скорость, между точками 2 и 3 при полном бандаже: 800 м : 0,944 = 847 м.
При изношенном бандаже расстояние 1—2 составит 6000 м : 1,026 = 5847 м, а расстояние 2—3 — 800 м : 1,026 = 779 м.

Пример 5. Масштаб наколов

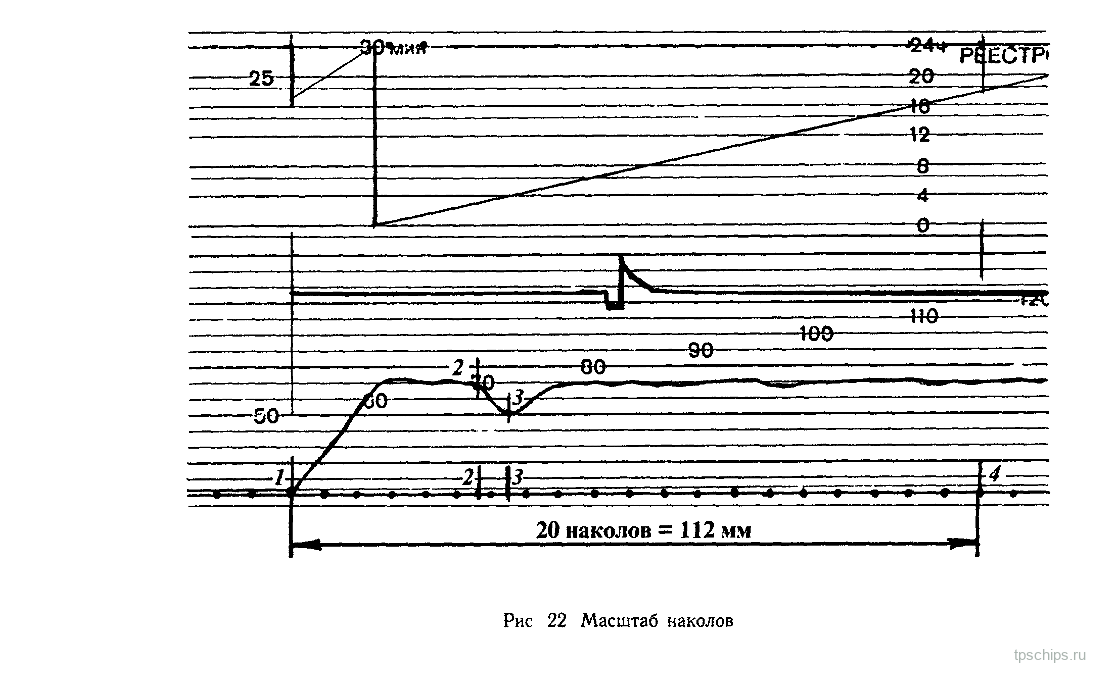

На скоростемерной ленте электровоза ВЛ10 (рис. 22) после отправления из пункта 1 записана скорость 70 км/ч. В точке 2, которая находится, как и в примере 1, на расстоянии 30 мм по ленте от точки 1, началось снижение скорости с 70 км/ч до 50 км/ч. Между точками 2—3 расстояние 4 мм по ленте.
Необходимо определить действительное расстояние, как и в предыдущем примере, но в этом примере мы видим явно удлинённую скоростемерную ленту.
Определяем масштаб наколов. Для этого измерим расстояние 1—4 по ленте: 20 наколов на ленте составляют 112 мм. a = 112 : 20 = 5,6 мм.
Пройденное расстояние на ленте 1—2: 30 · 1000 : 5,6 = 5357 м.
Расстояние между точками 2—3: 4 · 1000 : 5,6 = 714 м.
С учётом поправки на износ бандажа при полном бандаже действительное расстояние 1—2 составит 5357 : 0,944 = 5674 м, действительное расстояние между точками 2—3 — 714 : 0,944 = 756 м.
При изношенном бандаже действительное расстояние 1—2 составит 5357 : 1,026 = 5221 м, действительное расстояние 2—3 — 714 : 1,026 = 695 м.

Приведённые примеры свидетельствуют о возможности точного нахождения места локомотива на конкретном участке пути, используя данные, зафиксированные на скоростемерной ленте, с учётом масштаба наколов и толщины бандажа, при условии определения на ленте начальной точки, от которой будет производиться отсчёт действительного расстояния.
Начальной точкой отсчёта может быть расположение сигнала, определённое на скоростемерной ленте, с учётом задержки 5—7 с на смену сигнала. Это зависит от конкретного времени дешифратора, скорости, поправок на износ бандажа и работу скоростемера на конкретном локомотиве.
3.4. Масштаб и регистрация тормозного давления
На поле скорости скоростемерной ленты на 20 мм вправо от линии скорости и времени регистрируется тормозное давление: давление в тормозной магистрали локомотива (рис. 23, а) и давление в тормозном цилиндре МВПС (рис. 23, б).
Регистрация производится на поле скорости скоростемерной ленты шириной 25 мм. Если тормозное давление равно нулю, писец индикатора тормозного давления записывает прямую линию по линии скорости 50 км/ч на скоростемерной ленте до 150 км/ч и по линии скорости 80 км/ч на скоростемерной ленте до 225 км/ч.
При максимальном давлении подъём писца составляет 25 мм на индикаторе тормозного давления старой конструкции, отрегулированном на максимальное давление 6 кгс/см². Такой же подъём писца у индикатора тормозного давления новой конструкции, отрегулированном на максимальное давление 8 кгс/см².
Перемещение писца в диапазоне от 3 кгс/см² до максимальной величины на 1 мм будет составлять:
1 мм = 0,24 кгс/см² для индикатора тормозного давления старой конструкции;
1 мм = 0,32 кгс/см² для индикатора тормозного давления новой конструкции.
На локомотивах индикатор тормозного давления регистрирует изменение давления в тормозной магистрали, на МВПС — давление в тормозном цилиндре. Это связано с тем, что на МВПС управление тормозами производится на ЭПТ без значительного изменения давления в тормозной магистрали, а регистрация давления в тормозном цилиндре позволяет в этом случае более эффективно отражать режимы торможения на скоростемерной ленте.

Измерение величин тормозного давления в соответствующем масштабе на локомотивах и МВПС возможно при соблюдении определённых требований.
Скоростемеры должны ремонтироваться не реже одного раза в три месяца, после ремонта обкатываться на стенде, как этого требует инструкция.
Все регистрируемые параметры должны чётко различаться и соответствовать требуемому масштабу записи; контрольная лента после обкатки на стенде должна храниться с паспортом скоростемера. Дата ремонта, записанная в паспорте скоростемера, должна соответствовать дате обкатки, отмеченной на контрольной ленте.
Для сравнения величины изменения тормозного давления в начале каждой скоростемерной ленты желательно иметь отметки писца индикатора тормозного давления. Это обеспечивается проведением нескольких проверок крана машиниста с протяжкой скоростемерной ленты на 3—5 мм после каждой операции, как это выполняется перед выездом из депо уже более 10 лет на Московской железной дороге.
Это мероприятие привлекает внимание машиниста к проверке исправности крана машиниста и его безотказной работе в период поездки, позволяет более точно определять величины изменения тормозного давления и тем самым надёжно контролировать выполнение требований инструкции по эксплуатации тормозов.
Необходимо отметить, что на двухкабинных или многосекционных локомотивах управление тормозами производится из кабины или секции, где находится нерегистрирующий скоростемер, а регистрирующий скоростемер расположен в задней кабине или секции. Кроме того, локомотив может быть оборудован блокировочным устройством. В таких случаях сильно искажается регистрация величины изменения тормозного давления на скоростемерной ленте.
Пример 6. Тормозное давление

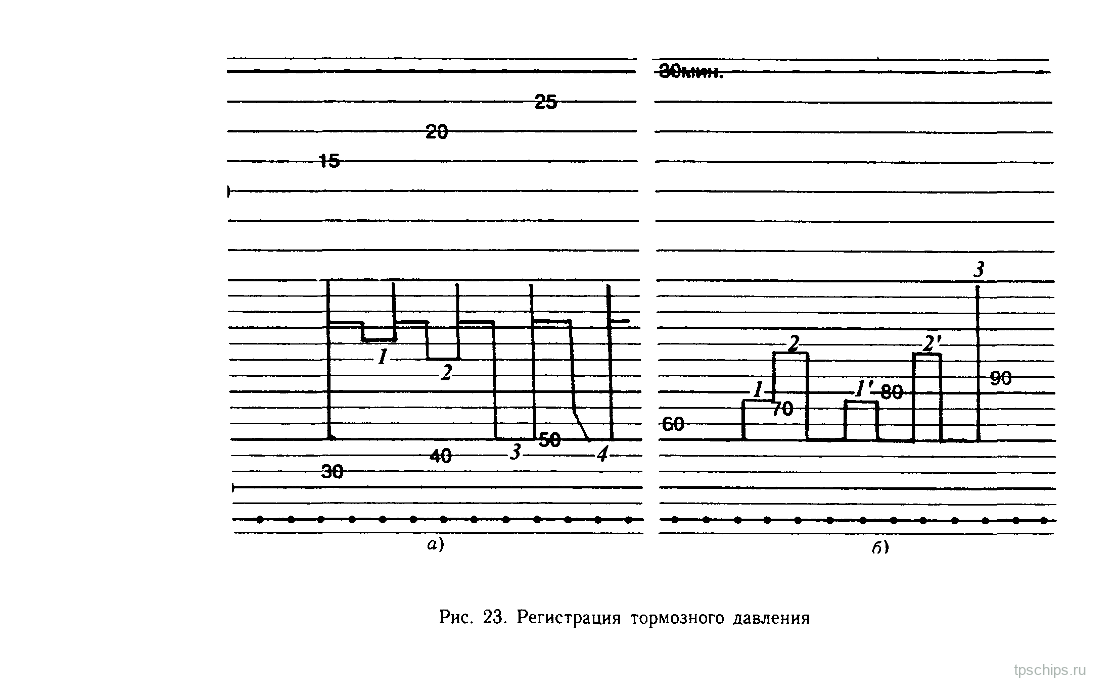

На рис. 23, а приведены образцы изменения давления в тормозной магистрали локомотива, выполненные на стоянке с протяжкой скоростемерной ленты после каждой операции. Выбран индикатор тормозного давления нового типа, отрегулированный на максимальное давление 8 кгс/см². Зарядное давление в тормозной магистрали — 5,5 кгс/см². При этом на ленте зафиксированы следующие операции:
Выполнена ступень торможения с разрядкой тормозной магистрали на 0,7 кгс/см². При этом писец индикатора тормозного давления опустился от линии зарядного давления на 2,2 мм. После протяжки ленты и отпуска тормоза писец поднялся на максимальную высоту.
Выполнено полное служебное торможение с разрядкой тормозной магистрали на 1,7 кгс/см²; писец индикатора тормозного давления опустился от линии зарядного давления на 5,3 мм. После протяжки ленты и отпуска тормоза писец поднялся на максимальную высоту.
Выполнено экстренное торможение VI положением крана машиниста с разрядкой тормозной магистрали до нуля. Писец индикатора тормозного давления опустился от линии зарядного давления на 17,2 мм. После протяжки ленты и отпуска тормоза писец поднялся на максимальную высоту 25 мм.
Выполнено экстренное торможение при помощи электропневматического клапана (ЭПК-150). После обратной посадки клапана ЭПК, которая происходит при оставшемся давлении в тормозной магистрали 1,3—2,0 кгс/см², лента медленно протянута; при этом заметна разница в записи экстренного торможения, выполненного краном машиниста и ЭПК-150. Срабатывание ЭПК в пути следования можно определить не только по положению писца ЭЭ, но и по линии писца тормозного давления: окончание линии не будет иметь резко выраженного перелома, если при срабатывании ЭПК машинист не переведёт ручку крана машиниста в VI положение.
Пример 7. Проверки крана машиниста

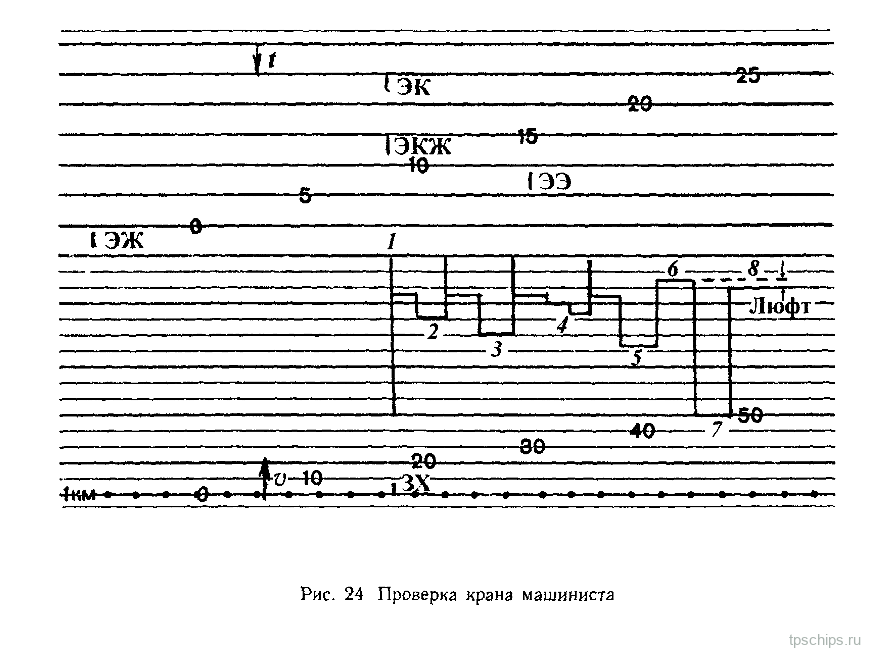

На скоростемерной ленте (рис. 24) зафиксированы следующие операции по проверкам крана машиниста.
Проверено расположение всех писцов скоростемера относительно писцов скорости и времени путём их перемещения, после чего произведена протяжка ленты.
Снижено давление в тормозной магистрали на 0,6 кгс/см² для проверки работы воздухораспределителей; писец опустился, после чего произведена протяжка ленты и отпуск тормозов.
Проверен темп служебной разрядки крана машиниста: давление с 5 до 4 кгс/см² должно быть снижено за 4—5 с; при этом писец опустился. Далее проведён отпуск тормозов и протяжка скоростемерной ленты.
Произведена проверка чувствительности уравнительного поршня крана машиниста снижением давления в уравнительном резервуаре на 0,2—0,3 кгс/см²; снижение давления произведено 2 раза.
Проверено завышение давления в тормозной магистрали при положении IV ручки крана машиниста. Для этого V положением произведена разрядка уравнительного резервуара на 1,5 кгс/см². После такой разрядки в IV положении ручки крана завышение давления в тормозной магистрали не должно быть более 0,3 кгс/см² в течение 40 секунд.
Проверяется темп ликвидации сверхзарядного давления с 6,0 до 5,8 кгс/см².
Проверяется темп экстренной разрядки тормозной магистрали VI положением ручки крана машиниста.
Проверяется возможный люфт писца индикатора тормозного давления. Для этого после экстренного торможения при перекрытом комбинированном кране заряжается уравнительный резервуар до величины зарядного давления. После этого открывается комбинированный кран, писец регистратора тормозного давления поднимается только на величину зарядного давления. Расхождение в величине расположения писца при зарядном давлении до этой операции и после неё покажет величину люфта писца, которую необходимо учитывать при измерении изменения давления.
Все операции по проверке крана машиниста выполняются с протяжкой скоростемерной ленты.

Пример 8. Давление в тормозном цилиндре МВПС
На моторвагонном подвижном составе проверка индикатора тормозного давления может производиться машинистом в следующей последовательности. На рис. 23, б зафиксировано давление в тормозном цилиндре. На ЭПТ произведена ступень торможения, при этом давление в тормозном цилиндре повышено до максимальной величины первой ступени торможения 1,5 кгс/см² (линия 1), после чего произведена протяжка скоростемерной ленты. Затем на ЭПТ произведено повышение давления в тормозном цилиндре до максимально допустимой величины 4 кгс/см² (линия 2) (на ЭР2Т, ЭД — до 3,5 кгс/см²), после чего произведена протяжка ленты.
Далее после отпуска и зарядки тормозов выполнена ступень торможения с разрядкой тормозной магистрали на 0,5—0,6 кгс/см² (линия 1′ после протяжки ленты). После отпуска и зарядки тормозов произведено полное служебное торможение с разрядкой тормозной магистрали на 1,5—1,7 кгс/см², протянута лента (линия 2′), и вновь произведён отпуск и зарядка тормозов.
Линии 1′ и 2′ не должны быть выше линий 1 и 2 при измерении величины подъёма этих линий от линии нулевого давления в тормозном цилиндре. Если это условие не выполнено, необходимо выяснить причину, так как при пневматическом управлении тормозами увеличенное давление первой ступени торможения ведёт к заклиниванию колёсных пар.
Наличие в начале скоростемерной ленты отметок величины давления первой ступени торможения и максимально допустимой величины давления в тормозном цилиндре позволяет обеспечить более точную расшифровку скоростемерной ленты.
3.5. Регистрация параметров автоматической локомотивной сигнализации непрерывного действия (АЛСН), устройств контроля бдительности машиниста, системы автоматического управления тормозами (САУТ)
3.5.1. Регистрация параметров АЛСН
Эта регистрация осуществляется писцами четырёх электромагнитов:
электромагнита ЭЭ, который получает питание одновременно с электромагнитом электропневматического клапана ЭПК-150;
электромагнита ЭЖ, который получает питание одновременно с жёлтым сигнальным огнём локомотивного светофора;
электромагнита ЭКЖ, который получает питание одновременно с жёлтым с красным огнём локомотивного светофора;
электромагнита ЭК, который получает питание одновременно с красным огнём локомотивного светофора.
В обесточенном состоянии катушек электромагнитов их писцы записывают прямую линию на поле времени в соответствующих местах.
Из-за конструктивных особенностей размещения катушек электромагнитов их писцы расположены в разных местах от линии скорости и времени.
Писец положения автостопа ЭЭ сдвинут вправо на 42,5 мм от линии расположения писцов скорости и времени и записывает прямую линию между линиями 5-й и 10-й минут или 4-х и 8-ми часов на скоростемерной ленте.
Писец жёлтого огня ЭЖ сдвинут влево на 27 мм от линии расположения писцов скорости и времени и записывает прямую линию у нулевой линии времени.
Писец жёлтого с красным огня ЭКЖ сдвинут вправо на 20 мм от линии расположения писцов скорости и времени и записывает прямую линию у линии 15-ти минут или 12-ти часов.
Писец красного огня ЭК сдвинут вправо на 20 мм от линии расположения писцов скорости и времени и записывает прямую линию у линии 25-ти минут или 20-ти часов.
Когда катушка электромагнита получает питание, притягивается якорь, и писец соответствующего электромагнита опускается вниз на 2—2,8 мм и, находясь в нижнем положении, продолжает записывать прямую линию ниже линии обесточенного состояния электромагнита.
Положение устройств контроля бдительности машиниста записывается только одним писцом ЭЭ — постоянной прямой линией или линией со штрихами перерывов возбуждения.
Наличие зелёного огня на локомотивном светофоре на скоростемерной ленте определяется косвенным путём. При зелёном огне на локомотивном светофоре автостоп включён. Катушка электромагнита ЭЭ получает питание и притягивает якорь, писец опускается вниз на 2—2,8 мм и, находясь в нижнем положении, прочерчивает прямую линию. Когда электромагниты ЭЖ, ЭКЖ и ЭК находятся в обесточенном состоянии, их писцы, находясь в верхнем положении, прочерчивают прямые линии. По этим признакам и определяют следование при зелёном огне на локомотивном светофоре.
Наличие белого огня на локомотивном светофоре определяется на скоростемерной ленте также косвенным путём. Нормально белый огонь на локомотивном светофоре может загореться только после зелёного или жёлтого огней. Поэтому, если на скоростемерной ленте появится запись белого огня после красного, это означает, что белый огонь был включён принудительно с помощью вспомогательной кнопки «ВК».
При белом огне на локомотивном светофоре катушка электромагнита ЭЭ получает питание не постоянно, а с прерываниями возбуждения. В результате якорь электромагнита ЭЭ притягивается при питании катушки, писец опускается вниз на 2—2,8 мм и, находясь в нижнем положении, прочерчивает прямую линию. Но при перерывах возбуждения катушка электромагнита ЭЭ периодически обесточивается, писец поднимается вверх на ту же величину; при этом свистит свисток ЭПК. При нажатии «РБ» писец снова опускается вниз, прочерчивая вертикальную черту высотой 2—2,8 мм на прямой линии писца ЭЭ.
Интервалы между вертикальными черточками зависят от скорости движения, положения переключателя режимов «ДЗ» (длительная задержка): в положении «АЛС» — 20—30 с или «без АЛС» — 60—90 с, а также от достаточной ёмкости и зарядки конденсаторов. Операцию по зарядке конденсаторов выполняет машинист, нажимая «РБ»; полный заряд происходит при замкнутых контактах «РБ» за 1—2 с.
Электромагниты ЭЖ, ЭКЖ и ЭК находятся в обесточенном состоянии. Их писцы, находясь в верхнем положении, прочерчивают прямые линии.
По этим признакам и определяют движение при белом огне на локомотивном светофоре, а также оценивают действия машиниста в этих случаях.
3.5.2. Увеличение числа регистрируемых параметров АЛСН

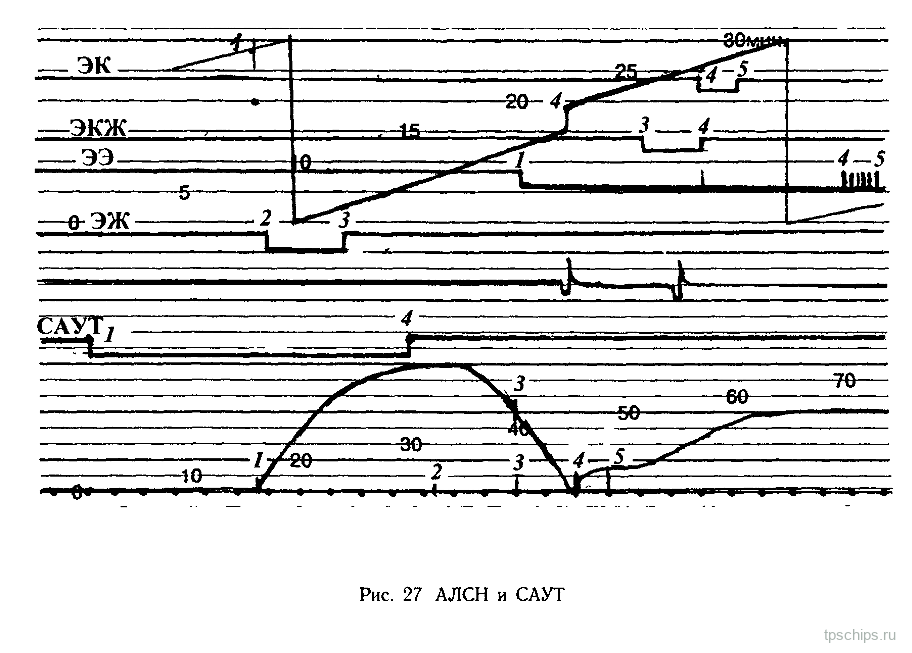

Для увеличения числа регистрируемых параметров на скоростемерной ленте были разработаны дополнительные устройства. При этом расположение писцов скоростемера не изменилось.
Писцы управляются электромагнитами, включёнными в схему АЛСН через устройство, обеспечивающее увеличение числа регистрируемых параметров. При этом появляется возможность регистрации белого огня вместо выявления его по косвенным признакам. Это важно для определения точного места, где появляется белый огонь, учитывая, что многие нарушения безопасности движения происходят после появления белого огня на локомотивном светофоре.
Какие же изменения в записи параметров происходят при эксплуатации этих устройств?
При белом огне на локомотивном светофоре одновременно получают питание электромагниты ЭК и ЭКЖ; их писцы, опускаясь вниз на 2—2,8 мм, записывают прямую линию. Возможен вариант питания только ЭК.
При следовании на красный огонь напольного сигнала, когда на локомотивном светофоре горит жёлтый с красным огонь, имеется возможность контролировать действия всех членов локомотивной бригады, так как при нажатии помощником машиниста на специальную кнопку электромагнит ЭКЖ получает питание с перерывами частотой 1 Гц. В результате писец электромагнита ЭКЖ записывает зачерчённую полосу высотой 2—2,8 мм над линией включённого положения писца ЭЭ.
Устройство может обеспечить питание электромагнита ЭЖ с перерывами частотой 1 Гц, что увеличивает возможность регистрации дополнительного параметра.
Как же записываются на скоростемерной ленте огни локомотивного светофора в случае применения дополнительного устройства блока регистрации?
Зелёный огонь — притянут якорь электромагнита ЭЭ, писец этого электромагнита опускается вниз на 2—2,8 мм и, находясь в нижнем положении, прочерчивает прямую линию. Электромагниты ЭЖ, ЭКЖ и ЭК обесточены; их писцы, находясь в верхнем положении, прочерчивают прямые линии.
Жёлтый огонь — притянуты якоря электромагнитов ЭЖ и ЭЭ, их писцы опускаются вниз на 2—2,8 мм и, находясь в нижнем положении, прочерчивают прямые линии. При скорости выше контролируемой при жёлтом огне появляются перерывы возбуждения электромагнита ЭЭ, фиксирующие периодическое нажатие «РБ». Электромагниты ЭКЖ и ЭК обесточены, их писцы, находясь в верхнем положении, прочерчивают прямые линии.
Жёлтый огонь с красным — притянуты якоря электромагнитов ЭКЖ и ЭЭ; писцы этих электромагнитов опускаются вниз на 2—2,8 мм и, занимая нижнее положение, прочерчивают прямые линии. Электромагнит ЭЭ питается с перерывами возбуждения, фиксирующими периодическое нажатие «РБ»; при этом на линии писца ЭЭ появляются вертикальные отметки. Электромагниты ЭЖ и ЭК обесточены, их писцы, находясь в верхнем положении, прочерчивают прямые линии.
Жёлтый огонь с красным и нажатие кнопки «Превышение скорости» — притянут якорь электромагнита ЭЭ с перерывами возбуждения через 30—40 с, фиксирующими периодическое нажатие «РБ», и притянут якорь электромагнита ЭКЖ с перерывами питания частотой 1 Гц. В результате писец ЭКЖ записывает зачерчённую полосу шириной 2—2,8 мм. Писец ЭЭ, занимая нижнее положение, прочерчивает прямую линию; при перерыве возбуждения появляются вертикальные отметки.
В том случае, если кнопка «Превышение скорости» отпущена, через 7—8 с произойдёт срабатывание ЭПК-150 на экстренное торможение. Электромагниты ЭЖ и ЭК будут обесточены, их писцы, находясь в верхнем положении, прочерчивают прямые линии.
Белый огонь — притянуты якоря электромагнитов ЭК, ЭКЖ и ЭЭ, с перерывами возбуждения электромагнита ЭЭ через 30—40 с, фиксирующими периодическое нажатие «РБ». Писцы этих электромагнитов опускаются вниз на 2—2,8 мм и, занимая нижнее положение, прочерчивают прямые линии. На линии ЭЭ при перерыве возбуждения появляются вертикальные черточки.
Может быть вариант питания только ЭК без ЭКЖ; остальные электромагниты обесточены, их писцы, находясь в верхнем положении, прочерчивают прямые линии.
Белый огонь — переключатель режимов в положении «без АЛС». Переключатель включён с помощью кнопки «ВК». Притянуты якоря электромагнитов ЭК, ЭКЖ и ЭЭ с перерывами возбуждения электромагнита ЭЭ через 60—90 с, фиксирующими периодическое нажатие «РБ». Писцы электромагнитов ЭК, ЭКЖ и ЭЭ опускаются вниз на 2—2,8 мм и, занимая нижнее положение, прочерчивают прямые линии. На линии ЭЭ при перерыве возбуждения появляются вертикальные черточки.
При расшифровке скоростемерных лент с локомотивов, оборудованных устройствами, увеличивающими число регистрируемых параметров (АЛСН и УКБМ, АЛСН и Л143—Л159, АЛСН и «Дозор», АЛСН и Л168, АЛСН и Л166 или Л116У, АЛСН и САУТ, АЛСН и ТСКБМ), необходимо учитывать требования местной инструкции по вождению поездов на конкретном участке в части использования кнопок и переключателей в схеме АЛСН с такими устройствами, детально разобраться в работе перечисленных устройств и знать, какие параметры при их работе фиксируются на скоростемерной ленте.

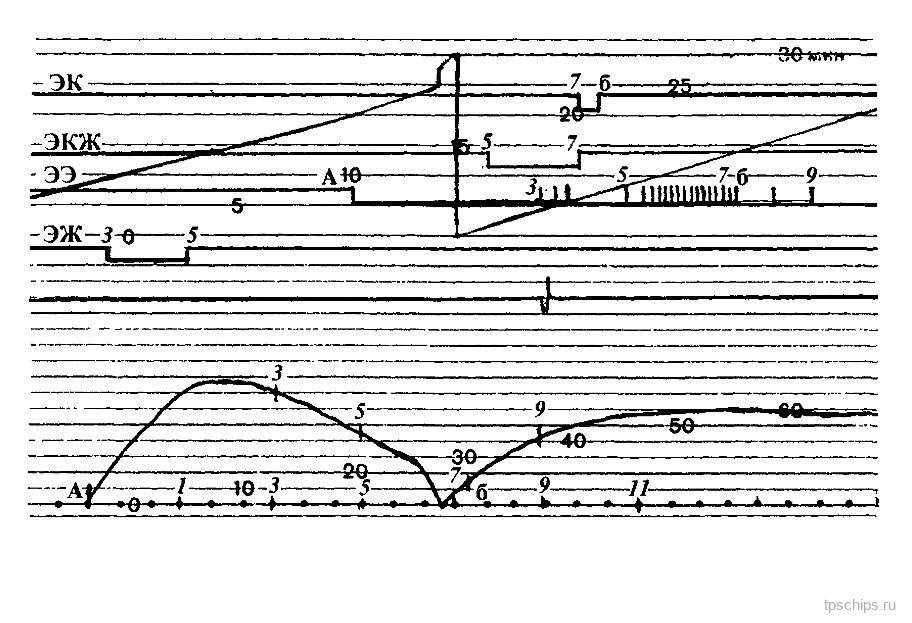

Пример 9. Следование с АЛСН
В этом примере рассматривается только работа устройств АЛСН. Поправки на погрешность от износа бандажа и работу скоростемера не учитываются, принимается нормальный масштаб записи.
На скоростемере контакты контроля скорости отрегулированы на размыкание при скорости более 60 км/ч при жёлтом с красным огне локомотивного светофора, когда получал питание электромагнит ЭКЖ, и на 20 км/ч и более при красном огне локомотивного светофора, когда получал питание электромагнит ЭК. В этих случаях контакты контроля скорости размыкают цепь питания катушки реле контроля скорости («КСР») в дешифраторе, что, в свою очередь, разрывает цепь питания электромагнита ЭПК с последующим экстренным торможением через 7 с.
Контакты проверки бдительности машиниста при жёлтом огне локомотивного светофора отрегулированы на размыкание цепи реле проверки бдительности («БР») дешифратора при скорости более 60 км/ч.
При жёлтом огне локомотивного светофора, когда получает питание электромагнит ЭЖ, при скорости более 60 км/ч обеспечивается проверка бдительности машиниста с интервалом 30 с, если переключатель режимов находится в положении «АЛС», или через 90 с, если переключатель режимов находится в положении «без АЛС».
Принято, что длина всех блок-участков в нечётном направлении между точками 1, 3, 5, 7, 9 (рис. 25) равна 3000 м.
На скоростемерной ленте видно, что после отправления из пункта А с включённым автостопом поезд следует при зелёном огне и развивает скорость до 80 км/ч.
После проследования точки 3 со скоростью 70 км/ч на локомотивном светофоре появляется жёлтый огонь; в отметке 3 писец ЭЖ опустился и начал записывать прямую линию ниже предыдущей. На линии писца ЭЭ в точке 3 обесточилась катушка ЭЭ, писец поднялся, то есть включился автостоп, засвистел свисток ЭПК. Машинист нажатием рукоятки бдительности «РБ» отключил действие автостопа, подтвердив свою бдительность; писец ЭЭ снова опустился. На скоростемерной ленте на линии писца ЭЭ появилась вертикальная черточка.
Далее по линии писца ЭЭ в интервале между точками 3 и 5 зафиксированы ещё две черточки. При этом свистел свисток и происходило нажатие «РБ» в период, когда скорость была выше контролируемой при жёлтом огне, то есть выше 60 км/ч.
Когда скорость снизилась и стала меньше 60 км/ч, проверки бдительности машиниста при жёлтом огне локомотивного светофора прекратились. После проследования точки 5 жёлтый огонь локомотивного светофора сменился на жёлтый с красным. На линии писца ЭКЖ началась запись включённого электромагнита ЭКЖ.
По линии писца ЭЭ начинается запись проверки бдительности машиниста через 30 секунд. Интервалы проверок чередуются в соответствии с реализуемой скоростью поезда (см. табл. 9 в гл. 4). Затем перед точкой 7 поезд был остановлен и после стоянки 2 минуты снова начал движение. Точку 7 поезд проследовал со скоростью 10 км/ч. На локомотивном светофоре жёлтый с красным огонь меняется на красный. Это фиксируется в точке 7 на линии писца ЭК. При скорости 15 км/ч на локомотивном светофоре загорается белый огонь (отметка 6), переключатель режимов находится в положении «без АЛС». Это видно по изменению интервалов между нажатиями «РБ»: интервалы увеличиваются.
По линии писца ЭЭ на участке между точками 7 и 9 увеличение интервалов между нажатиями «РБ» произошло в соответствии с реализуемой скоростью (см. табл. 9).
Действия машиниста по переключению красного огня локомотивного светофора на белый огонь на участке, оборудованном автоматической блокировкой, рассматриваются как нарушение в соответствии с требованиями «Инструкции о порядке пользования автоматической локомотивной сигнализацией непрерывного типа (АЛСН) и устройствами контроля бдительности машиниста».
После проследования точки 9 белый огонь на локомотивном светофоре сменился на зелёный, в результате по линии писца ЭЭ прекратилось фиксирование нажатий «РБ». Дальнейшее движение поезда осуществлялось по зелёному огню локомотивного светофора. Всё это можно проследить на скоростемерной ленте (см. рис. 25), расшифровывая записи при помощи шаблона (см. рис. 29 в гл. 4), перемещая шаблон вдоль ленты.

Пример 10. Устройства АЛСН и проверки бдительности машиниста
В этом примере рассматривается вариант следования локомотива, оборудованного устройствами АЛСН, в режиме проверки бдительности машиниста. Локомотив следует по участку, не оборудованному путевыми устройствами АЛСН.
На скоростемерной ленте масштаб километровых наколов нормальный. Поправки на погрешность от износа бандажа локомотива и работу скоростемера не вводятся.

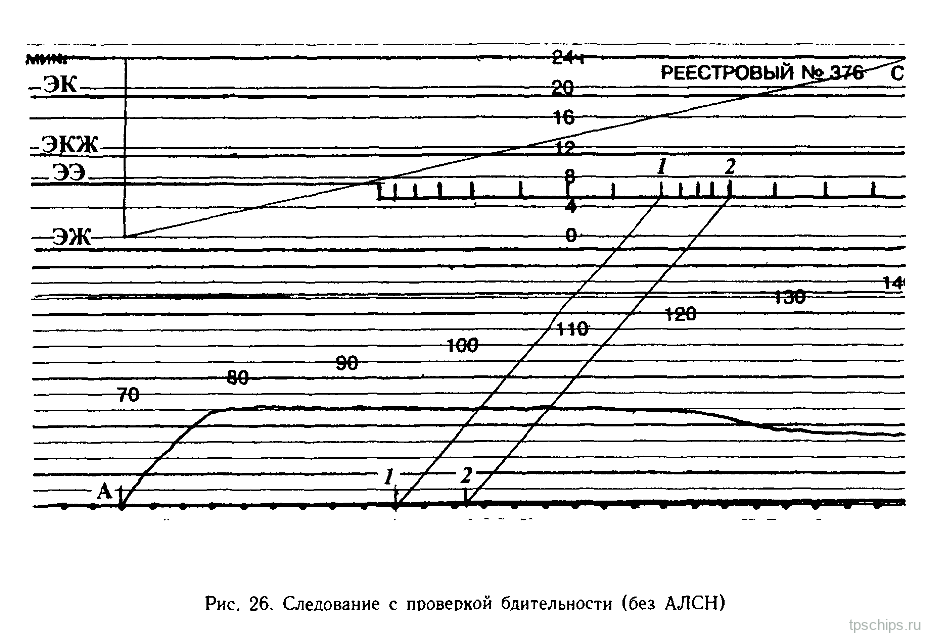

На скоростемерной ленте (рис. 26) зафиксировано, что поезд отправился из пункта А. ЭПК включён, на локомотивном светофоре горит белый огонь, переключатель режимов находится в положении «без АЛС», интервалы проверки бдительности машиниста — через 90 с.
После отправления из пункта А по мере роста скорости (см. табл. 9 ниже) интервалы между нажатиями «РБ» по линии писца ЭЭ увеличиваются. Скорость возрастает до 60 км/ч и далее не изменяется; по линии писца ЭЭ интервалы между нажатиями «РБ» соответствуют расстоянию:
16,66 · 90 = 1497 м ≈ 1500 м.
В соответствии с требованиями инструкции о порядке пользования АЛСН, при подъезде к предупредительному сигналу, независимо от его показания, переключатель режимов должен быть установлен в положении «АЛС». После нажатия «РБ» на линии писца ЭЭ появляется штрих 1, после чего интервалы между нажатиями «РБ» сократились до 30 секунд. На линии писца ЭЭ видны отметки через 500 м, что соответствует скорости 60 км/ч (см. табл. 9). В таком режиме поезд проследовал до выходного сигнала (точка 2 на ленте, штрих 2 на линии писца ЭЭ). Затем после проследования выходного сигнала (точка 2 на ленте) переключатель режимов снова возвращается в положение «без АЛС».
Расстояние между штрихами 1 и 2 по линии писца ЭЭ равно 2000 м. Необходимо проверить соответствие этого расстояния на ленте действительному расстоянию между предупредительным и выходным сигналами раздельного пункта участка, по которому следовал поезд. По результатам проверки оцениваются действия машиниста по выполнению требований инструкции по вождению поездов на данном участке.

3.5.3. Система автоматического управления тормозами (САУТ)
На скоростемерной ленте фиксируется включённое или выключенное положение системы САУТ. Для этих целей скоростемер оборудован дополнительным, пятым электромагнитом. Его размещают в одном ряду с электромагнитами системы АЛСН.
Система автоматического управления тормозами используется с АЛСН на участках, оборудованных автоблокировкой. Система предупреждает проезды запрещающих сигналов. Локомотивные устройства САУТ автоматически ограничивают скорость поезда, предупреждая её превышение в зависимости от показания локомотивного светофора, расстояния до конца блок-участка и допустимых скоростей движения. Система представляет собой устройства безопасности, дублирующие действия машиниста по управлению тормозами. Во время движения поезда при жёлтом огне локомотивного светофора система в начале блок-участка контролирует скорость так же, как и при зелёном огне.
На расстоянии необходимого тормозного пути до напольного светофора автоматически производится отключение тяги и служебное торможение, обеспечивающее установленную скорость следования на жёлтый огонь в конце предыдущего блок-участка. После проследования путевого светофора с жёлтым огнём и появления на локомотивном светофоре жёлтого с красным огня система служебным торможением останавливает поезд перед путевым светофором с красным огнём.
Положение системы САУТ записывается на скоростемерной ленте писцом электромагнита САУТ на поле скорости в соответствующем месте скоростемерной ленты, на одной вертикальной линии с писцом ЭЖ.
Когда катушка электромагнита САУТ получает питание, её писец опускается вниз на 2—2,8 мм и, находясь в нижнем положении, записывает прямую линию. При выключении САУТ восстанавливается работа АЛСН, писец САУТ поднимается в верхнее положение и записывает прямую линию в соответствующем месте на скоростемерной ленте.
Пример 11. АЛСН и САУТ
На скоростемерной ленте масштаб записи нормальный. Поправки на погрешности от износа бандажей и работу скоростемера не вводятся.
По скоростемерной ленте (рис. 27) видно, что поезд отправился из пункта 1 в 15 часов 58 минут. Система САУТ включена. На линии писца САУТ в точке 1 писец опустился вниз и, находясь в нижнем положении, записывает прямую линию. АЛСН включена, на локомотивном светофоре горит зелёный огонь. Поезд развил скорость 80 км/ч. На расстоянии необходимого тормозного пути до напольного светофора системой автоматически произведено отключение тяги.
Жёлтый огонь на локомотивном светофоре появляется при скорости 80 км/ч (точка 2), произведено служебное торможение. В результате жёлтый огонь напольного светофора поезд проследовал со скоростью 55 км/ч, то есть не нарушая требования ПТЭ по скорости проследования жёлтого сигнала. После появления на локомотивном светофоре жёлтого с красным огня (точка 3 на линии писца ЭЖ) система служебным торможением останавливает поезд за 100 метров до запрещающего сигнала. Эта остановка произошла в 16 часов 15 минут; поезд стоит 4 минуты. Затем система САУТ выключается (точка 4 по линии писца САУТ).
Поезд начинает движение от точки 4; жёлтый с красным огонь локомотивного светофора сменяется на красный огонь локомотивного светофора, скорость поезда менее 20 км/ч.
По линии писца ЭЭ видны отметки о частой проверке бдительности машиниста.
В точке 5 красный огонь локомотивного светофора сменяется на зелёный.
Дальнейшее движение поезда осуществляется с выключенной системой САУТ, в результате чего проверка бдительности машиниста будет продолжаться.

3.6. Расположение и порядок записи направления движения на скоростемерной ленте
На скоростемерной ленте место и порядок записи направления движения локомотива (передним или задним ходом) определяются писцом направления движения, отстоящим на 20 мм вправо от линии писцов скорости и времени. Запись производится у линии нижних километровых наколов, то есть у линии нулевой скорости. При движении локомотива передним ходом писец прочерчивает тонкую прямую линию у линии нижних километровых наколов. Движение локомотива задним ходом записывается заштрихованной линией шириной 2 мм, которую прочерчивает этот же писец.
При движении локомотива задним ходом механизм скоростемера, перемещая скоростемерную ленту на 1 мм, заставляет писец направления движения перемещаться на 2 мм вверх и вниз 6 раз. Таким образом, при движении локомотива задним ходом на скоростемерной ленте у линии нижних километровых наколов прочерчивается хорошо различимая сплошная жирная линия шириной 2 мм.
Пример 12. Изменение направления движения

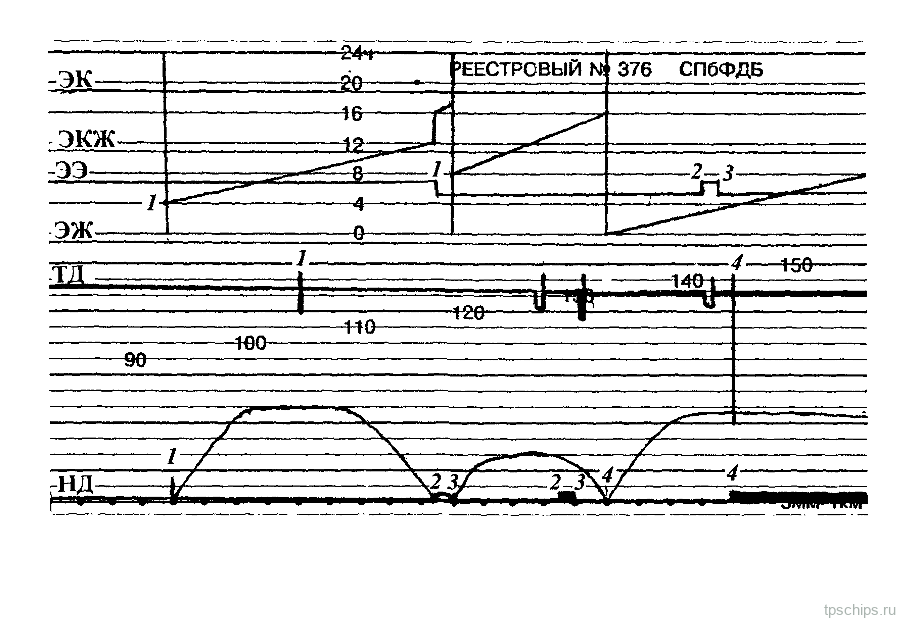

В этом примере поправки на износ бандажа и работу скоростемера не вводятся, принимается нормальный масштаб записи. По скоростемерной ленте (рис. 28) локомотив отправился из пункта 1 в 19 часов 55 минут. Локомотив следует передним ходом, писец направления движения записывает тонкую линию у нижних километровых наколов. На стоянке в пункте 1 произошёл получасовой спад минутного писца и, когда писец поднялся по вертикали на 5 мм, поезд отправился. При отправлении был включён автостоп, в точке 1 на линии писца ЭЭ писец опустился и начал записывать прямую линию, находясь в нижнем положении. Поезд следовал по зелёному огню локомотивного светофора. Электромагниты ЭЖ, ЭКЖ и ЭК обесточены, их писцы записывают прямые линии, находясь в верхнем положении. Электромагнит ЭЭ получает постоянное питание.

Между пунктом 1 и точкой 2 скорость возросла до 60 км/ч, затем начала снижаться, и при скорости 22 км/ч было произведено служебное торможение. Проследовав 8500 метров от пункта 1, локомотив остановился в точке 2, стоял 5 минут, после чего от точки 2 до точки 3 начал движение задним ходом.
Писец направления движения прочерчивает широкую полосу 2—3 высотой 2 мм и длиной 2,5 мм, свидетельствующую о том, что локомотив следовал задним ходом в сторону пункта 1 на расстояние 500 метров. От точки 2 до точки 3 по скоростемерной ленте локомотив двигался с выключенным автостопом (участок 2—3 на линии писца ЭЭ); писец поднялся и записал прямую линию, находясь в верхнем положении. Писец скорости от точки 2 до точки 3 записывал скорость 5 км/ч. В точке 3 локомотив был остановлен служебным торможением, стоял 18 минут. На этой стоянке произошёл часовой спад минутного писца, и левее линии спада на 6 мм, точно на линии 20 часов, игла часовых наколов с обратной стороны скоростемерной ленты сделала часовой прокол.
В 20 часов 10 минут локомотив отправился из точки 3 до точки 4 передним ходом; писец направления движения записал тонкую прямую линию над линией нижних километровых наколов. Автостоп включён, писец ЭЭ записал прямую линию, находясь в нижнем положении. Скорость локомотива между точками 3 и 4 возросла до 30 км/ч.
В 20 часов 20 минут локомотив был остановлен в точке 4 с применением служебного торможения, стоял 10 минут. На стоянке в точке 4 давление в тормозной магистрали снизилось до нулевой линии, которой является линия скорости 50 км/ч.
Из точки 4 локомотив начал движение задним ходом. На линии направления движения писец записал линию шириной 2 мм над линией нижних километровых наколов.
Примечания к изданию
О числах в примерах. На с. 68 масштаб в строке указан как 5,626, а в расчёте — 5,625. Для шкалы 225 км/ч при подъёме 40 мм масштаб равен 5,625. На с. 92 напечатано «16,66 · 90 = 1497 м ≈ 1500 м»; точное произведение равно 1499,4 м и также округляется до 1500 м. В тексте главы сохранены значения оригинала.
Источник: Л. Е. Венцевич. «Локомотивные скоростемеры и расшифровка скоростемерных и диаграммных лент». М.: УМК МПС России, 2002. Глава 3, с. 64–99.
Главы книги
Глава 1. Устройство ЗСЛ-2М · Глава 2. Погрешности скоростемера · Глава 4. Расшифровка скоростемерных лент
Обсуждение материала
Комментарии
Комментариев пока нет. Вы можете начать обсуждение.
Присоединяйтесь к обсуждению
Войдите, чтобы оставить комментарий. Читать можно без входа.
При входе через выбранный ниже сервис для вас создаётся учётная запись этого сайта. До входа ознакомьтесь с политикой обработки данных и пользовательским соглашением.
В комментариях отображаются выбранные имя или псевдоним и аватар, если его показ включён на платформе. Email не публикуется.
