Полный текст главы 4. Л. Е. Венцевич, «Локомотивные скоростемеры и расшифровка скоростемерных и диаграммных лент». М.: УМК МПС России, 2002, печатные с. 100–214. Все разделы 4.1–4.15, примеры 13–34, формулы, таблицы и подписи сверены со сканами. Рисунки 29–50 извлечены из оригинала.

Об издании и расчётах. Это воспроизведение исторического учебного издания 2002 года. Описанные нормы и устройства относятся к времени выпуска книги. Ошибки и несогласованности исходных расчётов сохранены и пояснены в примечаниях редакции; таблицы не являются независимо пересчитанной моделью. Для эксплуатационных решений необходимы действующие инструкции.

Широкие расчётные таблицы можно прокручивать по горизонтали внутри таблицы. Схемы открываются в полном размере по нажатию.

Использование результатов расшифровки скоростемерных лент в целях укрепления дисциплины локомотивных и ремонтных бригад, постоянного контроля за исправным техническим состоянием приборов безопасности движения имеет большое значение в локомотивных депо. Влияние качественной расшифровки скоростемерных лент на улучшение состояния безопасности движения поездов неоспоримо.

Во всех примерах, приведённых ниже, перемещения и записи любых писцов относительно писцов скорости и времени для скоростемеров ЗСЛ-2М могут быть проверены при помощи шаблона (рис. 29).

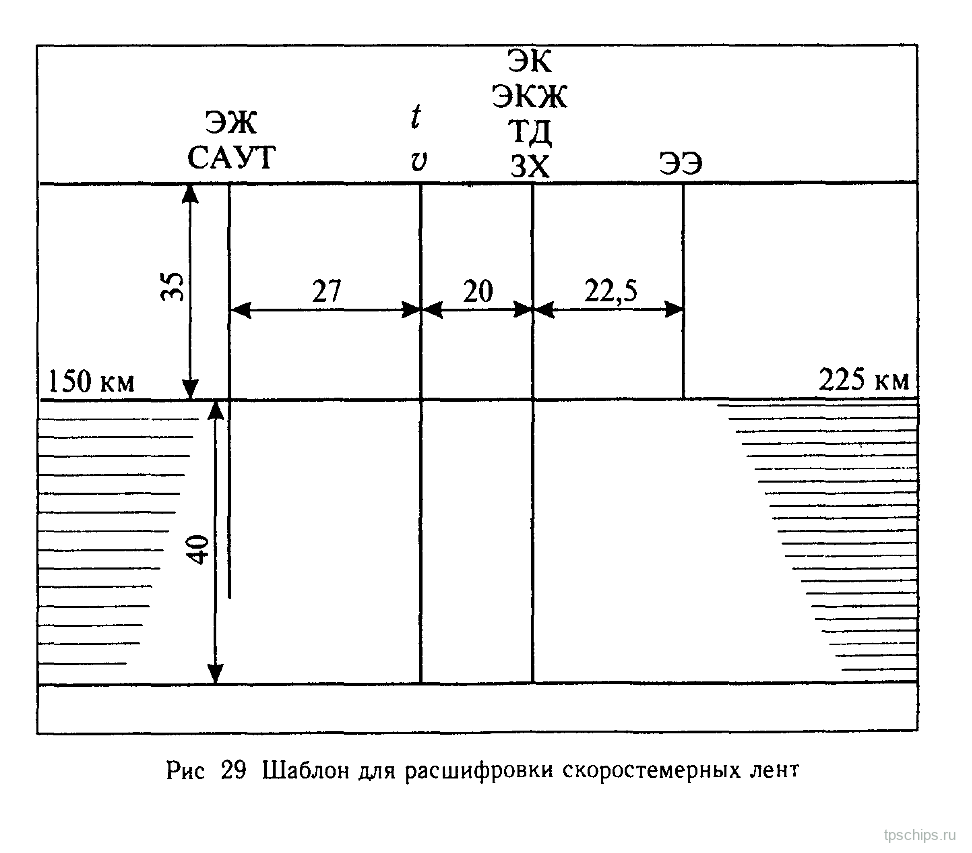

Рисунок 29: Шаблон для расшифровки скоростемерных лент
Рис. 29. Шаблон для расшифровки скоростемерных лент. Источник: Л. Е. Венцевич, 2002, с. 101.

4.1. Приспособления для расшифровки скоростемерных лент

Для качественной расшифровки скоростемерной ленты и определения записанных на ленте величин необходимо использовать точные средства измерения: отсчётную лупу ГОСТ 8309-75, штангенциркуль с заострёнными губками ШЦ-1 0-150 или ШЦ-1 0-125 с ценой деления 0,05 или 0,1 мм, отсчётные лупы и микроскоп МПБ-2, шаблоны, номограммы, линейки, обычные 2- или 4-кратные лупы. Не рекомендуется выполнять измерения на скоростемерной ленте с помощью циркуля-измерителя и линейки. Наиболее точные измерения величин на скоростемерной ленте необходимо производить при помощи отсчётной лупы. Эти измерения не повреждают слоя покрытия ленты и не нарушают линий, записанных писцами. Острые концы губок штангенциркуля также не повреждают слоя покрытия ленты. При измерении расстояний следует учитывать одну фактическую толщину линий, записанных писцом. Шаблоны должны иметь очень тонкие линии, которые располагаются на стороне шаблона, соприкасающейся с поверхностью скоростемерной ленты, на которой выполнена запись писцами.

Применение шаблона для расшифровки скоростемерных лент скоростемера ЗСЛ-2М вызвано тем, что только писцы скорости и времени расположены на одной прямой. Остальные писцы, по конструктивным особенностям скоростемера и из-за ограниченной ширины скоростемерной ленты, расположены в различных местах, что затрудняет расшифровку и чтение записей на скоростемерной ленте.

Ещё раз необходимо отметить: не рекомендуется производить измерения на ленте при помощи линейки и циркуля-измерителя. Все измерения на ленте следует производить только точными средствами измерения — штангенциркулем с заострёнными губками и отсчётной лупой.

4.2. Шаблон

Шаблон для расшифровки скоростемерных лент изготавливается из оргстекла или обычного стекла толщиной 2—4 мм. Линии на шаблоне показывают альбомное расстояние расположения всех писцов скоростемера относительно основных писцов — скорости и времени, которые расположены на одной линии. На шаблоне (рис. 29) линия расположения писцов скорости и времени отмечена буквами t и v.

Вправо от неё на 20 мм расположена линия писцов (снизу вверх) направления движения (заднего хода), индикатора тормозного давления, жёлтого с красным, красного огней локомотивного светофора.

Вправо от этой линии на 22,5 мм, а от линии писцов скорости и времени на 42,5 мм расположена линия писца электромагнита ЭПК.

Влево от линии писцов скорости и времени на 27 мм расположена линия писца жёлтого огня локомотивного светофора и для некоторых скоростемеров — линия писца САУТ. По краям шаблона могут быть нанесены линии скорости с интервалом через 10 км/ч.

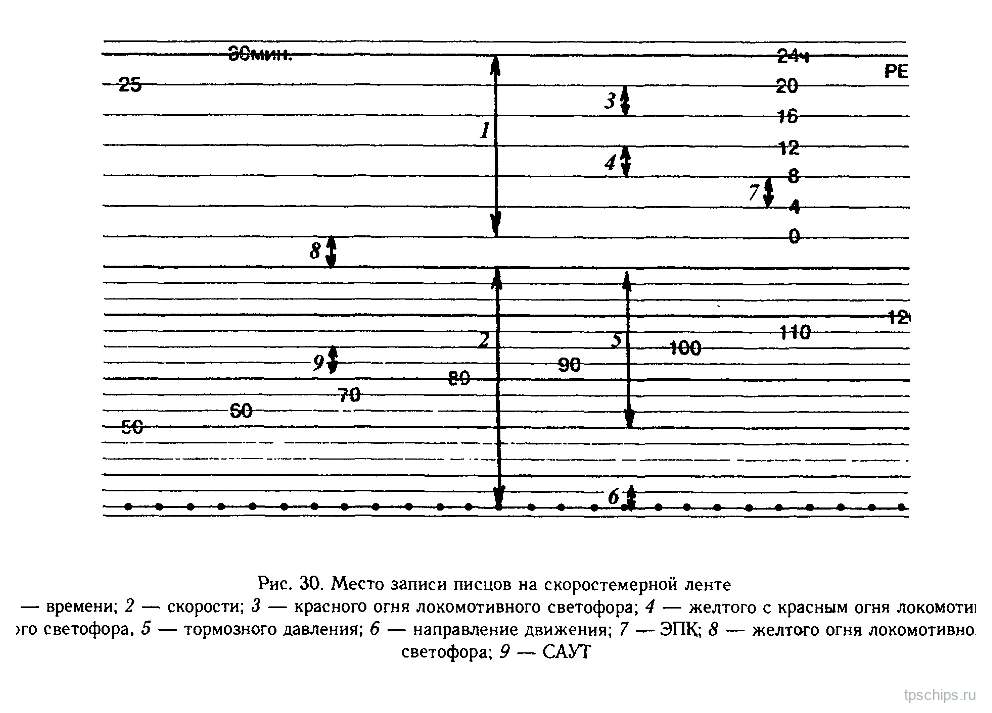

На рис. 30 показано, в каком месте производят запись писцы на скоростемерной ленте.

Рисунок 30: Место записи писцов на скоростемерной ленте
Рис. 30. Место записи писцов на скоростемерной ленте. Источник: Л. Е. Венцевич, 2002, с. 102. 1 — времени; 2 — скорости; 3 — красного огня локомотивного светофора; 4 — жёлтого с красным огня локомотивного светофора; 5 — тормозного давления; 6 — направление движения; 7 — ЭПК; 8 — жёлтого огня локомотивного светофора; 9 — САУТ.

4.3. Изготовление шаблона

Шаблон можно изготовить из оргстекла 100 × 130 мм толщиной 2—4 мм. Для того чтобы линии шаблона при расшифровке накладывались на лицевую сторону скоростемерной ленты, дальнейшее описание расположения линий на шаблоне — обратное рис. 29.

Вдоль шаблона проводят три параллельные линии, верхняя от нижней на расстоянии 75 мм и средняя на 40 мм от нижней. Эти линии будут соответствовать линиям наколов на скоростемерной ленте. Затем примерно на 60 мм от правого края оргстекла проводится линия, перпендикулярная первым трём и соединяющая верхнюю и нижнюю линии. Это будет основная линия, на которой расположены писцы скорости и времени. На 20 мм влево от этой линии проводится вертикальная линия, также соединяющая верхнюю и нижнюю линии. Это будет линия расположения писцов направления движения, тормозного давления, жёлтого с красным, красного огней локомотивного светофора.

На расстоянии 42,5 мм от основной линии влево проводится ещё одна, параллельная основной, линия, соединяющая верхнюю и среднюю продольные линии. Это линия расположения писца ЭПК. Затем на расстоянии 27 мм от основной линии справа проводится параллельная с ней линия от верхней продольной вниз на 60 мм, она будет пересекать среднюю продольную линию, но не доходить до нижней продольной линии. Это линия расположения писцов жёлтого огня и САУТ. Крайние вертикальные, разной длины линии при расшифровке служат ориентирами при наложении шаблона на ленту.

По краям шаблона, слева и справа, могут быть нанесены линии скорости 0—150 км/ч, 0—225 км/ч с интервалом через 10 км/ч. На уровне скорости 50 км/ч (80 км/ч) может быть нанесено деление шкалы тормозного давления 8 или 6 кгс/см².

Линии на шаблоне должны быть очень тонкими, от этого зависит качество расшифровки скоростемерной ленты.

После поворота изготовленного шаблона стороной, где прочерчивались линии, к лицевой стороне скоростемерной ленты, их расположение будет соответствовать рис. 29.

4.4. Изготовление номограммы

Номограмма для расшифровки скоростемерных лент определённого участка изготавливается на миллиметровой бумаге. На прямой линии А—Б (см. рис. 20) наносятся все необходимые точки участка обслуживания, например, расположения сигналов входных, выходных, проходных, оси станций, километров, переездов и т. п. Номограмма обслуживаемого участка позволяет точно определить на любой скоростемерной ленте (нормальной или с изменённой перфорацией) расположения любой точки, сигнала, километра, станции и т. п.

При изготовлении номограммы на миллиметровой бумаге в масштабе 5,0 мм = 1 км проводится прямая линия А—Б, соответствующая длине участка обслуживания. Например, для участка длиной 150 км длина А—Б равна 750 мм (5,0 · 150 = 750).

Через точку Б под углом 110—120° к линии А—Б проводится прямая линия, на ней откладывают точки В и Г. При этом расстояние по линии А—В должно соответствовать длине участка А—Б в масштабе 5,5 мм в 1 км (или 5,7 мм в 1 км). Для участка А—Б длиной 150 км в масштабе 5,5 мм в 1 км по ленте А—Б равно 825 мм (5,5 · 150 = 825). Точка В будет находиться выше точки Б, так как линия А—В расположена под углом 110—120° к А—Б. Расстояние по линии А—Г должно соответствовать длине участка А—Б в масштабе 4,9 мм в 1 км: для участка длиной 150 км на ленте А—Г = 735 мм. Затем через все точки, отмеченные на линии А—Б (расположения сигналов, километров и т. п.), проводят линии, параллельные линии В—Г, пересекающие прямые А—В, А—Г.

При расшифровке скоростемерной ленты начало записи скорости на ленте прикладывается к точке А на номограмме, конец записи скорости на ленте перемещается вдоль линии В—Г и при их совпадении на скоростемерной ленте отмечаются необходимые точки.

Номограмма позволяет расшифровать скоростемерную ленту с различным масштабом наколов.

Для визуального контроля записей параметров движения поезда по скоростемерной ленте для оценки действий машиниста, особенно в сложных ситуациях, необходимо над номограммой участка обслуживания разместить спрямлённый профиль этого участка с точным расположением переездов, кривых, мест ограниченной видимости сигналов, пути. Профиль вычерчивают на миллиметровой бумаге в масштабе 1 мм = 200 м, то есть в масштабе скоростемерной ленты с нормальной перфорацией. Сравнение записей на скоростемерной ленте с элементами профиля участка позволяет качественнее расшифровать скоростемерную ленту.

4.5. Журнал расшифровки скоростемерных лент формы ТУ-133

Журнал расшифровки скоростемерных лент оформляется техником-расшифровщиком скоростемерных лент, ведение журнала контролируется машинистами-инструкторами и руководителями депо.

Журнал является документом первичного учёта и используется для анализа режима ведения поезда локомотивными бригадами, работы устройств, обеспечивающих безопасность движения, работы самих скоростемеров с последующей разработкой профилактических мер по недопущению повторения нарушений, выявленных при расшифровке скоростемерных лент.

В журнале графы 1—8 заполняются техником-расшифровщиком при расшифровке скоростемерной ленты, при этом в графе 7 производится запись о всех обнаруженных нарушениях по каждому параметру, подлежащему расшифровке, в соответствии с действующими приказами и инструкциями МПС. Обязательно указывается вид нарушения и место (километр), а в случаях торможения — при каких огнях локомотивного светофора производилось торможение.

Графа 9 в журналах № 2 и № 3 заполняется техником по расшифровке лент скоростемеров после расследования нарушения руководством локомотивного депо в следующие сроки: по нарушениям, не требующим дополнительного расследования, не позднее двух суток; по нарушениям, требующим дополнительного расследования, не позднее трёх суток (без учёта праздничных и выходных дней). В эти же сроки начальник или заместитель начальника локомотивного депо по эксплуатации или главный инженер депо обязан принять решение по результатам расследований и записать его в графе 10 журналов формы ТУ-133 № 2 и № 3. В графы 11 и 12 вносятся коды по выявленным нарушениям.

Обычно в депо ведутся журналы №№ 1, 2, 3 формы ТУ-133 по каждому виду тяги. В журнале № 1 регистрируются скоростемерные ленты, в которых не обнаружены нарушения. В журнале № 2 регистрируются ленты, в которых были выявлены нарушения режима ведения поезда, и ленты, по которым производились расследования. В журнале № 3 регистрируются ленты, на которых зафиксированы различные нарушения работы АЛСН.

Заполненные журналы расшифровки скоростемерных лент формы ТУ-133 хранятся в течение 5 лет. Расшифрованные и без нарушений скоростемерные ленты хранятся в депо после окончания текущего месяца в течение 30 дней, а ленты, по которым производились служебные расследования или были выявлены случаи нарушений безопасности движения, порядка вождения поездов и управления тормозами, а также нарушений работы тормозного оборудования, скоростемеров, устройств АЛСН — в течение 1 года с момента расшифровки.

4.6. Порядок расшифровки скоростемерной ленты

При работе со скоростемерной лентой должна соблюдаться определённая последовательность действий в сопоставлении данных, зафиксированных на ленте, с требованиями соответствующих инструкций и прилагаемых к ленте документов.

  1. Проверяется оформление скоростемерной ленты, сданной машинистом, наличие справки о тормозах формы ВУ-45, её заполнение. Наличие предупреждений об ограничении скорости формы ДУ-61, других документов, которые машинист перечислил на обороте скоростемерной ленты.

  2. Проверяется правильность заправки скоростемерной ленты и исправность работы скоростемера.

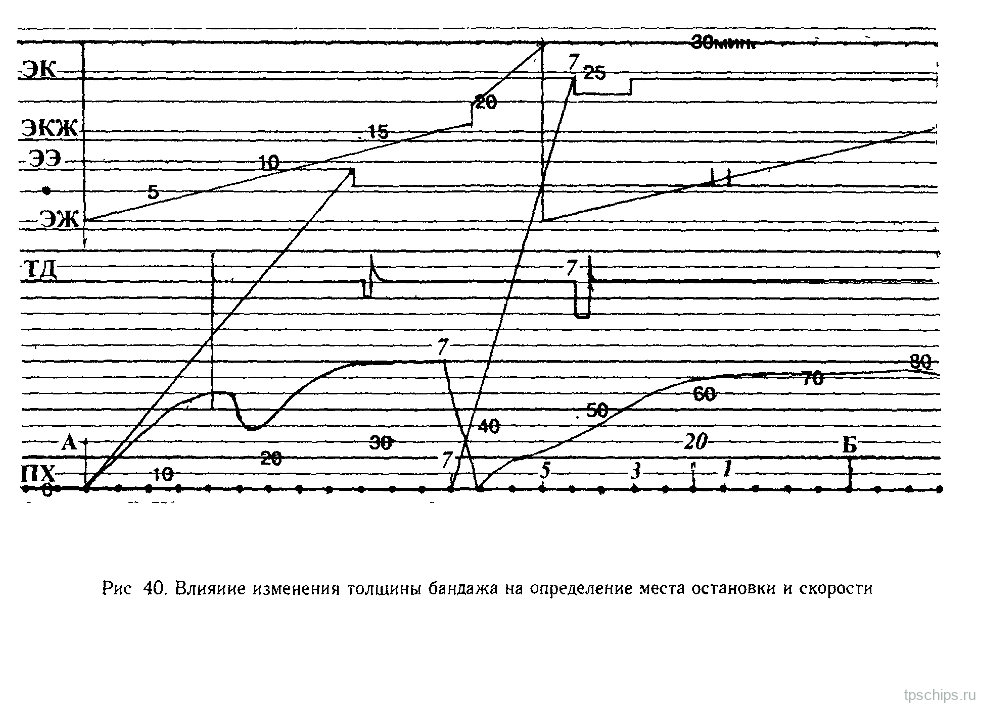

  3. Вычисляется поправка на погрешность из-за износа бандажей колёсных пар.

  4. Определяется действительное расположение писцов на скоростемере, с которого была снята скоростемерная лента, относительно линий шаблона, при помощи которого будет производиться расшифровка. Для этого необходимо шаблон приложить к началу записей на скоростемерной ленте и определить величину смещения писцов относительно линий шаблона. Эту величину смещения следует учитывать при расшифровке данной скоростемерной ленты.

  5. Выявляется, производились ли машинистом проверки крана машиниста в период приёмки локомотива в соответствии с установленным на дороге порядком.

  6. Контролируется, как регистрировалась скорость следования, начало скорости производилось от линии нижних наколов или имеются отступления, не было ли случаев заброса стрелки скорости, вибрации писца скорости.

  7. Проверяется, как регистрировалось тормозное давление, нормально ли работал сильфон, соответствует ли ход писца регистратора давления 25 мм.

  8. Проверяется регистрация времени, получасовые и часовые спады минутного писца, часовые наколы. Не переводились ли стрелки часов во время движения или против хода часовой стрелки при заводе часов в момент приёмки локомотива. Соответствие часовых наколов 4-часовым линиям на ленте и графиковому времени проследования станции.

  9. Контролируется качество перфорации, нет ли вытяжки ленты прибором, задиров или разрывов линии записи писцом.

  10. Проверяется соблюдение локомотивной бригадой установленного порядка прицепки локомотива к составу и действий перед отправлением поезда. При опробовании автотормозов — контролировались ли машинистом данные справки формы ВУ-45, их достоверность и соответствие требованиям инструкции по эксплуатации тормозов.

  11. Проверяется своевременное включение приборов безопасности движения: АЛСН, САУТ и т. п.

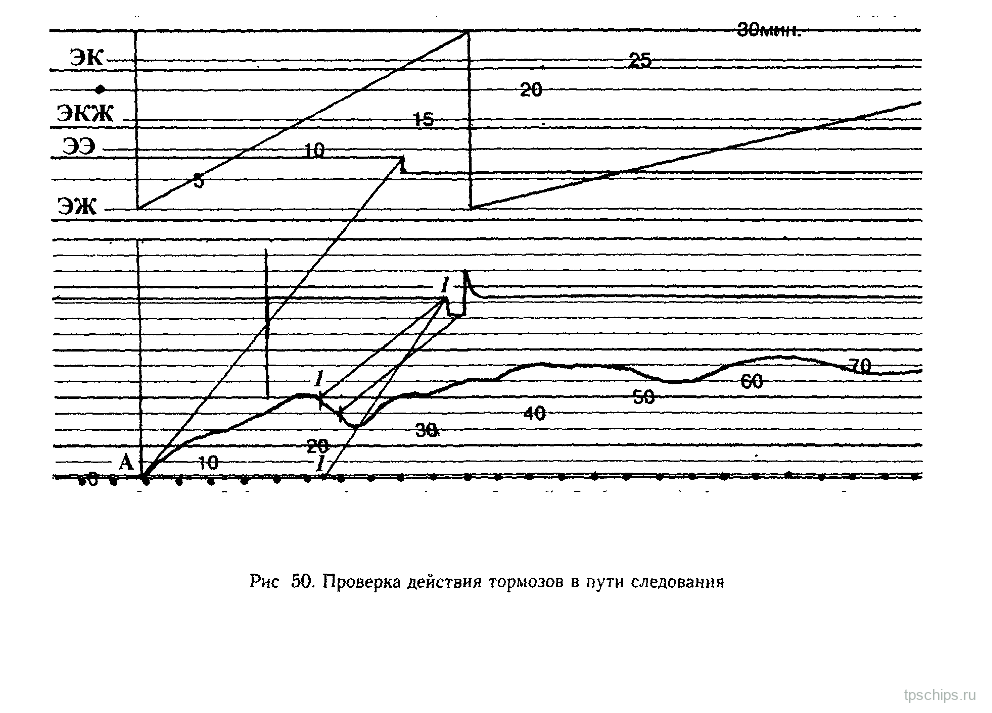

  12. Контролируется проверка действия тормозов в пути следования, её соответствие установленной местной инструкцией скорости, месту, величине разрядки тормозной магистрали (давлению в тормозном цилиндре для МВПС).

  13. Устанавливается, соответствует ли величина снижения скорости в режиме торможения (10 км/ч) расстоянию, указанному в местной инструкции по вождению поездов.

  14. Выявляется превышение максимально допустимых скоростей по перегонам, кривым участкам пути, станциям, местам ограничения скорости, постоянным и временным.

  15. Контролируется скорость проследования жёлтого огня напольного светофора и дальнейшее следование при жёлтом с красным огне локомотивного светофора; соблюдение установленной скорости при подъезде к красному сигналу.

  16. Контролируется порядок проследования красного огня проходного сигнала.

  17. Контролируется соблюдение установленного порядка при внезапном появлении белого огня на локомотивном светофоре. Выясняется, на каких элементах профиля, при какой скорости появляется белый огонь, как действовал машинист в этих случаях. При белом огне следует обращать внимание на интервалы времени между нажатиями «РБ», что позволяет оценить действия машиниста и положение переключателя режимов АЛСН.

  18. Контролируется порядок отправления при запрещающем показании выходного сигнала и скорость следования в этих случаях.

  19. При наличии на участке обслуживания светофоров, ограждающих участки длиной менее тормозного пути, контролируется скорость проследования таких светофоров при жёлтом огне.

  20. Контролируется порядок и соблюдение скоростей следования при организации движения по сигналам локомотивного светофора.

  21. Контролируется соблюдение перегонного времени хода по участку обслуживания, отсутствие необоснованных расписанием и предупреждениями остановок на станциях и перегонах. Если допускались остановки в непредусмотренных местах, то выясняется, при каких обстоятельствах (сигналы, скорость, торможение).

  22. Контролируется величина зарядного давления в тормозной магистрали, отсутствие истощения или завышения давления, глубина разрядки тормозной магистрали (давление первой ступени торможения для МВПС), количество ступеней торможения, применение полного служебного торможения (при каких огнях локомотивного светофора было применено).

  23. Контролируются требования инструкции по эксплуатации тормозов при торможении и следование на одной ступени не более 2,5 мин. После остановочного торможения выдерживается ли необходимое время для отпуска и зарядки тормозов, что очень важно соблюдать во избежание разрыва поезда.

  24. Контролируется своевременность применения тормозов при подходе к светофорам с жёлтым огнём, местам ограничения скорости, светофорам с красным огнём.

  25. В зимний период контролируется глубина разрядки тормозной магистрали, применение тормозов и порядок отпуска тормозов в поездах с композиционными тормозными колодками.

  26. Если стоянка поезда на промежуточной станции длилась более 30 мин, выясняется, проводилась ли проверка действия тормозов в пути следования и какие отметки были сделаны в справке о тормозах формы ВУ-45.

  27. При следовании поезда на ЭПТ контролируются порядок проверки действия тормозов в пути следования, торможения перед запрещающими сигналами, остановочные торможения. При дублированном питании проверяется, какие отметки сделаны машинистом в справке формы ВУ-45 о величине тока перекрыши.

  28. Во всех случаях применения тормозов в пути следования контролируется применение машинистом I положения крана машиниста для полного отпуска тормозов поезда.

  29. Контролируется выполнение машинистом рекомендаций инструкции по эксплуатации тормозов в части выдержки времени, необходимого на полный отпуск тормозов грузового или пассажирского поезда в зависимости от его длины и глубины разрядки тормозной магистрали, ступени, полного, служебного или экстренного торможения.

  30. В случаях применения полного служебного торможения в один приём или экстренного торможения обращается внимание, при каких огнях локомотивного светофора эти торможения выполнялись, при какой скорости, и определяется место применения тормозов на конкретном участке для оценки действий машиниста.

  31. При наличии экстренного торможения, зафиксированного на скоростемерной ленте, руководствуясь скоростью и длиной тормозного пути, по номограммам инструкции по эксплуатации тормозов проверяется обеспеченность поезда тормозным нажатием.

  32. Контролируется работа устройств АЛСН. Проверяется, не было ли случаев кратковременного отключения устройств АЛСН, если были, то при каких огнях.

  33. При кратковременных сбоях в работе АЛСН и особенно при появлении на локомотивном светофоре белого огня на ленте отмечается место нахождения следующего светофора (ордината впереди находящегося сигнала). В зависимости от профиля пути в данном месте (спуск, подъём, кривая) и скорости следования проверяется правильность действий машиниста по применению тормозов, снижению скорости движения, то есть выполнение тех требований, которые предусмотрены Инструкцией по движению поездов при внезапном появлении белого огня.

  34. При следовании без АЛСН по приказу поездного диспетчера машинист сдаёт скоростемерную ленту и текст переданного приказа, на скоростемерной ленте делается отметка места, где машинисту был передан данный приказ.

  35. При следовании по кодированному участку, в тех случаях, когда на ленте зафиксирован красный огонь локомотивного светофора, проверяется, не переключались ли устройства АЛСН на белый огонь при помощи кнопки «ВК».

  36. В случае, когда местной инструкцией по вождению поездов предусмотрено переключение тумблера «ДЗ» из положения «без АЛС» на периодичность проверки бдительности через 30—40 с, по ординатам конкретных мест, отмеченных на номограмме, проверяется по скоростемерной ленте своевременность таких переключений.

  37. При автостопном торможении устанавливается, при каком огне локомотивного светофора и при какой скорости произошло автостопное торможение. Проверяется последовательность действий машиниста, выполнялось ли экстренное торможение краном машиниста, не прекращалась ли разрядка тормозной магистрали разобщительным краном ЭПК-150.

  38. В случаях изменения зарядного давления в тормозной магистрали — понижение или завышение давления, разъединение тормозных рукавов, срыв стоп-крана, срабатывание автостопа — проверяется своевременность и правильность действий машиниста.

  39. При внезапном перекрытии входного сигнала с разрешающего на запрещающий контролируется своевременность действий машиниста по применению тормозов.

  40. Проверяется, как работали дополнительные устройства, обеспечивающие безопасность движения: АЛСН — УКБМ, АЛСН — «Дозор», АЛСН — Л143 — Л159, АЛСН — Л168, АЛСН — Л116, САУТ.

  41. Проверяется, как соблюдался порядок прицепки локомотива к составу с остановкой за 5—10 м от вагонов, чтобы обеспечить скорость сцепления не более 3 км/ч.

  42. В случаях саморасцепов поезда, разъединения тормозных рукавов контролируется, производилось ли опробование тормозов после восстановления нормальной длины тормозной магистрали.

  43. При выполнении маневровой работы на станциях и подъездных путях проверяется, включались ли тормоза в местах, установленных ТРА станции, и проводилась ли проверка их действия после начала движения до полной остановки.

  44. Контролируется, как производилась проверка действия тормозов при их включении на маневрах.

  45. Проверяется, не нарушались ли установленные ТРА станций скорости при маневровых передвижениях по путям станций и подъездным путям.

4.7. Приспособления и информация, необходимые для качественной расшифровки скоростемерных лент

На рабочем месте персонала, занимающегося расшифровкой скоростемерных лент, должны находиться необходимые приспособления и перечень информации, которые приводятся ниже. Это позволит повысить качество расшифровки.

  1. Номограммы участков обслуживания с отметками расположения сигналов, осей станций, мест проверки действия тормозов в пути следования, километровых столбов и других точек, необходимых для расшифровки и разметки скоростемерных лент нормальной длины и лент с изменённой перфорацией (см. рис. 20).

  2. Перечень максимально допустимых скоростей по перегонам, станциям, кривым участкам пути, местам постоянно действующих ограничений скорости по всем участкам, которые обслуживаются локомотивными бригадами депо.

  3. Профиль участков обслуживания (желательно в масштабе 5 мм = 1 км, то есть в масштабе скоростемерной ленты с нормальной перфорацией; см. рис. 20).

  4. Шаблоны для расшифровки скоростемерных лент, отсчётные и обычные лупы, отсчётный микроскоп, штангенциркуль с заострёнными губками, линейки, приспособления для определения угла наклона кривой времени.

  5. Таблицы расчётного и фактического диаметров бандажей колёсных пар, от которых работает привод скоростемера, для всех локомотивов и МВПС, на которых работают локомотивные бригады данного депо (сведения о фактическом диаметре бандажей колёсных пар должны ежемесячно корректироваться по книге учёта состояния бандажей колёсных пар и пробегов локомотивов формы ТУ-17).

  6. Таблица перевода скорости (километры в час — в метры в секунду), табл. 9.

  7. Таблицы расстояний, проходимых поездом между двумя нажатиями «РБ», в зависимости от скорости за 35 с, где 30 с — интервал выдержки времени, 5 с — время задержки на смену сигнала на локомотивном светофоре при появлении другого кодового сигнала в рельсовой цепи (см. табл. 9).

  8. Таблица изменения расстояний в зависимости от масштаба наколов (см. табл. 7, разд. 2.2.2).

  9. Таблицы зависимости подъёма писца регистратора давления при изменении величины тормозного давления (табл. 4, 5 разд. 1.14).

  10. Таблица минимального времени на отпуск и зарядку автотормозов после остановочного торможения в зависимости от глубины разрядки тормозной магистрали, типа тормозов, длины состава поезда (табл. 10).

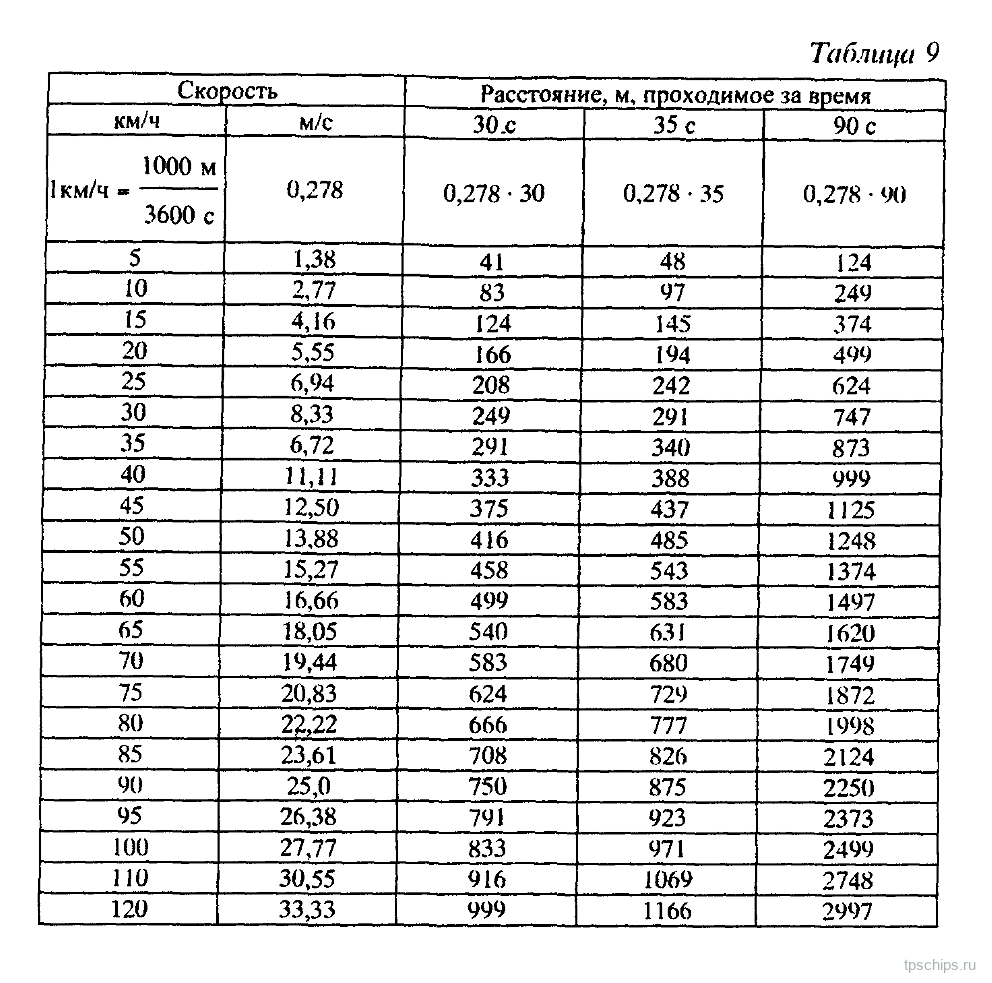

Таблица 9. Скорость и расстояние, проходимое за указанное время.

Скорость, км/ч

Скорость, м/с

Расстояние за 30 с, м

Расстояние за 35 с, м

Расстояние за 90 с, м

1 км/ч = 1000 м / 3600 с

0,278

0,278 · 30

0,278 · 35

0,278 · 90

5

1,38

41

48

124

10

2,77

83

97

249

15

4,16

124

145

374

20

5,55

166

194

499

25

6,94

208

242

624

30

8,33

249

291

747

35

6,72

291

340

873

40

11,11

333

388

999

45

12,50

375

437

1125

50

13,88

416

485

1248

55

15,27

458

543

1374

60

16,66

499

583

1497

65

18,05

540

631

1620

70

19,44

583

680

1749

75

20,83

624

729

1872

80

22,22

666

777

1998

85

23,61

708

826

2124

90

25,0

750

875

2250

95

26,38

791

923

2373

100

27,77

833

971

2499

110

30,55

916

1069

2748

120

33,33

999

1166

2997

Редакционное примечание к таблице 9. Числа воспроизведены по оригиналу, в котором встречаются ошибки и неточные приближения. Например, 35 км/ч соответствуют примерно 9,72 м/с, а не напечатанным 6,72 м/с; при 55 км/ч за 35 с поезд проходит примерно 534,72 м, а не 543 м. Для самостоятельного пересчёта используйте v = V / 3,6 и s = v · t, где V — скорость в км/ч, v — в м/с, t — время в секундах, s — путь в метрах.

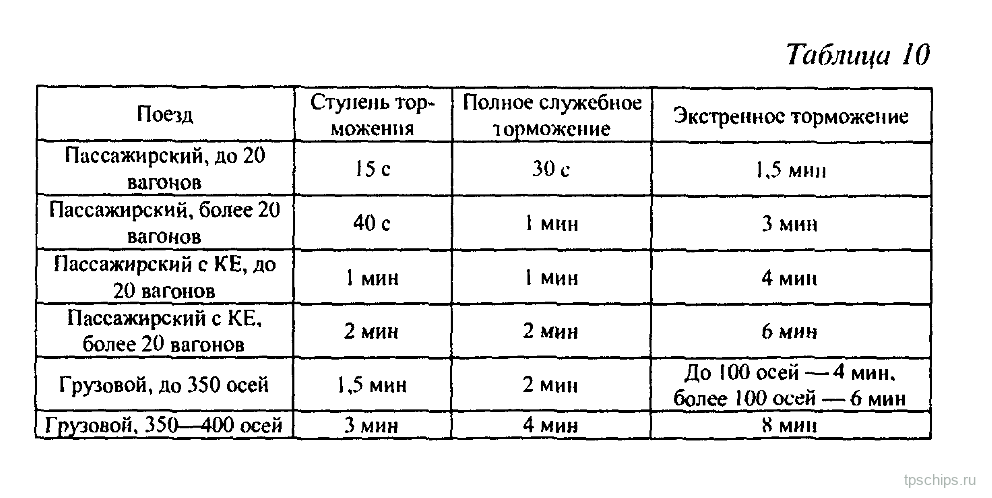

Таблица 10.

Поезд

Ступень торможения

Полное служебное торможение

Экстренное торможение

Пассажирский, до 20 вагонов

15 с

30 с

1,5 мин

Пассажирский, более 20 вагонов

40 с

1 мин

3 мин

Пассажирский с КЕ, до 20 вагонов

1 мин

1 мин

4 мин

Пассажирский с КЕ, более 20 вагонов

2 мин

2 мин

6 мин

Грузовой, до 350 осей

1,5 мин

2 мин

До 100 осей — 4 мин; более 100 осей — 6 мин

Грузовой, 350—400 осей

3 мин

4 мин

8 мин

  1. Таблица определения величины скорости при заправке скоростемера нетиповой скоростемерной лентой (табл. 3 разд. 1.12).

  2. Перечень пунктов инструкции по эксплуатации тормозов, которые необходимо контролировать при расшифровке скоростемерных лент.

  3. Перечень пунктов инструкции по эксплуатации устройств АЛСН, которые необходимо контролировать при расшифровке скоростемерных лент.

  4. Выписки из нормативов по тормозам о необходимом тормозном нажатии в зависимости от скорости, типов тормозов и тормозных колодок для пассажирских и грузовых поездов.

  5. Перечень станций, на которых при маневрах или подаче вагонов на подъездные пути согласно ТРА должны включаться и опробоваться тормоза.

  6. Перечень участков, имеющих расстояние менее тормозного пути между светофорами (короткие блок-участки).

Возможно наличие дополнительной информации, которая будет способствовать качественной расшифровке скоростемерных лент.

4.8. Расшифровка скоростемерных лент локомотивов, оборудованных АЛСН и различными приборами контроля бдительности машиниста

Работа приборов контроля бдительности машиниста отражается на скоростемерной ленте состоянием питания электромагнитов ЭЭ, ЭЖ, ЭКЖ, ЭК, САУТ в различных комбинациях соответствующими положениями их писцов, а также возможностью зафиксировать применение экстренной разрядки тормозной магистрали за счёт срабатывания электропневматического клапана ЭПК-150 в определённых ситуациях или применения служебного торможения при работе системы автоматического управления тормозами (САУТ).

Существующая схема АЛСН при следовании поезда к путевому светофору с красным огнём обеспечивает периодически, через 20—30 секунд, включение автостопа с подачей звукового сигнала машинисту, который должен подтверждать свою бдительность — нажимать рукоятку бдительности «РБ», отключая тем самым действие автостопа.

На скоростемерной ленте эти действия регистрируются как отключение и включение электромагнита ЭЭ, в результате чего писец ЭЭ поднимается вверх на 2—2,8 мм из своего нижнего положения и сразу же опускается вниз, оставляя на горизонтальной линии ЭЭ характерную отметку в виде штриха высотой 2—2,8 мм.

В случае, если машинист в течение 7—8 секунд не подтвердит свою бдительность по свистку ЭПК, происходит срабатывание ЭПК с экстренной разрядкой тормозной магистрали. Писец электромагнита ЭЭ, поднявшись при свистке ЭПК в верхнее положение, будет продолжать оставаться в верхнем положении, фиксируя на скоростемерной ленте обесточенное состояние электромагнита ЭЭ.

Практика показывает, что периодическая подача звуковых сигналов способствует вырабатыванию условных рефлексов у машиниста, позволяющих даже в сонном состоянии нажимать на рукоятку бдительности, прекращая тем самым действие автостопа. Для того чтобы исключить подобные случаи, существующие типовые схемы АЛСН стали дополняться различными устройствами, требующими от машиниста различных действий по восстановлению нормальной работы системы АЛСН. Эти действия в большинстве случаев отражаются на скоростемерной ленте.

Чтобы определить, какие действия машиниста зафиксированы на скоростемерной ленте, необходимо знать последовательность действий машиниста при ведении поезда и управлении тормозами:

  • в момент смены огней локомотивного светофора;

  • при длительном горении одного и того же сигнала;

  • при включении ламп световой сигнализации;

  • при включении звукового сигнала ЭПК.

Следует знать, чего конкретно от машиниста требует инструкция по обслуживанию АЛСН с дополнительными приборами контроля бдительности, какие операции он должен выполнять и что произойдёт, если он промедлит с их выполнением. Без детального изучения этих дополнительных инструкций по каждому устройству контроля бдительности (УКБМ, ТСКБМ, «Дозор», САУТ и др.) невозможно качественно расшифровать скоростемерную ленту.

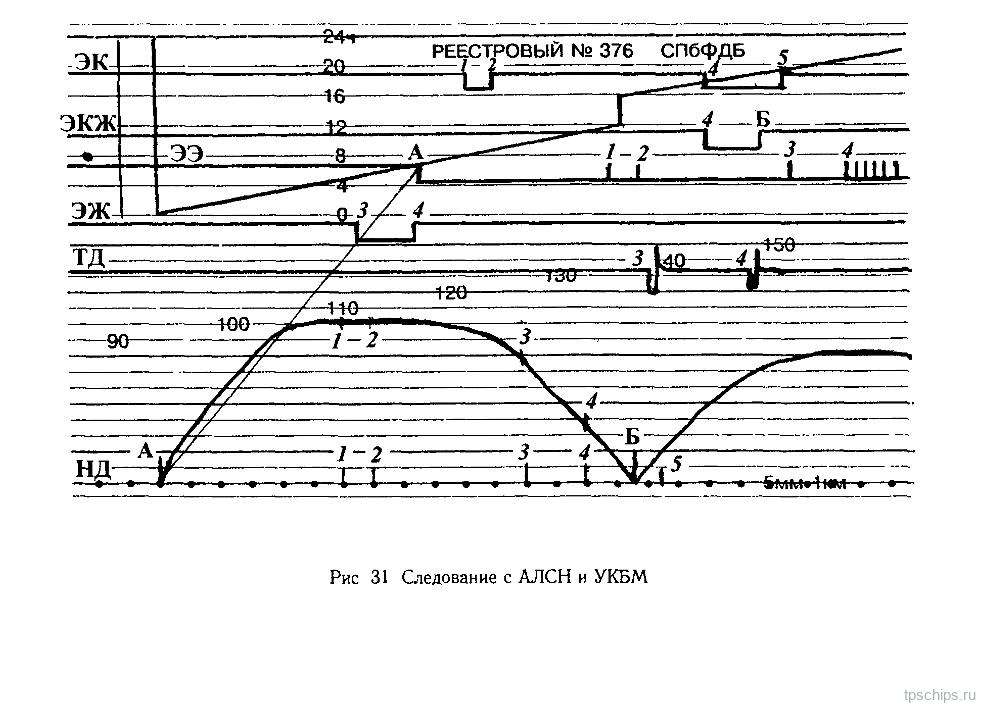

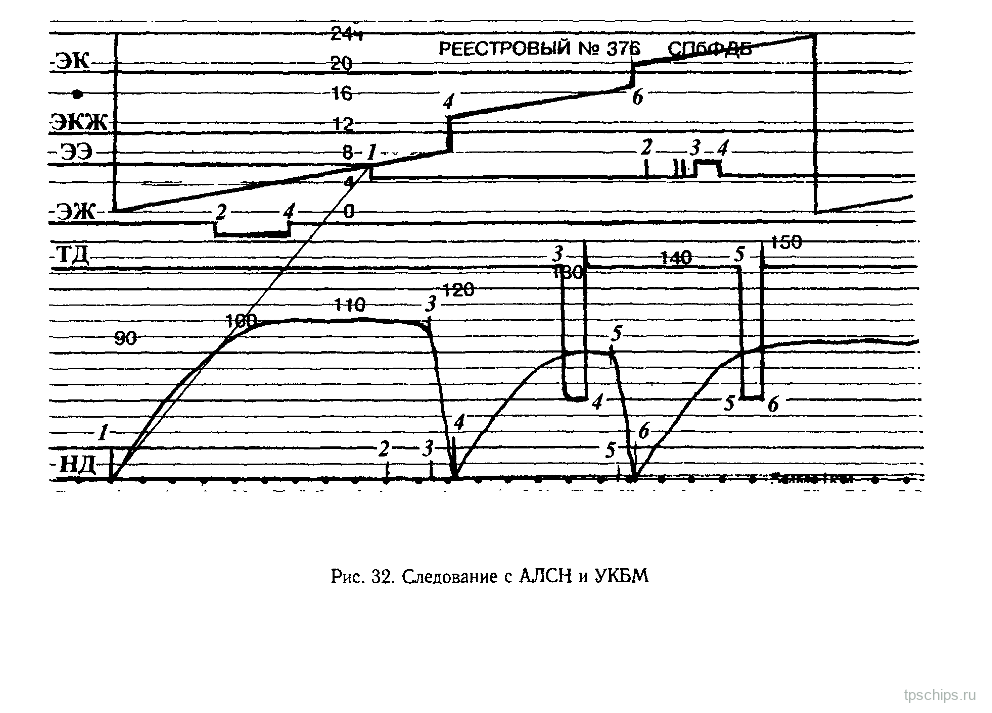

4.8.1. Расшифровка скоростемерных лент локомотивов, оборудованных АЛСН с устройствами контроля бдительности машиниста (УКБМ)

На скоростемерных лентах локомотивов, оборудованных этими устройствами, регистрируются огни локомотивного светофора: жёлтый — писцом ЭЖ; жёлтый с красным — писцом ЭКЖ; красный — писцом ЭК; белый и жёлтый с красным — писцами ЭК и ЭКЖ. Состояние питания цепи ЭПК регистрируется писцом ЭЭ.

Горение зелёного огня на локомотивном светофоре определяется на скоростемерной ленте косвенным путём. При зелёном огне есть постоянное питание цепи ЭЭ и нет питания на катушках электромагнитов ЭЖ, ЭКЖ и ЭК.

После зелёного огня на локомотивном светофоре, при отсутствии кодов в рельсовой цепи, появляется белый огонь, в этом случае получает питание электромагнит ЭК.

После жёлтого огня на локомотивном светофоре, при отсутствии кодов в рельсовой цепи, например при приёме поезда на боковой путь станции, автоматически включаются одновременно горящие огни локомотивного светофора: белый и жёлтый с красным, то есть получают питание электромагниты ЭК и ЭКЖ.

В пути следования на локомотиве с устройствами УКБМ машинист обязан выполнять следующие операции.

  1. Подтверждать свою бдительность нажатием рукоятки бдительности «РБ» или педали бдительности «ПБ» на 1—2 секунды по световым сигналам (эти действия машиниста не отражаются на скоростемерной ленте).

  2. После пропуска светового сигнала нажать «РБ» («ПБ») на звуковой сигнал (эти действия фиксируются на скоростемерной ленте на линии ЭЭ). При вторичном пропуске светового сигнала или однократном пропуске светового сигнала при жёлтом с красным или одновременно горящих белом и жёлтом с красным огнях локомотивного светофора для предупреждения автостопного торможения необходимо нажать кнопку бдительности «КБ». Звуковой сигнал ЭПК регистрируется на скоростемерной ленте по линии писца ЭЭ как отключение ЭПК. Прекращение свистка после нажатия «РБ», «ПБ» или «КБ» снова включает ЭПК.

  3. Кнопкой «Сброс / уст. КЖ» при горящем белом огне на локомотивном светофоре зажечь дополнительно сигнал «КЖ» в следующих ситуациях: при проследовании напольного сигнала, предупреждающего о закрытом положении следующего светофора; при ожидании отправления с некодированных путей станций.

  4. При одновременно горящих огнях на локомотивном светофоре белом и жёлтом с красным кнопкой «Сброс / уст. КЖ» погасить жёлтый с красным огонь в следующих случаях:

  • при следовании по некодированному пути без остановки, убедившись в открытии выходного светофора с данного пути;

    • при проследовании напольного сигнала, предупреждающего, что светофор открыт;

    • в момент перед отправлением с некодированного пути после получения разрешения на отправление до перевода реверсивной рукоятки из нейтрального положения в рабочее;

    • при переходе на маневровую работу.

Эти действия машиниста фиксируются на скоростемерной ленте писцами ЭК, ЭКЖ, ЭЭ.

Машинисту разрешается включение белого огня на локомотивном светофоре вместо красного согласно инструкции о порядке пользования АЛСН нажатием одновременно кнопок «ВК» и «КБ».

Устройства АЛСН и УКБМ обеспечивают:

  • периодическую проверку бдительности машиниста с предварительной световой сигнализацией при всех огнях локомотивного светофора за время 7 ± 2 с до момента включения свистка ЭПК;

  • остановку поезда при самопроизвольном движении вперёд или назад или при превышении минимальной скорости 5 км/ч при нейтральном положении реверсивной рукоятки;

  • невозможность отправления под запрещающий сигнал без дополнительного подтверждения бдительности.

Устройства предусматривают:

  • увеличение периода проверки бдительности машиниста при наличии на локомотивном светофоре зелёного или белого огня, включённого одновременным нажатием «КБ» и «ВК» или «РБ», «ПБ» и «ВК»;

  • уменьшение длительности периода проверки при подтверждении бдительности по свистку ЭПК нажатием «РБ», «ПБ».

С учётом местных условий в соответствии с указанием МПС при следовании по зелёному огню проверка бдительности машиниста может отменяться.

Устройства также предусматривают автостопное торможение при постоянном нажатии машинистом педали «ПБ», рукоятки «РБ» или кнопки бдительности «КБ» в течение времени более 7 ± 2 секунд.

Рассмотрим, как записываются на скоростемерной ленте показания огней локомотивного светофора.

Жёлтый, жёлтый с красным, красный огни записываются писцами соответствующих электромагнитов, когда получают питание их катушки. В этом случае писец электромагнита опускается вниз на 2—2,8 мм и, находясь в нижнем положении, записывает прямую линию. При обесточивании цепи писец поднимается в исходное положение и записывает прямую линию, находясь в верхнем положении. Состояние цепи ЭПК фиксируется писцом ЭЭ, который также перемещается на 2—2,8 мм в зависимости от питания его цепи.

Если писец ЭК записал на скоростемерной ленте появление красного огня на локомотивном светофоре, то это может означать, что в действительности горел либо красный, либо белый огонь. Тогда необходимо выяснить, включались ли перед этим электромагнит ЭЖ, а затем электромагнит ЭКЖ. Если включение ЭЖ и ЭКЖ имело место в такой последовательности, то на локомотивном светофоре горел красный огонь. Если включения ЭЖ и ЭКЖ не было, то на локомотивном светофоре горел белый огонь.

При выключенном УКБМ, но включённой АЛСН проверка бдительности машиниста происходит через 30—40 с при всех огнях локомотивного светофора, что хорошо различимо на скоростемерной ленте.

Пример 13. АЛСН с УКБМ

В этом примере поправки на износ бандажей и работу скоростемера не вводились, принят нормальный масштаб записей на ленте.

Пассажирский поезд с электровозом ЧС7 отправляется из пункта А (рис. 31) по зелёному огню в 8 ч 30 мин. АЛСН с УКБМ включены (точка А на линии писца ЭЭ). Часовой спад минутного писца с точкой часового накола на линии 8 ч вынесен отдельно перед линией получасового спада. На участке между пунктами А и Б поезд развивает скорость до 100 км/ч, следуя при зелёном огне.

Рисунок 31: Следование с АЛСН и УКБМ
Рис. 31. Следование с АЛСН и УКБМ. Источник: Л. Е. Венцевич, 2002, с. 119.

В точке 1, отмеченной на линии нижних километровых наколов, на локомотивном светофоре внезапно появляется белый огонь (точка 1 на линии ЭК), писец перемещается в нижнее положение и записывает прямую линию. По свистку ЭПК машинист подтверждает бдительность (штрихи 1, 2 на линии ЭЭ), но скорость поезда на участке 1—2 не снижает (отметки 1, 2 на линии скорости). Необходимо оценить действия машиниста при внезапном появлении белого огня на локомотивном светофоре с учётом видимости и профиля пути на участке 1—2.

Когда при белом огне на локомотивном светофоре поезд проследовал 1000 м (участок 1—2 на линии ЭК), на локомотивном светофоре появляется зелёный огонь, далее 5000 м поезд следует при зелёном огне. В точке 3 на локомотивном светофоре появляется жёлтый огонь (точка 3 на линии ЭЖ), скорость поезда 80 км/ч. Машинист применяет служебное торможение (точка 3 на линии тормозного давления). После проследования поездом входного сигнала (точка 4) жёлтый огонь на локомотивном светофоре меняется на белый и жёлтый с красным (точки 4 на линиях ЭК и ЭКЖ), свидетельствующие о том, что поезд принимается на некодированный путь станции Б.

Применив служебное торможение (точка 4 на линии тормозного давления), машинист останавливает поезд (точка Б). После стоянки 5 мин на выходном сигнале станции загорается зелёный огонь, машинист, убедившись в открытии выходного светофора, кнопкой «Сброс / уст. КЖ» погасил «КЖ». Поезд отправляется в 8 ч 50 мин.

После проследования 500 метров (участок 4—5 на линии ЭК длиннее на 500 м участка 4—Б на линии ЭКЖ) локомотив вступает на кодированный путь. На локомотивном светофоре загорается зелёный огонь, далее поезд следует по зелёному огню.

Пример 14. АЛСН с УКБМ

В этом примере поправки на износ бандажей и работу скоростемера не вводились, принят нормальный масштаб записей на ленте.

Пассажирский поезд с электровозом ЧС7 отправляется из пункта 1 в 16 ч 00 мин (имеется часовой накол на 6 мм левее спада минутного писца) с включёнными АЛСН и УКБМ (точка 1 на линии ЭЭ) по зелёному огню локомотивного светофора (рис. 32).

Рисунок 32: Следование с АЛСН и УКБМ
Рис. 32. Следование с АЛСН и УКБМ. Источник: Л. Е. Венцевич, 2002, с. 121.

Следуя на пневматическом управлении тормозами по участку со спуском, равным −0,006, поезд развивает скорость 100 км/ч. При этой скорости на локомотивном светофоре загорается жёлтый огонь (в точке 2 писец ЭЖ начал записывать прямую линию, находясь в нижнем положении). Машинист подтверждает бдительность нажатием «РБ» (штрих 2 на линии ЭЭ), следующую проверку бдительности по лампе предварительной сигнализации пропускает, подтверждая бдительность по свистку ЭПК нажатием «РБ». Загорается лампа «Пропуск», извещающая, что интервалы между проверками сокращаются. Во второй раз машинист не подтверждает бдительность нажатием «КБ». В точке 3 на линии ЭЭ обесточивается электромагнит ЭПК, и ЭПК срабатывает на экстренное торможение. В точке 3 писец тормозного давления снижается до линии нулевого давления (линия скорости 50 км/ч на скоростемерной ленте). Поезд останавливается в точке 4. На линии писца ЭЭ между штрихами 3—4 записано обесточенное состояние электромагнита ЭЭ.

Тормозной путь пассажирского поезда, следующего со скоростью 100 км/ч по спуску −0,006 на пневматическом управлении тормозами, составляет 800 м. Этот тормозной путь соответствует тормозному нажатию 60 тс на 100 тс веса поезда при пневматическом управлении тормозами (см. номограммы, приведённые в Правилах тяговых расчётов для поездной работы).

После стоянки поезда в точке 4 в течение 6 мин жёлтый огонь локомотивного светофора сменился на зелёный. Поезд продолжает движение с включённым ЭПК (штрих 4 на линии ЭЭ) по зелёному огню локомотивного светофора. При скорости 80 км/ч при зелёном огне локомотивного светофора на спуске −0,006 краном машиниста произведено экстренное торможение (точка 5 на линии тормозного давления). Тормозной путь равен 500 м. В точке 6 поезд останавливается, стоит 4 мин, затем следует далее.

Сравнивая записи экстренных торможений, выполненных ЭПК и краном машиниста, замечаем различия в линиях снижения давления с зарядной величины до нулевой отметки тормозного давления.

Рассмотрим причины различия записей:

  1. Темп разрядки тормозной магистрали краном машиниста может быть 1,33 кгс/см² за 1 секунду, так как давление с 5 до 1 кгс/см² падает не более 3 секунд.

  2. Темп разрядки тормозной магистрали ЭПК примерно 0,9 кгс/см² за 1 секунду, падение давления с 5 до 2,5 кгс/см² не более 3 с. Кроме того, обратная посадка срывного клапана ЭПК происходит тогда, когда давление в тормозной магистрали снизится до 1,5 кгс/см².

Рассматривая запись экстренных торможений на скоростемерной ленте, необходимо помнить об этих различиях.

Можно установить, что при экстренном торможении краном машиниста писец тормозного давления опускается до линии нулевого давления без задержки, в результате чего левый нижний угол у линии нулевого давления прямой.

При экстренном торможении, выполненном ЭПК, писец тормозного давления перед линией нулевого давления несколько задерживается, в результате угол получается не прямым, линия спада может быть изломана. Это зависит от конструктивных особенностей ЭПК и скорости, при которой произведена разрядка тормозной магистрали, то есть скорости протяжки скоростемерной ленты скоростемером относительно перемещающегося писца индикатора тормозного давления.

Пример 15. Внезапное появление белого огня на локомотивном светофоре, АЛСН с УКБМ

В этом примере поправки на износ бандажей и работу скоростемера не вводились, принят нормальный масштаб записей на ленте.

Грузовой поезд с электровозом ВЛ11, оборудованным АЛСН с УКБМ, отправился из пункта 1 в 8 ч 00 мин (рис. 33) с включёнными устройствами АЛСН и УКБМ (точка 1 на линии ЭЭ). На локомотивном светофоре горит зелёный огонь. Проследовав 5 км, поезд развил скорость 80 км/ч.

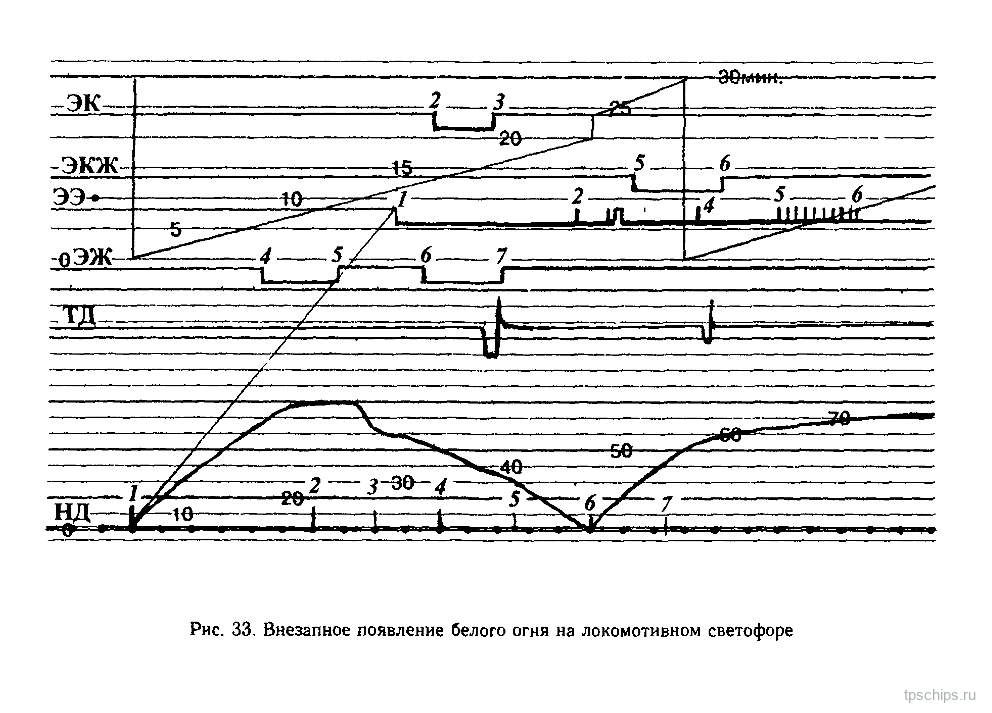

Рисунок 33: Внезапное появление белого огня на локомотивном светофоре
Рис. 33. Внезапное появление белого огня на локомотивном светофоре. Источник: Л. Е. Венцевич, 2002, с. 124.

В точке 2 на локомотивном светофоре внезапно появляется белый огонь (в точке 2 на линии ЭК писец опустился вниз и, находясь в нижнем положении, записывает прямую линию). На свисток ЭПК машинист подтверждает бдительность (штрих 2 на линии ЭЭ), но не принимает мер к снижению скорости. Дальнейшую проверку бдительности по лампе предварительной сигнализации пропускает, подтверждая бдительность по свистку ЭПК нажатием «РБ» (следующий штрих по линии ЭЭ).

Устройство переходит на короткие интервалы проверки бдительности, следующее подтверждение проверки бдительности по свистку ЭПК можно подтвердить только нажатием «КБ». Машинист промедлил с этим подтверждением в течение 6 секунд. На линии ЭЭ заметно обесточенное состояние электромагнита ЭЭ (писец поднялся вверх и в течение 6 секунд записывает обесточенное состояние). При скорости 80 км/ч = 22,2 м/с за 6 с поезд прошёл расстояние 6 · 22,2 = 133 метра (по ленте).

Писец ЭЭ, находясь в верхнем положении, прочерчивает прямую линию длиной 0,7 мм. После того как машинист подтвердил бдительность нажатием «КБ», писец ЭЭ опустился вниз. На линии ЭЭ видна характерная отметка, показывающая интервал отключённого состояния ЭЭ, а не черточку подъёма и опускания писца. После этих действий, зафиксированных на ленте, машинист применяет служебное торможение, скорость поезда снижается.

Действия машиниста при внезапном появлении белого огня на локомотивном светофоре, зафиксированном на скоростемерной ленте, свидетельствуют о ряде нарушений, допущенных при ведении поезда.

При дальнейшем движении поезда в точке 4 появился жёлтый огонь на локомотивном светофоре (точка 4 на линии ЭЖ, штрих 4 на линии ЭЭ), при следовании получено подтверждение бдительности по лампам предварительной сигнализации. В точке 5 жёлтый огонь сменился на жёлтый с красным огонь локомотивного светофора (точка 5 на линии ЭКЖ, штрих 5 на линии ЭЭ), дальнейшая проверка бдительности производится по свистку ЭПК. В точке 5 поезд останавливается служебным торможением при жёлтом с красным огне на локомотивном светофоре, стоит 5 мин. На локомотивном светофоре жёлтый с красным огонь меняется на жёлтый (точка 6 на линии ЭЖ), поезд продолжает движение по жёлтому огню до точки 7 на линии ЭЖ. В точке 7 жёлтый огонь локомотивного светофора меняется на зелёный. Движение поезда продолжается.

4.8.2. Расшифровка скоростемерных лент локомотивов, оборудованных устройствами АЛСН и «Дозор» (Л132)

При расшифровке лент необходимо учитывать, что устройство состоит из блоков автоматической индикации и регистрации с увеличенным числом регистрируемых параметров на скоростемерной ленте. На ленте кроме обычных сигнальных показаний АЛСН дополнительно регистрируются жёлтый с красным огонь и нажатая кнопка помощника машиниста «Sп», белый огонь, белый огонь и нажатая кнопка помощника машиниста.

Устройство обеспечивает контроль снижения скорости движения поезда с момента перехода на блок-участок перед напольным светофором с красным огнём и появления жёлтого с красным огня на локомотивном светофоре. При этом максимально допустимая скорость движения поезда ограничивается до 4—6 км/ч на заданном расстоянии до напольного светофора с красным огнём.

Если сигнал не откроется и поезд остановится, то привести его в движение можно будет только при постоянном нажатии специальной кнопки, которое регистрируется на скоростемерной ленте. Кроме того, устройство предотвращает самопроизвольное трогание поезда с места. При самопроизвольном движении поезда и достижении скорости 4—6 км/ч в случае потери бдительности машиниста через 6—8 с произойдёт экстренное торможение.

Устройство обеспечивает индикацию ускорения и замедления поезда на специальном указателе, что даёт возможность определять надёжность действия тормозов при проверке их действия в пути следования. Замедление (ускорение) на скоростемерной ленте не регистрируется.

Действие тормозов на скоростемерной ленте оценивается по снижению скорости на 10 км/ч в режиме торможения на определённом расстоянии в местах, устанавливаемых местной инструкцией по вождению поездов на конкретном участке обслуживания, при этом устанавливается и скорость, при которой производится торможение.

Рассмотрим, как с устройством «Дозор» на скоростемерной ленте записываются различные параметры АЛСН.

До включения в действие устройств АЛСН, когда локомотив находится в движении и скоростемерная лента передвигается, писцы регистрации положения автостопа и огней локомотивного светофора осуществляют запись соответственно выключенного положения автостопа и негорящих огней локомотивного светофора в виде прямых горизонтальных линий, смещённых в верхнее положение.

В момент включения ЭПК становится под напряжение электромагнит ЭЭ скоростемера и перемещает связанный с ним писец вертикально на 2—2,8 мм вниз. При движении локомотива скоростемерная лента передвигается, и писец прочерчивает на ней смещённую вниз прямую горизонтальную линию включённого положения автостопа, пока электромагнит ЭЭ находится под напряжением. При обесточивании электромагнита ЭЭ он отпускает свой якорь, и писец перемещается обратно (вверх на 2—2,8 мм), записывая горизонтальную линию выключенного положения автостопа.

При появлении на локомотивном светофоре жёлтого, жёлтого с красным, красного огней кроме электромагнита ЭЭ становится под напряжение электромагнит соответствующего сигнального огня, притягивает свой якорь и перемещает связанный с ним писец вертикально вниз на 2—2,8 мм. Писец будет прочерчивать горизонтальную линию, смещённую вниз, до тех пор пока электромагнит находится под напряжением, то есть пока горит один из указанных огней на локомотивном светофоре.

При появлении на локомотивном светофоре белого огня, помимо электромагнита ЭЭ, становятся под напряжение электромагниты ЭК и ЭКЖ и перемещают связанные с ними писцы вертикально вниз на 2—2,8 мм. Указанные писцы будут прочерчивать горизонтальные линии, смещённые вниз, до тех пор пока электромагниты находятся под напряжением, то есть пока на локомотивном светофоре горит белый огонь.

При белом огне на локомотивном светофоре и нажатии кнопки помощника машиниста «Sп» получают питание электромагниты ЭК и ЭКЖ, при этом электромагнит ЭКЖ получает перерывы возбуждения с частотой 1 Гц. В результате писец электромагнита ЭКЖ записывает утолщённые отметки высотой 2—2,8 мм в течение времени, когда нажата кнопка помощника машиниста «Sп». Когда кнопка не нажата, писец ЭКЖ записывает прямую линию, находясь в нижнем положении. Писец электромагнита ЭК записывает линию включённого положения ЭК.

При жёлтом с красным огне локомотивного светофора электромагнит ЭКЖ получает питание, его писец записывает прямую линию, находясь в нижнем положении. При нажатии кнопки помощника машиниста «Sп» электромагнит ЭКЖ периодически с частотой 1 Гц находится под напряжением. В результате писец электромагнита ЭКЖ записывает сплошную, зачерченную полосу высотой 2—2,8 мм, длина этой полосы зависит от времени, в течение которого нажата кнопка помощника машиниста «Sп», и от скорости локомотива в это время.

Для определения скорости локомотива в любой момент горения красного, жёлтого с красным, белого огней локомотивного светофора необходимо на скоростемерной ленте от места начала записи нижнего положения писца ЭК или ЭКЖ, по которому определяется скорость, при помощи шаблона (рис. 29) отложить в левую сторону 20 мм (это линия писцов скорости и времени на шаблоне) и по кривой скорости определить искомую скорость.

Для определения скорости движения и места на ленте в момент нажатия кнопки помощника машиниста «Sп» при жёлтом с красным или белом огне на локомотивном светофоре необходимо на ленте от места появления сплошной зачернённой полосы на линии ЭКЖ отложить в левую сторону 20 мм. При помощи шаблона по пересечению вертикальной линии писцов скорости и времени с кривой скорости и линией нижних наколов определить искомую скорость и место на ленте.

Для определения скорости в момент срыва ЭПК необходимо на ленте от места начала экстренного торможения автостопом от линии писца тормозного давления отложить влево 20 мм и по линии писцов скорости и времени на шаблоне определить скорость, записанную на ленте.

По линии писца ЭЭ необходимо проверить, что в момент срыва ЭПК писец ЭЭ, расположенный вправо на 42,5 мм от линии писцов скорости и времени, поднялся вверх на 2—2,8 мм и записал обесточенное состояние электромагнита ЭЭ.

Для определения скорости локомотива в момент появления жёлтого огня необходимо на ленте от отметки смещения писца жёлтого огня ЭЖ в нижнее положение отложить в правую сторону 27 мм и при помощи шаблона по линии писцов скорости и времени определить скорость и место появления жёлтого огня на скоростемерной ленте.

При расшифровке скоростемерных лент необходимо обращать особое внимание на изменение периодичности проверок бдительности на участках с АЛСН с 30—40 с на 60—90 с при белом огне локомотивного светофора после зелёного или жёлтого.

Изменение интервалов времени между проверками бдительности происходит при постановке переключателя «ДЗ» в положение «без АЛС» и одновременном нажатии кнопки «ВК» и рукоятки «РБ». На ленте это регистрируется увеличением интервалов между штрихами на линии писца ЭЭ.

Особое внимание надо обращать на зажигание белого огня вместо красного с помощью кнопки «ВК» на участках с АЛСН. Белый огонь может зажечься лишь после зелёного или жёлтого, поэтому обнаружение белого огня после красного означает, что белый огонь был включён с помощью кнопки «ВК».

Необходимо учитывать, что на локомотивах, оборудованных этим устройством, если на локомотивном светофоре горит жёлтый с красным огонь, помощник машиниста обязан в течение 5—7 с нажимать кнопку помощника машиниста «Sп», подтверждая своё присутствие в кабине, а за 100—200 м до остановки постоянно держать эту кнопку нажатой.

При внезапной потере бдительности машинистом помощник машиниста обязан отпустить кнопку, что приведёт через 6—8 с к срыву ЭПК, и принять все необходимые меры к остановке поезда.

Пример 16. АЛСН и «Дозор» (Л132)

В этом примере поправки на износ бандажей и работу скоростемера не вводились, принят нормальный масштаб записей на ленте.

Грузовой поезд с электровозом ВЛ11, оборудованным устройствами АЛСН и «Дозор», отправляется из пункта 1 в 11 ч 30 мин (рис. 34) по зелёному огню локомотивного светофора с включёнными устройствами АЛСН (точка 1 на линии писца ЭЭ).

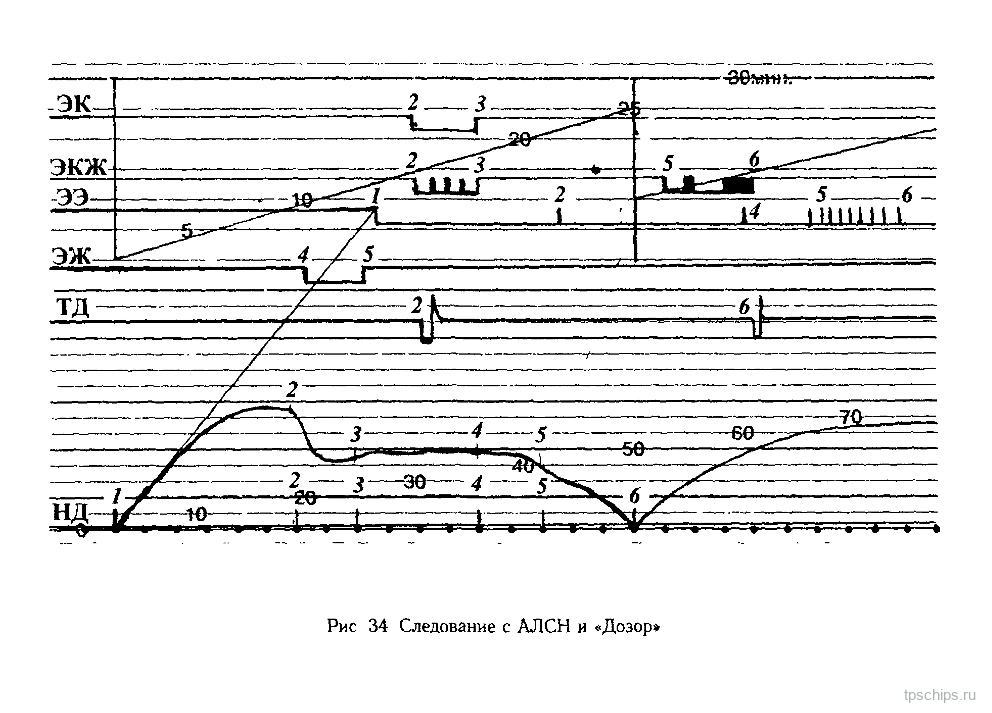

Рисунок 34: Следование с АЛСН и «Дозор»
Рис. 34. Следование с АЛСН и «Дозор». Источник: Л. Е. Венцевич, 2002, с. 130.

При скорости поезда 75 км/ч на локомотивном светофоре внезапно загорается белый огонь (писцы ЭК и ЭКЖ в точке 2 опускаются вниз). Машинист принимает меры к снижению скорости, производит служебное торможение (точка 2 на линии ТД). Скорость снижается до 42 км/ч. Помощник машиниста нажимает кнопку «Sп», чем подтверждает своё нахождение в кабине (зачернённые штрихи на линии писца ЭКЖ).

Поезд продолжает дальнейшее следование. В точке 3 белый огонь сменяется на зелёный, в точке 4 на локомотивном светофоре появляется жёлтый огонь (точка 4 на линии писца ЭЖ, штрих 4 на линии ЭЭ). Поезд следует при жёлтом огне (участок 3—4 на линии писца ЭЖ), скорость не превышает 50 км/ч. В точке 5 жёлтый огонь на локомотивном светофоре меняется на жёлтый с красным (в точке 5 писец ЭКЖ опускается и записывает прямую линию, находясь в нижнем положении). На линии ЭЭ от точки 5 фиксируется периодическая проверка бдительности.

Помощник машиниста перед остановкой держит кнопку помощника машиниста «Sп» в нажатом состоянии для предотвращения автостопного торможения. В пункте 6 машинист служебным торможением останавливает поезд в 11 ч 55 мин при записи писцом ЭКЖ жёлтого с красным огня на локомотивном светофоре. В пункте 6 поезд стоит 15 мин и в 12 ч 10 мин продолжает движение.

Пример 17. АЛСН и «Дозор»

В этом примере поправки на износ бандажей и работу скоростемера не вводились, принят нормальный масштаб записей на ленте.

Грузовой поезд с локомотивом, оборудованным устройствами АЛСН и «Дозор», следует передним ходом по участку с автоблокировкой (рис. 35). Станцию А поезд проследовал в 16 ч 00 мин со скоростью 60 км/ч. Устройства АЛСН и «Дозор» включены, на локомотивном светофоре горит зелёный огонь.

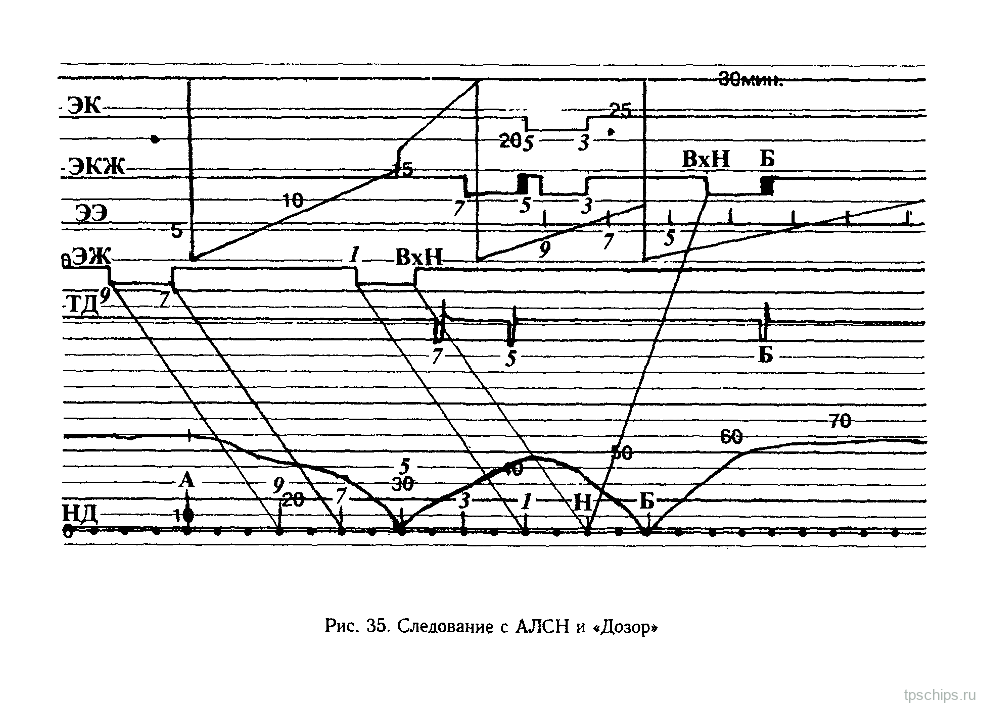

Рисунок 35: Следование с АЛСН и «Дозор»
Рис. 35. Следование с АЛСН и «Дозор». Источник: Л. Е. Венцевич, 2002, с. 132.

На перегоне А—Б в нечётном направлении расположены пять проходных светофоров: точки 9, 7, 5, 3, 1. Точка 5 сигнализирует красным огнём (возможно повреждение рельсовой цепи). При проследовании точки 9 на локомотивном светофоре загорается жёлтый огонь (на линии писца ЭЖ участок 9—7, штрих 9 на линии писца ЭЭ показывает ответное нажатие «РБ» на свисток ЭПК). Машинист применяет ступень служебного торможения (снижение давления в тормозной магистрали на линии ТД).

После проследования точки 7 на локомотивном светофоре загорается жёлтый с красным огонь (участок 7—5 на линии писца ЭК), в конце участка помощник машиниста держит в нажатом состоянии кнопку помощника машиниста «Sп» (заштрихованная полоса в конце участка 7—5 на линии ЭК).

Машинист, применив ступень торможения, останавливает поезд перед запрещающим сигналом (точка 5). После стоянки 3 мин поезд продолжает движение.

На локомотивном светофоре загорается красный огонь (отметка 5 на линии писца ЭК). Жёлтый с красным огонь гаснет после проследования поездом 400 м (2 мм на линии ЭКЖ, писец записывает прямую линию в верхнем положении).

Машинист при помощи кнопки «ВК» и «РБ» при постановке переключателя режимов в положение «без АЛС» зажигает белый огонь на локомотивном светофоре, что запрещается инструкцией о порядке пользования устройствами АЛСН.

В точке 3 белый огонь локомотивного светофора меняется на зелёный. В точке 1 при скорости 48 км/ч на локомотивном светофоре загорается жёлтый огонь (участок 1—Н на линии писца ЭЖ). После проследования входного сигнала с жёлтым огнём со скоростью 35 км/ч на локомотивном светофоре загорается жёлтый с красным огонь (участок Н—Б на линии писца ЭКЖ).

Помощник машиниста перед остановкой держит нажатой кнопку «Sп». Машинист, применив ступень торможения, останавливает поезд перед выходным сигналом с запрещающим показанием в 16 ч 39 мин. После стоянки поезда 21 мин на станции Б поезд отправляется далее по зелёному огню на локомотивном светофоре.

4.8.3. Расшифровка скоростемерных лент локомотивов, оборудованных устройствами АЛСН и Л143, Л159

При расшифровке лент необходимо учитывать следующие особенности работы этих устройств. Для усиления внимания машиниста и исключения условного рефлекса действий по звуковому сигналу устройства предусматривают зажигание сигнальных ламп с последующим их горением мигающим огнём за 5—7 с до свистка ЭПК при всех периодических проверках бдительности. Предварительной световой сигнализацией является мигание специальных сигнальных ламп с частотой 1,5—4 Гц ярким или тусклым светом в зависимости от положения специального тумблера. Включение световой сигнализации на скоростемерной ленте не фиксируется.

При неподтверждении машинистом бдительности в течение 5—7 с мигания сигнальных ламп раздаётся свисток ЭПК, что фиксируется на скоростемерной ленте как обесточивание катушки электромагнита ЭЭ. При этом действие схемы АЛСН уже не восстанавливается простым нажатием на штатную рукоятку бдительности «РБ». Для исключения срыва ЭПК на экстренное торможение машинист в течение 5—7 с должен встать и нажать дополнительную верхнюю рукоятку бдительности. Эта рукоятка расположена так, чтобы её нельзя было нажать, сидя в кресле.

Устройства обеспечивают периодическую, через 60—90 с, проверку бдительности машиниста по мигающей световой сигнализации при движении поезда по зелёному огню локомотивного светофора или по белому огню локомотивного светофора на некодированном участке. Если поезд следует при жёлтом или жёлтом с красным огнях локомотивного светофора, бдительность машиниста контролируется через 20—30 с. При этом рефлекторно отменить очередную проверку бдительности путём нажатия на рукоятку бдительности до подачи предупредительного светового сигнала невозможно.

Система была дополнена блоком для обеспечения автоматической экстренной остановки поезда при внезапной потере машинистом способности управлять поездом. Кроме того, это устройство обеспечивает прекращение периодической проверки бдительности на стоянке только после затормаживания локомотива, что обеспечивает невозможность отката после остановки.

Регистрация огней локомотивного светофора на скоростемерной ленте соответствует типовой схеме АЛСН.

Расшифровку скоростемерных лент с локомотивов, оборудованных этими устройствами, с учётом вышеизложенных особенностей производят таким же порядком, как и расшифровку лент с типовой схемой АЛСН.

Пример 18. АЛСН и Л143

В этом примере поправки на износ бандажей и работу скоростемера не вводились, принят нормальный масштаб записей на ленте.

Грузовой поезд с локомотивом, оборудованным устройствами АЛСН и Л143 (Л159), следует передним ходом по участку с автоблокировкой (рис. 36). Станцию А он проходит со скоростью 60 км/ч в 3 ч 50 мин с включёнными устройствами АЛСН по зелёному огню локомотивного светофора.

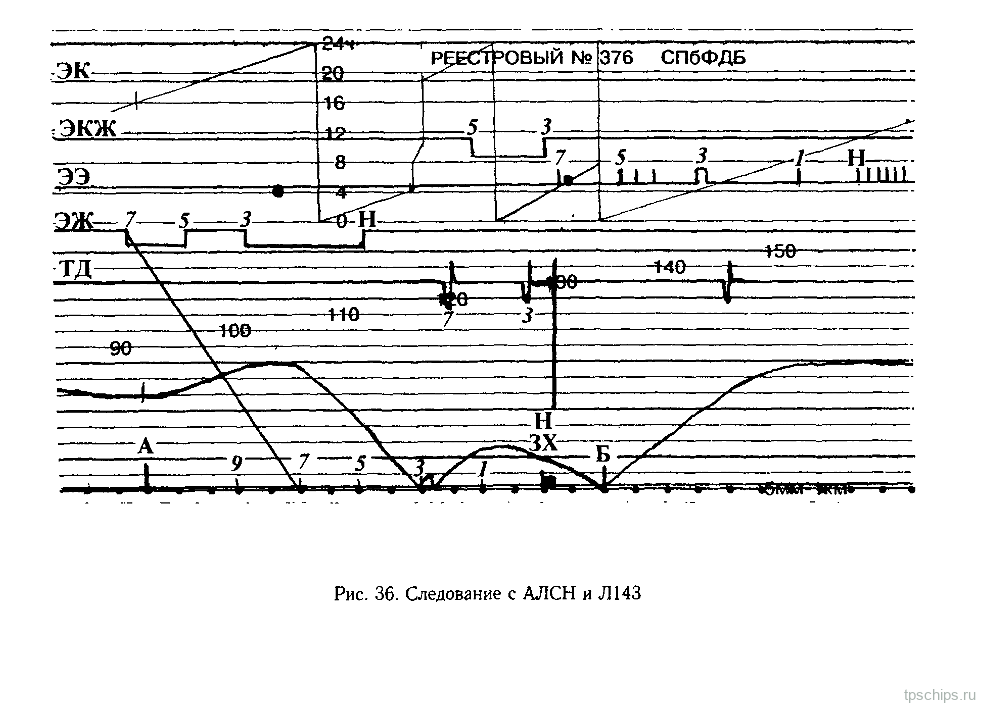

Рисунок 36: Следование с АЛСН и Л143
Рис. 36. Следование с АЛСН и Л143. Источник: Л. Е. Венцевич, 2002, с. 135.

На перегоне А—Б в нечётном направлении расположены 5 проходных светофоров: точки 9, 7, 5, 3, 1, их расположение отмечено на ленте по линии нижних наколов. Точка 3 сигнализирует красным огнём, возможно, у входного сигнала станции Б стоит поезд, хвостовая часть которого выходит за изолированный стык точки 1. При следовании поезда до точки 7 по зелёному огню локомотивного светофора при периодических проверках бдительности через 90 с машинист подтверждает бдительность, нажимая «РБ» при мигании сигнальных ламп. Писец ЭЭ записывает прямую линию без штрихов, находясь в нижнем положении.

При проследовании точки 7 на локомотивном светофоре загорается жёлтый огонь (участок 7—5 на линии писца ЭЖ). Скорость поезда при этом 80 км/ч (на линии ЭЭ штрих 7). Машинист применяет ступень торможения (на линии ТД снижение давления в тормозной магистрали в точке 7). Точку 5, сигнализирующую жёлтым огнём, поезд проследовал со скоростью 50 км/ч. На локомотивном светофоре загорается жёлтый с красным огонь (участок 5—3 на линии писца ЭКЖ, штрих 5 на линии писца ЭЭ). После штриха 5 на линии ЭЭ имеются ещё два штриха, свидетельствующие о том, что машинист пропускал мигание сигнальных ламп, а подтверждал бдительность по свистку ЭПК нажатием верхней рукоятки бдительности.

Машинист останавливает поезд служебным торможением перед запрещающим проходным сигналом (точка 3) в 4 ч 05 мин. Во время стоянки 5 мин на локомотивном светофоре продолжает гореть жёлтый с красным огонь.

Поезд начал движение назад, локомотивная бригада потеряла бдительность и не реагирует на это движение.

Писец направления движения начал записывать вместо тонкой прямой заштрихованную линию у нижних километровых наколов, эта запись видна на ленте под отметкой ЗХ. При достижении скорости 10 км/ч сработал ЭПК на экстренное торможение. Зафиксировано падение давления до нулевой отметки на линии тормозного давления, записано обесточенное состояние электромагнита ЭЭ (писец находился в верхнем положении, точка 3 на линии ЭЭ). Поезд остановился и стоял 10 мин.

Движение поезда назад можно подтвердить и тем, что участок 5—3 на линии писца ЭКЖ на 400 м (2 мм на ленте) длиннее фактического расстояния между точками 5—3, отмеченными на линии нижних наколов.

Во время стоянки 10 мин на локомотивном светофоре жёлтый с красным огонь сменился на жёлтый, поезд продолжил движение к станции Б.

Точка 1 сигнализирует жёлтым огнём, но при её проследовании на входном сигнале Н станции Б появились два жёлтых огня, следовательно, поезд принимается на боковой путь (по линии писца ЭЖ записывается прямая линия, писец находится в нижнем положении до входного сигнала Н). После проследования сигнала Н на локомотивном светофоре загорается белый огонь, т. к. поезд следует по некодированному пути станции (на линии ЭЭ штрихи проверки бдительности и ответные нажатия «РБ»).

Поезд останавливается на станции Б в 4 ч 39 мин. После стоянки, которая продолжалась 21 мин, поезд отправляется со станции Б в 5 ч 00 мин.

4.8.4. Расшифровка скоростемерных лент с локомотивов, оборудованных телемеханической системой контроля бодрствования машиниста (ТСКБМ)

При расшифровке лент локомотивов, оборудованных АЛСН с ТСКБМ, необходимо учитывать, что система ТСКБМ предназначена для контроля уровня бодрствования и индикации его по условной шкале, а также приведения в действие механизма экстренного торможения при снижении уровня бодрствования машиниста ниже некоторого критического. Критический уровень бодрствования машиниста не связан с потерей работоспособности. Из соображений безопасности и с учётом индивидуального разброса физических параметров машинистов критический уровень бодрствования зафиксирован вблизи границы работоспособного состояния. Это сделано на основе многолетних исследований ВНИИЖТ.

Уровень бодрствования человека определяется сигналом кожно-гальванической реакции (сигнал КГР). Сигнал КГР представляет собой спонтанное, кратковременное повышение проводимости кожи с последующим возвратом к исходному уровню. Носителем информации об уровне бодрствования является время между импульсами КГР. У засыпающего человека увеличивается интервал времени между импульсами КГР.

В системе ТСКБМ реализовано преобразование сигнала КГР в цифровую форму с помощью соответствующих программ, выделение количественных показателей сигнала КГР, отображение этих показателей в условный уровень бодрствования.

Контроль уровня бодрствования машиниста производится непрерывно в процессе движения поезда без отвлечения машиниста требованием периодически подтверждать своё бодрствование. Машинист может контролировать свой уровень бодрствования и посредством активных действий поддерживать свою работоспособность.

Система ТСКБМ включает в себя следующие узлы.

  1. Прибор ТСКБМ-Н — (носимый) телеметрический датчик, расположенный на запястье машиниста. Он предназначен для получения информации об относительном изменении сопротивления, подключенного к его электродам, преобразования этой информации в кодовые посылки и передачи их по радиоканалу на приёмник — прибор ТСКБМ-П.

  2. Прибор ТСКБМ-П — приёмник сигналов телеметрического датчика, он служит для их обработки и выдачи информации в блок контроллера системы. Приёмник сигналов имеет устройство индикации, предназначенное для визуального отображения уровня бодрствования машиниста на светодиодном индикаторе — линейке жёлтого цвета 10—15 градаций.

  3. Прибор ТСКБМ-К — контроллер системы. Он обрабатывает информацию и обеспечивает совместную работу с системами АЛСН.

При работающей системе АЛСН с ТСКБМ и при нормальном уровне бодрствования машиниста периодические проверки бодрствования отменяются при всех огнях на локомотивном светофоре. При этом на скоростемерной ленте по линии писца электромагнита ЭЭ фиксируются только однократные проверки бдительности машиниста при смене огней локомотивного светофора.

При движении поезда машинист обязан находиться в состоянии бодрствования. Если машинист расслабляется, линейный светодиодный индикатор уровня бодрствования на ТСКБМ-П начинает гаснуть, укорачивается светящаяся часть индикатора. При уменьшении светящейся части до 2—4 светодиодов машинист, для предотвращения свистка ЭПК, должен привести себя в более активное состояние, например энергично поднять и опустить руку, встать и сесть, сделать несколько глубоких и интенсивных вдохов, сжать в кулак и разжать руку. После этих действий светящаяся часть индикатора должна увеличиться. Если машинист не привёл себя в бодрое состояние, то индикатор уровня бодрствования машиниста на ТСКБМ-П погаснет, зажжётся красный светодиод и раздастся свисток ЭПК, не регистрируемый на скоростемерной ленте как обесточивание электромагнита ЭЭ. Для предотвращения экстренного торможения машинист должен в течение 6—7 с звучания свистка ЭПК нажать верхнюю рукоятку бдительности «РБ верх». Если машинист не восстановит бодрое состояние, через 6—7 с после нажатия снова раздастся свисток ЭПК, который также можно прекратить нажатием «РБ верх». Если машинист снова не восстановит своё бодрое состояние, то через 6—7 с в третий раз раздаётся свисток ЭПК, который также можно прекратить нажатием «РБ верх».

После трёх подряд нажатий «РБ верх» при продолжающемся неактивизированном состоянии машиниста красный светодиод погаснет и раздастся свисток ЭПК, при котором обесточиваются одновременно электромагниты ЭПК и ЭЭ. Это фиксируется на скоростемерной ленте и через 6—7 с звучания свистка происходит срабатывание ЭПК на экстренное торможение.

Необходимо ещё раз отметить, что обесточивание электромагнита ЭПК при горящем красном светодиоде не фиксируется на скоростемерной ленте, т. к. в этот момент система ТСКБМ продолжает питание катушки электромагнита писца ЭЭ на скоростемере (это питание происходит через контроллер ТСКБМ).

При погасшем красном светодиоде машинист, если он находится в рабочем состоянии, может предотвратить экстренное торможение, выключив ЭПК ключом. После этого необходимо выключить систему ТСКБМ, включить ЭПК и продолжать движение.

Если система ТСКБМ будет отключена, система АЛСН с УКБМ перейдёт в штатный режим с периодической проверкой бдительности машиниста. При этом проверка бдительности через 60—90 с, происходящая по сигнальной лампе, производится с разрывом питания на электромагнит ЭК. При подтверждении бдительности катушка электромагнита ЭК снова получает питание, это фиксируется на скоростемерной ленте. Однократная проверка бдительности при смене огней локомотивного светофора в этом случае сохраняется и производится при обесточивании электромагнита ЭПК, подаче звукового сигнала и обесточивании электромагнита писца ЭЭ, что фиксируется на скоростемерной ленте.

Дальность радиоканала связи между носимой частью ТСКБМ-Н и приёмником ТСКБМ-П — не менее 2 м. При значительном удалении носимой части от приёмника, например, если при следовании с поездом машинист перейдёт из кабины управления в машинное отделение, система ТСКБМ может сработать на экстренное торможение поезда. Кроме того, приёмник может обнаружить присутствие второго телеметрического датчика в зоне действия системы и информировать об этом контроллер системы. Система реагирует, если ТСКБМ-Н будет снят с руки машиниста, в этом случае система также может произвести экстренное торможение.

Пример 19. АЛСН и ТСКБМ

Пассажирский поезд с электровозом ЧС7 следует по участку с автоблокировкой между раздельными пунктами А и Б (рис. 37). Электровоз ЧС7 оборудован АЛСН с УКБМ и дополнен системой ТСКБМ. Фактический диаметр бандажей колёсных пар электровоза 1200 мм при расчётном диаметре 1180 мм. Поправочный коэффициент на износ бандажей 1180 : 1200 = 0,983.

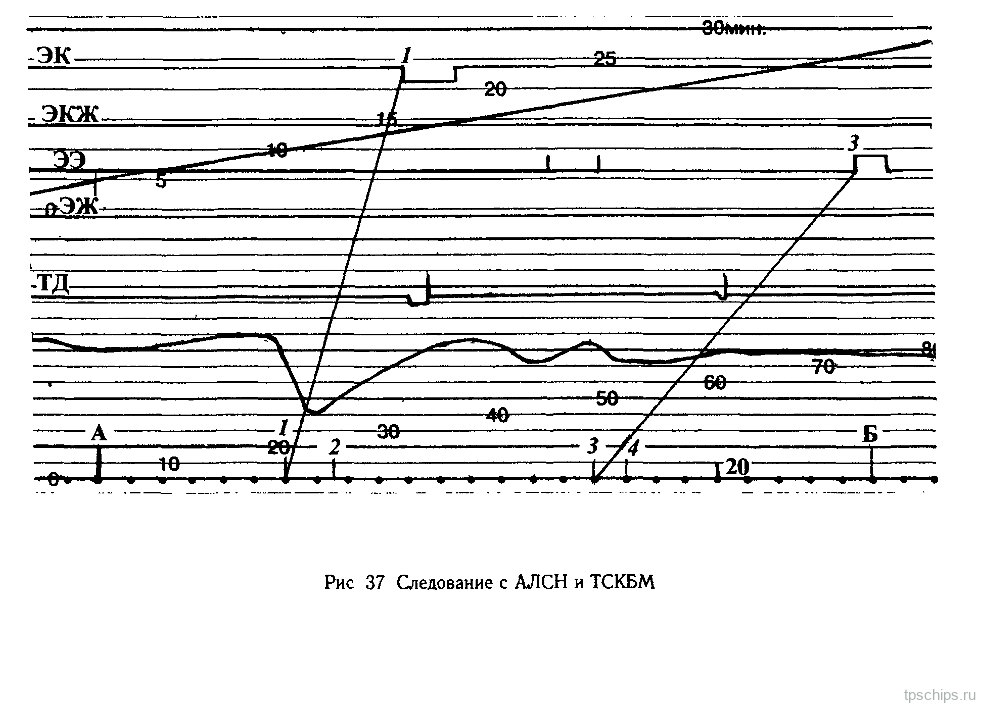

Рисунок 37: Следование с АЛСН и ТСКБМ
Рис. 37. Следование с АЛСН и ТСКБМ. Источник: Л. Е. Венцевич, 2002, с. 141.

Скоростемер со шкалой до 150 км/ч, тип скоростемерной ленты соответствует шкале скоростемера. Скоростемер протягивает ленту в масштабе 5,1 мм на 1 км пути (20 километровых наколов составляют 102 мм, 102 : 20 = 5,1 мм). Индикатор тормозного давления — на 8 кгс/см². Поезд следует на ЭПТ, система ТСКБМ включена. Электровоз следует передним ходом.

Отметка А на скоростемерной ленте является осью станции А, от неё производятся все измерения. Поезд следует по зелёным огням автоблокировки, станцию А проследовал в 4 ч 05 мин. На отметке 1, находящейся по скоростемерной ленте на расстоянии 30,2 мм от оси станции А, на локомотивном светофоре внезапно загорается белый огонь (отметка 1 на линии писца ЭК). По ленте отметка 1 находится от оси станции А на расстоянии

30,2 · 1000 : 5,1 = 5921 м, см. формулу (1).

С учётом поправки на износ бандажей действительное расстояние до места внезапного появления белого огня от оси станции А составляет

5921 м : 0,983 = 6023 м.

При скорости 90 км/ч, записанной на ленте, машинист применил полное служебное торможение на ЭПТ, при этом действительная скорость была

90 км/ч : 0,983 = 91,5 км/ч.

Эта скорость снизилась до величины 40 км/ч.

С учётом элементов профиля пути, его видимости на данном километре, скорости движения поезда в момент внезапного появления белого огня на локомотивном светофоре необходимо дать оценку действиям машиниста.

На отметке 2, находящейся на ленте на расстоянии 38,4 мм от оси станции А, на локомотивном светофоре белый огонь сменился на зелёный,

38,4 · 1000 : 5,1 = 7529 м по ленте.

С учётом поправки на износ бандажей

7529 м : 0,983 = 7659 м.

Следовательно, белый огонь горел на локомотивном светофоре на протяжении

7659 − 6023 = 1636 м.

Поезд продолжает дальнейшее следование. С отметки 3 до отметки 4 зафиксировано следование с отключённым ЭПК. Отметка 3 на ленте находится на расстоянии 81,5 мм от оси станции А, что составляет по ленте расстояние

81,5 · 1000 : 5,1 = 15980 м,

с учётом поправки на износ бандажей

15980 м : 0,983 = 16256 м.

Отметка 4 находится на расстоянии 86,6 мм,

86,6 · 1000 : 5,1 = 16980 м,

с учётом поправки на износ бандажей

16980 м : 0,983 = 17274 м.

Скорость на ленте в момент отключения ЭПК 85 км/ч, действительная скорость с учётом поправки 85 : 0,983 = 86,4 км/ч, или 24 м/с.

Данные, зафиксированные на скоростемерной ленте, необходимо сопоставить с профилем пути и режимом ведения поезда на этом участке. Допустим, что участок пути между отметками 3—4 поезда проходят на выбеге в этом направлении, это подтверждается ростом скорости на ленте и применением регулировочного торможения. Время проследования поездом отметки 3 — 4 ч 18 мин — характерное время для потери бдительности. Выключение ЭПК, зафиксированное на ленте, и отсутствие экстренной разрядки тормозной магистрали может свидетельствовать о том, что машинист предупредил срабатывание ЭПК на экстренное торможение его отключением.

Но движение поезда осуществлялось с включённой системой ТСКБМ. Следовательно, отключению ЭПК предшествовало трёхкратное предупреждение машиниста системой ТСКБМ, которое система не фиксировала на скоростемерной ленте. Машинист трижды предупреждался системой о снижении его работоспособности, однако машинист не сумел восстановить своего бодрого состояния, и система включила автостоп. Машинист автостоп отключил, кроме того, машинист применил торможение. Все эти действия могли привести машиниста в бодрое состояние, после чего он включил систему ТСКБМ в действие.

По этой ленте можно установить, какое расстояние проследовал поезд, пока машинист находился в расслабленном состоянии. Отключению ЭПК, зафиксированному на скоростемерной ленте, предшествовало трёхкратное обесточивание электромагнита ЭПК системой ТСКБМ с подачей звукового сигнала машинисту, не регистрированного на ленте. Принимаем время по максимальной величине 7 секунд, 3 · 7 = 21 с, скорость поезда в этот момент составляла 24 м/с, 24 · 21 = 504 м.

Следовательно, на протяжении 504 м, которые предшествовали отметке 3, машинист управлял поездом в расслабленном состоянии, и вряд ли мог осуществлять внимательное наблюдение за состоянием поезда, пути, контактной сети и, главное, за сигналами.

Пример 20. Несоответствующая шкале скоростемера лента, отключение ТСКБМ

Пассажирский поезд с электровозом ЧС7 следует по участку с автоблокировкой. Электровоз оборудован АЛСН с УКБМ и дополнен системой ТСКБМ. Фактический диаметр бандажей электровоза 1200 мм при расчётном диаметре 1180 мм. Поправочный коэффициент на износ бандажей 1180 : 1200 = 0,983. Скоростемер со шкалой на 225 км/ч заправлен нетиповой для этого скоростемера лентой, т. е. лентой до 150 км/ч. Скоростемер протягивает ленту в масштабе 5,05 мм на 1 км пути (20 километровых наколов равны 101 мм, 101 : 20 = 5,05). Индикатор тормозного давления — на 8 кгс/см². Электровоз следует передним ходом на ЭПТ, система ТСКБМ включена.

Поезд следует к станции А, где по расписанию имеет стоянку 10 мин. При движении поезда по зелёному огню локомотивного светофора перед станцией А на отметке 1 на скоростемерной ленте зафиксировано появление жёлтого огня на локомотивном светофоре, при этом скорость поезда фиксируется у линии 70 км/ч на этой скоростемерной ленте (рис. 38). Если скоростемер, имеющий шкалу скорости на 225 км/ч, заправлен нетиповой скоростемерной лентой, сложнее определять скорость, записанную на ленте. Для лучшей ориентации при первичном определении величины скорости необходимо использовать шаблон, приведённый на рис. 29. Можно скорость, записанную на ленте, умножить на коэффициент поправки 1,5 (225 км/ч : 150 км/ч = 1,5) или руководствоваться табл. 3.

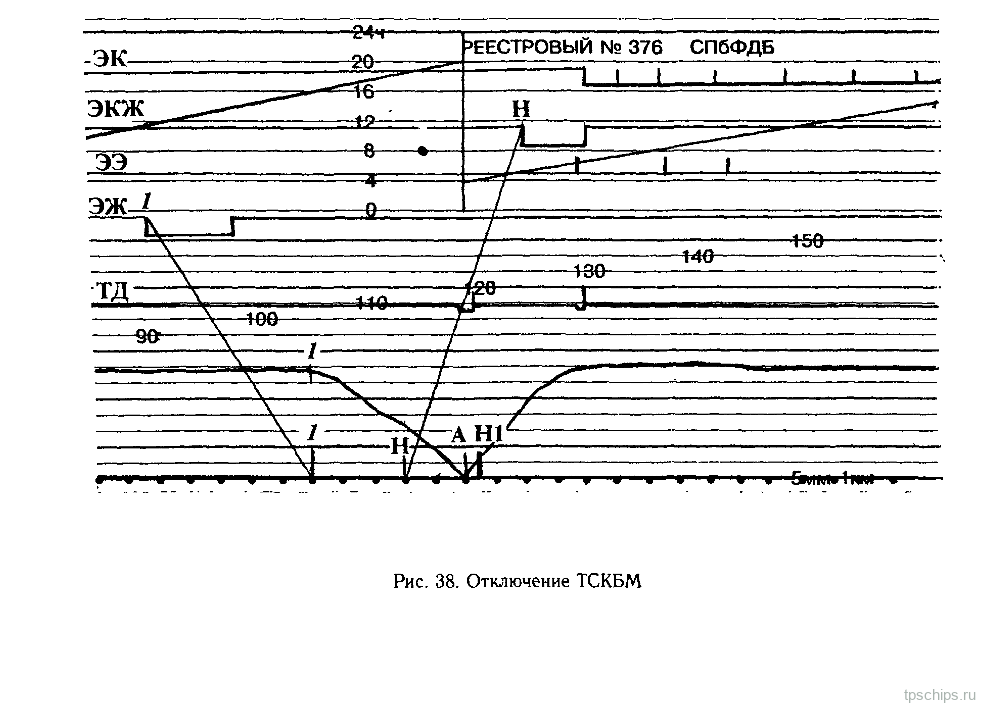

Рисунок 38: Отключение ТСКБМ
Рис. 38. Отключение ТСКБМ. Источник: Л. Е. Венцевич, 2002, с. 145.

Для точного определения величины скорости необходимо измерить высоту подъёма писца скорости над линией нижних километровых наколов и умножить на соответствующий масштаб. Это определение возможно в том случае, если писец скорости начинает запись от линии нижних километровых наколов.

На ленте (см. рис. 38) на отметке 1 линия скорости проходит у линии скорости 70 км/ч. Высота подъёма писца скорости на отметке 1 зафиксирована на расстоянии 17,7 мм от линии нижних наколов. Следовательно, в этом месте на ленте записана скорость 17,7 · 5,625 = 100 км/ч, а не около 70 км/ч, т. к. тип ленты не соответствует типу шкалы скоростемера. На такое несоответствие необходимо обращать внимание при расшифровке нетиповых скоростемерных лент.

Действительная скорость поезда у отметки 1 с учётом поправки на износ бандажей

100 км/ч : 0,983 = 101,7 км/ч.

Скорость проследования входного сигнала Н станции А составляет 9 мм подъёма писца скорости от линии нижних наколов, т. е.

9 · 5,625 = 50,6 км/ч.

С учётом поправки на износ бандажей скорость проследования входного сигнала Н с жёлтым огнём

50,6 км/ч · 0,983 = 51,5 км/ч.

Примечание редакции. В скане между 50,6 и 0,983 напечатана точка. Приведённый автором результат 51,5 км/ч получается при делении: 50,6 : 0,983 ≈ 51,48 км/ч. Умножение дало бы примерно 49,74 км/ч.

После проследования входного сигнала на локомотивном светофоре загорелся жёлтый с красным огонь. Поезд остановился на кодированном пути в 7 ч 55 мин, отправился в 8 ч 05 мин. За время стоянки была выключена система ТСКБМ, после чего писец ЭК получил питание. При движении поезда начала работать периодическая проверка бдительности машиниста: при включении световой сигнализации катушка ЭК теряет питание, машинист, подтверждая свою бдительность, создаёт цепь для продолжения питания катушки ЭК. В этом случае при смене сигналов локомотивного светофора разовая проверка бдительности машиниста с разрывом цепи электромагнита ЭПК, подачей звукового сигнала и обесточиванием катушки ЭЭ сохраняется. Дальнейшее следование поезда от станции А происходит с отключённой системой ТСКБМ, о чём свидетельствуют штрихи на линии писца ЭК на скоростемерной ленте.

4.9. Расшифровка скоростемерных лент с записями различных параметров ведения поезда

Все измерения на скоростемерных лентах, приведённых на рисунках, производились с помощью отсчётной лупы ГОСТ 8309-75 с 10-кратным увеличением и штангенциркуля ШЦ-1 0-150.

Пример 21. Определение скорости по времени и пройденному пути

Начало записи скорости не совпадает с линией километровых наколов, т. е. линией нулевой скорости. Поправки на износ бандажей и работу скоростемера рассматриваем в процессе расшифровки скоростемерной ленты данного примера.

Грузовой поезд (в составе 372 оси) с электровозом ВЛ10 отправился со станции А в 16 ч 00 мин с включёнными приборами АЛСН по зелёному огню локомотивного светофора. Поезд следует по участку с автоблокировкой между раздельными пунктами А, Б, В, Г с остановками на каждом раздельном пункте (рис. 39). В пункт Г он принимается по жёлтому огню выходного сигнала.

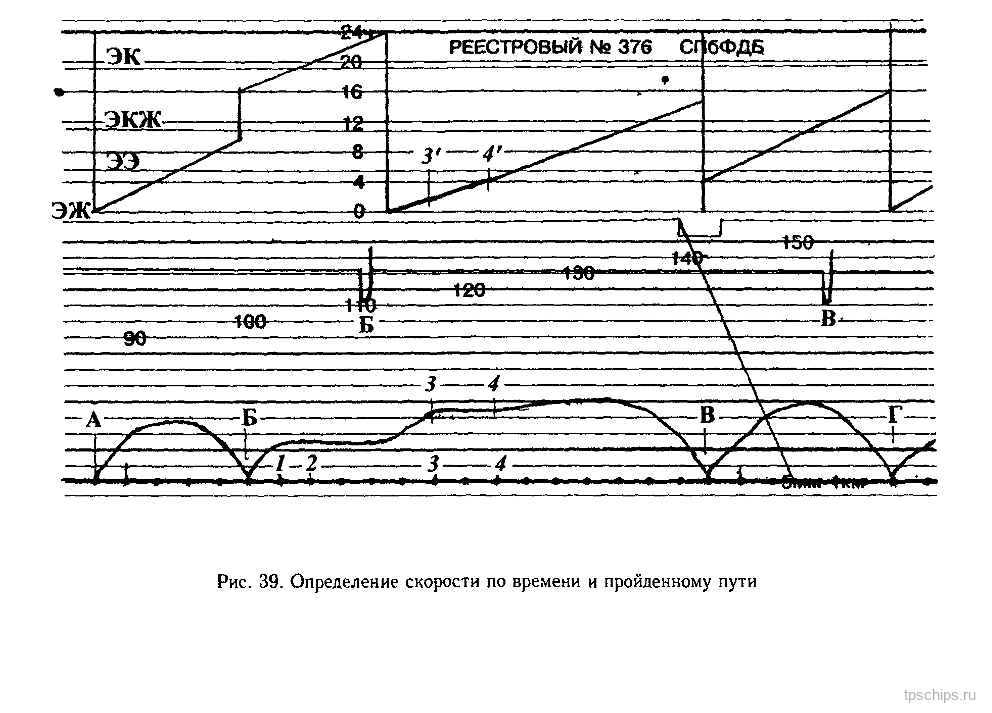

Рисунок 39: Определение скорости по времени и пройденному пути
Рис. 39. Определение скорости по времени и пройденному пути. Источник: Л. Е. Венцевич, 2002, с. 147.

На перегоне между раздельными пунктами Б—В между отметками 1—2 установлено ограничение скорости на расстоянии 1000 м. Отметка 1 находится на расстоянии 1000 м от выходного сигнала пункта Б.

На скоростемерной ленте при каждой остановке поезда писец скорости не доходит до линии нижних наколов. Замеряя расстояние от места остановки писца до линии нижних наколов, устанавливаем, что это расстояние равно 1,2 мм.

На скоростемерной ленте между отметками 1—2 записана скорость 25 км/ч. Необходимо определить, с какой действительной скоростью проследовал поезд место ограничения скорости.

  1. Определяем поправку на износ бандажей:

а) бандаж имеет средний износ, т. е. фактический диаметр бандажа равен расчётному, тогда Dр : Dф = 1, для электровоза ВЛ10 Dр = 1180 мм;

б) колёсные пары на электровозе имеют новые бандажи, Dф = 1250 мм, тогда поправка на износ бандажей Dр : Dф = 1180 : 1250 = 0,944.

  1. Определяем масштаб наколов (перфорацию), для этого на скоростемерной ленте отсчитываем 20 километровых наколов и измеряем расстояние. Это расстояние равно 100 мм. Тогда масштаб наколов a равен 5,0 мм (100 : 20 = 5,0).

  2. Известно, что начало записи скорости должно совпадать с линией нижних километровых наколов, линией нулевой скорости. Это требование к исправно работающему скоростемеру.

На данной скоростемерной ленте начало записи скорости располагается на 1,2 мм выше линии нижних километровых наколов. Необходимо на основании имеющихся записей на скоростемерной ленте произвести расчёт скорости движения по времени и пройденному пути.

Для этого на скоростемерной ленте в любом месте выбираем участок пути, пройденный поездом с равномерной скоростью, например участок пути между отметками 3—4, он равен 10 мм (как и расстояние между наколами). Переносим эти отметки на линию времени, получаем отметки 3′ и 4′. По ним определяем, что участок пути 3—4, равный 10 мм по ленте, поезд проследовал за время 3 мин (3 мм на ленте). Применив формулу (2), найдём действительную скорость на участке пути между отметками 3—4:

vд = 60 · S / (a · t) = (60 · 10) / (5,0 · 3) = 40 км/ч.

Проверяем величину записанной скорости по высоте подъёма писца. На участке между отметками 3—4 писец скорости от линии нижних наколов поднялся на 11,9 мм, следовательно, на скоростемерной ленте записана скорость 11,9 · 3,75 = 44,6 км/ч. Однако действительная скорость 40 км/ч, вычисленная по времени и пути, отличается от скорости, записанной на ленте, на 4,6 км/ч. Следовательно, при расшифровке этой скоростемерной ленты нужно вносить поправку, уменьшая величину записанной скорости на 4,6 км/ч.

Скоростемер, производящий такую запись скорости, должен быть снят с локомотива и направлен в цех ремонта для регулировки.

  1. Определяем величину действительной скорости проследования участка 1—2, где записана скорость 25 км/ч. При толщине бандажа, равной расчётной величине, учитывается только поправка на запись скорости от непосадки писца на линию нижних наколов:

25 км/ч − 4,6 км/ч = 20,4 км/ч.

В том случае, если по участку 1—2 следует локомотив, имеющий новые бандажи колёсных пар, действительная скорость проследования участка 1—2 будет составлять

20,4 км/ч : 0,944 = 21,6 км/ч.

  1. Для определения, с какой скоростью проходил весь состав этого поезда участок ограничения скорости 1—2, находим длину состава. По натурному листу устанавливаем, что в составе находились крытые 4-осные вагоны без тормозных площадок, длина такого вагона, указанная в нормативах, равна 1,05 усл. вагона. Длина электровоза ВЛ10 равна 2,42 усл. вагона, тогда длина поезда

(2,42 · 14 м) + (93 · 1,05 · 14 м) = 1400 м,

где 93 — число вагонов состава (372 оси : 4 оси = 93 вагона).

Для проследования всего поезда по месту ограничения скорости необходимо по ленте снижение скорости на участке 1000 + 1400 = 2400 м.

Проверяем на ленте: участок Б—1 равен 1000 м, участок 1—2 равен 1000 м. Следовательно, увеличение скорости выше 25 км/ч на ленте должно быть зафиксировано после проследования расстояния 1000 + 1000 + 1400 = 3400 метров. С учётом новых бандажей

3400 м : 0,944 = 3601 м.

В примере, приведённом на рис. 39, запись увеличения скорости выше 25 км/ч начинается на расстоянии 4000 м от пункта Б. Следовательно, место ограничения скорости данный поезд проследовал без нарушений.

При расшифровке скоростемерных лент нужно учитывать следующее: если начало записи скорости находится выше линии километровых наколов, то это значение отклонения в миллиметрах нужно умножить на масштаб скорости в км/ч и полученное значение вычесть из значения скорости, записанной писцом. Если начало записи линии скорости располагается ниже линии километровых наколов, то для определения действительной скорости необходимо добавить полученное аналогичным путём значение к записанной писцом скорости на ленте.

Эти отклонения возможны по причине износа деталей скоростемера или неточной регулировки измерителя скорости. Инструкцией по ремонту локомотивных скоростемеров предусматривается, что скоростемеры, имеющие отклонения начала записи скорости от линии километровых наколов (линии нулевой скорости), не должны допускаться к эксплуатации.

Пример 22. Влияние изменения толщины бандажа на определение места остановки и скорости локомотива

Грузовой поезд с электровозом ВЛ10, имеющим фактический диаметр бандажей колёсных пар 1230 мм при расчётном диаметре бандажей 1180 мм и оборудованным устройствами АЛСН с УКБМ (рис. 40), отправился передним ходом со станции А в 4 ч 00 мин по зелёному огню локомотивного светофора с включёнными устройствами АЛСН с УКБМ. На участке с автоблокировкой поезд следует в нечётном направлении к станции Б. В установленном местной инструкцией по вождению поездов месте машинист, при скорости поезда 60 км/ч, производит проверку действия тормозов в пути следования. В режиме торможения скорость поезда снижена на 12 км/ч, после чего тормоза отпущены. Во время отпуска тормозов скорость поезда ещё снижается, затем начинает возрастать. Поезд продолжает движение в направлении пункта Б по зелёному огню локомотивного светофора.

Рисунок 40: Влияние изменения толщины бандажа на определение места остановки и скорости
Рис. 40. Влияние изменения толщины бандажа на определение места остановки и скорости. Источник: Л. Е. Венцевич, 2002, с. 151.

При скорости 80 км/ч и проследовании зелёного огня проходного светофора (назовём его точка 7) в условиях неблагоприятной видимости впереди лежащего пути (наличие кривой) на локомотивном светофоре внезапно загорается белый огонь. В этот момент писец ЭК опустился в нижнее положение, машинист применяет полное служебное торможение с разрядкой тормозной магистрали на 1,7 кгс/см² и останавливает поезд. Тормозной путь поезда при полном служебном торможении на площадке составил 900 м. Проверяя по номограмме (рис. 1) Инструкции по эксплуатации тормозов подвижного состава железных дорог ЦТ-ЦВ-ЦЛ-ВНИИЖТ/277 (или см. рис. 2.20 Справочника по тяговым расчётам, 1987 года издания), устанавливаем, что тормозное нажатие поезда при данном тормозном пути составляет 35 тс по номограмме Инструкции или 36 тс по номограмме справочника на 100 т массы поезда. После стоянки 4 мин поезд отправился далее, белый огонь на локомотивном светофоре горел на протяжении 2000 м.

Проверяем масштаб записи пути на этой скоростемерной ленте, для чего отсчитываем 20 километровых наколов на ленте и замеряем это расстояние. Устанавливаем, что оно равно 100 мм. Тогда масштаб наколов 100 : 20 = 5,0 мм, т. е. 1 мм пути равен 200 м.

Принимаем, что на данном локомотиве дешифратор обеспечивал задержку на смену сигнала на локомотивном светофоре после смены кодового сигнала на 7 с. Когда локомотив проследовал изолированный стык у точки 7, из-за отсутствия кодов в рельсовой цепи на локомотивном светофоре появился белый огонь через 7 с после проследования изолированного стыка. При скорости 80 км/ч (это 22,2 м/с) локомотив находился на расстоянии 22,2 · 7 = 155,4 м за проходным светофором, т. е. за точкой 7.

После применения полного служебного торможения поезд был остановлен, тормозной путь составил 900 м. Следовательно, после проследования изолированного стыка место остановки локомотива находится на расстоянии (по ленте) 155,4 + 900 = 1055,4 м от проходного светофора — точки 7. Определяем поправочный коэффициент на износ бандажей:

1180 мм : 1230 мм = 0,959.

На основании этих данных определяем действительную скорость, при которой было произведено полное служебное торможение:

80 км/ч : 0,959 = 83,4 км/ч,

а также действительное расстояние, на котором находился локомотив от точки 7 после остановки поезда:

1055,4 м : 0,959 = 1100,5 м.

На основании данных этого примера можно сделать вывод: если на скоростемерной ленте имеются данные о скорости и пройденном расстоянии, то для определения их действительных величин с учётом поправки на износ бандажей наиболее эффективным является метод, который изложен в пункте 7.6 Инструкции по эксплуатации локомотивных скоростемеров ЦТ-613.

Поправку на износ бандажей чрезвычайно важно учитывать при определении скорости и места нахождения локомотива при расследовании случаев брака в работе. При этом на участках с автоблокировкой определение места нахождения локомотива можно производить после отметки на ленте места нахождения последнего проследованного локомотивом светофора со сменой показания сигнала, учитывая время задержки на смену сигнала. На участках с другими средствами сигнализации и связи — после проследования оси станции, которую также необходимо отметить на ленте.

Учитывая поправку на износ бандажей и производя отсчёт от какой-то точки привязки, нужно помнить: чем дальше от места события находится ориентир, от которого производится отсчёт, тем больше может измениться действительное расстояние до места события.

Пример 23. Боксование колёсных пар

На скоростемерной ленте боксование колёсных пар характеризуется подъёмом и спадом писца скорости, если машинист не принимает мер к прекращению боксования. Боксование колёсных пар локомотива на скоростемерной ленте регистрируется как боксование только одной колёсной пары, от которой работает привод скоростемера. На рис. 41 показана скоростемерная лента электровоза ВЛ11, у которого фактический диаметр бандажей колёсных пар совпадал с расчётным, т. е. был равен 1180 мм. На скоростемерной ленте между пунктами А—Б 20 километровых наколов равны 100 мм, т. е. масштаб наколов 100 : 20 = 5,0 мм.

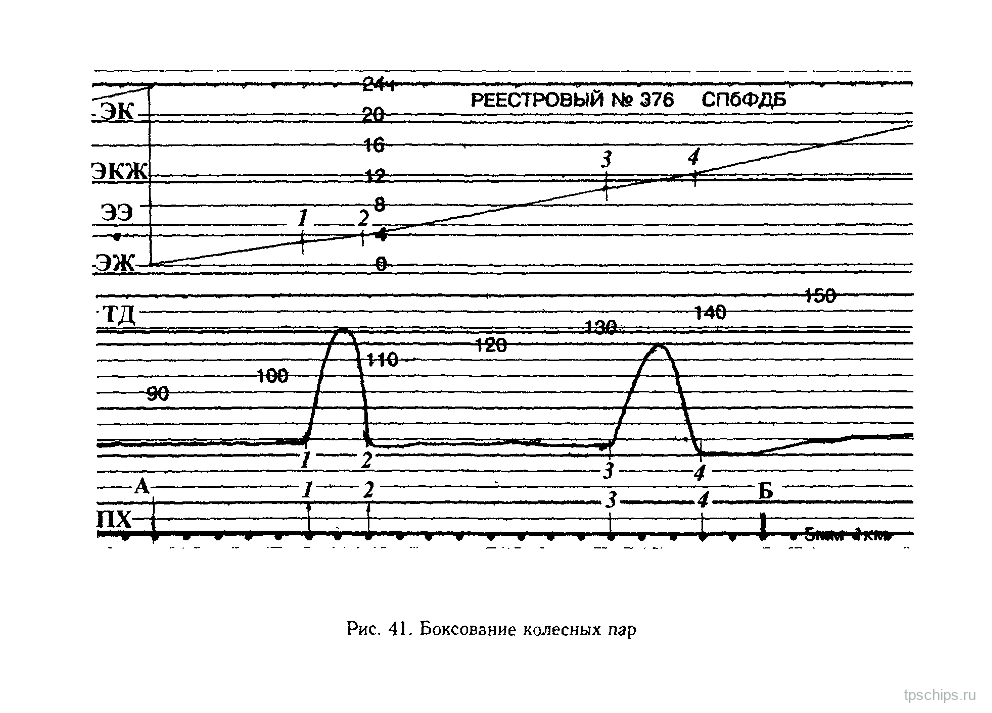

Рисунок 41: Буксование колёсных пар
Рис. 41. Буксование колёсных пар. Источник: Л. Е. Венцевич, 2002, с. 154.

Электровоз следует передним ходом с грузовым поездом по участку со сложным профилем, с автоблокировкой между раздельными пунктами А—Б. На этом участке зафиксированы на скоростемерной ленте участки боксования колёсных пар 1—2 и 3—4. Начало боксования — отметка 1 в 4 ч 04 мин, окончание боксования — отметка 2 в 4 ч 05 мин. В период боксования, которое началось при скорости 60 км/ч, на ленте зафиксирована максимальная скорость 130 км/ч. Окончилось боксование при скорости 58 км/ч. За время боксования (1 мин) на скоростемерной ленте зафиксирован участок пути, равный 2000 м. Какое действительное расстояние должен был проследовать локомотив, двигаясь со средней скоростью 60 км/ч, между отметками 1—2? Так как резко повысить скорость на этом участке в направлении движения поезда невозможно по условиям профиля пути, то при скорости 60 км/ч (это 16,7 м/с, см. табл. 9) действительное расстояние 60 с · 16,7 м/с = 1002 м. Участок пути, дополнительно зарегистрированный на ленте за период боксования между отметками 1—2:

2000 м − 1002 м = 998 м.

Сколько дополнительных оборотов сделала колёсная пара за период боксования между отметками 1—2?

998 000 мм : 1180 мм = 845 об.

Следовательно, колёсная пара, проскальзывая по рельсам, увеличила запись на ленте на 998 м, совершив за период боксования между отметками 1—2 дополнительно 845 оборотов.

Между отметками 3—4 боксование началось при скорости 55 км/ч и окончилось при скорости 52 км/ч. Максимальная скорость при этом боксовании достигала 120 км/ч. По линии времени боксование началось в 4 ч 13 мин, окончилось в 4 ч 15 мин. За время боксования (2 мин) на скоростемерной ленте зафиксирован участок пути, равный 3000 м. Действительное расстояние, которое проследовал локомотив с поездом между отметками 3—4, двигаясь со средней скоростью 55 км/ч (или 15,3 м/с),

120 с · 15,3 м/с = 1836 м.

Какой путь дополнительно зафиксирован на ленте между отметками 3—4 за период боксования колёсной пары?

3000 м − 1836 м = 1164 м.

Сколько дополнительных оборотов сделала колёсная пара за период боксования между отметками 3—4?

1164000 мм : 1180 мм = 986 об.

Колёсная пара, проскальзывая по рельсам, увеличила запись на ленте на 1164 м, совершив за период боксования между отметками 3—4 дополнительно 986 оборотов.

Эта скоростемерная лента свидетельствует, что при боксовании колёсных пар из-за их проскальзывания по рельсам значительно быстрее изнашиваются бандажи, нарастает прокат. Не исключена возможность ослабления бандажей при частых боксованиях колёсных пар.

Боксование колёсных пар локомотива возникает тогда, когда сила тяги превышает силу сцепления колёс с рельсами. Боксование сопровождается снижением скорости, перегрузкой тяговых двигателей, может вызвать механическое или электрическое повреждение деталей локомотива. Развившееся боксование часто не может быть прекращено подсыпкой песка на рельсы. Наиболее распространённым способом прекращения боксования в таких случаях является уменьшение тока тяговых двигателей.

Примечание редакции. В двух формулах числа оборотов на с. 155 оригинала путь разделён на диаметр колеса 1180 мм. Для подсчёта оборотов следует делить на длину окружности π · D. При сохранении использованных автором расстояний 998 м и 1164 м получаются примерно 269 и 314 дополнительных оборотов соответственно. Числа 845 и 986 выше воспроизведены по книге, а не как исправный расчёт.

Пример 24. Истощение тормозной магистрали поезда

Пассажирский поезд с тепловозом ТЭ7, оборудованным устройствами АЛСН, следует по участку с автоблокировкой в нечётном направлении от пункта А к пункту Б, на котором по расписанию имеет стоянку. На тепловозе фактический диаметр бандажей колёсных пар 1020 мм при расчётном диаметре бандажа 1010 мм. Поправочный коэффициент на износ бандажей 1010 : 1020 = 0,99. Контакты контроля скорости при жёлтом огне локомотивного светофора были отрегулированы на скорость 120 км/ч, индикатор тормозного давления — на 6 кгс/см², т. е. 1 мм перемещения писца индикатора тормозного давления соответствует 0,24 кгс/см². На скоростемерной ленте (рис. 42) масштаб километровых наколов 5,1 мм (20 наколов — это 102 мм, 102 : 20 = 5,1 мм). Следовательно, 5 мм записи на ленте равно 980 м (см. табл. 7).

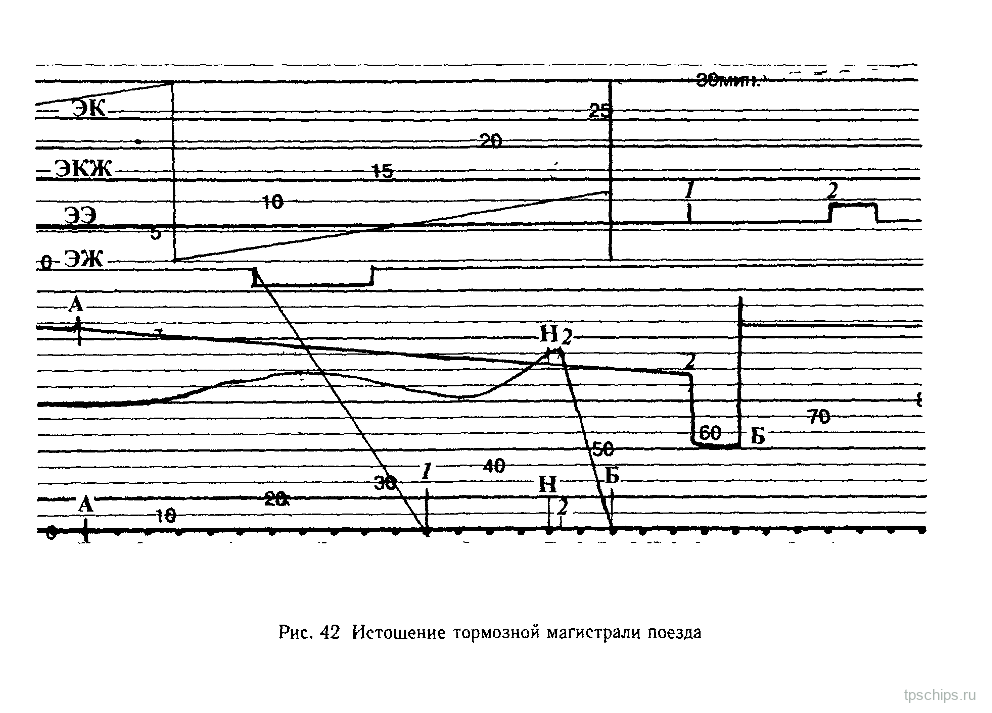

Рисунок 42: Истощение тормозной магистрали поезда
Рис. 42. Истощение тормозной магистрали поезда. Источник: Л. Е. Венцевич, 2002, с. 157.

Поезд проследовал раздельный пункт А со скоростью 80 км/ч при зелёном огне локомотивного светофора. При проследовании станции А ручка крана машиниста была передвинута (по неосторожности локомотивной бригады) в положение «перекрыша» без питания тормозной магистрали. При таком положении ручки крана машиниста поезд следует 12,5 мин. Локомотивная бригада в течение этого времени не следит за давлением сжатого воздуха в тормозной магистрали поезда, которое снизилось с зарядного 5,0 до 3,0 кгс/см² на отметке 2 на скоростемерной ленте. Происходило истощение давления в тормозной магистрали темпом, не вызывающим торможения, т. е. темпом мягкости:

5,0 − 3,0 = 2,0 кгс/см²,

2 кгс/см² : 12,5 мин = 0,16 кгс/см² за 1 мин.

Поезд следует на перегоне А—Б по зелёным огням и только в точке 1 перед входным сигналом Н на локомотивном светофоре загорается жёлтый огонь. Скорость поезда при появлении жёлтого огня на локомотивном светофоре 85 км/ч. Локомотивная бригада реагирует на смену огня нажатием «РБ» (штрих 1 на линии писца ЭЭ). При дальнейшем движении по жёлтому огню локомотивного светофора периодическая проверка бдительности не производится, т. к. контакты контроля скорости при жёлтом огне локомотивного светофора на этом тепловозе были отрегулированы на скорость 120 км/ч.

После проследования точки 1 скорость поезда несколько снижается по условиям профиля пути, затем поезд переходит на восьмитысячный спуск, и скорость начинает возрастать. Входной сигнал Н с двумя жёлтыми огнями поезд проследовал со скоростью 110 км/ч. При смене жёлтого огня локомотивного светофора на белый на свисток ЭПК локомотивная бригада не реагирует, в результате на отметке 2 происходит срабатывание ЭПК на экстренное торможение при скорости 112 км/ч, записанной на ленте. При этом действительная скорость поезда была

112 км/ч : 0,99 = 113 км/ч.

Входной сигнал поезд проследовал с действительной скоростью

110 км/ч : 0,99 = 111 км/ч, или 30,8 м/с.

Время задержки на смену сигнала 5 с, время звучания свистка ЭПК 7 с, 5 + 7 = 12 с, поезд за это время проследовал расстояние

30,8 м/с · 12 с = 369,6 м.

Расстояние на ленте от отметки Н до Б равно двум наколам, т. е. 10 мм, что составляет 980 · 2 = 1960 м на ленте при масштабе наколов 5,1 мм.

Действительное расстояние Н—Б с учётом поправки 1960 м : 0,99 = 1980 м, между отметками Н и 2 — 369,6 м.

На отметке 2 при действительной скорости 113 км/ч сработал ЭПК на экстренное торможение, при этом оставшееся давление в тормозной магистрали было снижено до нулевой отметки без участия локомотивной бригады. Снижение давления в тормозной магистрали производил ЭПК, кран машиниста в положение экстренного торможения не переводился, о чём свидетельствует характер изменения тормозного давления на скоростемерной ленте. Изменения скорости поезда в соответствии с элементами профиля пути также свидетельствуют о том, что локомотивная бригада не управляла движением поезда. Действительный тормозной путь

1980 − 369,6 = 1610 м.

Поезд остановился на некодированном пути за запрещающим выходным сигналом, т. е. был допущен проезд запрещающего сигнала. После остановки поезда скоростемерная лента была снята. Из объяснения машиниста стало известно, что после проследования станции А он хотел на ходу запустить заглохший дизель ведущей секции и доверил ведение поезда помощнику машиниста, который после нажатия «РБ» у точки 1 прекратил наблюдения за сигналами и ведением поезда, а наблюдал за действиями машиниста в дизельном помещении.

На этой скоростемерной ленте зафиксированы грубейшие нарушения, допущенные локомотивной бригадой при ведении пассажирского поезда, которые могли иметь тяжелейшие последствия.

Пример 25. Крушение с тяжёлыми последствиями по причине проезда запрещающего сигнала и столкновения с хвостовой частью поезда, стоявшего на перегоне

Электровоз ВЛ8 следовал с грузовым поездом по участку с автоблокировкой в нечётном направлении. Электровоз, оборудованный АЛСН, имел фактический диаметр бандажей колёсных пар 1190 мм при расчётном диаметре 1180 мм, скоростемер ЗСЛ-2М со шкалой скорости до 150 км/ч был заправлен типовой скоростемерной лентой. Лента протягивалась скоростемером в масштабе 5,5 мм на 1 км пути (20 километровых наколов — 110 мм, 110 : 20 = 5,5). Поправочный коэффициент на износ бандажей электровоза 1180 мм : 1190 мм = 0,991.

В начале записи скорости писец скорости опускался на линию нижних наколов, из чего следует, что нулевая линия скорости проходила по линии нижних наколов. Скоростемерная лента в конце записи писцов имела повреждения, полученные при разрушении скоростемера в момент столкновения.

На скоростемерной ленте (рис. 43) фиксировались следующие записи: скорость движения (линией писца скорости), давление сжатого воздуха в тормозной магистрали поезда (линией писца индикатора тормозного давления), положение автостопа (линией писца ЭЭ), жёлтый с красным огонь локомотивного светофора (линией писца ЭКЖ), красный огонь локомотивного светофора (линией писца ЭК), жёлтый огонь локомотивного светофора (линией писца ЭЖ), время (линией минутного писца, фиксировавшего время в минутах, часовые наколы на ленте отсутствовали), направление движения передним ходом (соответствующим писцом).

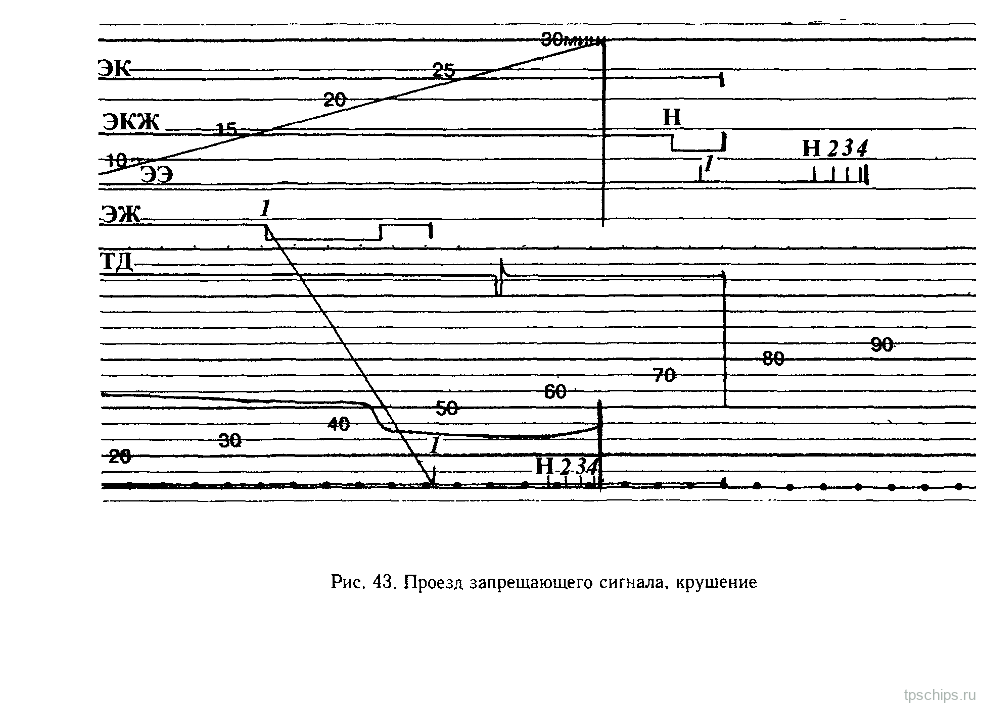

Рисунок 43: Проезд запрещающего сигнала: архивный учебный пример
Рис. 43. Проезд запрещающего сигнала: архивный учебный пример. Источник: Л. Е. Венцевич, 2002, с. 161.

На скоростемерной ленте зафиксирован момент столкновения с составом поезда, стоявшим на перегоне, в результате чего все писцы скоростемера от толчка несколько переместились, лента перестала протягиваться скоростемером, резко снизилось давление в тормозной магистрали поезда.

Поезд следовал при зелёном огне локомотивного светофора, затем при жёлтом огне на локомотивном светофоре. На ленте это расстояние составляет 19 мм, что соответствует действительному расстоянию с учётом поправки на протяжку ленты скоростемером (см. формулу (1)) 19 · 1000 : 5,5 = 3454,5 м. С учётом поправки на износ бандажей это расстояние будет 3454,5 м : 0,991 = 3486 м. При следовании по жёлтому огню локомотивного светофора нажатие «РБ» зафиксировано на ленте только в точке 1 при смене зелёного огня на жёлтый. Периодическая проверка бдительности при следовании по жёлтому огню не зафиксирована, т. к. скорость поезда была ниже контролируемой при жёлтом огне. За 8,7 мм по ленте до столкновения поезда на скоростемерной ленте зафиксирована смена огней локомотивного светофора с жёлтого на жёлтый с красным (отметка Н на ленте). При этом обесточился электромагнит ЭЭ, его писец сделал отметку, которая свидетельствует, что в этот момент включился автостоп, но машинист нажатием «РБ» прекратил действие автостопа. Кроме того, при дальнейшем движении поезда при жёлтом с красным огне локомотивного светофора автостоп периодически ещё три раза включался, но его действие каждый раз прекращалось нажатием «РБ», о чём свидетельствуют отметки 2, 3, 4 на линии писца ЭЭ. При движении поезда по жёлтому с красным огню на локомотивном светофоре скорость, записанная на скоростемерной ленте, возрастала с 31,9 км/ч при первом прекращении действия автостопа до 39,4 км/ч при четвёртом прекращении действия автостопа.

Перемещения писцов от удара при столкновении исключили возможность определить, поднимался ли писец ЭКЖ при окончании записи, а также успел ли писец ЭК переместиться в нижнее положение.

Записи по линии писца ЭЭ показывают положения автостопа. На этой линии перед столкновением имеются отметки: Н, 2, 3, 4. Замеряем расстояние между отметками с помощью отсчётной лупы, определяем расстояние на ленте с учётом поправки на перфорацию по формуле (1): 3,0 мм — расстояние между 1-м и 2-м нажатием «РБ», что соответствует расстоянию на ленте

3,0 · 1000 : 5,5 = 545 м;

2,6 мм — расстояние между 2-м и 3-м нажатием «РБ», что соответствует расстоянию на ленте

2,6 · 1000 : 5,5 = 472 м;

2,2 мм — расстояние между 3-м и 4-м нажатием «РБ», что соответствует расстоянию на ленте

2,2 · 1000 : 5,5 = 400 м;

0,9 мм — расстояние между 4-м нажатием «РБ» и линией перемещения писца ЭЭ при столкновении, что соответствует расстоянию на ленте

0,9 · 1000 : 5,5 = 163 м.

На основании вышеизложенного можно сделать вывод, что после появления на локомотивном светофоре жёлтого с красным огня поезд проследовал по ленте расстояние

545 + 472 + 400 + 163 = 1580 м.

С учётом поправки на износ бандажа получим, что действительная скорость в момент смены сигнала

31,9 км/ч : 0,991 = 32 км/ч, или 8,8 м/с.

Время задержки на смену сигнала равно 5 с. После проследования изолированного стыка и вступления на другой блок-участок сигнал на скоростемерной ленте сменился тогда, когда локомотив преодолел расстояние

5 с · 8,8 м/с = 44 м.

Из этого следует, что действительное расстояние, которое проследовал поезд от сигнала Н до столкновения,

1594 м + 44 м = 1638 м.

Действительное расстояние между сигналами Н и Н1 по данным ТРА станции на кодированном первом пути составляло 1500 м (на ленте Н1 не отмечен, т. к. находится у линии окончания записи скорости). Определим, на каком расстоянии за сигналом Н1 находился хвостовой вагон поезда, стоявшего на перегоне: 1638 м − 1500 м = 138 м. Последнее нажатие рукоятки бдительности зафиксировано на скоростемерной ленте за 163 м до столкновения, с учётом поправки на износ бандажей это расстояние 163 м : 0,991 = 164 м. Следовательно, последнее нажатие рукоятки бдительности производилось за 164 − 138 = 26 м до запрещающего сигнала Н1, который на ленте находится на линии окончания записи писца скорости.

Измеряя высоту подъёма писца скорости от линии нижних наколов и на тех же отметках пути, где производились нажатия рукоятки бдительности, можно определить, что высота подъёма писца скорости от линии нижних наколов составляла 8,5 мм при первом нажатии «РБ», что соответствовало скорости

8,5 · 3,75 = 31,9 км/ч;

при втором нажатии «РБ» — 9,5 мм, что соответствовало скорости

9,5 · 3,75 = 35,6 км/ч;

при третьем нажатии «РБ» — 10,0 мм, что соответствовало скорости

10,0 · 3,75 = 37,5 км/ч;

при четвёртом нажатии «РБ» — 10,5 мм, что соответствовало скорости

10,5 · 3,75 = 39,4 км/ч.

На расстоянии 0,9 мм от последнего нажатия «РБ» высота подъёма писца скорости составляла 10,6 мм, что соответствовало скорости

10,6 · 3,75 = 39,75 км/ч.

При окончании записи, как следствие удара, писец скорости сместился от линии нижних наколов на 13,8 мм. Резкое перемещение писца можно объяснить толчком, до этого скорость в четырёх точках измерения возрастала равномерно.

По линии писца индикатора тормозного давления последнее регулировочное торможение зафиксировано на скоростемерной ленте на расстоянии 38 мм от места столкновения, что соответствует по ленте расстоянию

38 · 1000 : 5,5 = 6909 м.

Перед столкновением тормоза в действие не приводились, падение давления в тормозной магистрали произошло по причине её повреждения при столкновении поезда с хвостовыми вагонами поезда, стоявшего на перегоне.

Выяснив по скоростемерной ленте расстояния и скорости при последних четырёх нажатиях рукоятки бдительности, можно составить следующую таблицу.

Расстояние на ленте, м

Расстояние с учётом поправки на износ бандажа, м

Скорость на ленте: начальная, км/ч

Скорость на ленте: конечная, км/ч

Средняя скорость на ленте, км/ч

Средняя скорость с учётом поправки на износ бандажей, км/ч

Средняя скорость с учётом поправки на износ бандажей, м/с

545

549

31,9

35,6

33,75

34,0

9,4

472

476

35,6

37,5

36,55

36,8

10,2

400

403

37,5

39,4

38,45

38,7

10,7

163

164

39,4

39,8

39,6

39,9

11,0

Данные таблицы показывают, что сохранившаяся скоростемерная лента, хотя и была повреждена в конце записей, являясь единственным вещественным доказательством с места столкновения, позволяет в какой-то мере представить, как работали устройства АЛСН и действовала локомотивная бригада. Можно с уверенностью утверждать, что поезд не был остановлен автостопом, т. к. подача звукового сигнала свистком ЭПК вызывала у машиниста условный рефлекс, позволявший нажимать рукоятку бдительности, не реагируя на запрещающее показание напольного сигнала.

Пример 26. Крушение пассажирского поезда из-за отката назад

Пассажирский поезд с электровозом следовал по перегону с автоблокировкой, имевшему неоднородный профиль пути: спуск с элементами крутизны до −0,009, затем площадку, переходящую в подъём крутизной около 0,008.

Электровоз ЧС2 был оборудован схемой АЛСН без дополнительных устройств, предотвращающих скатывание назад. Фактический диаметр бандажей электровоза 1174 мм при расчётном диаметре 1180 мм. Поправочный коэффициент на износ бандажей 1180 : 1174 = 1,005. Скоростемер протягивал скоростемерную ленту в масштабе 5,2 мм на 1 км пути: 104 мм : 20 = 5,2 мм.

При следовании электровоза передним ходом (рис. 44) машинист 2 раза применял регулировочное торможение на спуске. При следовании по площадке на выбеге поезд начал снижать скорость и при выходе на восьмитысячный подъём остановился (отметка 1 на ленте). На локомотивном светофоре горел зелёный огонь. Такие выводы можно сделать, если скорость, записанную на скоростемерной ленте, совместить с элементами профиля пути перегона, по которому следовал поезд.

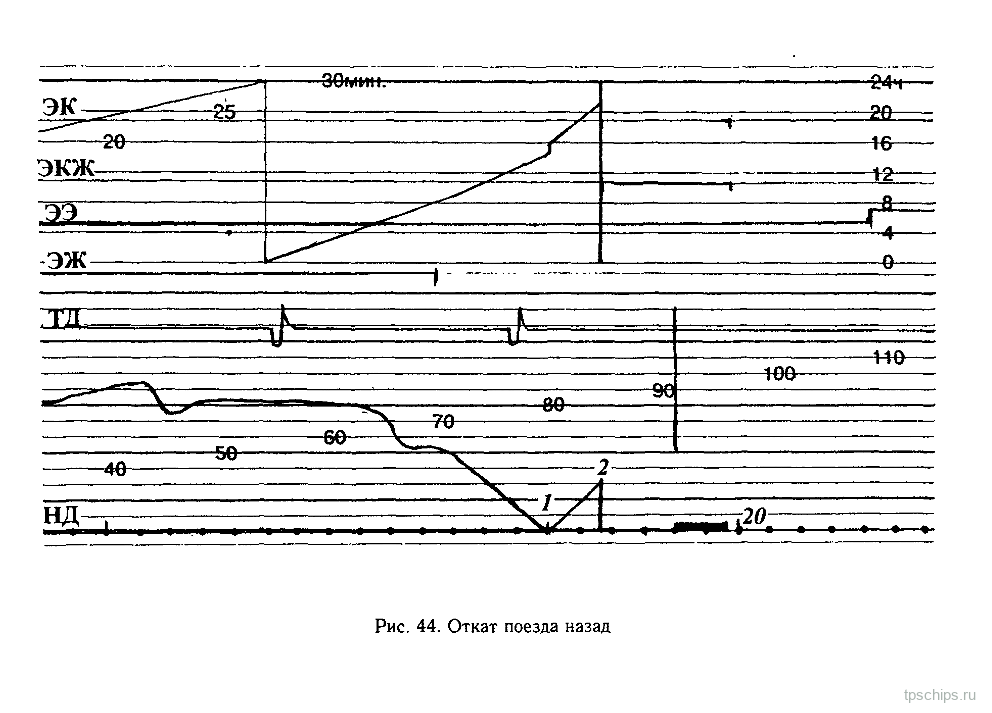

Рисунок 44: Откат поезда назад
Рис. 44. Откат поезда назад. Источник: Л. Е. Венцевич, 2002, с. 166.

После стоянки около 1 мин поезд начал движение назад, это фиксирует писец направления движения. Движение поезда назад продолжалось на ленте на протяжении 8,5 мм. Замеры проводились с помощью отсчётной лупы. С учётом поправки на протяжку ленты скоростемером (перфорацию) это расстояние на ленте составляет

8,5 · 1000 : 5,2 = 1634,6 м.

Если учесть поправку на износ бандажей, действительное расстояние, которое поезд проследовал задним ходом, составляет

1634,6 м : 1,005 = 1626 м.

Столкновение произошло в 4 ч 27 мин, при этом на скоростемерной ленте зафиксирована скорость 32 км/ч. Действительная скорость с учётом поправки на износ бандажей составляла

32 км/ч : 1,005 = 31,8 км/ч.

Учитывая, что при движении задним ходом поезд проследовал 1626 м и скорость возрастала от 0 до 31,8 км/ч, можно допустить, что средняя скорость могла быть около 31,8 км/ч : 2 = 15,9 км/ч, или 4,4 м/с. Тогда для проследования этого расстояния со средней скоростью 4,4 м/с необходимо время

1626 м : 4,4 м/с = 369 с, или 6,1 мин.

Предшествующие остановке 3 км пути поезд следовал со скоростью от 50 км/ч до нуля. Примем для простоты расчёта, что средняя скорость на этом участке могла быть

50 км/ч : 2 = 25 км/ч, или 7 м/с.

Тогда расстояние 3 км поезд мог проследовать за время

3000 м : 7 м/с = 428 с, или 7,1 мин.

При проследовании этих отрезков пути тормоза поезда в действие не приводились. Отсюда можно сделать вывод, что на протяжении времени

7,1 мин + 1 мин стоянки + 6,1 мин = 14 мин движение поезда машинист не контролировал (спал), а приборы АЛСН не имели устройств, предотвращавших движение поезда в обратном направлении при зелёном огне локомотивного светофора.

Сопоставляя данные скорости, зафиксированные на этой скоростемерной ленте, с профилем пути на данном участке, можно проследить, как изменялась скорость в зависимости от профиля пути перед остановкой на отметке 1 и до отметки 2, где хвостовая часть поезда, скатывающегося назад, столкнулась с локомотивом поезда, который шёл вслед и остановился у запрещающего сигнала.

На скоростемерной ленте зафиксировано, что последние 14 мин перед крушением локомотивная бригада не участвовала в управлении движением поезда. Рассмотренный пример подтверждает необходимость дополнения схемы АЛСН устройствами, обеспечивающими остановку поезда при откате назад.

При расшифровке скоростемерных лент необходимо сопоставлять линию скорости, записанную на ленте, с очертаниями профиля пути и проверять, какие действия машиниста по управлению поездом отражены на скоростемерной ленте на этом участке, т. е. каково участие локомотивной бригады в ведении поезда.

Пример 27. Крушение пассажирского поезда из-за неисправности пути

Пассажирский поезд следовал с электровозом ЧС2Т по участку с автоблокировкой при зелёном огне локомотивного светофора. Фактический диаметр бандажей колёсных пар электровоза соответствовал расчётному: поправка на износ бандажей равна 1. Скоростемер со шкалой скорости на 225 км/ч, скоростемерная лента (её тип и реестровый номер) соответствовала шкале скоростемера. Лента протягивалась скоростемером в масштабе 5,0 мм на 1 км пути (100 мм : 20 = 5,0 мм).

В начале записи скорости и при остановке писец скорости опускался на линию нижних километровых наколов, из чего следует, что нулевая линия скорости проходит по линии нижних километровых наколов. Писец индикатора тормозного давления перемещался от нуля до максимума на 25,6 мм. Индикатор тормозного давления — на 8 кгс/см².

Примечание редакции. На с. 167 оригинала ход писца указан как «25,6 м». По размеру скоростемерной ленты и дальнейшему масштабу давления имеется в виду 25,6 мм; единица восстановлена.

Скоростемерная лента была снята с прибора на месте крушения. Производя замеры на скоростемерной ленте (рис. 45) при помощи отсчётной лупы и штангенциркуля с заострёнными концами губок, устанавливаем, что в начале снижения давления в тормозной магистрали писец скорости поднимался от линии нижних наколов на высоту 27,6 мм. Следовательно, скорость движения поезда в этот момент на отметке 1 была

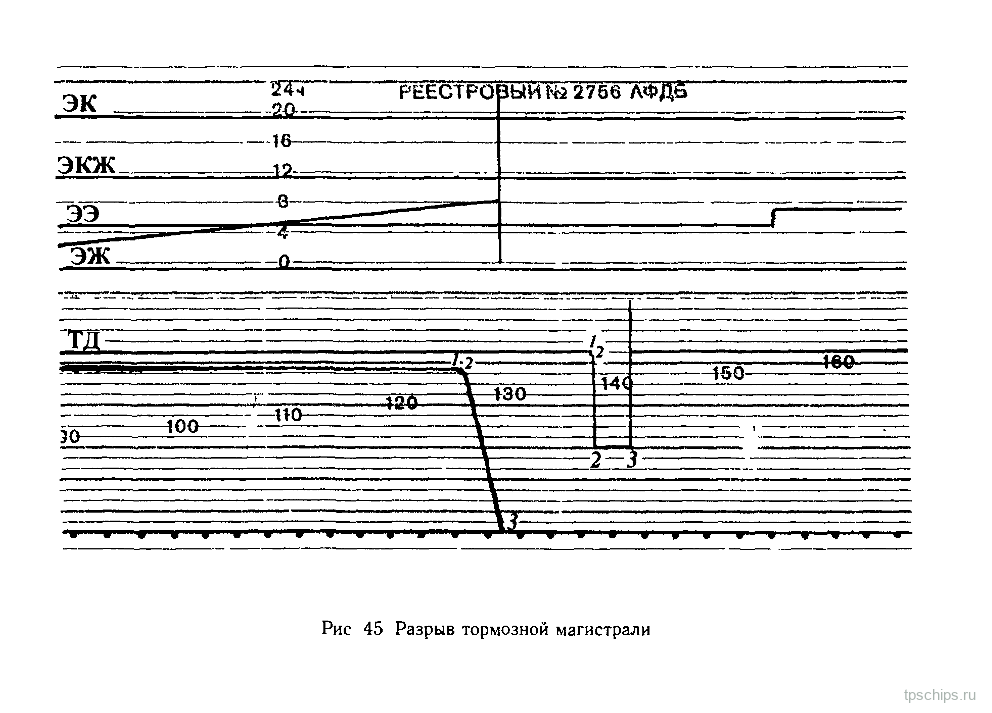

Рисунок 45: Разрыв тормозной магистрали
Рис. 45. Разрыв тормозной магистрали. Источник: Л. Е. Венцевич, 2002, с. 168.

27,6 · 5,625 = 155,25 км/ч.

С учётом поправки на износ бандажей действительная скорость поезда была также равна 155,25 км/ч.

По линии писца индикатора тормозного давления видно, что на отметке 1 писец опустился на 0,3 мм и в таком положении записал прямую линию на расстоянии 0,3 мм, после чего на отметке 2 была произведена экстренная разрядка тормозной магистрали краном машиниста, и писец индикатора тормозного давления опустился до нулевой отметки.

От начала записи нулевого давления в тормозной магистрали (отметка 2) до остановки электровоза (отметка 3) писец индикатора тормозного давления перемещался в горизонтальном направлении на 7,0 мм.

Записи на скоростемерной ленте позволяют сделать следующие выводы. Из-за разрыва тормозной магистрали при движении поезда индикатор тормозного давления зафиксировал понижение давления в тормозной магистрали на 0,3 мм от зарядного. Понижение давления в тормозной магистрали поезда могло составлять величину около 0,1 кгс/см² от зарядного (1 мм перемещения писца индикатора тормозного давления на 8 кгс/см² может составлять 0,31 кгс/см² при погрешности индикатора давления ± 2,5 %). Такое понижение давления в тормозной магистрали могло происходить при поездном положении ручки крана машиниста усл. № 395, который в этом положении обладает высокой питающей способностью.

После проследования 0,3 мм пути по скоростемерной ленте, равного

0,3 · 1000 : 5,0 = 60 м,

кран машиниста был переведён в положение экстренного торможения. Длина тормозного пути при этом, равная 7,0 мм по скоростемерной ленте,

7,0 · 1000 : 5,0 = 1400 м.

Перемещение писца индикатора тормозного давления в горизонтальном положении от начала падения давления в тормозной магистрали происходило на расстоянии 60 м. При скорости поезда 155 км/ч, или 43,2 м/с это соответствует

60 м : 43,2 м/с = 1,38 с.

Следовательно, машинист применил экстренное торможение через 1,38 с после разрыва тормозной магистрали. Всего от момента разрыва тормозной магистрали до полной остановки электровоз проследовал

1400 м + 60 м = 1460 м.

Необходимо отметить, что профиль пути на протяжении последних 10 км перед применением экстренного торможения представлял площадку с небольшими элементами спусков и подъёмов, не круче 0,002. Скорость поезда на этом участке резко не изменялась, а была равномерной на уровне 150—155 км/ч. Можно сделать вывод, что для поддержания такой скорости электровоз должен был следовать в режиме тяги, состав был натянут.

Разъединение автосцепок в режиме тяги при исправном состоянии автосцепок могло быть вызвано сильным толчком из-за неисправности пути, затем последовало и разъединение рукавов тормозной магистрали поезда. Об этом свидетельствовало и объяснение машиниста, в котором он указал, что после сильного толчка он увидел сильное колебание контактной сети и немедленно применил экстренное торможение краном машиниста.

Необходимо отметить, что поезд следовал со скоростью, не превышающей установленную на этом участке. Никаких ограничений скорости по состоянию пути в месте, где произошло крушение, на этот поезд не выдавалось. Саморасцеп поезда и последовавшее за ним крушение произошли по причине неисправности пути, по этой же причине и разорвалась тормозная магистраль поезда, что привело к срабатыванию тормозов в хвостовой части поезда. Действия машиниста по применению экстренного торможения, зафиксированные на скоростемерной ленте, на дальнейшие события, происходящие с разъединившимся составом поезда, никакого влияния не оказывали.

Пример 28. Неправильное управление тормозами поезда

Электровоз ВЛ10 следовал с грузовым поездом массой 5576 т, длиной 280 осей по участку с автоблокировкой и перевалистым профилем пути. Фактический диаметр бандажей колёсных пар электровоза 1230 мм при расчётном диаметре 1180 мм. Поправочный коэффициент на износ бандажей 1180 мм : 1230 мм = 0,959.

Электровоз оборудован АЛСН, скоростемер со шкалой скорости до 150 км/ч, скоростемерная лента соответствует типу шкалы скоростемера. Скоростемер протягивал скоростемерную ленту в масштабе 5,2 мм на 1 км пути (104 мм : 20 = 5,2 мм). На ленте фиксировалось движение электровоза передним ходом. Индикатор тормозного давления — на 8 кгс/см², 1 мм перемещения писца индикатора соответствует 0,31 кгс/см².

На скоростемерной ленте (рис. 46) движение поезда со станции А началось в 4 ч 00 мин. Изменение тормозного давления зафиксировано в двух местах. Измерения расстояний производились при помощи отсчётной лупы и штангенциркуля с заострёнными концами губок. Расстояния между отметками: А—1 = 30,05 мм; 1—2 = 2,3 мм; 3—4 = 13 мм; 4—6 = 9,6 мм; 6—7 = 0,8 мм; 5—7 = 6,9 мм; 4—5 = 0,8 мм. Между отметками 1—2 производилась проверка действия тормозов в пути следования при скорости 60 км/ч, записанной на ленте. Скорость в режиме торможения снижена с 60 до 53 км/ч по ленте. Действительное снижение скорости с учётом поправки на износ бандажей составило 60 км/ч : 0,959 = 62,5 км/ч, 53 км/ч : 0,959 = 55,2 км/ч, т. е. скорость в режиме торможения снижалась на величину менее 10 км/ч, что не соответствует требованиям инструкции по эксплуатации тормозов. Глубина разрядки тормозной магистрали у отметки 1 составляет 1,5 мм, что соответствует снижению давления в тормозной магистрали на 0,5 кгс/см² от зарядного 5,3 кгс/см² (1,5 · 0,31 = 0,5 кгс/см²), что также не соответствует требованиям инструкции по эксплуатации тормозов для первой ступени торможения у грузового гружёного поезда.

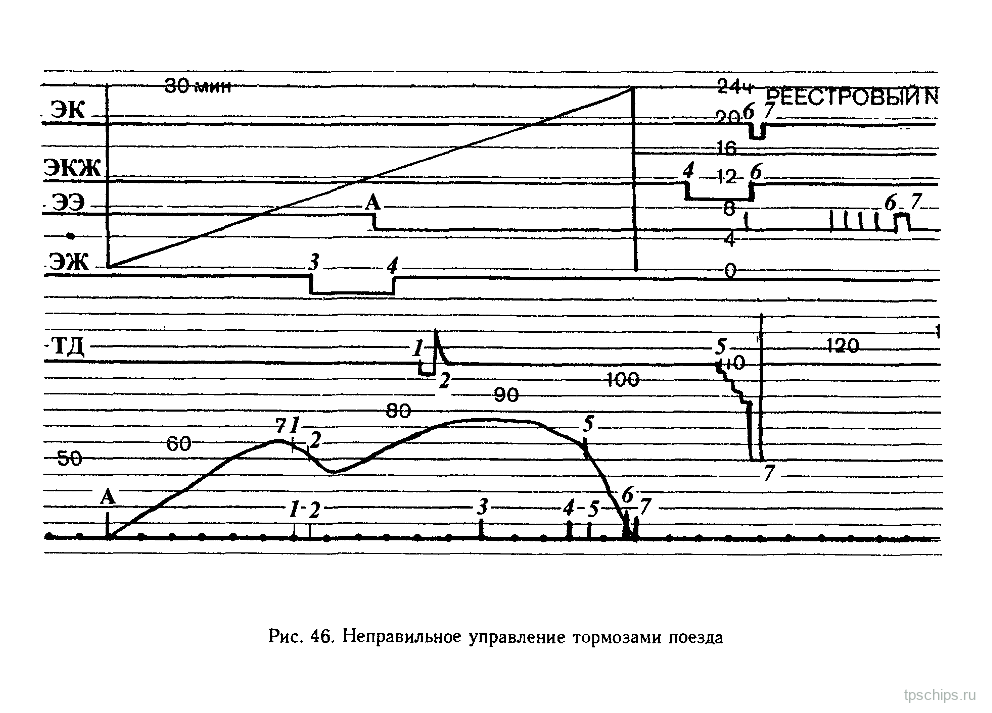

Рисунок 46: Неправильное управление тормозами поезда
Рис. 46. Неправильное управление тормозами поезда. Источник: Л. Е. Венцевич, 2002, с. 172.

Место проведения проверки действия тормозов от станции А на скоростемерной ленте находится на расстоянии

30,05 · 1000 : 5,2 = 5778 м,

действительное расстояние с учётом поправки на износ бандажей

5778 м : 0,959 = 6025 м.

Расстояние между отметками 1—2, на котором снижалась скорость в режиме торможения,

2,3 · 1000 : 5,2 = 442 м.

Сверяем данные с местной инструкцией. Место проверки действия тормозов в пути следования и расстояние, на котором снижалась скорость в режиме торможения, не соответствуют требованиям, установленным приказом начальника дороги и местной инструкцией по вождению поездов на этом участке.

Торможение на отметке 5 производилось при жёлтом с красным огне локомотивного светофора в 4 ч 27 мин снижением давления в тормозной магистрали четырьмя ступенями:

на 1,5 мм, что составляет 1,5 · 0,32 = 0,5 кгс/см²,

на 1,5 мм, что составляет 1,5 · 0,32 = 0,5 кгс/см²,

на 2,0 мм, что составляет 2,0 · 0,32 = 0,6 кгс/см²,

на 2,1 мм, что составляет 2,1 · 0,32 = 0,7 кгс/см²,

т. е. тормозная магистраль была разряжена с 5,3 до 3,0 кгс/см². После этого при скорости 15 км/ч была произведена разрядка тормозной магистрали краном машиниста до нулевой отметки. Такие действия по управлению тормозами не соответствуют требованиям инструкции по эксплуатации тормозов.

От начала торможения до остановки поезда на ленте зафиксировано расстояние 6,9 мм,

6,9 · 1000 : 5,2 = 1326 м.

Действительное расстояние с учётом поправки на износ бандажей составляет

1326 м : 0,959 = 1383 м.

После проследования запрещающего сигнала, расположенного на отметке 6, на ленте зафиксировано появление красного огня (отметки 6—7 на линии писца ЭК) и отключение ЭПК (отметки 6—7 на линии писца ЭЭ). Расстояние 6—7 на ленте соответствует

0,8 · 1000 : 5,2 = 153 м.

С учётом поправки на износ бандажей действительное расстояние 6—7

153 м : 0,959 = 160 м.

Действительная скорость с учётом поправки в момент разрядки тормозной магистрали до нуля

15 км/ч : 0,959 = 15,6 км/ч, или 4,3 м/с.

Учитывая задержку на смену сигнала 5 с, от запрещающего сигнала, расположенного на отметке 6, локомотив проследовал 5 с × 4,3 м/с = 21 м, после чего на скоростемерной ленте было зафиксировано появление красного огня на локомотивном светофоре (на линии ЭК писец опустился вниз и записывал прямую линию).

Электровоз поезда остановился за запрещающим напольным сигналом, расположенным на отметке 6, на расстоянии 160 + 21 = 181 м, т. е. проехал запрещающий сигнал.

На этой скоростемерной ленте зафиксированы нарушения, допущенные машинистом при управлении тормозами поезда, которые привели к проезду запрещающего сигнала и едва не окончились гибелью локомотивной бригады. Необходимо отметить, что и тормозное нажатие поезда не соответствовало нормам, установленным МПС, но это не было своевременно выявлено машинистом.

4.10. Расшифровка скоростемерных лент моторвагонного подвижного состава

Скоростемерные ленты моторвагонного подвижного состава расшифровываются как и скоростемерные ленты локомотивов. Все параметры ведения поезда фиксируются на скоростемерных лентах аналогично. На некоторых электропоездах для регистрации работы системы автоматического управления тормозами (САУТ) на скоростемере ЗСЛ-2М устанавливается дополнительно пятый электромагнит с писцом САУТ.

При расшифровке скоростемерных лент электропоездов необходимо учитывать, что тормозное давление фиксируется на ленте как давление в тормозном цилиндре головного вагона, а не в тормозной магистрали, как на локомотиве. Это связано с тем, что на электропоездах в основном используются электропневматические тормоза и управление тормозами электрическое без снижения давления в тормозной магистрали. При управлении тормозами ЭПТ давление в тормозной магистрали изменяется на небольшую величину и эффективнее осуществлять контроль по изменению давления в тормозных цилиндрах.

При этом необходимо

  • проверять давление первой ступени торможения, т. к. его завышение может влиять на заклинивание колёсных пар;

  • следить за величиной максимального давления в тормозном цилиндре при торможениях, поскольку завышение этого давления может свидетельствовать о перезарядке тормозной магистрали, что также ведёт к заклиниванию колёсных пар.

Эти величины хорошо различаются на скоростемерной ленте, если машинист перед выездом из депо производит проверки давления первой ступени торможения и максимально допустимого давления в тормозном цилиндре с протяжкой скоростемерной ленты на 5 мм после получения необходимой величины давления в тормозном цилиндре.

При обычном измерении величины давления по высоте подъёма писца индикатора тормозного давления от линии нулевого давления могут быть допущены ошибки из-за большой погрешности индикатора тормозного давления в диапазоне от 0 до 3 кгс/см².

Кроме того, на большинстве электропоездов на скоростемерной ленте не регистрируется движение назад, что связано с конструктивными особенностями редукторного узла привода скоростемера. По этой же причине при изменении направления движения, особенно при низкой температуре окружающей среды, редуктор скоростемера не приводит в движение привод после первых оборотов колёсной пары в обратном направлении (это отражается на записи скорости на ленте). В большинстве случаев при изменении направления движения на скоростемерных лентах электропоездов не фиксируется возрастание скорости от 0 до 15 км/ч, а в некоторых случаях и до 20 км/ч. Этот недостаток не представляет возможным контролировать начало движения электропоезда при изменении направления движения, а скоростемер в кабине хвостового вагона по этой же причине не фиксирует начало движения при осаживании поезда.

Все эти особенности и недостатки необходимо учитывать при расшифровке скоростемерных лент моторвагонного подвижного состава.

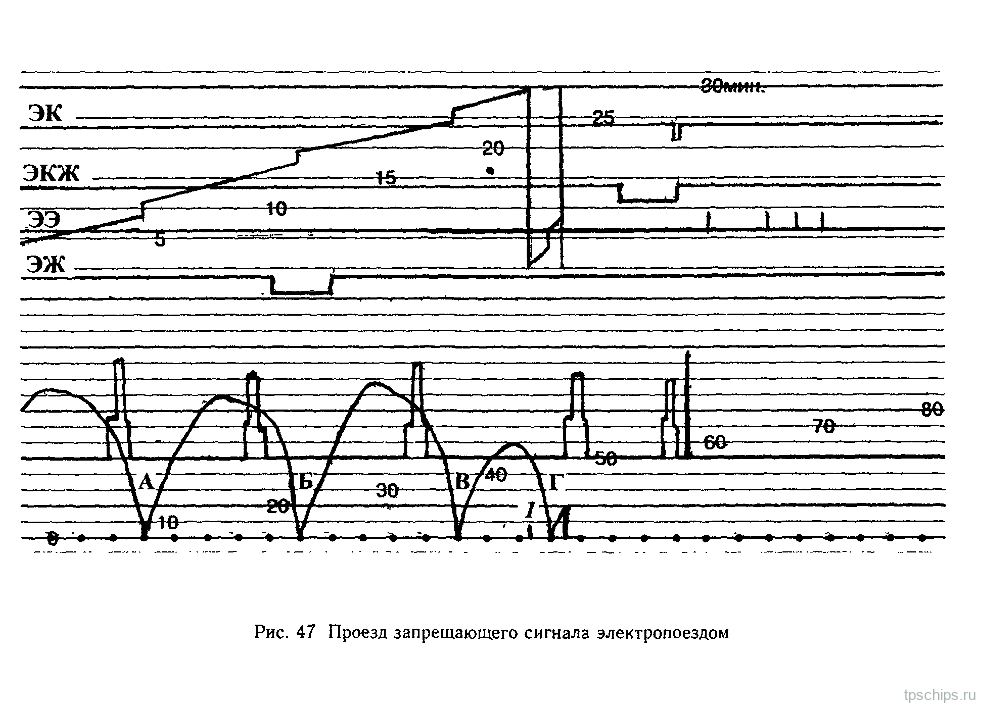

На рис. 47 на скоростемерной ленте зафиксировано грубейшее нарушение локомотивной бригадой должностных обязанностей в части наблюдения за сигналами и маршрутом следования и выполнения требования сигнала.

Рисунок 47: Проезд запрещающего сигнала электропоездом: архивный учебный пример
Рис. 47. Проезд запрещающего сигнала электропоездом: архивный учебный пример. Источник: Л. Е. Венцевич, 2002, с. 176.

Электропоезд ЭР2, оборудованный АЛСН, следует по участку с автоблокировкой. Фактический диаметр колёсных пар головного вагона 930 мм при расчётном диаметре 920 мм. Поправочный коэффициент на износ бандажей равен 920 : 930 = 0,989. Скоростемер протягивал скоростемерную ленту в масштабе 5,1 мм на 1 км пути (102 мм : 20 = 5,1 мм). Индикатор тормозного давления — на 6 кгс/см².

У остановочных пунктов А, Б, В первая ступень торможения не превышает величину давления 1,5 кгс/см², что соответствует требованиям инструкции по эксплуатации тормозов. На остановках отпуск тормозов ступенчатый. Стоянки поезда в пунктах А, Б, В по 1 мин.

На остановке В на локомотивном светофоре загорается жёлтый огонь, далее к пункту Г электропоезд следует со скоростью до 60 км/ч. После проследования входного сигнала станции Г (отметка 1 на скоростемерной ленте) на локомотивном светофоре загорается жёлтый с красным огонь. Входной сигнал с жёлтым огнём поезд проследовал со скоростью 50 км/ч, или 13,9 м/с. Поезд принимается на кодированный путь, на локомотивном светофоре горит жёлтый с красным огонь. Задержка на смену сигнала 5 с. После проследования входного сигнала и расстояния 69,5 м (5 с · 13,9 м/с = 69,5 м) на скоростемерной ленте фиксируется появление жёлтого с красным огня. С учётом поправки на износ бандажей жёлтый с красным огонь появляется на ленте на расстоянии

69,5 м : 0,989 = 70,2 м.

Жёлтый с красным огонь фиксируется на ленте на расстоянии 3,1 мм на линии писца ЭКЖ. Учитывая поправку на работу скоростемера — протяжку ленты,

3,1 · 1000 : 5,1 = 607,8 м,

с учётом поправки на износ бандажей

607,8 м : 0,989 = 614,5 м.

Всего с учётом задержки на смену сигнала головной вагон электропоезда остановился от входного сигнала на расстоянии

614,5 м + 70,2 м = 684,7 м.

По ординатам на станции Г расстояние между входным и маршрутным сигналами в этом направлении составляет 720 м. Следовательно, головной вагон электропоезда находился на расстоянии 720 м − 684,7 м = 35,3 м от маршрутного сигнала с запрещающим показанием. После стоянки 2 мин поезд приводится в движение в 13 ч 06 мин при жёлтом с красным огне локомотивного светофора, т. е. на маршрутном светофоре горит красный огонь, запрещающий движение.

После проезда запрещающего сигнала на локомотивном светофоре загорается красный огонь, который на расстоянии 0,2 мм фиксируется по линии писца ЭК. Локомотивная бригада с помощью кнопки «ВК» и «РБ» зажигает белый огонь на локомотивном светофоре вместо красного.

Принимая скорость проезда запрещающего сигнала 15 км/ч, что составляет 4 м/с, с учётом задержки на смену сигнала головной вагон электропоезда после проезда запрещающего сигнала проследовал 5 с · 4 м/с = 20 м, после чего на скоростемерной ленте был зафиксирован красный огонь. Красный огонь регистрировался на ленте на расстоянии 1 мм, что с учётом поправок на работу скоростемера (протяжку ленты) и износ бандажей будет составлять

1 · 1000 : 5,1 = 196 м, 196 м : 0,989 = 198,2 м,

198,2 м + 20 м = 218,2 м,

где 20 м добавилось от задержки на смену сигнала. После проследования расстояния 218,2 м была произведена остановка поезда.

На основании этих данных, зафиксированных на скоростемерной ленте, можно сделать вывод, что после проезда запрещающего сигнала и взреза стрелки, которая находилась в непосредственной близости от маршрутного светофора с запрещающими показаниями, локомотивная бригада, выехав на маршрут следования встречного поезда, приняла меры к остановке.

Действия локомотивной бригады едва не привели к тяжёлым последствиям. Машинист поезда, прибывавшего на станцию, своевременно принял меры к остановке. В своём объяснении после проезда запрещающего сигнала машинист показал, что наблюдал за высадкой и посадкой пассажиров и действиями помощника машиниста, а на показание сигнала и положения стрелок не обратил внимания.

Примечание редакции. На с. 178 оригинала участок регистрации красного огня сначала указан как 0,2 мм, затем как 1 мм. Последующий расчёт 218,2 м выполнен автором по значению 1 мм. Оба исходных значения сохранены; считать их согласованными измерениями нельзя.

4.11. Расшифровка скоростемерных лент маневровых локомотивов

При расшифровке таких скоростемерных лент необходимо учитывать требования ТРА станции, где производятся маневры; особенности обслуживания подъездных путей, находящихся на этой станции; проверять соблюдение максимально допустимых скоростей; порядок включения и опробования тормозов и других местных особенностей по производству маневров. Для более точного определения величины скорости и расстояния в каждом случае следует учитывать поправки на износ бандажей и работу скоростемера — протяжку скоростемерной ленты.

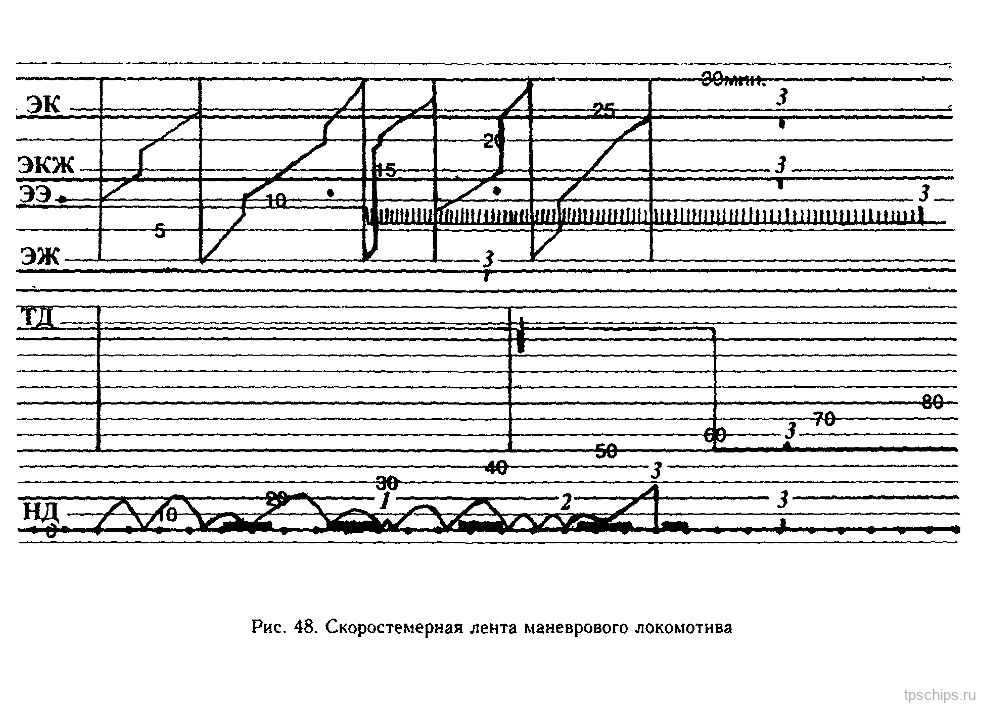

На рис. 48 приведена скоростемерная лента тепловоза ТЭМ2, имевшего фактический диаметр бандажей колёсных пар 1030 мм при расчётном 1010 мм. Поправочный коэффициент на износ бандажей 1010 мм : 1030 мм = 0,98. Скоростемер протягивал скоростемерную ленту в масштабе 5,1 мм на 1 км пути.

Рисунок 48: Скоростемерная лента маневрового локомотива
Рис. 48. Скоростемерная лента маневрового локомотива. Источник: Л. Е. Венцевич, 2002, с. 180.

Индикатор тормозного давления — на 6 кгс/см². Тепловоз оборудован АЛСН с проверкой бдительности машиниста.

Маневровые передвижения тепловоза начались в 8 ч 10 мин задним ходом без включения тормозов в подвижном составе, устройства контроля бдительности включены. В 9 ч 02 мин производится включение тормозов в подвижном составе и в 9 ч 18 мин (отметка 1 на линии скорости на ленте) началось движение с включёнными тормозами.

При достижении скорости 5 км/ч по ленте, с учётом поправки на износ бандажей 5 км/ч : 0,98 = 5,1 км/ч, выполняется проверка действия тормозов до полной остановки состава, что можно проследить и по линии времени. При этом тепловоз проследовал по ленте расстояние 0,2 мм, с учётом поправки на работу скоростемера (протяжку)

0,2 · 1000 : 5,1 = 39,2 м,

с учётом поправки на износ бандажей

39,2 м : 0,98 = 40 м.

Затем после проследования 1800 м и стоянки 12 мин дальнейшие маневровые передвижения производились без включения тормозов подвижного состава, остановочные торможения проводились за счёт применения прямодействующего тормоза тепловоза.

В 10 ч 05 мин тепловоз остановлен и в 10 ч 10 мин на ленте зафиксировано начало движения (на линии скорости отметка 2). При этом скорость возрастает по ленте до 10 км/ч, с учётом поправки на износ бандажей — до 10 км/ч : 0,98 = 10,2 км/ч, и зафиксировано снижение тормозного давления в тормозной магистрали краном машиниста до нулевой отметки. Затем скорость снижается по ленте до 5 км/ч, с учётом поправки — до 5 км/ч : 0,98 = 5,1 км/ч, после чего скорость начинает возрастать до 29 км/ч по скоростемерной ленте, с учётом поправки — до 29 км/ч : 0,98 = 29,59 км/ч.

При такой величине скорости на ленте зафиксировано резкое падение скорости до нулевой отметки, перемещение всех писцов скоростемера (отметка 3 на ленте), что произошло от сильного удара. Прекращение работы скоростемера произошло в 10 ч 24 мин.

За время последнего передвижения с составом до прекращения записей на скоростемерной ленте зафиксировано расстояние 15 мм, что с учётом поправок на протяжку ленты скоростемером и износ бандажей тепловоза составляет

15 · 1000 : 5,1 = 2941,11 м, 2941,1 м : 0,98 = 3001,2 м.

Для уточнения необходимо отметить, что зафиксированное на скоростемерной ленте последнее маневровое передвижение тепловоза производилось с составом из 60 гружёных вагонов массой 4200 т. Этот состав должен был проследовать в вытяжной тупик для последующего расформирования. Вытяжной тупик имел подъём и по условиям ТРА станции тормоза в составе не включались.

У стрелки вытяжного тупика находилась стрелка, ведущая на подъездной путь, имевший уклон до −0,017. На этот подъездной путь, согласно инструкции по обслуживанию, подавались не более пяти вагонов с локомотивом впереди и включёнными и опробованными тормозами. Запорный брус и охранные приспособления в начале подъездного пути предусмотрены не были.

Из объяснения машиниста следовало, что он получил команду от ДСП через составителя следовать с составом в направлении вытяжного тупика. Но когда состав развил скорость до 10 км/ч, машинист увидел, что стрелка стоит в направлении на подъездной путь, принял все меры к остановке, но за счёт тормоза тепловоза не смог остановить состав перед стрелкой. Когда состав начал выходить на подъездной путь, несмотря на подачу песка и применение тормоза тепловоза, скорость стала возрастать и при скорости 29 км/ч состав врезался в тупиковую призму. Ошибочные действия ДСП по приготовлению маршрута следования привели к значительному повреждению подвижного состава и едва не окончились трагически для локомотивной бригады, т. к. машинист находился на рабочем месте вплоть до момента столкновения в тупике.

4.12. Расшифровка скоростемерных лент с проверкой данных тормозными расчётами

Рассмотрим пример расшифровки скоростемерной ленты пассажирского поезда с учётом контроля выполнения технологии проверки действия тормозов в пути следования.

Пример 29. Проверка действия тормозов в пути следования

Электровоз ЧС7 следует с пассажирским поездом. По справке о тормозах формы ВУ-45 все тормозные приборы вагонов включены. Фактический диаметр бандажей колёсных пар 1200 мм при расчётном диаметре 1180 мм. Поправочный коэффициент на износ бандажей 1180 мм : 1200 мм = 0,983. Скоростемер со шкалой скорости на 150 км/ч. Скоростемер протягивал скоростемерную ленту в масштабе 5,3 мм на 1 км пути (20 километровых отметок равны 106 мм, 106 мм : 20 = 5,3 мм). Индикатор тормозного давления — на 8 кгс/см². Электровоз оборудован АЛСН с УКБМ.

Поезд следует по участку, оборудованному автоблокировкой, по зелёным огням локомотивного светофора. Электровоз движется передним ходом, устройства АЛСН с УКБМ включены (рис. 49). После отправления поезда со станции А в 4 ч 00 мин на расстоянии 35 мм по скоростемерной ленте у отметки 1 на спуске −0,006 произведена проверка действия пневматических тормозов при скорости 60 км/ч по ленте снижением давления в тормозной магистрали на величину 0,6 кгс/см² от зарядного давления 5,2 кгс/см². В режиме торможения поезд проследовал по ленте 1,8 мм. Скорость в режиме торможения снизилась по ленте до величины 50 км/ч.

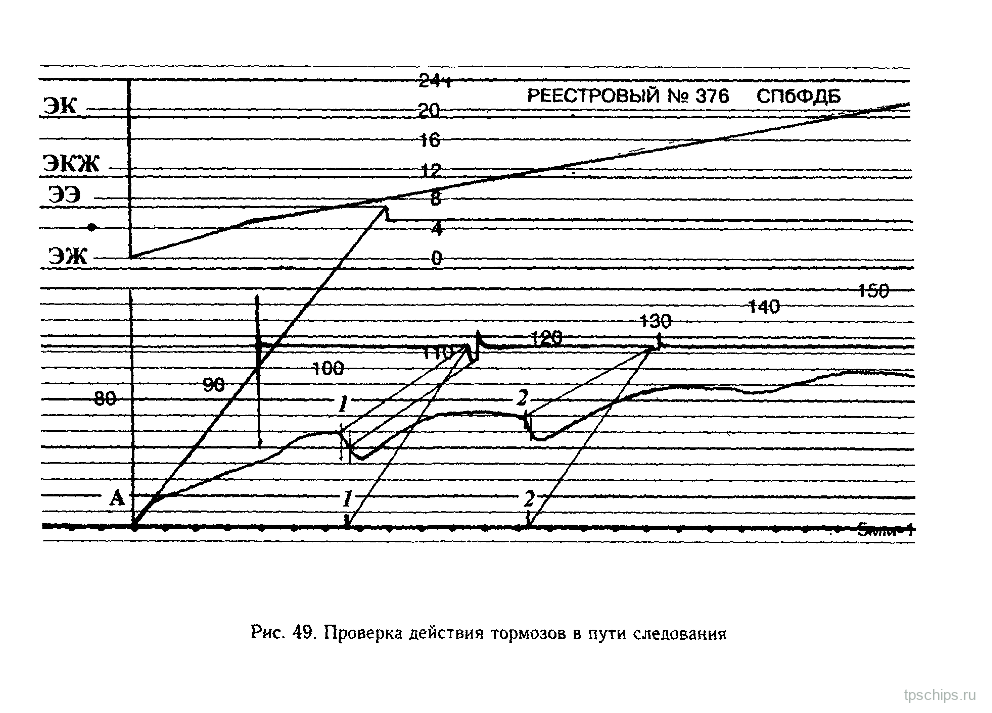

Рисунок 49: Проверка действия тормозов в пути следования
Рис. 49. Проверка действия тормозов в пути следования. Источник: Л. Е. Венцевич, 2002, с. 183.

У отметки 2, находящейся от станции А на расстоянии 65 мм по ленте, произведена проверка действия электропневматических тормозов со скорости 70 до 60 км/ч, при этом в режиме торможения поезд проследовал расстояние 1,7 мм по ленте.

С учётом поправок на работу скоростемера — протяжку ленты и износ бандажей — определяем место начала проверки действия пневматических тормозов:

35 · 1000 : 5,3 = 6603,7 м, 6603,7 м : 0,983 = 6717,9 м.

Действительное место начала торможения находилось от станции А на расстоянии 6717,9 м. При наличии конкретного расстояния, где согласно местной инструкции по вождению поездов установлен знак «Начало торможения», его необходимо сверить с расстоянием до места начала торможения, которое получено по проверяемой скоростемерной ленте.

Действительная скорость, при которой начиналось торможение,

60 км/ч : 0,983 = 61 км/ч.

Действительная скорость окончания торможения

50 км/ч : 0,983 = 50,8 км/ч.

Скорость в режиме торможения снижена в пределах нормы, т. е. на 10 км/ч, предусмотренной инструкцией по эксплуатации тормозов.

Расстояние, на котором снижалась скорость в режиме торможения,

1,8 · 1000 : 5,3 = 339,6 м, 339,6 м : 0,983 = 345,4 м.

При наличии конкретного расстояния, установленного местной инструкцией по вождению поездов между знаками «Начало торможения» и «Конец торможения», его необходимо сверить с расстоянием, полученным по проверяемой скоростемерной ленте.

С учётом поправок определяем место проверки действия электропневматических тормозов:

65 · 1000 : 5,3 = 12264,1 м, 12264,1 м : 0,983 = 12476,2 м.

При наличии конкретного расстояния, где по местной инструкции установлено место проверки действия электропневматических тормозов, его необходимо сверить с местом начала торможения, полученным по проверяемой скоростемерной ленте.

Действительная скорость начала торможения

70 км/ч : 0,983 = 71,2 км/ч.

Действительная скорость окончания торможения

60 км/ч : 0,983 = 61 км/ч.

Скорость в режиме торможения на ЭПТ снижена в пределах нормы, т. е. на −10 км/ч.

Расстояние, на котором снижалась скорость в режиме торможения на ЭПТ:

1,7 · 1000 : 5,3 = 320,7 м, 320,7 м : 0,983 = 326,2 м.

На скоростемерной ленте (рис. 49) определено расстояние, на котором произошло снижение скорости на 10 км/ч при пневматическом торможении. Соответствие этого расстояния скорости и необходимому тормозному нажатию можно проверить путём тормозных расчётов методом численного интегрирования по интервалам времени. Этот метод наиболее полно учитывает все конкретные условия торможения. Он заключается в том, что тормозные расчёты выполняются по интервалам времени, например через 3 с, при условии постоянства сил, действующих в этих интервалах.

Для определения расчётного тормозного коэффициента поезда в процессе наполнения тормозных цилиндров пассажирских и грузовых поездов используются таблицы, приведённые в Правилах тяговых расчётов для поездной работы, утверждённых МПС.

Для окончательного расчёта тормозного пути заполняется таблица, состоящая из 12 граф, в которых по очерёдности определены следующие величины.

  1. В графе 1 — интервалы времени Δt (в секундах), в нашем случае Δt = 3 с.

  2. В графе 2 — значения расчётного тормозного коэффициента ϑр в конкретном интервале времени, определённые по формуле

ϑр = ΣKр / (P + Q), тс/т,

где ΣKр — сумма сил расчётного тормозного нажатия всех тормозных колодок локомотива и вагонов; P — масса локомотива; Q — масса вагонов состава поезда.

  1. В графе 3 — значения расчётного коэффициента трения в конкретном интервале времени φкр в зависимости от скорости и типа тормозных колодок.

  2. В графе 4 — значения удельной тормозной силы bт в зависимости от расчётного тормозного коэффициента трения в конкретном интервале времени:

bт = 1000 · ϑр · φкр, кгс/т.

  1. В графе 5 — значения основного удельного сопротивления движению поезда wох при холостом ходе локомотива:

wох = (w″о · Q + wх · P) / (Q + P), кгс/т,

где w″о — основное удельное сопротивление движению состава (вагонов), кгс/т; wх — основное удельное сопротивление движению локомотива на холостом ходу, кгс/т.

В отдельных случаях приходится учитывать дополнительное удельное сопротивление движению, возникающее в результате воздействия различных факторов.

  1. Дополнительное удельное сопротивление от кривой (кгс/т) определяют по формулам:

а) при длине поезда менее или равной длине кривой

wr = 700 / R;

б) при длине поезда более длины кривой

wr = (700 / R) · (Sкр / lп),

где R — радиус кривой, м; Sкр — длина кривой данного радиуса в пределах спрямлённого участка, м; lп — длина поезда, м.

  1. Дополнительное удельное сопротивление от низкой температуры наружного воздуха учитывают при температуре ниже −25 °C в зависимости от скорости движения поезда. Расчёт проводится по методике, изложенной в ПТР.

  2. Дополнительное удельное сопротивление, вызванное действием встречного или бокового ветра, учитывают в зависимости от скорости движения поезда. Расчёт проводится по методике, изложенной в ПТР.

  1. В графе 6 — приведённое значение уклона iс с учётом сопротивления в кривой в конкретном месте нахождения поезда. Дополнительное удельное сопротивление движению от уклона wi для всех видов подвижного состава численно принимают равным значению уклона (для подъёма со знаком плюс и для спуска со знаком минус) действительного или спрямлённого участка пути, т. е.

wi [кгс/т] = ± i [‰],

iс = (l1 · i1 + l2 · i2 + … + ln · in) / lп, lп = l1 + l2 + … + ln,

где l1, l2, …, ln — отрезки пути, занимаемые поездом в данном интервале времени, м; i1, i2, …, in — уклоны отрезков пути, по которым проходит поезд в данный интервал времени, ‰; lп — длина поезда, м; wi — удельное сопротивление от спрямлённого уклона с учётом сопротивления в кривой на участке, равном длине поезда плюс ожидаемая длина тормозного пути, кгс/т.

  1. В графе 7 — значения полной замедляющей силы C в конкретном интервале времени:

C = bт + wох ± iс, кгс/т.

  1. В графе 8 — значения приращения (убывания) скорости в конкретном интервале времени Δt:

Δv = −(Δt · C · ξ) / 3600, км/ч,

где ξ — замедление поезда (в км/ч²) под действием замедляющей силы C. Для грузовых и пассажирских поездов значение ξ = 120 км/ч².

  1. В графе 9 — величины начальной скорости vн, от которой производится тормозной расчёт для каждого интервала Δt.

Величину vн получаем так: для первой строки к начальной скорости при торможении (в нашем примере vо = 60 км/ч) прибавляем (вычитаем, в зависимости от знака Δv) величину Δv из 1-й строки графы 8. Для второй строки графы 9 от значения vн из 1-й строки вычитаем (либо прибавляем) величину Δv из 2-й строки графы 8 и т. д.

  1. В графе 10 — значения средней скорости vср, км/ч:

в строке n vср = (vn−1 − vn) / 2,

где vn — величина скорости в n-й строке графы 9; vn−1 — величина скорости в (n − 1)-й строке графы 9.

Примечание редакции. В формуле средней скорости на с. 187 оригинала стоит знак минус. Для средней скорости интервала нужна полусумма: vср = (vn−1 + vn) / 2. Именно полусумме соответствуют значения графы 10 в последующих таблицах. Формула с минусом выше сохранена как ошибка источника.

  1. В графе 11 — приращения тормозного пути за данный интервал времени:

ΔSт = Δt · vср : 3,6, м;

при Δt = 3 с ΔSт = 3 · vср : 3,6 = 0,833 vср.

  1. В графе 12 — величины тормозного пути (в метрах) за интервалы времени от нуля до Δt · n (в секундах), где n — номер строки.

Заполняется таблица по строкам: сначала рассчитывают все параметры в 1-й строке, затем на основании полученных значений для скорости рассчитывают параметры тормозного пути во 2-й строке и т. д.

Составленная таким образом таблица даёт возможность проследить изменения скорости и тормозного пути во времени.

Если возникает необходимость в точных расчётах всех тормозных параметров при различных видах торможения с учётом, например, пониженного зарядного давления, торможения на переломном профиле, то метод численного интегрирования по интервалам времени наиболее полно учитывает все конкретные условия торможения.

На скоростемерной ленте (см. рис. 49) приведён пример проверки действия тормозов пассажирского поезда со скорости 60 км/ч снижением давления в тормозной магистрали на величину первой ступени 0,6 кгс/см². Руководствуясь данными таблицы Правил тяговых расчётов для пассажирских поездов длиной до 18 вагонов при ступенчатом торможении (1 ступень), видим, что расчётный тормозной коэффициент ϑр по мере наполнения тормозных цилиндров в зависимости от времени изменяется следующим образом: 0—3 с — он равен нулю; 3—6 с — равен 30 % от ϑр; 6—9 с — равен 33 % от ϑр; 9—12 с — равен 35 % от ϑр.

Расчёты производим по двум вариантам:

  1. ϑр = 0,6 тс/т, т. е. обеспеченность тормозным нажатием поезда составляет 60 тс на 100 т массы поезда;

  2. ϑр = 0,55 тс/т, т. е. обеспеченность тормозным нажатием поезда составляет 55 тс на 100 т массы поезда.

Тормозные колодки чугунные, стандартные.

Для движения пассажирского поезда на бесстыковом пути рассчитаем значения величин w″о, wх, wох, φкр при скорости 60 и 50 км/ч и составим таблицу (формулы для расчёта приведены ниже в разд. 4.15).

Величина

v = 60 км/ч

v = 50 км/ч

w″о, кгс/т

2,43

2,15

wх, кгс/т

4,2

3,73

wох, кгс/т

2,67

2,37

φкр

0,108

0,116

Торможение производилось на спуске i = −0,006.

На основании имеющихся данных составляем таблицу, состоящую из 12 граф в последовательности, изложенной ранее, для различных значений обеспеченности поезда тормозным нажатием (варианты 1 и 2).

  1. Вариант ϑр = 0,6 тс/т

Δt, с

ϑр, тс/т

φкр

bт, кгс/т

wох, кгс/т

wi, кгс/т

C, кгс/т

Δv, км/ч

vн, км/ч

vср, км/ч

ΔSт, м

Sт, м

1

2

3

4

5

6

7

8

9

10

11

12

0—3

0

0,108

0

2,67

−6

−3,2

+0,3

60,3

60,1

50,1

50,1

3—6

0,18

0,108

19,44

2,67

−6

+16,1

−1,6

58,7

59,5

49,5

99,6

6—9

0,198

0,108

21,38

2,67

−6

+18,2

−1,8

56,9

57,8

48,1

147,7

9—12

0,21

0,108

22,68

2,67

−6

+19,3

−1,9

54,9

55,9

46,6

194,3

12—15

0,21

0,112

23,52

2,52

−6

+20,0

−2,0

52,9

53,9

44,9

239,2

15—18

0,21

0,112

23,52

2,52

−6

+20,0

−2,0

50,9

51,9

43,2

282,4

18—21

0,21

0,112

24,36

2,37

−6

+20,0

−2,0

48,8

49,9

41,5

323,9

По варианту 1 принимаем путь для снижения скорости на 10 км/ч в режиме торможения при проверке действия тормозов в пути следования равным 300 м.

  1. Вариант ϑр = 0,55 тс/т

Δt, с

ϑр, тс/т

φкр

bт, кгс/т

wох, кгс/т

wi, кгс/т

C, кгс/т

Δv, км/ч

vн, км/ч

vср, км/ч

ΔSт, м

Sт, м

1

2

3

4

5

6

7

8

9

10

11

12

0—3

0

0,108

0

2,67

−6

−3,2

+0,3

60,3

60,1

50,1

50,1

3—6

0,165

0,108

17,82

2,67

−6

+14,4

−1,4

58,8

59,5

49,6

99,7

6—9

0,181

0,108

19,60

2,67

−6

+16,2

−1,6

57,2

58,0

48,3

148,0

9—12

0,192

0,108

20,79

2,67

−6

+17,4

−1,7

55,5

56,3

46,9

194,9

12—15

0,192

0,112

21,56

2,52

−6

+18,0

−1,8

53,6

54,5

45,4

240,3

15—18

0,192

0,112

21,56

2,52

−6

+18,0

−1,8

51,8

52,7

43,9

284,2

18—21

0,192

0,112

21,56

2,52

−6

+18,0

−1,8

50,0

50,9

42,4

326,6

21—24

0,192

0,116

22,33

2,37

−6

+18,7

−1,8

48,2

49,1

40,9

367,5

Примечание редакции. Таблицы воспроизводят печатные значения, включая авторские округления и несогласованности. Например, в последней строке варианта 1 при ϑр = 0,21 и φкр = 0,112 формула даёт bт = 23,52 кгс/т, а напечатано 24,36 кгс/т; число 24,36 соответствовало бы φкр = 0,116. Исходные ячейки сохранены для сверки с книгой, а не представлены как повторно рассчитанная модель.

По варианту 2 принимаем путь для снижения скорости на 10 км/ч в режиме торможения при проверке действия тормозов в пути следования равным 350 м.

На основании данных расчётов видно, что при расчётном тормозном коэффициенте ϑр = 0,6, т. е. при тормозном нажатии 60 тс на 100 т массы поезда, снижение скорости в режиме торможения на 10 км/ч при первой ступени торможения на спуске −0,006 должно происходить на расстоянии 300 м в течение 18 с.

При расчётном тормозном коэффициенте ϑр = 0,55 снижение скорости на 10 км/ч в режиме торможения на том же элементе профиля пути должно происходить на расстоянии 350 м в течение 24 с.

На скоростемерной ленте (см. рис. 49) действительное расстояние, на котором снижена скорость на 10 км/ч в режиме торможения, составляет 345,4 м. Следовательно, обеспеченность поезда тормозным нажатием была в пределах нормы, предусмотренной нормативами по тормозам, но ниже 60 тс на 100 т массы поезда, что накладывает ограничение на ведение поезда с максимально допустимыми скоростями.

Пример 30. Проверка действия тормозов в пути следования

Электровоз ВЛ10 следует с грузовым поездом. Необходимо проследить на скоростемерной ленте технологию проверки действия тормозов в пути следования.

Электровоз ВЛ10 имеет фактический диаметр бандажей колёсных пар 1250 мм при расчётном диаметре 1180 мм. Поправочный коэффициент на износ бандажей 1180 : 1250 = 0,994. Скоростемер протягивает скоростемерную ленту в масштабе 5,3 мм на 1 км пути (20 километровых наколов равны 106 мм, 106 : 20 = 5,3). Индикатор тормозного давления — на 8 кгс/см².

Примечание редакции. На с. 190 оригинала напечатан коэффициент 0,994. Отношение указанных диаметров равно 1180 : 1250 = 0,944. Исходное число выше сохранено; при сверке дальнейших расчётов необходимо различать эти значения.

Электровоз, оборудованный устройствами АЛСН с УКБМ, следует по участку с автоблокировкой передним ходом. Устройства АЛСН включены при отправлении со станции А (рис. 50). После отправления со станции А в 16 ч 00 мин на отметке 1, находящейся на расстоянии 30 мм по ленте от станции А, при скорости 50 км/ч на спуске i = −0,004 произведено снижение давления в тормозной магистрали на 0,7 кгс/см² от зарядного 5,5 кгс/см². В режиме торможения скорость поезда снижена до 40 км/ч, при этом поезд проследовал расстояние по ленте 3,3 мм.

Рисунок 50: Проверка действия тормозов в пути следования
Рис. 50. Проверка действия тормозов в пути следования. Источник: Л. Е. Венцевич, 2002, с. 191.

С учётом поправок на работу скоростемера и износ бандажей определяем место начала проверки действия тормозов в пути следования:

30 · 1000 : 5,3 = 5660,3 м, 5660,3 м : 0,994 = 5694,5 м.

Следовательно, действительное место начала снижения давления в тормозной магистрали поезда находится от станции А на расстоянии 5694,5 м. При наличии конкретного расстояния, где согласно местной инструкции по вождению поездов установлен знак «Начало торможения», это расстояние необходимо сверить с местом начала торможения, полученным на проверяемой скоростемерной ленте.

Расстояние, на котором снижалась скорость в режиме торможения, с учётом поправок

3,3 · 1000 : 5,3 = 662,6 м, 662,6 м : 0,994 = 666,6 м.

Примечание редакции. Здесь сохранены исходные числа с. 192. Произведение 3,3 · 1000 : 5,3 даёт примерно 622,64 м, а не 662,6 м. Кроме того, использованный в книге коэффициент 0,994 не соответствует указанным диаметрам 1180 и 1250 мм: для них коэффициент равен 0,944. Поэтому опубликованные автором результаты этого примера требуют отдельного пересчёта, а не только исправления одной цифры.

При наличии конкретного расстояния, установленного местной инструкцией по вождению поездов между знаками «Начало торможения» и «Конец торможения», его необходимо сверить с расстоянием, полученным на проверяемой скоростемерной ленте.

Определяем действительную скорость при проверке действия тормозов с учётом поправок:

50 км/ч : 0,994 = 50,3 км/ч; 40 км/ч : 0,994 = 40,2 км/ч.

Действительная скорость в режиме торможения снижена в пределах нормы (10 км/ч), предусмотренной инструкцией по эксплуатации тормозов.

Методом численного интегрирования по интервалам времени, описанным в примере 29, проверяем расстояние, на котором производилось снижение скорости в режиме торможения в двух вариантах обеспечения грузового поезда расчётным тормозным нажатием:

  1. вариант ϑр = 0,33, тс/т, т. е. поезд обеспечен расчётным тормозным нажатием 33 тс на 100 т массы поезда;

  2. вариант ϑр = 0,28, тс/т, т. е. поезд обеспечен расчётным тормозным нажатием 28 тс на 100 т массы поезда.

Рассмотрим торможение на спуске i = −0,004 на бесстыковом пути со скорости 50 км/ч до 40 км/ч грузового поезда в составе из крытых 4-осных вагонов на роликовых подшипниках. Тормозные колодки чугунные, стандартные.

Для различных скоростей вычислим значения: w″о, wх, wох, φкр (формулы для расчёта приведены в разд. 4.15).

Величина

v = 50 км/ч

v = 45 км/ч

v = 40 км/ч

w″о, кгс/т

1,33

1,26

1,19

wх, кгс/т

3,73

3,52

3,32

wох, кгс/т

1,44

1,36

1,28

φкр

0,116

0,121

0,126

Руководствуясь данными Правил тяговых расчётов для поездной работы, устанавливаем изменение значения ϑр в процессе наполнения тормозных цилиндров при первой ступени торможения.

Δt, с

Доля ϑр, %, от полного ϑр при первой ступени торможения и длине состава 800 м

0—3

0

3—6

2

6—9

20

9—12

30

На основании вышеизложенных данных составляем таблицы величин для варианта 1 с ϑр = 0,33 тс/т и варианта 2 с ϑр = 0,28 тс/т.

  1. Вариант ϑр = 0,33 тс/т

Δt, с

ϑр, тс/т

φкр

bт, кгс/т

wох, кгс/т

wi, кгс/т

C, кгс/т

Δv, км/ч

vн, км/ч

vср, км/ч

ΔSт, м

Sт, м

1

2

3

4

5

6

7

8

9

10

11

12

0—3

0

0,116

0

1,44

−4

−2,56

+0,25

50,25

50,12

41,7

41,7

3—6

0,0066

0,116

0,76

1,44

−4

−1,79

+0,17

50,43

50,34

41,9

83,6

6—9

0,066

0,116

7,65

1,44

−4

+5,9

+0,59

49,9

50,1

41,8

125,4

9—12

0,099

0,116

11,48

1,44

−4

+8,92

+0,89

49,0

49,4

41,2

166,6

12—15

0,099

0,116

11,48

1,44

−4

+8,92

+0,89

48,1

48,5

40,4

207,0

15—18

0,099

0,121

11,97

1,36

−4

+9,33

+0,93

47,2

47,6

39,7

246,7

18—21

0,099

0,121

11,97

1,36

−4

+9,33

+0,93

46,2

46,7

38,9

285,6

21—24

0,099

0,121

11,97

1,36

−4

+9,33

+0,93

45,3

45,8

38,1

323,7

24—27

0,099

0,121

11,97

1,36

−4

+9,33

+0,93

44,4

44,8

37,3

361,0

27—30

0,099

0,121

11,97

1,36

−4

+9,33

+0,93

43,4

43,9

36,6

397,6

30—33

0,099

0,121

11,97

1,36

−4

+9,33

+0,93

42,5

43,0

35,8

433,4

33—36

0,099

0,126

12,47

1,28

−4

+9,75

+0,97

41,5

42,0

35,0

468,4

36—39

0,099

0,126

12,47

1,28

−4

+9,75

+0,97

40,5

41,0

34,2

509,6

39—42

0,099

0,126

12,47

1,28

−4

+9,75

+0,97

40,0

40,0

33,4

536,0

Примечание редакции. Значения таблицы сохранены по с. 193 оригинала. В графе Δv с интервала 6—9 с напечатаны плюсы при снижении скорости; по приведённой выше формуле Δv для положительной замедляющей силы должен быть отрицательным. В строке 6—9 с сумма 7,65 + 1,44 − 4 равна 5,09, а не напечатанным 5,9 кгс/т. В строке 36—39 с накопленный путь 509,6 м не равен 468,4 + 34,2 = 502,6 м. Эти несогласованности нельзя исправить общим изменением знака: для практического расчёта таблицу необходимо пересчитать полностью.

По варианту 1 принимаем путь для снижения скорости на 10 км/ч в режиме торможения при проверке действия тормозов в пути следования равным 536 м.

  1. Вариант ϑр = 0,28 тс/т

Δt, с

ϑр, тс/т

φкр

bт, кгс/т

wох, кгс/т

wi, кгс/т

C, кгс/т

Δv, км/ч

vн, км/ч

vср, км/ч

ΔSт, м

Sт, м

1

2

3

4

5

6

7

8

9

10

11

12

0—3

0

0,116

0

1,44

−4

−2,56

+0,25

50,25

50,12

41,7

41,7

3—6

0,005

0,116

0,58

1,44

−4

−1,91

+0,19

50,44

50,35

41,9

83,6

6—9

0,056

0,116

6,49

1,44

−4

+3,9

−0,39

50,05

50,25

41,8

125,4

9—12

0,084

0,116

9,74

1,44

−4

+7,1

−0,71

49,33

49,69

41,4

166,8

12—15

0,084

0,116

9,74

1,44

−4

+7,1

−0,71

48,61

48,97

40,8

207,6

15—18

0,084

0,121

10,16

1,44

−4

+7,1

−0,71

47,89

48,25

40,2

247,8

18—21

0,084

0,121

10,16

1,36

−4

+7,5

−0,75

47,14

47,52

39,5

287,3

21—24

0,084

0,121

10,16

1,36

−4

+7,5

−0,75

46,39

46,76

38,9

326,2

24—27

0,084

0,121

10,16

1,36

−4

+7,5

−0,75

45,64

46,01

38,3

364,5

27—30

0,084

0,121

10,16

1,36

−4

+7,5

−0,75

44,88

45,26

37,7

402,2

30—33

0,084

0,121

10,16

1,36

−4

+7,5

−0,75

44,13

44,51

37,0

439,2

33—36

0,084

0,121

10,16

1,36

−4

+7,5

−0,75

43,38

43,76

36,4

475,6

36—39

0,084

0,121

10,16

1,36

−4

+7,5

−0,75

42,63

43,0

35,8

511,4

39—42

0,084

0,126

10,58

1,28

−4

+7,8

−0,78

41,84

42,23

35,1

546,5

42—45

0,084

0,126

10,58

1,28

−4

+7,8

−0,78

41,05

41,45

34,5

581,0

45—48

0,084

0,126

10,58

1,28

−4

+7,8

−0,78

40,27

40,66

33,8

616,8

48—51

0,084

0,126

10,58

1,28

−4

+7,8

−0,78

39,48

39,87

33,2

648,0

Примечание редакции. Вариант 2 также воспроизведён по оригиналу. Например, накопленный путь за 45—48 с напечатан как 616,8 м, тогда как 581,0 + 33,8 = 614,8 м. Итоговые 648 м далее — вывод автора по его таблице, а не результат независимо проверенного расчёта.

По варианту 2 принимаем путь для снижения скорости на 10 км/ч в режиме торможения при проверке действия тормозов в пути следования 648 м.

При расчётном тормозном коэффициенте ϑр = 0,33 тс/т, т. е. при тормозном нажатии 33 тс на 100 т массы поезда, снижение скорости в режиме торможения на 10 км/ч при первой ступени торможения грузового поезда на спуске −0,004 должно происходить на расстоянии 536 м в течение 42 с.

При расчётном тормозном коэффициенте ϑр = 0,28 тс/т снижение скорости в режиме торможения на 10 км/ч при первой ступени торможения при проверке действия тормозов в пути следования грузового поезда на таком же элементе профиля пути должно происходить на расстоянии 648 м в течение 51 с.

На скоростемерной ленте (см. рис. 50) действительное расстояние, на котором снижена скорость на 10 км/ч в режиме торможения, составляет 626,6 м. Следовательно, обеспеченность грузового поезда тормозным нажатием была в пределах нормы, но ниже 33 тс на 100 т массы поезда, что согласно нормативам по тормозам накладывает ограничение на ведение поезда с максимально допустимыми скоростями.

Примечание редакции. В выводе на с. 195 автор указывает 626,6 м, хотя в расчёте на с. 192 напечатано 666,6 м. Оба значения сохранены как несогласованность источника. Они также связаны с отмеченной ранее ошибкой коэффициента диаметра бандажей; вывод примера нельзя считать проверенным исправлением этих расчётов.

4.13. Рекомендации по контролю за выполнением требований инструкции по эксплуатации тормозов при расшифровке скоростемерных лент

Расшифровывая скоростемерную ленту, необходимо проверять выполнение машинистом требований Инструкции по эксплуатации тормозов подвижного состава железных дорог ЦТ-ЦВ-ЦЛ-ВНИИЖТ/277 по зафиксированным на скоростемерной ленте записям и данным, внесённым в справку о тормозах формы ВУ-45.

Ниже приводится примерный перечень пунктов инструкции по эксплуатации тормозов, а также операций, которые могут контролироваться путём изучения записей различных писцов на скоростемерной ленте. Далее следуют номера пунктов инструкции ЦТ-ЦВ-ЦЛ-ВНИИЖТ/277.

п. 3.3.2. В начале записей на ленте проверяется наличие записи проверок крана машиниста и отметки расположения всех писцов с протяжкой ленты на 5 мм.

п. 4.4. После смены кабины управления и приведения локомотива в движение производится проверка вспомогательного тормоза со скорости 3—5 км/ч до полной остановки. Эти действия контролируются по линии скорости (снижение скорости до нулевой отметки, на линии времени в этой точке должен быть перелом (искривление) линии минутного писца).

п. 5.1. Соблюдение порядка прицепки локомотива к составу, остановка локомотива за 5—10 м от первого вагона, после чего скорость должна быть 3 км/ч (контролируются по линиям скорости и времени на скоростемерной ленте).

п. 9.1.5. При опробовании тормозов в грузовом поезде анализировать, какие данные о плотности тормозной сети внесены в справку формы ВУ-45: результат проверки или данные табл. 9.1 Инструкции.

п. 9.1.7. При прицепке к одиночно следующему локомотиву до 5 вагонов контролировать, как проведено и оформлено полное опробование тормозов, сдана ли со скоростемерной лентой копия записи в журнале формы ТУ-152 о полном опробовании тормозов.

п. 9.2.3. Соблюдение требований инструкции при полном опробовании тормозов пассажирского поезда, выполнение протяжки ленты перед ступенью торможения на 0,5—0,6 кгс/см².

п. 9.2.4. Соблюдение требований инструкции при полном опробовании тормозов грузового поезда, выполнение протяжки ленты при срабатывании тормозов перед ступенью торможения на 0,5—0,6 кгс/см².

п. 9.2.6. Соблюдение технологии полного опробования в грузовом поезде; в справке формы ВУ-45 должна быть отметка о давлении в тормозной магистрали хвостового вагона и времени отпуска тормозов двух хвостовых вагонов.

п. 9.4.1. Соблюдение технологии опробования тормозов после стоянки более 30 мин грузового поезда, проверка плотности тормозной сети, сравнение данных справки формы ВУ-45, отметка на обороте справки машинистом о результате сравнения.

п. 9.6. Проверка действия тормоза одиночно следующего локомотива на первой станции отправления, наличие снижения давления в тормозной магистрали.

п. 10.1.2. Соблюдение технологии проверки действия тормозов в пути следования по величине снижения давления в тормозной магистрали и величине снижения скорости в режиме торможения.

п. 10.1.4. Проведение проверки действия тормозов в пути следования, соответствие начала проверки зафиксированному на скоростемерной ленте установленному месту и соответствие расстояния, пройденного в режиме торможения по ленте, установленному расстоянию.

п. 10.1.6. Проведение проверки действия тормозов в не установленных местной инструкцией местах, оценка действия тормозов по времени снижения скорости на 10 км/ч (контролируются по линиям скорости, времени и расстоянию на ленте).

п. 10.1.8. Соблюдение технологии проверки действия ЭПТ в установленных местной инструкцией местах (проверяется по линиям скорости, времени, тормозного давления).

п. 10.1.9. В грузовых поездах перед отправлением с промежуточной станции или перегона проверяется наличие данных, отмеченных машинистом в справке формы ВУ-45, о плотности тормозной сети поезда (по линиям скорости, времени, тормозного давления).

п. 10.1.18. При всех видах служебных торможений во избежание самопроизвольного отпуска тормозов проверяется величина первой ступени торможения, которая должна быть не менее 0,3 кгс/см² в пассажирских и не менее 0,5 кгс/см² в грузовых поездах.

п. 10.1.19. В поездах, имеющих в составе 50 % и более вагонов, оборудованных композиционными колодками, при торможениях со скорости 40 км/ч и менее, торможение должно производиться несколько ранее, чем при чугунных тормозных колодках в таких же условиях. Это контролируется по началу снижения давления в тормозной магистрали и расстоянию на ленте.

п. 10.1.21. При экстренном торможении поезда проверяется соблюдение последовательности действий машинистом: кран машиниста, приведение в действие песочницы, выключение тяги.

п. 10.1.26. При жёлтом с красным огне локомотивного светофора, зафиксированном на скоростемерной ленте, скорость движения не должна превышать 20 км/ч на расстоянии не менее 400—500 м до запрещающего сигнала.

п. 10.1.27. При повторных торможениях по линии времени следует контролировать время, чтобы была обеспечена необходимая зарядка тормозов.

п. 10.1.28. Во избежание разрыва поезда или возникновения больших продольно-динамических реакций после остановки с применением тормозов следить, выдерживается ли время, необходимое для отпуска всех автотормозов поезда.

п. 10.2.1.1. В пассажирских поездах контролировать, выдерживается ли пауза между первой и следующей ступенью торможения (контролируется по скорости и времени проследования участка пути между ступенями торможения), выполняется ли требование при ступени 0,3 кгс/см² с увеличением разрядки перед началом отпуска.

п. 10.2.1.4. В пассажирских поездах отпуск автотормозов после служебного торможения при чугунных тормозных колодках производится при скорости 4—6 км/ч, при преобладании в поезде композиционных колодок тормоза отпускаются после остановки поезда.

п. 10.2.1.5. Во избежание разрыва пассажирского поезда время с момента перевода ручки крана машиниста в положение отпуска до приведения поезда в движение в составе до 20 вагонов после ступени торможения — не менее 15 с, после полного служебного торможения — не менее 30 с, после экстренного торможения — не менее 1,5 мин; в составе более 20 вагонов после ступени торможения — не менее 40 с, после полного служебного торможения — не менее 1 мин, после экстренного торможения — не менее 3 мин.

п. 10.2.1.6. При длительных торможениях на спуске контролируется величина тормозного давления, которая должна быть не менее 3,2 кгс/см², а также действия машиниста при торможении.

п. 10.2.1.8. В пассажирских поездах с включёнными воздухораспределителями западноевропейских типов контролируется использование I положения крана машиниста и выдержка времени, необходимого на полный отпуск и зарядку тормоза, в зависимости от произведённого торможения.

п. 10.2.2.2. При управлении ЭПТ при дублированном питании контролируются отметки, произведённые машинистом в справке формы ВУ-45, о величине тока перекрыши.

п. 10.2.2.4. Торможение ЭПТ при подходе к станциям, запрещающим сигналам, остановочным платформам, местам ограничения скорости производится с применением V и III положений ручки крана машиниста (контролировать по линии тормозного давления).

п. 10.2.2.9. В пассажирских поездах на станциях смены локомотивных бригад без отцепки локомотива контролировать снижение давления в тормозной магистрали после остановки поезда на величину 1,5—1,7 кгс/см² от установленного зарядного давления.

п. 10.3.1. При управлении автотормозами в грузовых поездах контролировать снижение давления в тормозной магистрали при первой ступени торможения.

п. 10.3.2. Контролировать время и глубину разрядки тормозной магистрали при повторных торможениях.

п. 10.3.3. Во избежание истощения автотормозов контролировать время перед следующим торможением, которое должно быть не менее 1 мин, и время непрерывного следования поезда с постоянной ступенью торможения, которое не должно превышать 2,5 мин.

п. 10.3.5. При следовании грузовых поездов со скоростями более 80 км/ч при появлении на локомотивном светофоре жёлтого огня контролировать глубину разрядки тормозной магистрали.

п. 10.3.10. В поездах с составом длиной более 300 осей и торможениях при скорости менее 20 км/ч не начинать отпуск тормозов до полной остановки поезда.

п. 10.3.13. Во избежание разрыва грузового поезда с применением автотормозов контролировать время с момента перевода ручки крана машиниста в положение отпуска до приведения локомотива в движение после ступени торможения не менее 1,5 мин на равнинном режиме и не менее 2 мин на горном режиме. После полного служебного торможения — не менее 2 мин на равнинном режиме и не менее 3,5 мин при воздухораспределителях, включённых на горный режим. После экстренного торможения в поездах длиной до 100 осей — не менее 4 мин, в поездах длиной более 100 осей — не менее 6 мин.

В зимний период время с момента перевода ручки крана машиниста в положение отпуска до приведения грузового поезда в движение после его остановки должно быть увеличено в 1,5 раза.

Обеспеченность поездов тормозным нажатием при экстренных торможениях, зафиксированных на скоростемерных лентах, проверять по номограммам Правил тяговых расчётов, при полных служебных торможениях — по номограммам Справочника тяговых расчётов и, в крайнем случае, по номограммам Инструкции ЦТ-ЦВ-ЦЛ-ВНИИЖТ/277.

4.14. Рекомендация последовательности действий при расшифровке скоростемерных лент

На основании рассмотренных примеров можно сделать вывод, что для точного определения параметров движения и работы устройств, обеспечивающих безопасность следования, зафиксированных на скоростемерной ленте, её расшифровку необходимо производить в определённой последовательности. При этом желательно руководствоваться планом расшифровки скоростемерной ленты по следующей схеме.

  1. Определить фактический диаметр колёсных пар локомотива, ленту которого необходимо расшифровать, с целью внесения поправки на износ бандажей при определении действительных величин скорости и пройденного расстояния.

  2. Проверить протяжку скоростемерной ленты, т. е. перфорацию, при изменении масштаба наколов вносить необходимую поправку.

  3. Определить, выполнялись ли локомотивной бригадой проверки крана машиниста, положения писцов на скоростемерной ленте относительно линий шаблона. Если обнаружены смещения писцов, учитывать их при расшифровке ленты.

  4. Определить начало записи линии скорости, при несовпадении с линией нижних наколов находить значение действительной скорости по времени и пройденному пути и вносить соответствующую поправку.

  5. Проверить наличие регистрации направления движения соответствующим писцом, учитывать, какой кабиной вперёд следовал локомотив, лента которого расшифровывается.

  6. При необходимости замерить на ленте высоту подъёма писца индикатора тормозного давления, уточнить его тип. Если ход писца индикатора от нулевой отметки до максимальной величины давления не равен 25 мм, учитывать величину изменения давления в соответствующем масштабе для индикатора давления данного типа, а также возможный люфт писца индикатора давления.

  7. По линиям спадов минутного писца замерить длину линии спада; если эта длина не соответствует 30 мм, то измерения величины времени проводить в соответствующем масштабе.

  8. На каждой второй линии спада минутного писца проверить наличие часового накола, сверить по 4-часовым линиям соответствие часового накола графиковому проследованию раздельного пункта.

  9. Проверить наличие записей всех писцов АЛСН и особенно включение писца ЭЭ в начальный момент движения.

  10. Уточнить, какими дополнительными устройствами проверки бдительности машиниста вместе с АЛСН был оборудован локомотив, ленту которого необходимо расшифровать.

  11. Уточнить конкретное время задержки на смену сигнала на локомотивном светофоре (5—7 с) при поступлении других кодов по рельсовой цепи в зависимости от работы дешифратора той кабины или секции локомотива, ленту которого необходимо расшифровать.

  12. По линиям записей соответствующих писцов проверить выполнение машинистом требований инструкций по эксплуатации тормозов, о порядке пользования устройствами АЛСН и контроля бдительности машиниста, по организации маневровой работы на станциях и других инструкций, выполнение которых входит в круг обязанностей машиниста.

  13. Визуально определить на ленте отсутствие надрывов, в том числе и писцами, повреждений, загрязнений, подчисток и подтёртостей, равномерность протяжки, качество записи писцами.

  14. При необходимости уточнения величин, зафиксированных на конкретной скоростемерной ленте, необходимо скоростемер снять для проверки на стенде. Сравнить данные, записанные на ленте, хранящейся в паспорте скоростемера, с лентой проверки скоростемера на стенде и расшифрованной скоростемерной лентой.

  15. Проверить оформление ленты и наличие к ней поездных документов.

Выполнив перечисленные пункты, которые могут изменяться в соответствии с местными условиями эксплуатации локомотивов и устройств безопасности движения, можно приступать к расшифровке скоростемерной ленты.

4.15. Тормозные расчёты при расшифровке скоростемерных лент

Правила тяговых расчётов устанавливают основные нормативы, определяют порядок и методику расчётов. Приведённые примеры расчётов тормозного пути позволяют точнее проверить данные, зафиксированные на скоростемерной ленте, и дать соответствующие оценки действиям машинистов по выполнению требований инструкции по эксплуатации тормозов.

Расчёт тормозного пути

Тормозной путь Sт — это расстояние, пройденное поездом от момента поворота ручки крана машиниста в тормозное положение до остановки поезда.

Тормозной путь при расчётах принимается равным сумме подготовительного тормозного пути Sп и действительного пути торможения Sд:

Sт = Sп + Sд.

Рассмотрим метод численного интегрирования по интервалам скоростей (или расчёт тормозного пути суммированием).

Подготовительный тормозной путь

Sп = 0,278 · vо · tп, м,

где 0,278 — коэффициент пересчёта скорости из км/ч в м/с; vо — скорость поезда в момент начала торможения, км/ч; tп — время подготовки тормозов к действию, с, определяется по формулам:

а) для грузовых составов длиной 200 осей и менее при автоматических тормозах и одиночно следующих грузовых локомотивов

tп = 7 − (10 · iс) / (1000 · ϑр · φкр);

б) для грузовых составов длиной более 200 осей (до 300 осей) при автоматических тормозах

tп = 10 − (15 · iс) / (1000 · ϑр · φкр);

в) для грузовых поездов длиной более 300 осей при автоматических тормозах

tп = 12 − (18 · iс) / (1000 · ϑр · φкр);

г) для пассажирских поездов при пневматических тормозах и одиночно следующих пассажирских локомотивов

tп = 4 − (5 · iс) / (1000 · ϑр · φкр);

д) для пассажирских поездов при электропневматических тормозах

tп = 2 − (3 · iс) / (1000 · ϑр · φкр).

При срабатывании автостопа время подготовки автоматических тормозов к действию tп, определяемое по формулам а—д, следует увеличивать на 14 с (где 7 с — время на смену сигнала на локомотивном светофоре и ещё 7 с — время на разрядку камеры выдержки времени ЭПК-150).

Действительный тормозной путь

Sд = Σ [500 · (vн² − vк²) / (ξ · (1000 · ϑр · φкр + wох ± iс))],

где 500 — численный коэффициент, учитывающий размерность входящих в формулу величин; vн и vк — начальная и конечная скорости в расчётном интервале, км/ч; iс — сопротивление от спрямлённого (в профиле и плане) уклона, для которого производятся расчёты (при спуске значения со знаком минус), кгс/т.

Для ξ приняты следующие значения (в км/ч²):

Подвижной состав

ξ, км/ч²

Грузовые и пассажирские поезда

120

Одиночно следующие электровозы

107

Одиночно следующие пассажирские тепловозы

118

Одиночно следующие грузовые тепловозы

112

Одиночно следующие электропоезда

119

Одиночно следующие дизель-поезда

116

Основное удельное сопротивление движению поезда w″ох на холостом ходу локомотива

w″ох = (w″о · Q + w′х · P) / (Q + P), кгс/т.

Основное удельное сопротивление движению грузовых вагонов w″о (в составе поезда) на звеньевом пути определяют по формулам:

а) четырёхосные вагоны на подшипниках скольжения и шестиосные вагоны на роликовых подшипниках (qо > 6 т)

w″о = 0,7 + (8 + 0,1v + 0,0025v²) / qо;

б) четырёхосные вагоны на подшипниках скольжения (qо ≤ 6 т)

w″о = 1,5 + 045v + 0,00027v²;

в) четырёхосные вагоны на роликовых подшипниках и вагоны рефрижераторных поездов (qо > 6 т)

w″о = 0,7 + (3 + 0,1v + 0,0025v²) / qо;

г) четырёхосные и шестиосные вагоны на роликовых подшипниках (qо ≤ 6 т)

w″о = 1,0 + 0,44v + 0,00024v²;

д) восьмиосные вагоны на роликовых подшипниках

w″о = 0,7 + (6 + 0,038v + 0,0021v²) / qо,

где qо — масса, приходящаяся на ось колёсной пары, т.

Примечание редакции. В формулах б) и г) для звеньевого пути на с. 204 оригинала напечатаны соответственно «045v» без десятичной запятой и «0,44v». Эти места сохранены по книге и требуют проверки по первичным Правилам тяговых расчётов перед использованием; отсутствующую запятую или ноль здесь не восстанавливаем предположением.

Основное удельное сопротивление движению грузовых вагонов (в составе поезда) на бесстыковом пути определяют по формулам:

а) четырёхосные вагоны на подшипниках скольжения и шестиосные вагоны на роликовых подшипниках (qо > 6 т)

w″о = 0,7 + (8 + 0,008v + 0,002v²) / qо;

б) четырёхосные вагоны на подшипниках скольжения (qо ≤ 6 т)

w″о = 1,5 + 0,042v + 0,00018v²;

в) четырёхосные вагоны на роликовых подшипниках и вагоны рефрижераторных поездов (qо > 6 т)

w″о = 0,7 + (3 + 0,1v + 0,0025v²) / qо;

г) четырёхосные и шестиосные вагоны на роликовых подшипниках (qо ≤ 6 т)

w″о = 1,0 + 0,042v + 0,00016v²;

д) восьмиосные вагоны на роликовых подшипниках

w″о = 0,7 + (6 + 0,026v + 0,0017v²) / qо.

Основное удельное сопротивление движению пассажирских вагонов, цельнометаллических, на роликовых подшипниках (в составе поезда) для скоростей движения до 160 км/ч определяют по формулам:

а) на звеньевом пути

w″о = 0,7 + (8 + 0,18v + 0,003v²) / qо;

б) на бесстыковом пути

w″о = 0,7 + (8 + 0,16v + 0,0023v²) / qо,

где qо — масса, приходящаяся на ось колёсной пары, т.

Основное удельное сопротивление движению локомотивов (w′о, wх) определяют по формулам:

а) электровозы и тепловозы на звеньевом пути

w′о = 1,9 + 0,01v + 0,0003v²;

wх = 2,4 + 0,011v + 0,00035v²;

б) электровозы и тепловозы на бесстыковом пути

w′о = 1,9 + 0,008v + 0,00025v²;

wх = 2,4 + 0,009v + 0,00035v².

Основное удельное сопротивление движению электропоездов ЭР1, ЭР2, ЭР9 определяют по формулам:

а) на звеньевом пути

w′о = 1,1 + 0,012v + 0,000267v²;

wх = 1,24 + 0,020v + 0,000267v²;

б) на бесстыковом пути

w′о = 1,1 + 0,01v + 0,000227v²;

wх = 1,24 + 0,018v + 0,000227v²,

где w′о — основное удельное сопротивление движению локомотива, электропоезда, дизель-поезда при движении с тягой, кгс/т; wх — основное удельное сопротивление движению локомотива на холостом ходу, кгс/т.

Расчётный коэффициент трения φкр зависит от скорости и типа тормозных колодок:

а) стандартные чугунные колодки

φкр = 0,27 · (v + 100) / (5v + 100);

б) чугунные колодки с повышенным содержанием фосфора

φкр = 0,30 · (v + 100) / (5v + 100);

в) композиционные колодки

φкр = 0,36 · (v + 150) / (2v + 150).

Для расчётного коэффициента трения φкр составим таблицу.

Скорость, км/ч

Чугунные стандартные колодки

Колодки с повышенным содержанием фосфора

Композиционные колодки

5

0,227

0,252

0,348

10

0,198

0,220

0,339

15

0,178

0,197

0,330

20

0,162

0,180

0,322

25

0,149

0,166

0,315

30

0,140

0,156

0,308

35

0,132

0,147

0,303

40

0,126

0,140

0,297

45

0,120

0,134

0,292

50

0,116

0,129

0,288

60

0,108

0,120

0,280

70

0,102

0,114

0,273

80

0,097

0,108

0,267

90

0,093

0,104

0,262

100

0,090

0,100

0,257

110

0,087

0,097

0,253

120

0,085

0,094

0,249

130

0,083

0,092

0,246

140

0,081

0,090

0,242

150

0,079

0,088

0,240

Спрямление участка профиля

Спрямление участка профиля пути производится на участке, равном длине поезда lп:

iс = (i1l1 + i2l2 + … + inln) / lп,

где iс — приведённое значение уклона с учётом сопротивления в кривой; lп — длина поезда, lп = l1 + l2 + … + ln.

Пример 31. Определение тормозного пути

Определим тормозной путь грузового поезда, следующего со скоростью 80 км/ч.

Участок пути прямой, на площадке i = 0, путь бесстыковой. Поезд следует с электровозом ВЛ10, в составе 50 крытых гружёных вагонов, масса вагона 80 т. Вагоны на роликовых подшипниках. Все тормозные приборы включены, тормозные колодки чугунные, стандартные. Масса электровоза P = 184 т. Длина электровоза lэ = 2,42 усл. вагона, крытого вагона lв = 1,05 усл. вагона, длина условного вагона 14,0 м.

Длина состава lэ + lв · 50 = 2,42 + 1,05 · 50 = 54,92 усл. в. = 769 м ≈ 770 м. Расчётное тормозное нажатие электровоза 8 · 14 = 112 тс, где 14 тс — расчётное тормозное нажатие на ось локомотива, расчётные тормозные нажатия вагонов 50 · 4 · 7 = 1400 тс, где 7 тс — расчётное тормозное нажатие на ось гружёного вагона.

Расчётный тормозной коэффициент

ϑр = (1400 + 112) / (4000 + 184) = 0,361 тс/с.

Примечание редакции. На с. 207 оригинала у тормозного коэффициента напечатана единица «тс/с». По определению отношения тормозного нажатия к массе поезда здесь должна быть «тс/т».

Для экстренного торможения ϑр принимается равным полному значению.

Для определения основного удельного сопротивления движению поезда расчёт ведём по формулам, приведённым в начале этого раздела.

Необходимые для дальнейших расчётов величины в различных интервалах скорости представлены в таблице.

Скорость, км/ч

w″о, кгс/т

wх, кгс/т

wох, кгс/т

φкр

bт

80

1,85

5,36

2,0

0,097

35,0

70

1,66

4,75

1,79

0,102

36,82

60

1,48

4,2

1,6

0,108

38,98

50

1,33

3,73

1,44

0,116

41,87

40

1,19

3,32

1,28

0,126

45,48

30

1,08

2,98

1,16

0,140

50,5

20

0,98

2,72

1,06

0,162

58,48

10

0,91

2,52

0,98

0,198

71,47

5

0,88

2,45

0,95

0,227

81,95

tп = 10 − (15 · iс) / (1000 · ϑр · φкр) = 9,56 с, Sп = 0,278 · 80 · 9,56 = 212,6 м.

Действительный тормозной путь вычисляем суммированием тормозных путей, определяемых по интервалам скоростей, при условии постоянства тормозной силы, удельного сопротивления движению и уклона в принятом интервале скорости при максимальном значении скорости на данном интервале.

Sд1 = [500 · (80² − 70²)] / [120 · (35,0 + 2 ± 0)] = 169,0 м,

Sд2 = [4,17 · (70² − 60²)] / (36,82 + 1,79) = 140,4 м,

Sд3 = [4,17 · (60² − 50²)] / (38,98 + 1,6) = 113,0 м,

Sд4 = [4,17 · (50² − 40²)] / (41,87 + 1,44) = 86,6 м,

Sд5 = [4,17 · (40² − 30²)] / (45,48 + 1,28) = 62,4 м,

Sд6 = [4,17 · (30² − 20²)] / (50,5 + 1,16) = 40,3 м,

Sд7 = [4,17 · (20² − 10²)] / (58,48 + 1,06) = 21,0 м,

Sд8 = [4,17 · (10² − 5²)] / (71,47 + 0,98) = 4,3 м,

Sд9 = [4,17 · (5² − 0)] / (81,95 + 0,98) = 1,3 м, Sд = Sд1 + … + Sд9 = 638,3 м,

Sт = Sп + Sд = 212,6 + 638,3 = 850,9 м.

Примечание редакции. На с. 208 оригинала время подготовки указано как 9,56 с. При заявленном в условии площадочном профиле i = 0 приведённая формула даёт 10 с. В последнем интервале использовано сопротивление 0,98 вместо 0,95 из строки 5 км/ч таблицы. Формулы и итог выше воспроизведены по источнику с этими несогласованностями.

Пример 32. Определение тормозного пути

Определим тормозной путь пассажирского поезда при экстренном торможении на пневматическом управлении тормозами.

Поезд следует с электровозом ЧС7, в составе поезда 18 ЦМВ. Участок с переломным профилем пути, прямой, путь бесстыковой. Скорость в начале торможения 80 км/ч. Масса вагона Q = 60 т. Тормозные колодки чугунные, стандартные, все тормозные приборы вагонов включены. Профиль пути: спуск −0,006 на 350 м, затем спуск −0,002, т. е. экстренное торможение произведено на шеститысячном спуске за 350 м до перехода на двухтысячный спуск.

Масса ЧС7 P = 172 т, длина lэ = 2,44 усл. вагона, lв = 1,75 усл. вагона. Расчётное тормозное нажатие вагона 4 · 10 = 40 тс, где 10 тс — расчётное тормозное нажатие на ось вагона, расчётное тормозное нажатие электровоза 8 · 12 = 96 тс, где 12 тс — расчётное тормозное нажатие на ось электровоза. Длина состава поезда lп = 2,44 + 18 · 1,75 = 33,94 усл. вагона. Принимаем длину поезда ≈ 480 м, масса поезда Q + P = 1252 т.

Расчётный тормозной коэффициент ϑр

ϑр = [(18 · 10 · 4) + (8 · 12)] / [(18 · 60) + 172] = 0,651 тс/т.

При экстренном торможении принимаем полное значение ϑр. В соответствии с условиями примера производим расчёты по ранее приведённым формулам и составляем таблицу необходимых для расчётов величин в зависимости от скорости в различных интервалах. Зная длину поезда lп = 480 м, определяем приведённую величину уклона iс по формуле

iс = (i1 · l1 + i2 · l2) / lп,

где i2 — уклон ожидаемой длины тормозного пути в интервале скорости; l2 — длина ожидаемого тормозного пути.

Скорость, км/ч

w″о, кгс/т

wх, кгс/т

wох, кгс/т

φкр

bт

80

3,07

5,36

3,38

0,097

63,22

70

2,73

4,75

3,1

0,102

66,48

60

2,43

4,20

2,67

0,108

70,39

50

2,15

3,73

2,37

0,116

75,60

40

1,91

3,32

2,1

0,126

81,12

30

1,69

2,98

1,87

0,140

91,25

20

1,51

2,72

1,68

0,162

105,59

10

1,26

2,52

1,51

0,198

129,05

5

1,13

2,45

1,31

0,227

147,77

tп = 4 − (5iс) / (1000 · ϑр · φкр) = 4 − [5 · (−6)] / 63,22 = 4,47 с,

Sп = 0,278 · 80 · 4,47 = 99,4 м,

Sд1 = [500 · (80² − 70²)] / [120 · (63,22 + 3,38 − 6)] = 103,2 м,

Sд2 = [4,17 · (70² − 60²)] / (66,48 + 3,1 − 6) = 85,4 м,

Sд3 = [4,17 · (60² − 50²)] / (70,39 + 2,67 − 6) = 68,4 м,

Sд4 = [4,17 · (50² − 40²)] / (75,6 + 2,37 − 5,5) = 51,8 м,

Sд5 = [4,17 · (40² − 30²)] / (81,12 + 2,1 − 5,2) = 37,4 м,

Sд6 = [4,17 · (30² − 20²)] / (91,25 + 1,87 − 4,8) = 23,6 м,

Sд7 = [4,17 · (20² − 10²)] / (105,59 + 1,68 − 4,8) = 12,2 м,

Sд8 = [4,17 · (10² − 5²)] / (129,05 + 1,51 − 4,7) = 2,5 м,

Sд9 = [4,17 · (5² − 0)] / (147,77 − 4,6) = 0,7 м, Sд = Sд1 + … + Sд9 = 385,2 м.

Sт = 99,4 + 385,2 = 484,6 м.

Пример 33. Определение тормозного пути

Определим тормозной путь грузового поезда с тепловозом ЧМЭ3 и 20 гружёными 4-осными вагонами на роликовых подшипниках.

Поезд следует по спуску i = −0,004, участок пути прямой, путь звеньевой. Масса вагона 80 т. Все тормозные приборы вагонов включены, тормозные колодки чугунные, стандартные. Экстренное торможение произведено при скорости 70 км/ч. Масса тепловоза P = 123 т, длина тепловоза lт = 17 м, расчётное тормозное нажатие 6 · 11 = 66 тс. Масса состава Q = 20 · 80 = 1600 т. Длина поезда lп = (20 · 14,7) + 17 = 311 м.

Расчётный тормозной коэффициент

ϑр = [66 + (20 · 4 · 7)] / (123 + 1600) = 0,363 тс/т.

Составляем таблицу необходимых для расчётов величин.

Скорость, км/ч

w″о, кгс/т

wх, кгс/т

wох, кгс/т

φкр

bт

70

1,81

4,89

2,03

0,102

37,02

60

1,6

4,32

1,79

0,108

39,20

50

1,41

3,83

1,58

0,116

42,11

40

1,25

3,4

1,40

0,126

45,74

30

1,11

3,05

1,23

0,140

50,82

20

1,0

2,76

1,12

0,162

58,80

10

0,91

2,54

1,02

0,198

71,87

5

0,88

1,96

0,95

0,227

82,40

tп = 7 − (10 · iс) / (1000 · ϑр · φкр) = 7 − [10 · (−4)] / 37,02 = 8,08 с,

Sп = 0,278 · 70 · 8,08 = 157,2 м,

Sд1 = [500 · (70² − 60²)] / [120 · (37,02 + 2,03 − 4)] = 146,4 м,

Sд2 = [4,17 · (60² − 50²)] / (39,2 + 1,79 − 4) = 124 м,

Sд3 = [4,17 · (50² − 40²)] / (42,11 + 1,58 − 4) = 94,6 м,

Sд4 = [4,17 · (40² − 30²)] / (45,74 + 1,4 − 4) = 67,6 м,

Sд5 = [4,17 · (30² − 20²)] / (50,82 + 1,23 − 4) = 43,4 м,

Sд6 = [4,17 · (20² − 10²)] / (58,80 + 1,12 − 4) = 22,4 м,

Sд7 = [4,17 · (10² − 5²)] / (71,87 + 1,02 − 4) = 4,5 м,

Sд8 = [4,17 · (5² − 0)] / (82,40 + 0,95 − 4) = 1,3 м, Sд = Sд1 + … + Sд8 = 504,2 м,

Sт = 157,2 + 504,2 = 661,4 м.

Примечание редакции. На с. 211 исходные восемь интервалов суммируются в 604,2 м, а не в напечатанные 504,2 м. При сохранении подготовительного пути 157,2 м сумма была бы 761,4 м. Авторские 504,2 и 661,4 м выше сохранены для точной сверки с книгой.

Пример 34. Определение тормозного пути

Определим тормозной путь при экстренном торможении электропоезда ЭР2Т, следовавшего на пневматическом управлении тормозами.

Электропоезд в составе из 10 вагонов (5 головных и прицепных массой Q = 5 · 51,5 = 257,5 т, 5 моторных массой P = 5 · 70 = 350 т).

Расчётное тормозное нажатие (5 · 10) + (5 · 9) = 380 тс.

Примечание редакции. В последней формуле с. 211 пропущен множитель числа осей: записанное выражение равно 95. Значение 380 тс получается при четырёх осях каждого вагона: (5 · 4 · 10) + (5 · 4 · 9). Исходная запись сохранена.

Расчётный тормозной коэффициент

ϑр = 380 / (350 + 257,5) = 0,625 тс/т.

Поезд следует со скоростью 100 км/ч, все тормозные приборы вагонов включены, тормозные колодки из фосфористого чугуна. Путь звеньевой, прямой, в начале торможения поезд следует по спуску i = −0,002, через 200 м после начала торможения поезд переходит на спуск i = −0,003 длиной 200 м, затем на спуск i = −0,004, где и происходит остановка.

Спрямление профиля производим на участке, равном длине поезда плюс ожидаемая длина тормозного пути в определённом интервале скорости.

Руководствуясь ранее приведёнными формулами, определяем необходимые величины в различных интервалах скорости.

Скорость, км/ч

wх, кгс/т

φкр

bт

100

5,91

0,100

62,5

90

5,20

0,104

65,0

80

4,55

0,108

67,5

70

3,95

0,114

71,2

60

3,40

0,120

75,0

50

2,91

0,129

80,6

40

2,47

0,140

87,5

30

2,08

0,156

97,5

20

1,75

0,180

112,5

10

1,47

0,220

137,5

5

1,35

0,252

157,5

tп = 4 − (5iс) / (1000 · ϑр · φкр) = 4 − [5 · (−2)] / 62,5 = 4,16 с,

Sп = 0,278 · 100 · 4,16 = 115,6 м,

Sд1 = [500 · (100² − 90²)] / [119 · (62,5 + 5,91 − 2)] = 120,1 м,

Sд2 = [4,2 · (90² − 80²)] / (65,0 + 5,2 − 2,2) = 104,9 м,

Sд3 = [4,2 · (80² − 70²)] / (67,5 + 4,55 − 2,7) = 90,8 м,

Sд4 = [4,2 · (70² − 60²)] / (71,2 + 3,95 − 3,3) = 75,9 м,

Sд5 = [4,2 · (60² − 50²)] / (75,0 + 3,4 − 3,6) = 61,1 м,

Sд6 = [4,2 · (50² − 40²)] / (80,6 + 2,91 − 4) = 47,5 м,

Sд7 = [4,2 · (40² − 30²)] / (87,5 + 2,47 − 4) = 34,2 м,

Sд8 = [4,2 · (30² − 20²)] / (97,5 + 2,08 − 4) = 21,8 м,

Sд9 = [4,2 · (20² − 10²)] / (112,5 + 1,75 − 4) = 11,4 м,

Sд10 = [4,2 · (10² − 5²)] / (137,5 + 1,47 − 4) = 2,3 м,

Sд11 = [4,2 · (5² − 0)] / (157,5 + 1,35 − 4) = 0,7 м, Sд = Sд1 + … + Sд11 = 570,7 м,

Sт = 115,6 + 570,7 = 686,3 м.

Для сравнения и контроля расчётов тормозного пути по интервалам скорости проверим расчёты по примеру 32.

Определим тормозной путь пассажирского поезда при экстренном торможении. Расчёты ведём методом численного интегрирования по интервалам времени, подробно изложенным в разделе 4.12 (см. пример 29).

Δt, с

ϑр, тс/т

φкр

bт, кгс/т

wох, кгс/т

wi, кгс/т

C, кгс/т

Δv, км/ч

vн, км/ч

vср, км/ч

ΔSт, м

Sт, м

1

2

3

4

5

6

7

8

9

10

11

12

0—3

0,0130

0,097

1,26

3,38

−6

−1,35

+0,13

80,13

80,05

66,6

66,6

3—6

0,4236

0,097

41,09

3,38

−6

38,47

−3,8

76,3

78,2

65,1

131,7

6—9

0,5865

0,099

58,07

3,2

−6

55,27

−5,5

70,8

73,5

61,2

192,9

9—12

0,6191

0,102

63,15

3,1

−6

60,16

−6,0

64,8

67,8

56,4

249,3

12—15

0,651

0,105

68,43

2,8

−6

65,23

−6,5

58,3

61,5

51,2

300,5

15—18

0,651

0,108

70,39

2,6

−6

66,99

−6,6

51,7

55,1

45,8

346,3

18—21

0,651

0,116

75,60

2,4

−5,5

72,50

−7,2

44,5

48,1

40,0

386,3

21—24

0,651

0,121

78,86

2,2

−5,4

75,66

−7,5

37,0

40,7

33,9

420,2

24—27

0,651

0,136

88,63

1,9

−5,0

85,53

−8,5

28,5

32,7

27,2

447,4

27—30

0,651

0,142

92,54

1,7

−4,2

90,04

−9,0

19,5

24,0

19,9

467,3

30—33

0,651

0,162

105,59

1,68

−4,1

103,17

−10,3

9,2

14,0

11,9

479,2

33—36

0,651

0,198

129,05

1,51

−4,0

126,56

−9,3

0

4,6

3,8

483

Примечание редакции. Таблица с. 213 воспроизведена с исходными округлениями и несогласованностями. Например, для интервала 6—9 с из C = 55,27 и шага 3 с по приведённой формуле получается Δv ≈ −5,53 км/ч, что согласуется с напечатанными −5,5; для последнего интервала записано −9,3 при предшествующей скорости 9,2. Итог 483 м далее относится к авторской таблице, а не к независимо пересчитанной модели.

В соответствии с Правилами тяговых расчётов полное значение ϑр принимаем с 15-й секунды.

При расчёте тормозного пути по интервалам времени из графы 12 видно, что тормозной путь поезда составляет 483 м. Изменение скорости можно проследить по графе 9, времени — по графе 1. Остановка поезда произошла на 36-й секунде после применения экстренного торможения. По результатам расчёта можно проследить, как при торможении изменяется скорость и тормозной путь в зависимости от времени и профиля пути.

При расчёте тормозного пути по интервалам скорости тормозной путь равен 484,6 м.

В тех случаях, когда при расшифровке скоростемерной ленты необходимо определить величину тормозного пути, проверить, как конкретно изменялась величина скорости в зависимости от времени торможения и пройденного пути, построить график зависимости величин — метод расчёта тормозного пути численным интегрированием по интервалам времени является наиболее эффективным.

Примечания к оригиналу

На с. 104 в описании номограммы строка для 825 мм повторно обозначена А—Б; по последовательности построения, вероятно, имеется в виду А—В. В примере 15 на с. 125 текст называет точку остановки 5, а на рисунке 33 нулевая скорость находится у точки 6. В примере 16 на с. 129 участок жёлтого огня назван 3—4, на рисунке 34 он обозначен 4—5. В примере 17 на с. 131 участок жёлтого с красным огня 7—5 дважды отнесён к писцу ЭК, на рисунке 35 это ЭКЖ. Обозначения исходного текста сохранены.

На с. 139 повреждённое слово «ренное торможение» восстановлено как «экстренное торможение». Очевидные орфографические опечатки и переносы слов устранены; расчётные значения не заменялись молча. Дополнительные замечания к формулам и таблицам приведены непосредственно рядом с ними.

Главы книги

Глава 3. Как читать скоростемерную ленту · Глава 5. КПД-3 и диаграммная лента · Введение

← Назад к списку

Обсуждение материала

Комментарии

Комментариев пока нет. Вы можете начать обсуждение.
