КПД-3: устройство и расшифровка диаграммной ленты
Полный текст главы 5 книги Л. Е. Венцевича: устройство и эксплуатация КПД-3, коды диагностики, диаграммная лента и автоматизированная расшифровка. Все 7 рисунков, таблицы и примеры 35–38.
61 мин чтения
Полный текст главы 5. Л. Е. Венцевич, «Локомотивные скоростемеры и расшифровка скоростемерных и диаграммных лент». М.: УМК МПС России, 2002, печатные с. 215–260. Разделы 5.1–5.6.8, примеры 35–38, формулы, таблицы 11–14 и ненумерованные таблицы сверены со сканами. Оригинальные рисунки 51–57 извлечены из книги.
Об издании. Это воспроизведение исторического учебного пособия 2002 года. Названия программ, нормативные требования и описанные исполнения приборов относятся к этому изданию. Ошибки и противоречия исходника сохранены с явными примечаниями редакции. Для эксплуатации необходимы действующие инструкции и документация конкретного оборудования.
5.1. Назначение и устройство комплекса средств сбора и регистрации данных КПД-3
Комплекс средств сбора и регистрации данных КПД-3 (электронный скоростемер) обладает рядом преимуществ по сравнению с механическим локомотивным скоростемером.
КПД-3 предназначен для:
автоматизации сбора, обработки, отображения и регистрации информации о движении поезда на диаграммной ленте и в модуле памяти;
измерения скорости движения поезда от нуля до 300 км/ч;
измерения ускорения и замедления движения поезда с регистрацией замедления при проверке действия тормозов в пути следования (по вызову машиниста), что позволяет машинисту получать истинные данные о фактическом состоянии тормозов;
измерения давления сжатого воздуха в тормозной системе поезда (в тормозной магистрали для локомотивов и в тормозных цилиндрах для моторвагонного подвижного состава) с точностью до 0,1 кгс/см²;
фиксирования состояния всех сигналов АЛСН (зелёного, жёлтого, жёлтого с красным, красного, белого) и положения электропневматического клапана (ЭПК);
регистрации времени хода и стоянок поезда, а также изменения направления движения поезда (откат назад более 3 м).
В КПД-3 имеется возможность дополнения регистрируемых параметров.
Регистрация параметров осуществляется на металлизированной бумажной ленте и в модуле памяти (на техническом носителе).
Модуль памяти — это энергонезависимое полупроводниковое запоминающее устройство, которое позволяет не только автоматизировать послерейсовую расшифровку диаграммной ленты, но и сохранить данные по ведению поезда (создать так называемый «чёрный ящик», содержание которого можно использовать в случаях чрезвычайных событий — пожар, крушение и т. п.).

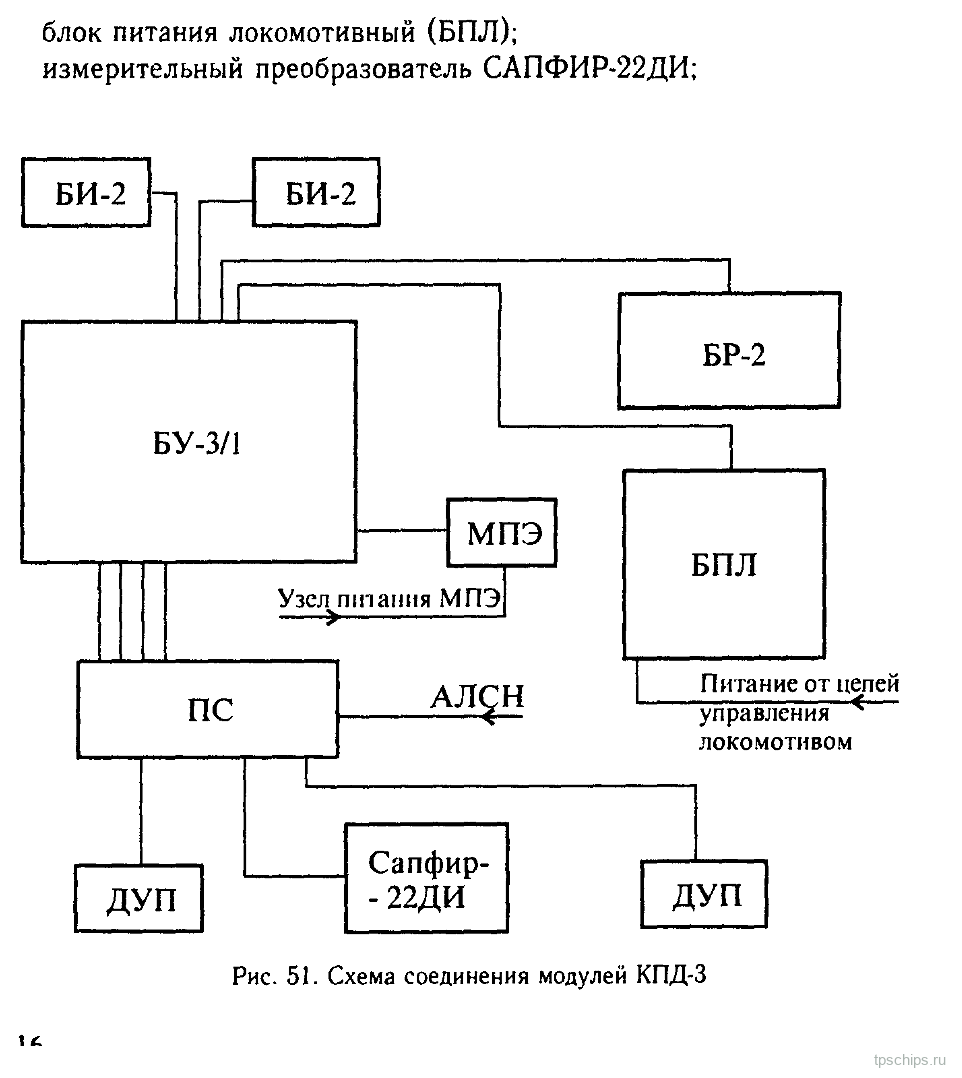

Комплекс КПД-3 состоит из следующих модулей (рис. 51):

блок управления БУ-3/1 в составе блока управления БУ-3;
энергонезависимый модуль памяти (МПЭ);
узел питания модуля памяти (УПМП);
два блока индикации БИ-2;
блок регистрации БР-2;
блок питания локомотивный (БПЛ);
измерительный преобразователь САПФИР-22ДИ;
два датчика угла поворота (ДУП) типа Л178/1;
соединительная панель ПС.
Технические характеристики КПД-3 следующие:
диапазон измерения скорости от нуля до 300 км/ч;
погрешность измерения скорости ±0,3 % от верхнего предела измерений, т. е. ±0,9 км/ч;
допустимая погрешность регистрации скорости ±0,8 %, т. е. ±2,4 км/ч;
погрешность сигнализации превышения заданных скоростей не более ±1 км/ч;
допустимая погрешность измерения изменения ускорения не более ±0,02 м/с²;
диапазон регистрации давления от нуля до 10 кгс/см² (или 0—980 кПа);
допустимая погрешность регистрации пройденного пути не более 0,1 км на каждые 20 км.
Технические характеристики КПД-3, отражающие движение локомотива, будут соответствовать приведённым выше, если погрешность задания диаметра бандажа колёсных пар будет не более ±0,5 мм.
Блоки индикации БИ-2 служат для отображения в цифровой форме параметров движения локомотива, они выполнены на полупроводниковых индикаторах и микросхемах.
На лицевой панели БИ-2 расположены:
индикатор скорости и дополнительный индикатор;
клавиатура, позволяющая задавать режим работы блоку управления, вводить в него данные о диаметре колёсных пар, текущем времени и т. д., а также вызывать на дополнительный индикатор различную информацию (высвечивается значение ускорения);
кнопка регулирования яркости свечения индикаторов.
Блок регистрации БР-2 служит для графической записи на диаграммную ленту параметров движения локомотива. БР-2 регистрирует принимаемую от БУ-3 информацию на электроэрозионной (ЭРБ-1) или металлизированной (МБ-1) бумаге. Регистрация выполняется двумя писцами, перемещающимися перпендикулярно направлению движения бумажной ленты шаговым двигателем. За процессом регистрации данных можно наблюдать в застеклённое окно, расположенное в крышке блока регистрации БР-2.
Блок управления БУ-3 обрабатывает сигналы, поступающие от датчиков и систем АЛСН, вычисляет величины скорости, ускорения и давления, вводит информацию во внешние устройства индикации и регистрации. Кроме того, этот блок формирует сигналы превышения заданных скоростей, регистрирует общий пробег локомотива и направляет информацию для запоминания в энергонезависимое полупроводниковое запоминающее устройство. Блок управления БУ-3 построен на базе микропроцессоров и микросхем. Электронная часть блока размещена в радиаторном корпусе (для лучшей теплоотдачи). На верхней крышке корпуса имеется кнопка включения режима обслуживания. Блок БУ-3 обеспечивает сбор информации, поступающей от датчиков типа Л178, САПФИР-22ДИ и систем АЛСН, обработку этой информации и выдачу результатов обработки в цепи сигнализации, в БИ-2 и БР-2, а также на верхний уровень управления. В нём для обеспечения требований надёжности и безопасности предусмотрены программные аппаратные средства тестирования и контроля.
В БУ-3/1 имеется энергонезависимый модуль памяти (МПЭ), подключённый через узел питания модуля памяти. МПЭ осуществляет приём и хранение информации, поступающей от БУ-3/1, а также выдачу этой информации на пульт хранения и ввода данных автоматизированного рабочего места расшифровщика.
Модуль памяти МПЭ выполнен в виде отдельного съёмного блока, в котором информация о поездке сохраняется в течение 24 часов после отключения питания. МПЭ регистрирует информацию дискретно:
скорость — через 1 км/ч;
давление — через 0,1 кгс/см²;
текущее время — через 1 с;
перемещение локомотива (расстояние вдоль пути от начальной точки движения до текущей) — через 0,01 км;
пройденный путь — через 0,01 км.
Кроме того, в МПЭ регистрируется информация:
о коде рельсовой цепи в период кодирования;
о состоянии сигналов АЛСН;
о направлении движения локомотива;
о кабине, из которой осуществляется управление;
о положении крана машиниста;
о величине отрицательного ускорения (по запросу);
о состоянии других необходимых двухпозиционных сигналов.
Согласно техническим условиям изготовителя МПЭ допускает до 5000 циклов перезаписи. При отсутствии питания МПЭ и температуре ниже −30 °C установленное время хранения информации не гарантируется.
Датчик угла поворота (ДУП) типа Л178/1 преобразует углы поворота оси колёсной пары в дискретные электрические сигналы, используемые в измерительных системах, контролирующих направление движения, пройденный путь и ускорение подвижного состава железнодорожного транспорта при скорости движения до 300 км/ч.
Преобразователь измерительный типа САПФИР-22ДИ служит для преобразования давления воздуха в стандартный токовый сигнал. Преобразователь состоит из измерительного блока и электронного устройства, конструктивно соединённых в единое целое. Измерительный блок преобразует деформацию чувствительного элемента, вызываемую давлением поступающего воздуха, в изменение электрического сопротивления. Электронное устройство преобразует это изменение в токовый сигнал. Технические данные: верхний предел измерения 10 кгс/см²; предел допускаемой основной погрешности 0,5 %.
Блок питания локомотивный (БПЛ) преобразует напряжение цепей управления локомотивом в напряжение питания модулей комплекса КПД-3.
5.2. Контроль состояния комплекса КПД-3
Инструкцией по эксплуатации комплексов средств сбора и регистрации данных КПД-3 и расшифровке диаграммных лент ЦТ-397, утверждённой МПС РФ 15.06.1996 г., предусмотрен ряд требований, которые должны соблюдаться работниками при эксплуатации комплексов КПД-3.
Все устройства комплекса КПД-3, кроме измерительного преобразователя САПФИР-22ДИ и датчика угла поворота Л178/1, имеют встроенные средства контроля и диагностики, позволяющие обнаруживать и идентифицировать их неисправности.
Диагностическая информация о состоянии функциональных элементов комплекса КПД-3 в режиме контроля (при нажатии кнопки «КОНТР» на блоке индикации БИ-2) выводится на дополнительный индикатор БИ-2 в виде 4-разрядного шестнадцатеричного кода.
Соответствие кода состоянию комплекса КПД-3 приведено в таблице.
№ п/п | Перечень неисправностей | Код |
|---|---|---|
1 | Отсутствие неисправностей | H000 |
2 | Измеренное значение скорости по каналу превосходит 300 км/ч, X — номер канала (1 или 2) | H1X1 |
3 | Измеренное значение скорости по одному из каналов равно нулю, а по другому превосходит 20 км/ч, X — номер канала, скорость по которому равна нулю (1 или 2) | H1X2 |
4 | Измеренное значение скорости по одному из каналов (X) при начальном тестировании оказалось вне заданного диапазона, X — номер канала (1 или 2) | H1X3 |
5 | При начальном тестировании измерение по второму каналу не завершилось | H124 |
6 | Измеренное значение давления превосходит 10 кгс/см² | H131 |
7 | Результат тестового измерения давления при начальном тестировании оказался вне заданного диапазона | H132 |
8 | Направление движения по двум каналам различно при скорости, превышающей 5 км/ч | H141 |
9 | Направление движения изменилось при скорости, превосходящей 5 км/ч | H142 |
10 | Горят два огня локомотивного светофора (ЛС) (кроме белого с красно-жёлтым в системе АЛС с УКБМ) | H151 |
11 | Ключ ЭПК выключен, но горят огни локомотивного светофора | H152 |
12 | Принятый в разрядах позиций крана № 395 код не совпадает с одним из допустимых кодов | H161 |
13 | При положении крана № 395, отличном от положения перекрыши, есть питание на клемме «П» блока управления ЭПТ | H162 |
14 | Соответствие между кодом и показанием ЛС отсутствует более 7 с подряд (более 21 с при белом огне ЛС) | H171 |
15 | Непрерывные сбои кода в течение более 7 с | H172 |
16 | В течение более 3 с в разрядах признаков ведущей кабины принимаются два нуля | H181 |
17 | В разрядах признаков ведущей кабины приняты две 1 | H182 |
18 | Принятый сигнал срабатывания реле уставок не соответствует выданному на них коду. Последние две цифры определяют номер несработавшего реле | H201—H212 |
19 | Принятый сигнал срабатывания реле уставок при проверке на включение во время начального тестирования не соответствует выданному на них коду. Номер несработавшего реле определяется вычитанием из двух последних цифр числа 20 | H221—H232 |
20 | Принятый сигнал срабатывания реле уставок при проверке на выключение во время начального тестирования не соответствует выданному на них коду. Номер несработавшего реле определяется вычитанием из двух последних цифр числа 40 | H241—H252 |
21 | Сбои при неисправности последовательных каналов. Вторая цифра кода — номер канала. Третья цифра (от 1 до 9) — вид сбоя. Цифры от 1 до 7 образованы тремя битами ошибок последовательного передатчика 580ВВ51 в блоке процессора, 8 — нет готовности передачи, 9 — нет готовности приёма | H311—H349 |
22 | Сбои БИ-2. Вторая цифра — номер канала, к которому подключён БИ-2, третья цифра (от 1 до 3) — вид сбоя: 1 — БИ-2 принял информацию с ошибкой, 2 — неисправен индикатор скорости, 3 — обе неисправности | H411—H443 |
23 | Сбои БР-2. Вторая цифра — номер канала, к которому подключён блок регистрации БР-2. Третья цифра (от 1 до 7) — числа в двоичной системе от 001 до 111 — указывает состояние БР-2: 1 в нулевом разряде означает переполнение таймера БР-2, 1 в первом разряде — отсутствие синхронизации, 1 во втором разряде — отсутствие печати, 1 во всех разрядах — наличие всех ошибок | H511—H547 |
24 | При начальном тестировании не найден модуль памяти энергонезависимый (МПЭ) | H600 |
25 | Сбой счётчика адреса МПЭ | H607 |
26 | При начальном тестировании или при подключении МПЭ заполнен больше чем на 3/4 | H608 |
27 | МПЭ переполнен | H609 |
28 | МПЭ перестал отвечать на передачи. X — номер канала, к которому был подключён МПЭ | H6X0 |
29 | Сбой МПЭ. Вторая цифра — номер канала, к которому подключён МПЭ. Третья цифра (от 1 до 7) — числа в двоичной системе от 011 до 111 — указывает состояние МПЭ: 1 в нулевом разряде — состояния счётчиков не равны, 1 в первом разряде — ошибка в приёме информации, 1 во втором разряде — ошибка при записи | H611—H647 |
30 | При начальном тестировании найдено несколько МПЭ | H690 |
31 | Информация в запоминающем устройстве не совпадает со своей копией | H700 |
32 | Расхождение диаметров бандажей колёсных пар более 20 мм | H701 |
33 | Параметр вне допустимого диапазона. Последние две цифры указывают номер параметра | H702—H713 |
Примечание редакции. В строке 29 исходной таблицы напечатано «от 011 до 111», хотя значениям от 1 до 7 соответствует двоичный диапазон от 001 до 111. Формулировка оригинала сохранена.
При приёмке локомотива и МВПС локомотивная бригада обязана выполнить следующие работы:
убедиться в отсутствии в журнале технического состояния формы ТУ-152 замечаний сдающей бригады по работе комплекса КПД-3;
проверить внешнее состояние блоков комплекса КПД-3, надёжность крепления датчиков угла поворота к крышке буксы колёсной пары.
Перед началом поездки или смены машинисту необходимо выполнить следующие операции:
заправить блок регистрации БР-2 комплекса КПД-3 бумажной диаграммной лентой, ленту ставить без перекосов;
включить питание на блоке БПЛ;
нажать кнопку «Т» на блоке индикации БИ-2;
кнопками «Ч» и «МИН» установить текущее время;
после установки текущего времени нажать кнопку «П» на блоке индикации БИ-2.
После печати регистратором текущего времени комплекс КПД-3 автоматически переходит в режим контроля параметров движения. На дополнительном индикаторе показывается величина ускорения. В случае необходимости нажатием кнопки «Т» комплекс КПД-3 переводится в режим индикации текущего времени взамен ускорения.
Для регистрации отрицательного ускорения во время движения необходимо нажать кнопку «П» на БИ-2 в момент индикации отрицательного ускорения и удерживать её в нажатом состоянии не менее 1 с.
По окончании поездки после остановки локомотива или МВПС нажать кнопку «П» на блоке индикации, БР-2 распечатает текущее время.
После окончания поездки машинист обязан снять диаграммную ленту; проверить качество записи и работу блока регистрации БР-2.
5.3. Организация эксплуатации комплексов КПД-3 с модулем памяти
Перед началом поездки или смены машинист обязан получить модули памяти у дежурного по депо. Порядок получения и выдача модулей памяти, количество выдаваемых модулей определяются приказом начальника депо в зависимости от длины обслуживаемого плеча.
При приёмке локомотива или МВПС машинист выполняет все работы по приёмке устройств КПД-3, перечисленные ранее, и устанавливает модуль памяти.
Машинист обязан:
после окончания маневровых работ до начала движения с поездом;
после окончания движения с поездом;
до начала маневровых работ;
по окончании поездки после остановки локомотива или МВПС перед выключением комплекса КПД-3 или изъятием модуля памяти —
нажать кнопку «П» на блоке индикации.
Машинисту запрещается снимать диаграммную ленту и модуль памяти во всех случаях наезда на препятствие, проезда сигнала с запрещающим показанием, при аварии, крушении, когда для расследования необходимо использовать имеющуюся в модуле памяти и на диаграммной ленте информацию. В таких случаях модуль памяти и диаграммная лента изымаются должностными лицами локомотивного хозяйства железных дорог или ревизорами по безопасности движения, прибывшими для расследования.
В случае угрозы уничтожения диаграммной ленты и модуля памяти (пожар и т. п.) их изъятие производится машинистом.
5.4. Работа с диаграммными лентами
Порядок сдачи, регистрации и ручной расшифровки диаграммных лент КПД-3, контроль по лентам за работой локомотивных бригад в основном не отличается от порядка, установленного для скоростемеров ЗСЛ-2М. Требования по регистрации лент в журналах формы ТУ-133, хранению лент и расследованию нарушений одинаковы, о них упоминалось ранее.
Необходимо отметить, что комплексом КПД-3 производится более точная регистрация параметров движения, чем скоростемером ЗСЛ-2М, в результате несколько изменены величины, при регистрации которых фиксируются нарушения. Так, превышения установленных скоростей более 2 км/ч, выявленные при расшифровке диаграммных лент, учитываются как нарушения. Регистрация изменения тормозного давления до 0,1 кгс/см² в рабочем диапазоне управления тормозами позволяет более точно оценивать действия машиниста по управлению тормозами. Фиксация на диаграммной ленте всех огней локомотивного светофора расширяет возможность контроля по выполнению требований инструкции о порядке использования АЛСН. Возможность регистрации обратного движения при откате назад на расстояние более 3 м позволяет повысить ответственность за ведение поезда не только машинистов локомотивов, но и машинистов МВПС. Возможность регистрации времени стоянки для МВПС с дискретностью 30 с позволяет точнее контролировать соблюдение графика движения. Можно перечислять и другие параметры, регистрируемые комплексом КПД-3 на диаграммной ленте и в модуле памяти, оказывающие положительное влияние на состояние безопасности движения.
Для уменьшения трудоёмкости работы при составлении периодического анализа и разработки профилактических мер инструкцией МПС ЦТ-397 введены условные (кодовые) обозначения: нарушений безопасности движения, технологии вождения поездов, работы устройств АЛСН, комплексов КПД-3, тормозного оборудования и взысканий, которые приведены далее в таблицах. При этом данные графы 7 журнала расшифровки лент формы ТУ-133 кодируются в соответствии с данными таблицы и проставляются в графу 11 журнала, а данные графы 9 журнала кодируются в соответствии с таблицей кодов взысканий и проставляются в графу 12 журнала формы ТУ-133. Журналы формы ТУ-133 № 1—3 должны вестись по каждому виду тяги в отдельности и иметь порядковую нумерацию, начинающуюся ежегодно с 01.01 (порядок кодирования см. в приведённых ниже таблицах).
Условные обозначения (коды) нарушений безопасности движения, технологии вождения поездов, работы устройств АЛСН, комплексов КПД-3, тормозного оборудования
№ п/п | Вид нарушения | Код |
|---|---|---|
1 | Проезд запрещающегося сигнала, в том числе и маневрового, из-за неправильного управления тормозами или их неисправности при следовании с пассажирским, грузовым поездом или на маневрах | 01 |
2 | Проезд запрещающегося сигнала, в том числе и маневрового, из-за потери бдительности, сна, позднего применения тормозов | 02 |
3 | Автостопное, экстренное или полное служебное торможение, выполненное машинистом в один приём при следовании на запрещающий сигнал (проезд запрещающего сигнала не состоялся) | 03 |
4 | Экстренное или автономное торможение из-за перекрытия путевого сигнала с разрешающего показания на запрещающий с проездом | 04 |
5 | Экстренное или автостопное торможение из-за перекрытия путевого сигнала с разрешающего на запрещающий без его проезда | 05 |
6 | Остановка поезда по причине саморасцепа автосцепок | 06 |
7 | Остановка поезда по причине обрыва автосцепок хребтовых балок (ответственность — на службе «Т») | 07; 07Д; 07С |
8 | Остановка поезда по причине обрыва автосцепок хребтовых балок (ответственность — на службе «В») | 08; 08Д; 08С |
9 | Остановка поезда независимо от её продолжительности из-за неисправности тормозного оборудования, в том числе мотор-компрессоров на локомотиве или МВПС | 09 |
10 | Остановка поезда независимо от её продолжительности из-за неисправности тормозного оборудования в составе поезда | 10 |
11 | Остановка поезда на перегоне или промежуточной станции независимо от её продолжительности из-за неправильного управления тормозами | 11 |
12 | Автосцепное торможение поезда при обслуживании локомотива одним машинистом независимо от показания сигнала и причины срабатывания автостопа | 12П; 12Г |
13 | Автосцепное торможение из-за неподтверждения машинистом бдительности, кроме случаев, указанных в п. 12 | 13 |
14 | Автосцепное торможение по причине неисправности электрической схемы или устройств АЛСН, кроме случаев, указанных в п. 12 | 14 |
15 | Все другие случаи остановок поездов с помощью экстренных или автосцепных торможений, кроме указанных в пп. 1—14 | 15 |
16 | Отсутствие или нарушение установленного порядка производства проверок и опробования тормозов при приёмке локомотива или МВПС после прицепки к составу и в пути следования | 16 |
17 | Нарушение управления тормозами при следовании на запрещающий сигнал, кроме случаев, указанных в пп. 1, 2 | 17 |
18 | Любое другое нарушение управления тормозами, кроме случаев, указанных в пп. 1, 2, 17 | 18 |
19 | Нарушение установленных скоростей движения при следовании с поездом или производстве маневровой работы | 19 |
20 | Невключение, позднее включение или выключение в пути следования исправных устройств АЛСН | 20 |
21 | Следование без приказа поездного диспетчера с неисправными устройствами АЛСН или КПД при выходе их из строя в пути следования | 21 |
22 | Зажигание белого огня вместо красного на кодированных участках | 22 |
23 | Следование пассажирского поезда на ПТ вместо ЭПТ (ответственность — на службе «В») | 23 |
24 | Следование пассажирского поезда или электропоезда на ПТ вместо ЭПТ (ответственность — на «Т») | 24 |
25 | Отсутствие или неправильное показание и регистрация скорости, вызванное неисправностью привода комплекса КПД | 25 |
26 | Отсутствие показания и регистрации скорости, вызванное неисправностью комплекса КПД | 26 |
27 | Нарушение нормальной работы АЛСН из-за внезапного появления белого огня | 27, 28 (резерв 29, 30) |
28 | Нарушение нормальной работы АЛСН из-за внезапного появления «КЖ» или другого сбоя огней, не приведшее к кратковременному отключению АЛСН | 31 |
29 | Нарушение нормальной работы АЛСН из-за внезапного появления «КЖ» или другого сбоя огней, приведшее к кратковременному отключению АЛСН | 32 |
30 | Нарушение нормальной работы устройств АЛСН из-за неисправностей, кроме случаев, указанных в пп. 29—31, приведшее к отключению АЛСН в пути следования (ответственность — на «Т») | 33 |
31 | Нарушение нормальной работы устройств АЛСН из-за их неисправностей, кроме случаев, указанных в пп. 29, 30, приведшее к отключению АЛСН в пути следования (ответственность — на «Ш») | 34 |
32 | Следование с неисправными устройствами АЛСН или комплексом КПД из основных и оборотных депо, пунктов технического обслуживания (ответственность — на «Т») | 35 |
33 | Следование с неисправными устройствами АЛСН из основных и оборотных депо, пунктов технического обслуживания (ответственность — на «Ш») | 36 |
34 | Нарушение или отсутствие периодической проверки бдительности АЛСН (через 30—40 с) | 37 (резерв 38) |
Примечание редакции. В строке 4 оригинала напечатано «автономное», а в строках 12–15 — «автосцепное». По контексту таблицы речь идёт об автостопном торможении. Необычные слова сохранены как особенности исходного издания и не обозначают отдельные режимы торможения.
Коды взысканий
№ п/п | Вид взыскания | Код |
|---|---|---|
1 | Машинист привлечён к дисциплинарной ответственности | В |
2 | Машинист лишён талона предупреждения | Т |
3 | В формуляре машиниста сделана запись или машинист получил устное замечание | З |
4 | Машинист за допущенное нарушение не привлечён к дисциплинарной ответственности, не лишён предупредительного талона, к нему не приняты меры общественного воздействия | Н |
5.5. Расшифровка диаграммных лент
Диаграммная лента КПД-3 предназначена для регистрации различных параметров движения. Лента, находящаяся в настоящее время в эксплуатации, изготовлена из металлизированной бумаги (проходила опытную проверку и лента, изготовленная из плёнки), имеет ширину 80 ± 0,5 мм.
Запись на ленте производится электроэрозионным способом — разрушение металлического покрытия бумажной полосы электрической искрой.
Диаграммная лента представляет собой чистую полосу металлизированной бумаги, намотанной на полый бумажный патрон в виде отдельного рулона. Все отметки, линии, метки, облегчающие расшифровку записей на диаграммной ленте, производятся комплексом КПД-3 в процессе его работы.
Печатная строка расположена поперёк диаграммной ленты и состоит из 144 позиций, в каждой из которых либо печатается точка, либо эта позиция остаётся пустой. Для регистрации параметров используется 71,5 мм от общей ширины диаграммной ленты. Печатная строка состоит из 144 позиций, которые можно представить как бы прямыми параллельными линиями, проходящими вдоль всей диаграммной ленты. Следовательно, между первой и 144-й позициями будут находиться 143 интервала, а запись ведётся на поле ленты шириной 71,5 мм. Обозначим интервал между соседними позициями (условными линиями) буквой a, тогда a = 71,5 мм : 143 = 0,5 мм.

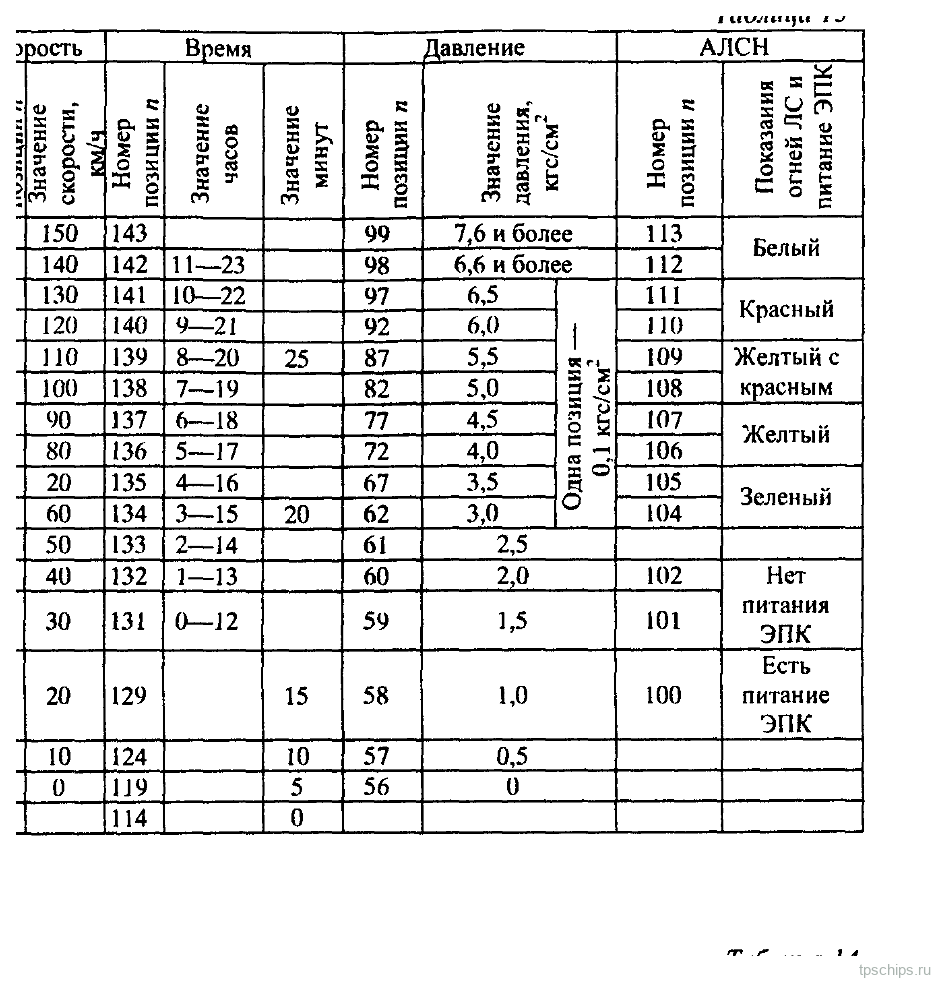

Зная номера позиций и границы записей различных параметров, на диаграммной ленте можно определить место записи каждого параметра.
Пунктирная линия нулевой скорости расположена на второй позиции, она постоянно печатается на ленте на этой позиции и может служить начальной линией отсчёта. Тогда место записи каждого параметра на диаграммной ленте можно определить по формуле
x = (n − 2)a, мм, (3)
где x — место записи на ленте; n — номер позиции; a — величина интервала между позициями, равная 0,5 мм.
Из формулы (3) номер позиции n будет равен
n = x / a + 2. (4)
Измерения на диаграммной ленте нужно производить с помощью штангенциркуля с заострёнными губками и отсчётной лупы.
Рассмотрим несколько примеров. Запись точки скорости на диаграммной ленте выполнена от нулевой линии скорости на расстоянии 25 мм. Какой позиции и скорости соответствовала эта запись?
n = x / a + 2 = 25 / 0,5 + 2 = 52-я позиция.
Запись точки скорости была произведена на 52-й позиции, это соответствует скорости 10 км/ч.
Примечание редакции. На с. 230 напечатано 10 км/ч для позиции 52. На с. 231 и 233 той же книги позиции 52 соответствует 100 км/ч в первом поддиапазоне (250 км/ч во втором). Исходное 10 км/ч сохранено как опечатка издания.
Запись часовой отметки на ленте выполнена от нулевой линии скорости на расстоянии 70 мм. Какой позиции и часу соответствовала эта отметка?
n = x / a + 2 = 70 / 0,5 + 2 = 142-я позиция,
что соответствует 11 или 23 часам.
Запись параметров движения осуществляется печатью одной строки:
через каждые 100 м пройденного пути;
немедленно после появления на локомотивном светофоре красного огня;
на стоянке через каждые 20 мин для локомотивов и через 10 мин для МВПС;
на стоянке при кратковременном одновременном нажатии кнопок «Ч» и «МИН» на блоке индикации. При удерживании на стоянке кнопок «Ч» и «МИН» в нажатом состоянии печать строк осуществляется 1 раз в секунду.
Согласно инструкции строкой принято называть вертикальную линию, в которой КПД-3 печатает (или нет) точки в каждой из 144 позиций.
После печати точек одной строки лента передвигается на 0,5 мм, поэтому масштаб записи пути при движении 100 м = 0,5 мм, 1 км = 5 мм.
При печати каждой строки записываются все значения параметров, которые встречались в интервале пути или за период времени на стоянке при печати предыдущей строки. На стоянке при нажатии кнопки «П» на блоке индикации на ленте печатаются строки с астрономическим временем и другой информацией.
Комплексы типа КПД-3 заправляют диаграммной лентой, предварительно не размеченной, т. е. не имеющей километровых и минутных линий и оцифровки этих линий. В процессе работы КПД-3 наносит на диаграммную ленту пунктирные линии, метки, позволяющие определять значения параметров движения при расшифровке ленты. Метки и линии на диаграммной ленте одновременно служат для нанесения на ленту определённых значений скорости, давления сжатого воздуха в тормозной системе, времени, работы устройств АЛСН и т. п.
Расшифровать данные, записанные на диаграммной ленте, можно без шаблона. Если рассматривать пунктирные линии снизу вверх по ленте, то они располагаются в определённом порядке.
В позиции 2 печатается пунктирная линия нулевого значения скорости. Точки печатаются через одну строку, т. е. через каждые 200 м пройденного пути.
В позициях 27, 52, 77 также через одну строку печатаются пунктирные линии, которые делят поле скорости на три полосы. Эти три полосы хорошо различимы вдоль ленты и соответствуют скоростям 50 км/ч в позиции 27, 100 км/ч в позиции 52 и 150 км/ч в позиции 77 в первом поддиапазоне скорости и, соответственно, скоростям 200 км/ч, 250 км/ч и 300 км/ч во втором поддиапазоне скорости.
В позиции 114 через одну строку с интервалом 1 мм, т. е. через каждые 200 м пути, печатается пунктирная линия, соответствующая начальной минуте отсчёта времени.
Эти пять пунктирных линий, расположенных вдоль диаграммной ленты, хорошо различимы на ней, они облегчают расшифровку ленты.
Километровые метки печатаются через 5 позиций. В позициях 7, 12, 17, 22, 27, 32, 37, 42, 47, 52, 57, 62, 67, 72, 77 через каждый километр пути печатаются точки, разделяющие величину скорости на 10-километровые полосы.
С позиции 67 и далее через пять позиций до позиции 97, т. е. в позициях 67, 72, 77, 82, 87, 92, 97, через каждый километр пути печатаются точки, разделяющие величину тормозного давления на полосы, соответствующие изменению давления на 0,5 кгс/см².
Для локомотивов в верхней части диаграммной ленты через пять позиций в позициях 119, 124, 129, 134, 139 через каждый километр пути печатаются точки, разделяющие 30-минутный интервал времени на 5-минутные полосы.
Для МВПС в позициях 125, 129, 133, 137 через каждый километр пути печатаются точки, которые соответствуют времени 2, 4, 6, 8 мин.
Между позициями 100 и 114 километровые метки не печатаются, вследствие чего место записи огней локомотивного светофора и работы АЛСН хорошо различимо на диаграммной ленте. Кроме того, если ЭПК включён, то в позиции 100 на каждой строке печатается точка, что хорошо выделяется характерной линией вдоль ленты. В случае, если ЭПК выключен, в позициях 101 и 102 также на каждой строке печатаются точки, что хорошо различимо.
Движение локомотива задним ходом хорошо различается на диаграммной ленте, в этом случае в позиции 144, самой верхней на ленте, в каждой строке печатается точка, в результате чего по верхней части записи на ленте идёт продольная линия.
При движении со скоростью выше 150 км/ч в позиции 1 на каждой строке печатаются точки, эта линия отличается от линии нулевой скорости, которая печатается на второй позиции через строку.
Пройденный путь регистрируется на диаграммной ленте каждый километр километровыми отметками в позициях 7, 12, 17, …, 92, 97 и в позициях 119, 124, 129, 134, 139, т. е. с интервалом через 5 позиций. Линии километровых отметок расположены поперёк диаграммной ленты и хорошо различимы.
Размещение параметров движения на диаграммной ленте КПД-3 напоминает размещение записей на ленте ЗСЛ-2М. В нижней части диаграммной ленты регистрируется величина скорости движения, затем тормозное давление, над ним параметры работы АЛСН и время. Только изменение направления движения фиксируется в верхней части диаграммной ленты, а не в нижней части ленты, как на ЗСЛ-2М.
Если рассматривать размещение записей на диаграммной ленте, то в нижней части ленты чётко просматриваются три полосы одинаковой ширины, проходящие вдоль ленты. Это полосы скорости по 50 км/ч. Над ними расположено поле тормозного давления. Затем хорошо различимая полоса, не имеющая километровых отметок — это поле регистрации параметров АЛСН. Над ним расположено поле регистрации времени.
Если рассматривать поля и размещённые на них позиции для записи различных параметров движения снизу вверх на диаграммной ленте, то размещение этих полей будет выглядеть следующим образом.
Первое поле — это признак превышения скорости 150 км/ч, хотя и называется полем, но в действительности занимает всего одну позицию — первую. Эта позиция может быть пустой, т. е. в ней не печатается точка. В позиции 1 печатается точка в том случае, когда фиксируется скорость от 150 до 300 км/ч, т. е. когда регистрируется скорость во втором поддиапазоне. В большинстве случаев, когда расшифровываются диаграммные ленты со скоростями до 150 км/ч, ориентиром отсчёта служит линия нулевой скорости, которая печатается в позиции 2 с интервалом через одну строку, т. е. через каждые 200 м пройденного пути, а первая строка остаётся пустой.
Второе поле — это поле скорости. Скорость движения записывается в виде кривой, с дискретностью записи 2 км/ч. Это значит, что точка на следующей позиции будет ставиться тогда, когда за 100 м пути изменение скорости произошло на 2 км/ч и более. Скорость печатается со 2-й по 77-ю позицию включительно. В позиции 2 через строку печатается пунктирная линия, которую называют линией нулевого значения скорости. Диапазон регистрируемых скоростей от нуля до 300 км/ч разбит на два поддиапазона. В первом поддиапазоне при скорости от 0 до 149 км/ч включительно отсутствует точка в позиции 1, а во втором поддиапазоне при скорости от 150 до 300 км/ч в позиции 1 печатается точка. В позициях 27, 52, 77 через строку печатаются пунктирные линии, которые показывают различные значения скорости. В позиции 27 значение скорости равно 50 км/ч в первом поддиапазоне и 200 км/ч во втором поддиапазоне. В позиции 52 значение скорости 100 км/ч в первом поддиапазоне и 250 км/ч во втором поддиапазоне. В позиции 77 значение скорости 150 км/ч в первом поддиапазоне и 300 км/ч во втором поддиапазоне.
В позициях 2, 27, 52, 77 точки печатаются через каждые 200 м пути. Пунктирные линии в этих позициях как бы разделяют поле скорости на полосы по 50 км/ч. Кроме того, начиная с позиции 7 через 5 позиций каждый километр печатаются точки, позволяющие различать изменение скорости на 10 км/ч. При печати строки печатаются точки, соответствующие всем значениям скорости, изменённым на протяжении последних 100 м, и последнему значению скорости за предыдущие 100 м. Свободные позиции между максимальной и минимальной заполняются точками.
Место записи позиции в строке находится на диаграммной ленте на расстоянии x = (n − 2) · a от линии нулевой скорости — основного ориентира при расшифровке и для позиции 77 составляет
x = (77 − 2) · 0,5 = 37,5 мм.
Третье поле — это поле изменения направления движения, которое находится в пределах поля скорости, т. к. располагается с 42-й по 45-ю позицию. При движениях в разных направлениях в пределах одной стометровки печатаются точки в позициях 42, 43, 44, 45, если движение в разных направлениях осуществлялось на протяжении более 3 м. Кроме того, в позиции 144 точки начнут печататься с этой строки при движении назад или точки перестанут печататься при движении передним ходом. Место записи поля изменения направления движения находится на диаграммной ленте в пределах от 20 мм до 21,5 мм от линии нулевой скорости.
Четвёртое поле — это поле признака отсутствия огней локомотивного светофора. Оно находится на диаграммной ленте в пределах поля скорости, т. к. располагается с 50-й по 52-ю позицию. В позициях 50, 51, 52 печатается точка, если на локомотивном светофоре отсутствуют все огни в течение 10 с и более при условии, что скорость движения меньше 50 км/ч. При этом необходимо обратить внимание на характер записи в позициях 100—113, где фиксируется состояние ЭПК и огня локомотивного светофора. Если на протяжении 100 м пути огонь локомотивного светофора горел хотя бы в течение 1 с, то он регистрируется на диаграммной ленте.
Место записи поля отсутствия огней локомотивного светофора находится на диаграммной ленте в пределах от 24 до 25 мм от линии нулевой скорости.
Пятое поле — это поле регистрации тормозного давления. Оно находится на диаграммной ленте частично в пределах поля скорости, т. к. располагается с 56-й по 99-ю позицию для локомотивов и с 66-й по 99-ю позицию для МВПС. Изменения тормозного давления для локомотивов и МВПС регистрируются на диаграммной ленте в различном масштабе.
Для локомотивов изменение тормозного давления регистрируется на диаграммной ленте следующим образом.
В позициях с 56-й по 62-ю точки печатаются с дискретностью 0,5 кгс/см² (49 кПа). В позициях с 63-й по 97-ю точки печатаются с дискретностью 0,1 кгс/см² (9,8 кПа). Изменения величины давления от позиции приведены в табл. 11.

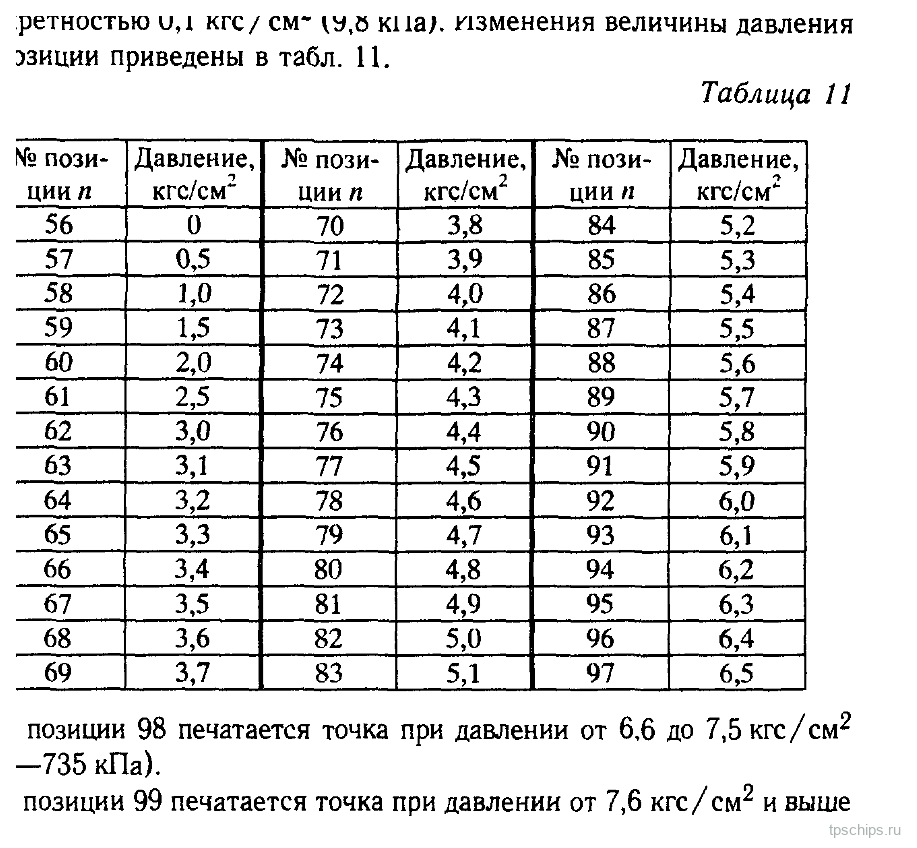

Таблица 11.
№ позиции n | Давление, кгс/см² |
|---|---|
56 | 0 |
57 | 0,5 |
58 | 1,0 |
59 | 1,5 |
60 | 2,0 |
61 | 2,5 |
62 | 3,0 |
63 | 3,1 |
64 | 3,2 |
65 | 3,3 |
66 | 3,4 |
67 | 3,5 |
68 | 3,6 |
69 | 3,7 |
70 | 3,8 |
71 | 3,9 |
72 | 4,0 |
73 | 4,1 |
74 | 4,2 |
75 | 4,3 |
76 | 4,4 |
77 | 4,5 |
78 | 4,6 |
79 | 4,7 |
80 | 4,8 |
81 | 4,9 |
82 | 5,0 |
83 | 5,1 |
84 | 5,2 |
85 | 5,3 |
86 | 5,4 |
87 | 5,5 |
88 | 5,6 |
89 | 5,7 |
90 | 5,8 |
91 | 5,9 |
92 | 6,0 |
93 | 6,1 |
94 | 6,2 |
95 | 6,3 |
96 | 6,4 |
97 | 6,5 |
В позиции 98 печатается точка при давлении от 6,6 до 7,5 кгс/см² (647—735 кПа).
В позиции 99 печатается точка при давлении от 7,6 кгс/см² и выше (от 745 кПа и выше).
Необходимо отметить, что для локомотивов на диаграммной ленте регистрируется изменение давления в тормозной магистрали, в которой должно поддерживаться заданное давление. Следовательно, при торможении поезда линия записи изменения величины давления на диаграммной ленте направлена сверху вниз.
Для МВПС изменение тормозного давления регистрируется на диаграммной ленте следующим образом.
Регистрация тормозного давления производится с 66-й по 99-ю позицию. При торможении линия записи изменения давления на диаграммной ленте направлена снизу вверх, т. к. регистрируется нарастание величины давления в тормозном цилиндре.
В позиции 66 печатается точка при давлении в тормозном цилиндре от нуля до 0,3 кгс/см² (от 0 до 29 кПа).
В позиции 67 печатается точка при давлении от 0,4 до 0,5 кгс/см².
В позициях с 68-й по 97-ю точки печатаются с дискретностью 0,1 кгс/см² (9,8 кПа).
Изменение давления от позиции дано в табл. 12.

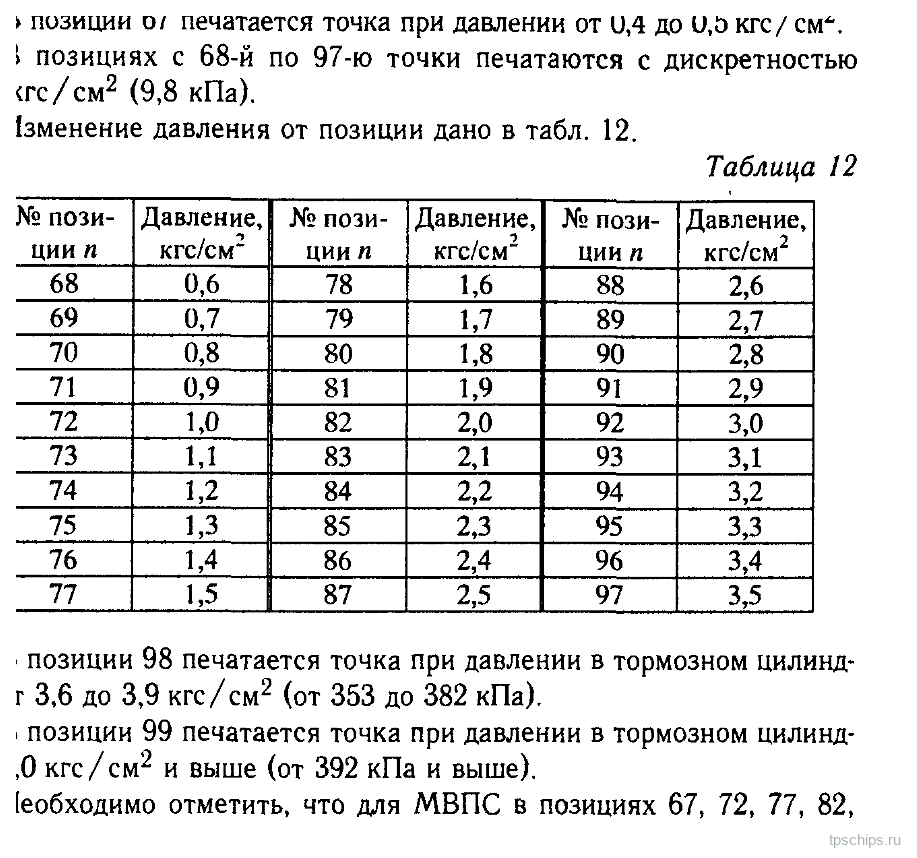

Таблица 12.
№ позиции n | Давление, кгс/см² |
|---|---|
68 | 0,6 |
69 | 0,7 |
70 | 0,8 |
71 | 0,9 |
72 | 1,0 |
73 | 1,1 |
74 | 1,2 |
75 | 1,3 |
76 | 1,4 |
77 | 1,5 |
78 | 1,6 |
79 | 1,7 |
80 | 1,8 |
81 | 1,9 |
82 | 2,0 |
83 | 2,1 |
84 | 2,2 |
85 | 2,3 |
86 | 2,4 |
87 | 2,5 |
88 | 2,6 |
89 | 2,7 |
90 | 2,8 |
91 | 2,9 |
92 | 3,0 |
93 | 3,1 |
94 | 3,2 |
95 | 3,3 |
96 | 3,4 |
97 | 3,5 |
В позиции 98 печатается точка при давлении в тормозном цилиндре от 3,6 до 3,9 кгс/см² (от 353 до 382 кПа).
В позиции 99 печатается точка при давлении в тормозном цилиндре 4,0 кгс/см² и выше (от 392 кПа и выше).
Необходимо отметить, что для МВПС в позициях 67, 72, 77, 82, 87, 92, 97, соответствующих давлению в тормозном цилиндре 0,5; 1,0; 1,5; 2,0; 2,5; 3,0 кгс/см², через каждый километр пути печатаются точки.
Примечание редакции. В этом перечислении на с. 236 названы семь позиций, но только шесть значений давления. Для последней позиции 97 таблица 12 непосредственно выше указывает 3,5 кгс/см²; в исходной фразе это значение пропущено.
Для локомотивов в этих же позициях печатаются точки, но они обозначают изменение давления в тормозной магистрали и соответствуют величине давления по позициям: 3,5; 4,0; 4,5; 5,0; 5,5; 6,0; 6,5 кгс/см². Точки, которые печатаются каждый километр пути в этих позициях, разделяют поле регистрации давления на полосы шириной по 0,5 кгс/см² каждая.
Место записи поля регистрации тормозного давления на диаграммной ленте находится:
для локомотивов в пределах от 27 мм до 48,5 мм от линии нулевой скорости;
для МВПС в пределах от 32 мм до 48,5 мм от линии нулевой скорости.
Шестое поле — это поле регистрации ускорения (замедления). Оно находится на диаграммной ленте в пределах поля скорости, т. к. располагается с 57-й по 72-ю позицию. На этом поле регистрируется только отрицательное значение ускорения (замедление) в виде модуля значения ускорения (в момент нажатия кнопки «П» на блоке индикации), измеренного с точностью 0,01 м/с². Запись производится печатью цифр в позициях 57—72 на протяжении последующих 800 м пути. Если печать предыдущего значения ускорения не закончена, то новое значение не печатается.
Такая регистрация ускорения предназначена для проверки действия тормозов в пути следования по достижении определённой величины замедления поезда. Введение этого способа будет осуществляться специальным указанием МПС РФ после проведения соответствующих эксплуатационных испытаний.
Место записи поля регистрации ускорения на диаграммной ленте находится в пределах от 27,5 до 35 мм от линии нулевой скорости.
Седьмое поле — это поле тормозного положения крана машиниста усл. № 395, которое регистрируется только комплексом КПД-3, устанавливаемым на локомотивах. Поле тормозного положения крана машиниста находится на диаграммной ленте в пределах поля регистрации тормозного давления, т. к. располагается с 87-й по 89-ю позицию. При установке ручки крана машиниста усл. № 395 в V или VI тормозное положение, если давление в тормозной магистрали локомотива снизилось при этом до 3,5 кгс/см² и ниже, запись производится печатью точек в каждой позиции 87, 88, 89.
Место записи поля тормозного положения крана машиниста на диаграммной ленте находится в пределах от 42,5 до 43,5 мм от линии нулевой скорости.
Восьмое поле — это поле состояния системы автоматического управления тормозами (САУТ). Оно находится на диаграммной ленте в пределах поля регистрации тормозного давления, т. к. располагается с 95-й по 99-ю позиции. Выключенное состояние локомотивного оборудования САУТ или проезд напольного шлейфа САУТ регистрируется печатью трёх точек в позициях 95, 97, 99. Место записи поля состояния САУТ на диаграммной ленте находится в пределах от 46,5 мм до 48,5 мм от линии нулевой скорости.
Девятое поле — это поле регистрации параметров автоматической локомотивной сигнализации непрерывного типа (АЛСН) и состояния электропневматического клапана автостопа (ЭПК). Это поле на диаграммной ленте находится над полем регистрации тормозного давления и располагается с 100-й по 113-ю позицию. Поле регистрации параметров АЛСН чётко обозначается на диаграммной ленте, т. к. на нём не печатаются километровые метки. Полоса этого поля проходит вдоль диаграммной ленты.
Состояние ЭПК регистрируется печатью точек в следующих позициях: питание на ЭПК есть — 100, питания нет — 101, 102.
Для каждого огня локомотивного светофора печатаются точки в следующих позициях:
зелёный огонь есть — точка печатается в позициях 104, 105, нет огня — в этих позициях точка не печатается;
жёлтый огонь есть — точка печатается в позициях 106, 107, нет огня — в этих позициях точка не печатается;
жёлтый с красным огонь есть — точка печатается в позициях 108, 109, нет огня — в этих позициях точка не печатается;
красный огонь есть — точка печатается в позициях 110, 111, нет огня — в этих позициях точка не печатается;
белый огонь есть — точка печатается в позициях 112, 113, нет огня — в этих позициях точка не печатается.
Если на протяжении последних 100 м пути огонь локомотивного светофора горел хотя бы в течение 1 с, то он регистрируется на диаграммную ленту.
Появление красного огня на локомотивном светофоре немедленно сопровождается печатью очередной строки с записью всех параметров как за полные 100 метров. В этом случае как бы нарушается обычный масштаб записи пути (через каждые 100 метров). Место записи красного огня необходимо увязывать с каким-то постоянным ориентиром на диаграммной ленте, например, местом расположения напольного сигнала на ленте, с учётом скорости движения и задержки времени 7 с на смену сигнала на локомотивном светофоре.
Свисток ЭПК фиксируется вертикальными штрихами, образованными точками в позициях 101, 102, и отсутствием точки в позиции 100. В этом случае необходимо обратить внимание, при каких огнях и какой скорости появились штрихи. Следует учитывать, что в позициях 50, 51, 52 печатью трёх точек регистрируется отсутствие всех огней на локомотивном светофоре более 10 с, если скорость движения была менее 50 км/ч.
Место записи поля регистрации параметров АЛСН находится на ленте в пределах от 49 до 55,5 мм над линией нулевой скорости.
Десятое поле — это поле времени. Оно находится над полем регистрации параметров АЛСН, т. к. располагается с 114-й по 143-ю позицию.
Для локомотивов текущее время печатается по ломаной линии получасовыми интервалами с дискретностью 1 мин в позициях 114—143. В позиции 114 печатается пунктирная линия через строку, эта линия соответствует начальной минуте отсчёта. Каждые 30 мин происходит сброс и печатается линия в позициях от 114-й до 143-й и затем цикл записи повторяется.
По прошествии каждого часа печатаются по 4 точки в одной из позиций с 131-й по 142-ю вправо от линии спада.
Для 0 часов и 12 часов 4 точки печатаются в позиции 131, а далее каждый час — на одну позицию выше:
для 1 и 13 часов — в позиции 132;
для 2 и 14 часов — в позиции 133;
для 3 и 15 часов — в позиции 134;
для 4 и 16 часов — в позиции 135;
для 5 и 17 часов — в позиции 136;
для 6 и 18 часов — в позиции 137;
для 7 и 19 часов — в позиции 138;
для 8 и 20 часов — в позиции 139;
для 9 и 21 часа — в позиции 140;
для 10 и 22 часов — в позиции 141;
для 11 и 23 часов — в позиции 142.
Часовые отметки представляют собой чёрточки из четырёх точек вправо от линии спада длиной в четыре строки на позиции, соответствующей данному часу.
Кроме того, в позициях 119, 124, 129, 134, 139, что соответствует времени 5, 10, 15, 20, 25 минут, каждый километр печатаются точки, так называемые километровые метки.
Для МВПС масштаб записи времени иной, т. к. текущее время печатается по ломаной линии десятиминутными интервалами с дискретностью один шаг — 30 с в позициях 121—140, причём в позиции 121 печатается пунктирная линия. На каждой позиции (с 121 по 140) печатается точка, соответствующая 30 с отсчёта. Каждые 10 мин происходит сброс и печатается вертикальная пунктирная линия в позициях 121—140, затем цикл записи повторяется. В позициях с 114-й по 119-ю печатается точка, соответствующая номеру текущей десятиминутки в часе:
от 0 до 10 мин — в позиции 114;
от 10 до 20 мин — в позиции 115;
от 20 до 30 мин — в позиции 116;
от 30 до 40 мин — в позиции 117;
от 40 до 50 мин — в позиции 118;
от 50 до 60 мин — в позиции 119.
В позиции 114 печатается пунктирная линия — нулевая линия десятиминуток.
Регистрация каждого часа производится аналогично варианту регистрации для локомотивов, т. е. печатью четырёх точек в одной из позиций (131 или 132). Для 0 и 12 часов точки печатаются в позиции 131, а далее каждый час — на одну позицию выше. Кроме того, в позициях 125, 129, 133, 137, что соответствует времени 2, 4, 6, 8 минут, каждый километр печатаются точки.
Примечание редакции. В скобках на с. 240 исходника напечатано «131 или 132». Это не согласуется с последующей фразой о сдвиге каждый час и с перечнем всех часовых позиций 131—142 на с. 239. Исходное ограничение двумя позициями сохранено как неточность книги.
Место записи поля времени находится на ленте в пределах от 56 до 70,5 мм от линии нулевой скорости.
Одиннадцатое поле — поле регистрации направления движения и его изменения в действительности представляет всего одну позицию, 144-ю, т. е. линию, которая может печататься на диаграммной ленте или отсутствовать.
При движении передним ходом позиция 144 остаётся пустой. При движении назад более 3 м в позиции 144 печатается точка. Необходимо учитывать, что движение в разных направлениях также фиксируется на поле изменения направления движения, т. к. при движении в разных направлениях более 3 м в пределах одной стометровки печатаются точки в позициях 42, 43, 44, 45.
Место записи поля регистрации направления находится на диаграммной ленте на расстоянии 71 мм от линии нулевой скорости.

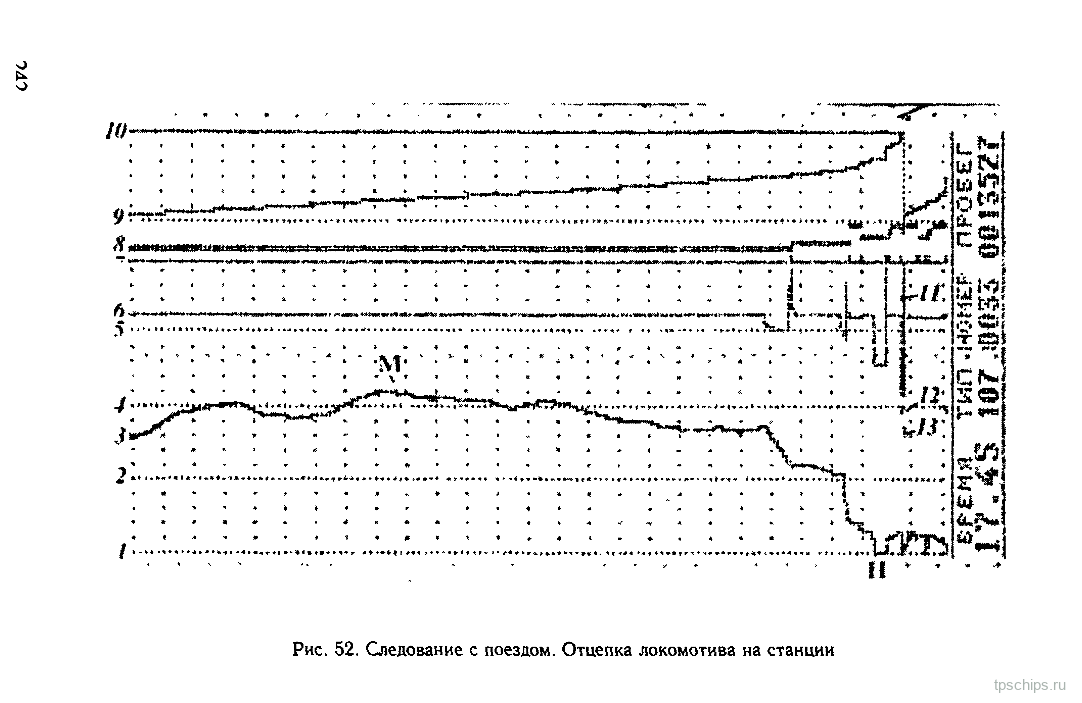

Пример 35. Расположение записей на диаграммной ленте
На диаграммной ленте КПД-3 вдоль ленты просматриваются следующие линии (см. отметки на рис. 52).

Отметка 1 — пунктирная линия по 2-й позиции, печатается через строку, т. е. через 200 м пути, эта линия соответствует нулевому значению скорости.
Отметка 2 — пунктирная линия по 27-й позиции, печатается через строку, эта линия соответствует скорости 50 км/ч.
Между пунктирными линиями, которые печатаются через строку, печатаются километровые метки через 10 строк, т. е. 1000 м. Они разделяют поле скорости на полосы по 10 км/ч. От линии, соответствующей скорости 80 км/ч, на ленте печатается линия скорости (отметка 3).
Отметка 4 — пунктирная линия, которая печатается через строку на 52-й позиции, соответствует скорости 100 км/ч.
Отметка 5 — пунктирная линия, которая печатается через строку на 77-й позиции, соответствует скорости 150 км/ч.
Отметка 6 находится над пунктирной линией скорости в позиции 82. На этой ленте печатается линия тормозного давления, соответствующая 5,0 кгс/см² в тормозной магистрали поезда.
Отметка 7 расположена над линией тормозного давления в позиции 100. На каждой строке печатается точка, свидетельствующая о том, что катушка электромагнита ЭПК получала постоянное питание. В конце ленты (см. рис. 52) на этой линии видны штрихи. Это печатались точки на позициях 101, 102, когда при смене огней на локомотивном светофоре раздавался свисток ЭПК и катушка электромагнита ЭПК теряла питание. После нажатия «РБ» питание на ЭПК подавалось и продолжали печататься точки в позиции 100.
Над линией в позиции 100 вдоль ленты проходит полоса без километровых меток. Это поле регистрации параметров АЛСН.
Отметка 8 на этой полосе — на локомотивном светофоре горит зелёный огонь, точки печатаются в позициях 104, 105 на каждой строке. В конце этой полосы без километровых меток на ленте видно, что зелёный огонь сменился на жёлтый, точки начали печататься в позициях 106, 107. Когда загорелся белый огонь, точки печатались в позициях 112, 113, на остальных позициях поля АЛСН точки в это время не печатались. Затем появился жёлтый с красным огонь, точки печатались на 108, 109 позициях. При маневровых передвижениях фиксировались белый, красный, жёлтый с красным и белый огни локомотивного светофора.
Отметка 9 — пунктирная линия в 114-й позиции, печатается через строку, соответствует начальной минуте отсчёта. На этой ленте продолжение записи минут фиксируется с 116-й позиции, соответствующей второй минуте первой тридцатиминутки начавшегося часа, т. е. 17 ч 02 мин. Лента была снята в 17 ч 45 мин, о чём свидетельствует распечатка времени в конце ленты.
Для точного определения часовых отметок необходим ориентир в начале или конце ленты. На ленте видно, что остановка поезда в пункте Н произошла в 17 ч 21 мин, затем в 17 ч 25 мин начались маневровые передвижения.
Отметка 10 — пунктирная линия на 144-й позиции. Точки печатались на каждой строке, значит локомотив следовал задним ходом. После начала маневровых передвижений точки на позиции 144 не печатались, а появились в позициях 42, 43, 44, 45 — по одной точке в каждой позиции (отметка 13).
Расшифруем записи в некоторых местах этой ленты, рассматривать которые будем снизу вверх по позициям.
На отметке М скорость поезда зафиксирована на 57-й позиции, что соответствует скорости 110 км/ч. Давление в тормозной магистрали поезда в этом месте на 82-й позиции соответствует 5,0 кгс/см². Питание катушки электромагнита ЭПК фиксируется на 100-й позиции и свидетельствует о том, что питание есть. На локомотивном светофоре зелёный огонь, точки печатаются на позициях 104, 105. Это место поезд проследовал в 16 ч 07 мин. На ленте зафиксировано движение локомотива задним ходом, точки печатались в 144-й позиции.
До остановки в пункте Н машинист выполнил три торможения: два регулировочных и одно на остановку. Первое регулировочное торможение выполнено в 16 ч 15 мин при скорости 86 км/ч при зелёном огне на локомотивном светофоре с разрядкой тормозной магистрали на 0,5 кгс/см² (с 5,0 до 4,5 кгс/см², т. е. с 87-й по 82-ю позицию). Жёлтый огонь светофора поезд проследовал со скоростью 60 км/ч.
Второе регулировочное торможение произведено при скорости 52 км/ч и жёлтом огне локомотивного светофора снижением давления в тормозной магистрали на 0,7 кгс/см² (с 5,0 до 4,3 кгс/см², т. е. с 87-й по 80-ю позицию). При скорости 38 км/ч жёлтый огонь локомотивного светофора сменился на белый. При белом огне на локомотивном светофоре поезд проследовал 400 м, затем на локомотивном светофоре появился жёлтый с красным огонь, движение при этом огне продолжалось 800 м и при скорости 10 км/ч произведено остановочное торможение. Поезд остановился в 16 ч 21 мин при жёлтом с красным огне на локомотивном светофоре. Давление в тормозной магистрали снижено до 3,5 кгс/см².
В 16 ч 25 мин начались маневровые передвижения, локомотив двигался задним ходом. Затем произошла остановка локомотива, давление тормозной магистрали снижено до нулевой отметки (позиция 56). На позициях 87, 88, 89 отпечатаны точки, зафиксировано тормозное положение крана машиниста усл. № 395 (отметка 11 на ленте). В позициях 50, 51, 52 печатались точки (отметка 12 на ленте), свидетельствующие о погасании всех огней на локомотивном светофоре. На позициях 42, 43, 44, 45 зафиксированы точки (отметка 13), свидетельствующие об изменении направления движения локомотива. Далее в позиции 144 перестаёт печататься точка, локомотив начал движение передним ходом.
Эти данные, записанные на ленте, подтверждают смену кабины управления при маневровых передвижениях локомотива. В 17 ч 45 мин лента была снята с КПД-3, о чём свидетельствует распечатка времени и других данных, выполненных на этой ленте.
Примечание редакции к примеру 35. В исходном разборе не согласованы часы: сначала указаны 17:02, 17:21 и 17:25, затем те же события описаны с отметками 16:07, 16:15, 16:21 и 16:25; конец ленты в обоих случаях — 17:45. Исходные времена сохранены. Указанные при снижении давления диапазоны позиций 87—82 и 87—80 также расходятся с таблицей 11: 5,0 кгс/см² соответствуют позиции 82, 4,5 — позиции 77, а 4,3 — позиции 75. Не следует принимать эти противоречивые числа за согласованный расчёт.

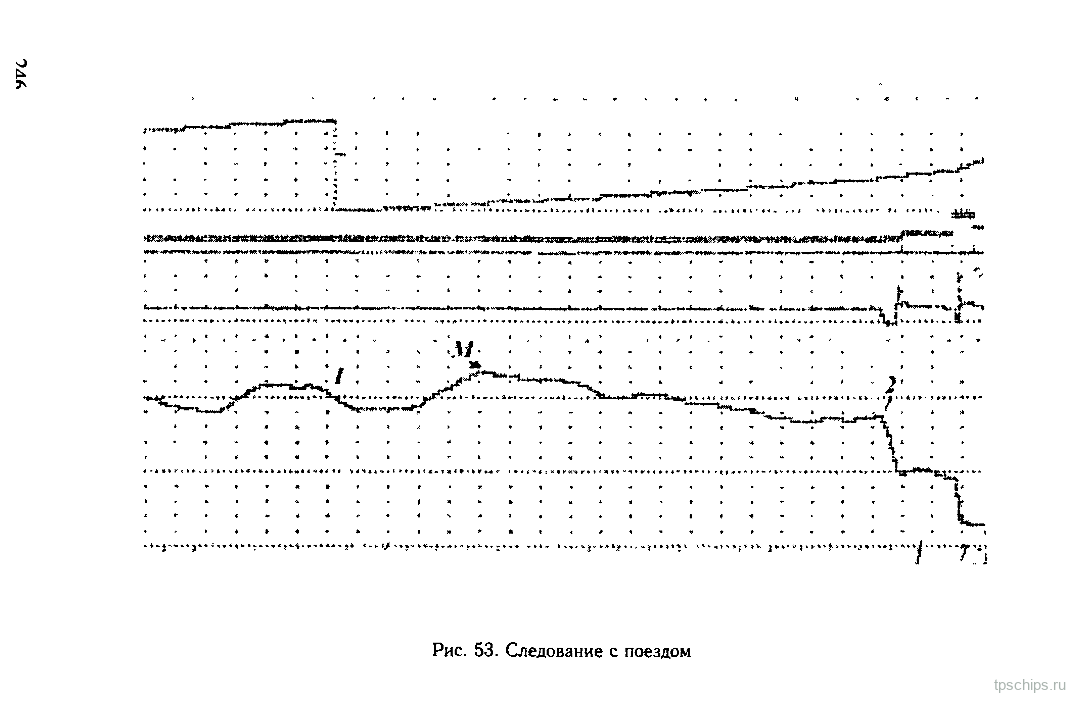

Пример 36. Следование поезда по участку
Расшифруем записи на диаграммной ленте, представленной на рис. 53. На отметке 1 на ленте поезд следует со скоростью 100 км/ч (точка на 52-й позиции). Давление в тормозной магистрали 5,0 кгс/см² (82-я позиция). На локомотивном светофоре горит зелёный огонь (точки печатаются в позициях 104, 105). По линии времени происходит часовой спад с отметкой трёх точек справа от линии спада. Локомотив следует передним ходом (в позиции 144 точка не печатается).

Определим, какому часу соответствует часовая отметка на линии спада. Замеряя расстояние часовой отметки от линии нулевого значения скорости, определяем, что это расстояние равно 65 мм. По формуле (4) определяем, на какой позиции произведена часовая отметка:
n = x / a + 2 = 65 / 0,5 + 2 = 132-я позиция,
что может соответствовать 1 или 13 часам. Не имея ни начала, ни конца ленты, чтобы определить точное время, принимаем время часового спада 1 час.
На отметке М поезд следует со скоростью 116 км/ч. Давление в тормозной магистрали 5,0 кгс/см². На локомотивном светофоре горит зелёный огонь. Проверим номер позиции и величину скорости на отметке М. Измеряя расстояние, определяем, что в этом месте скорость фиксируется на расстоянии 29,0 мм от линии нулевого значения скорости, тогда
n = x / a + 2 = 29 / 0,5 + 2 = 60-я позиция,
что соответствует величине скорости 116 км/ч.
На отметке 2 на ленте произведена ступень торможения снижением давления в тормозной магистрали на 0,6 кгс/см² с 5,0 до 4,4 кгс/см², т. е. с 82-й по 76-ю позицию. Скорость проследования жёлтого огня 60 км/ч. При жёлтом огне поезд следует 1600 м (8 мм на ленте).
При скорости 48 км/ч в 1 ч 13 мин на локомотивном светофоре внезапно загорается белый огонь. Машинист применяет ступень торможения с разрядкой тормозной магистрали на 0,5 кгс/см², скорость поезда снижается до 14 км/ч. При этой скорости на локомотивном светофоре появляется жёлтый с красным огонь, время 1 ч 15 мин. Движение локомотива производится передним ходом. Давление в тормозной магистрали поезда 5,0 кгс/см². Далее диаграммная лента обрезана, записи на ней могли продолжаться в описанном варианте.

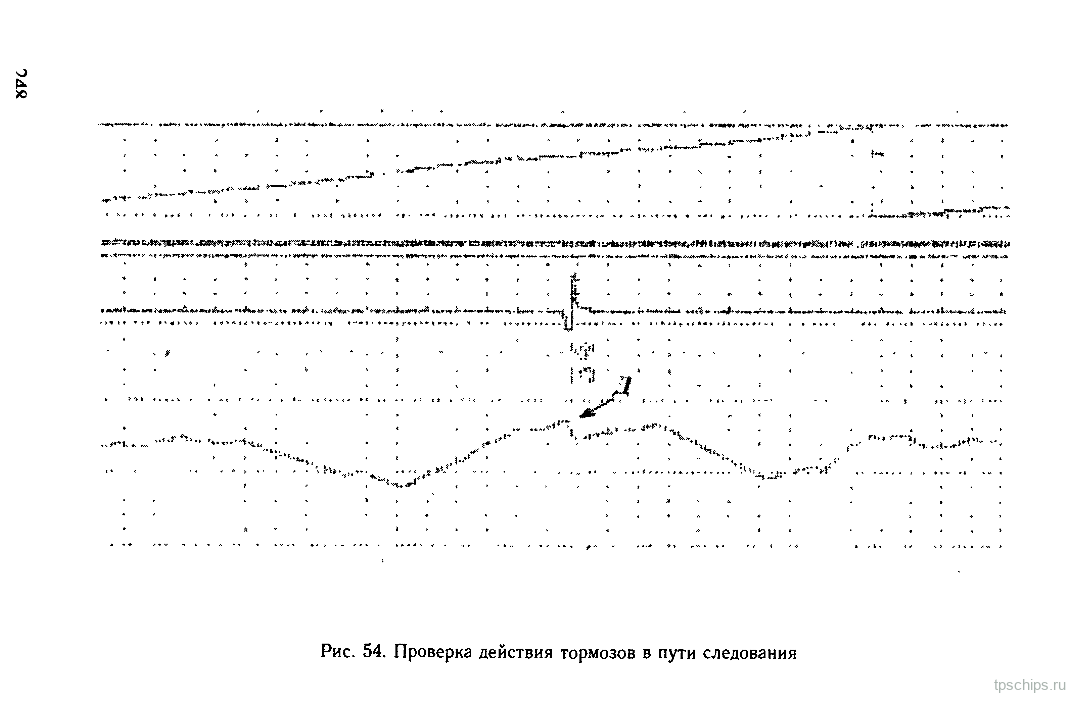

Пример 37. Проверка действия тормозов в пути следования
Расшифруем записи на отрезке диаграммной ленты, представленном на рис. 54. Поезд следует по участку с автоблокировкой, на локомотивном светофоре горит зелёный огонь, точки печатаются в позициях 104, 105. Локомотив движется задним ходом (точки в позиции 144). Давление в тормозной магистрали поезда 4,9 кгс/см² (точки в позиции 81). На линии времени виден спад с часовой отметкой, которая находится на расстоянии 66,5 мм от линии нулевого значения скорости, т. е. от позиции 2, где печатается пунктирная линия.

Определяем позицию и время, которым соответствует спад с часовой отметкой (по формуле (4)):
n = x / a + 2 = 66,5 / 0,5 + 2 = 135-я позиция,
что соответствует времени 4 или 16 часов. Принимаем, что спад с часовой отметкой произошёл в 4 часа. При этом поезд следовал со скоростью 72 км/ч. На отметке Д при скорости 86 км/ч в 3 ч 50 мин произведена ступень торможения снижением давления в тормозной магистрали на 0,6 кгс/см² с 4,9 до 4,3 кгс/см², т. е. с 81-й по 75-ю позицию.
Определяем позицию регистрации тормозного давления. Линия регистрации находится на расстоянии 39,5 мм от линии нулевого значения скорости, тогда
n = x / a + 2 = 39,5 / 0,5 + 2 = 81-я позиция,
что соответствует величине давления 4,9 кгс/см².
При ступени торможения на отметке Д скорость снижена с 86 до 74 км/ч, т. е. на 12 км/ч.
На ленте зафиксировано замедление поезда в 0,01 м/с². После отпуска тормозов поезда между позициями 57—72 произведена печать цифры 34 на протяжении последующих 800 м. Как отмечено в инструкции МПС, введение способа контроля за обеспечением поезда тормозным нажатием по регистрации ускорения будет осуществляться специальным указанием МПС РФ после проведения соответствующих эксплуатационных испытаний.
Примечание редакции к примеру 37. Формулировка оригинала «замедление поезда в 0,01 м/с²» приведена без изменения. Ранее в описании шестого поля 0,01 м/с² названы точностью записи, а в примере напечатано число 34. При отсчёте в сотых долях 34 соответствуют 0,34 м/с²; фразу книги не следует однозначно трактовать как фактическое замедление 0,01 м/с².

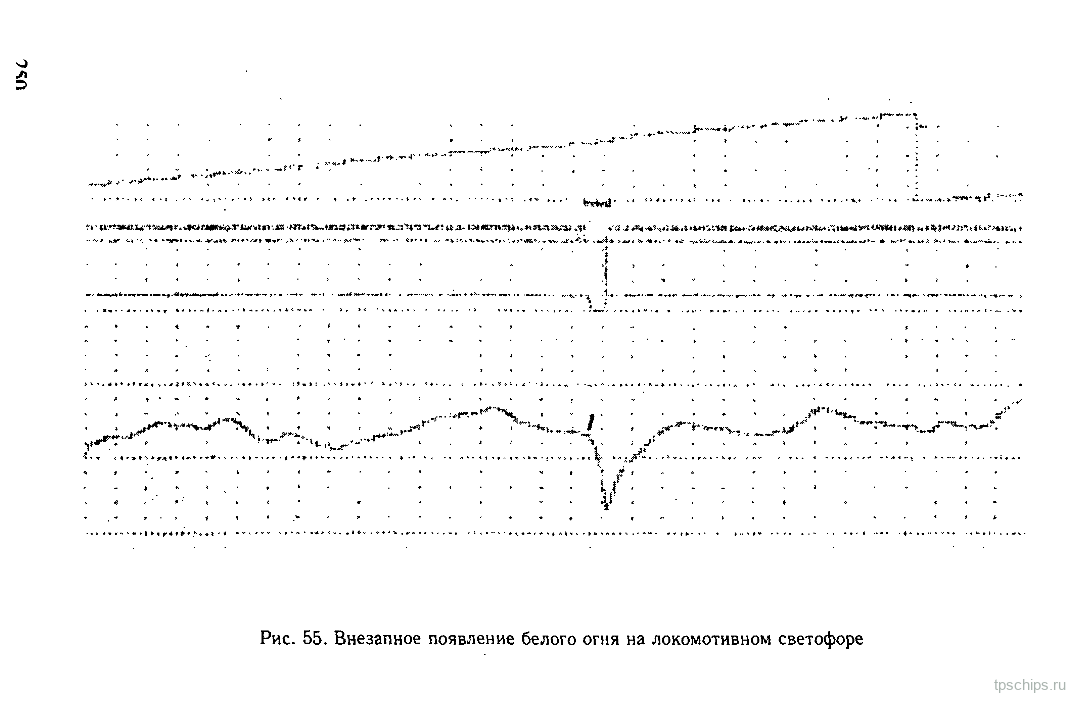

Пример 38. Внезапное появление белого огня на локомотивном светофоре
Расшифруем записи на отрезке диаграммной ленты рис. 55.

Поезд следует по участку с автоблокировкой при зелёном огне на локомотивном светофоре (точки печатаются в позициях 104, 105). Давление в тормозной магистрали поезда 5,0 кгс/см² (точка в позиции 82). Локомотив следует передним ходом (в позиции 144 точка не печатается). Так как на отрезке ленты, приведённом в примере, зафиксирован только один спад с часовой отметкой, определим позицию и время этого часового спада. Отметка часа на линии спада расположена на расстоянии 68,5 мм от линии нулевого значения скорости, что соответствует
n = x / a + 2 = 68,5 / 0,5 + 2 = 139-й позиции.
На ленте видно, что эта часовая отметка соответствует километровой метке 25 минут (километровые метки разделяют тридцатиминутный отрезок времени на пятиминутные интервалы). Позиция 139 может соответствовать 8 или 20 часам. В нашем случае примем линию спада с часовой отметкой за 8 часов.
На отметке 1 на ленте при скорости 66 км/ч при следовании по зелёному огню в 7 ч 49 мин на локомотивном светофоре внезапно появляется белый огонь. Машинист производит ступень торможения снижением давления в тормозной магистрали поезда на 0,5 кгс/см², давление снижено с 5,0 до 4,5 кгс/см², т. е. с 82-й по 77-ю позицию. Скорость поезда снижена до 16 км/ч. При белом огне на локомотивном светофоре поезд проследовал 800 м.
В 7 ч 52 мин белый огонь на локомотивном светофоре сменился на зелёный. Скорость поезда начала возрастать и после проследования 2000 м пути выросла до 70 км/ч. Поезд продолжал следование по зелёному огню локомотивного светофора.
Снижение скорости поезда при внезапном появлении белого огня на локомотивном светофоре, следование при белом огне и дальнейшее движение при появлении кодирования рельсовой цепи, зафиксированные на ленте, требуют серьёзной проверки. В таких случаях необходимо с учётом профиля пути, расположения сигналов, видимости сигналов и пути в этом месте оценить действия машиниста по ведению поезда.
При ручной расшифровке диаграммных лент КПД-3 необходимо использовать измерительные приспособления, которые применяются для расшифровки лент механического скоростемера: отсчётные и обыкновенные лупы, штангенциркуль с заострёнными губками, линейки.
Диаграммную ленту КПД-3 можно расшифровывать без шаблона, т. к. на ленте при печатании строки фиксируются все параметры за прошедшие 100 м пути. Для быстрого определения значения различных параметров необходимо использовать табл. 13 для КПД-3, которая составлена на основании данных, приведённых в разделе 5.5. Эта таблица в значительной мере облегчает расшифровку диаграммных лент КПД-3 для локомотивов, скорость которых до 150 км/ч.
Таблица 13. Позиции записи скорости, времени, давления и АЛСН
Для чтения на небольшом экране составная таблица оригинала разделена на четыре части. «—» обозначает пустую ячейку исходника, а не нулевое значение. Парные часы, обозначенные в книге через тире, здесь записаны через «или».
Скорость.
Номер позиции n | Значение скорости, км/ч |
|---|---|
77 | 150 |
72 | 140 |
67 | 130 |
62 | 120 |
57 | 110 |
52 | 100 |
47 | 90 |
42 | 80 |
37 | 20 |
32 | 60 |
27 | 50 |
22 | 40 |
17 | 30 |
12 | 20 |
7 | 10 |
2 | 0 |
Время.
Номер позиции n | Значение часов | Значение минут |
|---|---|---|
143 | — | — |
142 | 11 или 23 | — |
141 | 10 или 22 | — |
140 | 9 или 21 | — |
139 | 8 или 20 | 25 |
138 | 7 или 19 | — |
137 | 6 или 18 | — |
136 | 5 или 17 | — |
135 | 4 или 16 | — |
134 | 3 или 15 | 20 |
133 | 2 или 14 | — |
132 | 1 или 13 | — |
131 | 0 или 12 | — |
129 | — | 15 |
124 | — | 10 |
119 | — | 5 |
114 | — | 0 |
Давление. В исходной объединённой ячейке для позиций 62—97 указано: «Одна позиция — 0,1 кгс/см²».
Номер позиции n | Значение давления, кгс/см² |
|---|---|
99 | 7,6 и более |
98 | 6,6 и более |
97 | 6,5 |
92 | 6,0 |
87 | 5,5 |
82 | 5,0 |
77 | 4,5 |
72 | 4,0 |
67 | 3,5 |
62 | 3,0 |
61 | 2,5 |
60 | 2,0 |
59 | 1,5 |
58 | 1,0 |
57 | 0,5 |
56 | 0 |
АЛСН. Объединённые ячейки оригинала для двух позиций переданы одной строкой с обеими позициями.
Номера позиций n | Показания огней ЛС и питание ЭПК |
|---|---|
113, 112 | Белый |
111, 110 | Красный |
109, 108 | Жёлтый с красным |
107, 106 | Жёлтый |
105, 104 | Зелёный |
102, 101 | Нет питания ЭПК |
100 | Есть питание ЭПК |
Примечание редакции к таблице 13. В строке скорости для позиции 37 в оригинале напечатано 20 км/ч. Это противоречит шагу шкалы и соседним строкам: по описанию поля скорости позиции 37 соответствуют 70 км/ч. В строке давления для позиции 98 напечатано «6,6 и более», хотя на с.235 указан диапазон 6,6—7,5 кгс/см², а с7,6 действует позиция99. Оба исходных значения сохранены с пояснением.
Для ручной расшифровки диаграммных лент с МВПС для КПД-3 можно по аналогии составить таблицу в масштабе, соответствующем параметрам записи на ленте с МВПС.
Табл. 14 позволяет облегчить расшифровку диаграммных лент с устройствами САУТ, а также при изменении огней АЛСН, направления движения, тормозного положения крана машиниста.

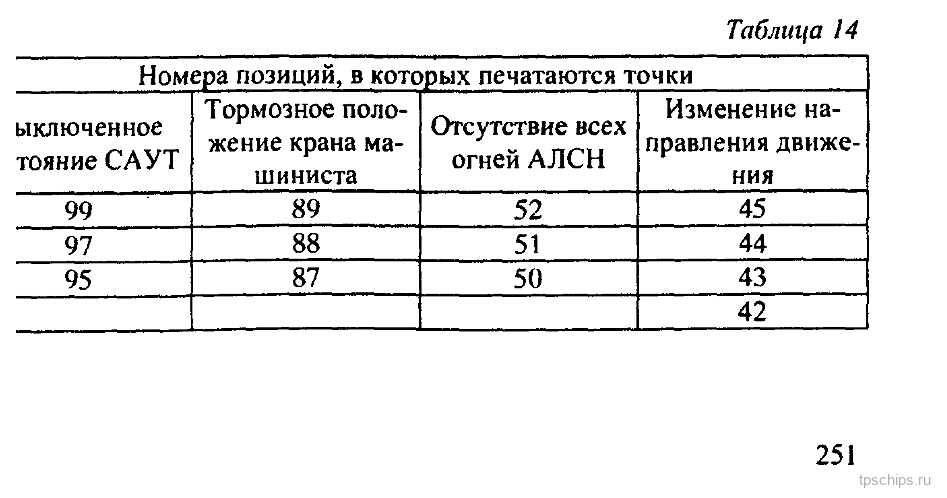

Таблица 14. Номера позиций, в которых печатаются точки
Выключенное состояние САУТ | Тормозное положение крана машиниста | Отсутствие всех огней АЛСН | Изменение направления движения |
|---|---|---|---|
99 | 89 | 52 | 45 |
97 | 88 | 51 | 44 |
95 | 87 | 50 | 43 |
— | — | — | 42 |
5.6. Контроль за работой локомотивных бригад по результатам автоматизированной расшифровки
5.6.1. Порядок расшифровки информации
Автоматизированная расшифровка информации о поездах должна производиться в течение суток после поступления модуля памяти в депо.
Автоматизированная расшифровка результатов поездок локомотивов и МВПС производится техником-расшифровщиком с помощью программы «Система автоматизированной расшифровки». Программа расшифровки позволяет поддерживать в памяти компьютера нормативно-справочную информацию по депо, расшифровывать результаты поездок и работать с архивами поездок. При работе с программой расшифровки техник-расшифровщик должен руководствоваться методическим пособием «Система автоматизированной расшифровки».
Для обеспечения автоматизированной расшифровки техник по расшифровке лент скоростемеров должен установить модуль памяти в специальное гнездо на блоке ввода информации и в соответствии с методическим пособием обеспечить чтение информации из модуля памяти, после чего модуль памяти готов к следующим записям. При этом в случае, если чтение информации из модуля памяти сопровождается сообщениями об ошибках, техник обязан:
не очищать модуль памяти;
сделать запись о неисправности модуля памяти в журнале формы ТУ-133;
передать модуль памяти ремонтному персоналу с указанием номера локомотива.
После этого расшифровка диаграммной ленты производится в установленном порядке.
Если в результате автоматизированной расшифровки поездки не выявлены нарушения, то информация о данной поездке хранится в архиве системы автоматизированной расшифровки в течение 30 дней со дня поездки.
В случае выявления нарушений безопасности движения, порядка вождения поездов и управления тормозами, а также нарушения работы тормозного оборудования, комплексов КПД, устройств АЛСН и приборов бдительности информация о поездке хранится в архиве системы автоматизированной расшифровки в течение 1 года с момента расшифровки.
В случае автоматизированной расшифровки поездки ручная расшифровка диаграммной ленты не производится. Диаграммные ленты хранятся в депо в течение установленного инструкцией срока.
Результаты автоматизированной расшифровки поездок без обнаруженных нарушений регистрируются программой расшифровки автоматически. Диаграммные ленты этих поездок регистрируются в журнале № 1 формы ТУ-133. В журнале № 2 формы ТУ-133 регистрируются результаты автоматизированной расшифровки поездок и диаграммные ленты, на которых выявлены нарушения технологии ведения поезда и управления тормозами. В журнале № 3 формы ТУ-133 регистрируются результаты автоматизированной расшифровки и диаграммные ленты с выявленными нарушениями работы АЛСН.
Если при автоматизированной расшифровке результатов поездки или на диаграммной ленте обнаружены одновременно как нарушения режима ведения поезда, так и неисправности крана машиниста, комплекса КПД или АЛСН (прибора бдительности), то это должно регистрироваться в журналах №№ 2, 3 формы ТУ-133 с отметкой всех случаев нарушений.
5.6.2. Результаты расшифровки информации о поездках

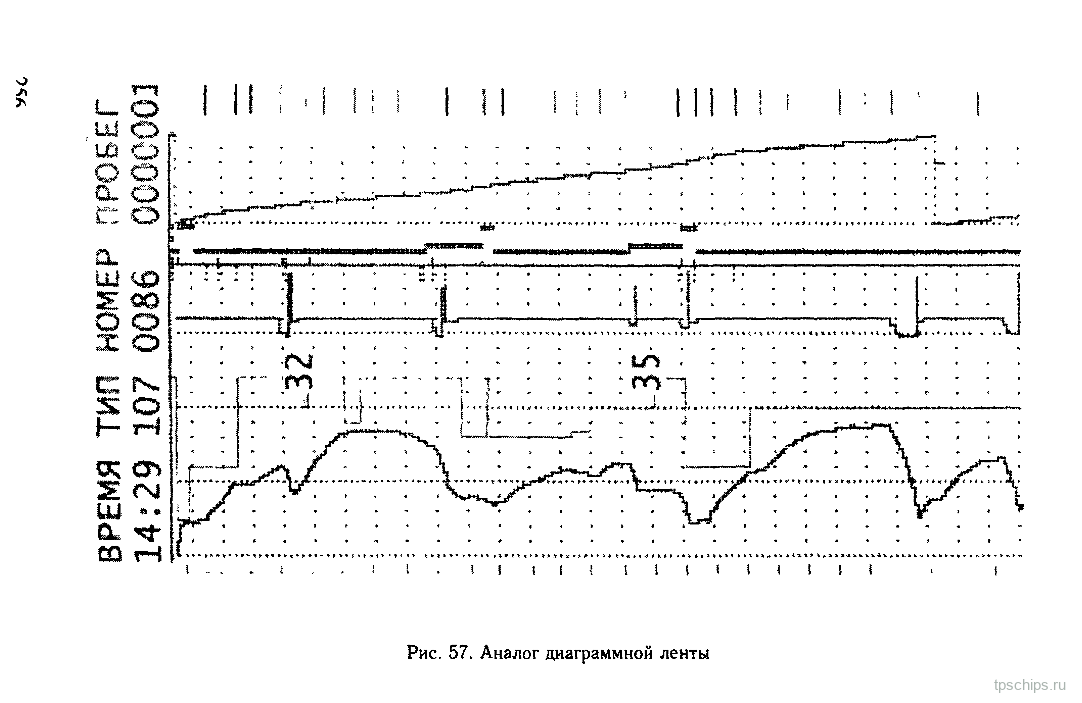

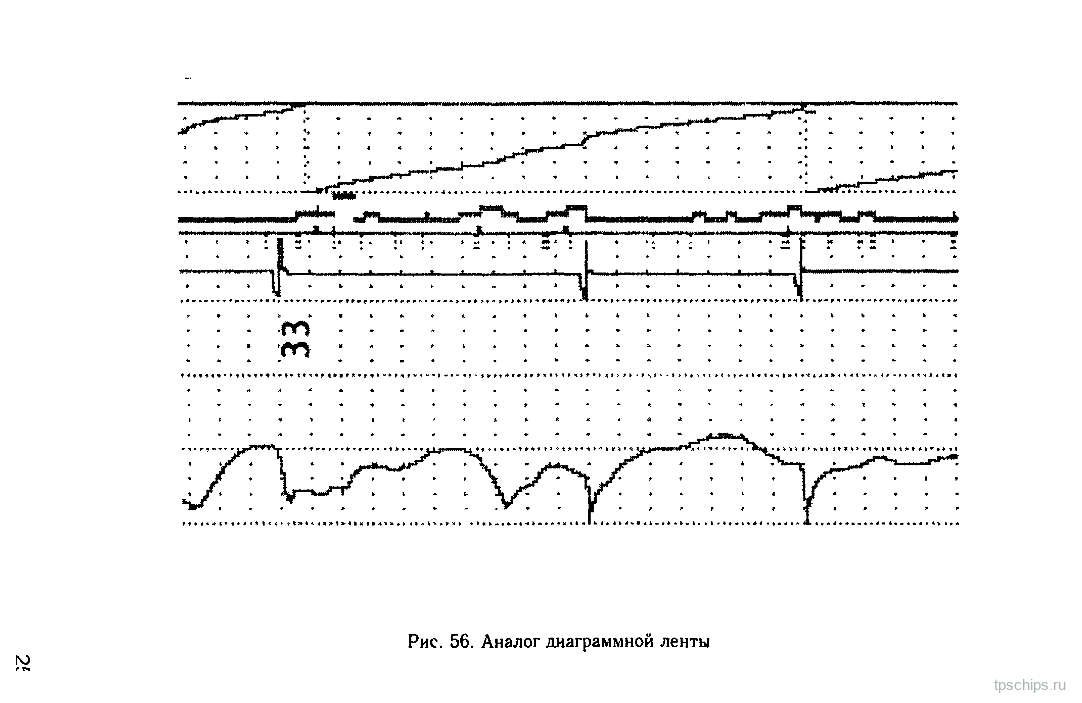

Программа «Системы автоматизированной расшифровки» позволяет представить информацию о поездке, в том числе и из архива системы, в виде аналога диаграммной ленты (рис. 56, 57). На этих рисунках можно рассмотреть параметры движения, о которых упоминалось ранее, но они не фиксировались на предыдущих рисунках диаграммных лент.


По сравнению с ручной расшифровкой программа позволяет представить на экране и распечатать информацию о поездке в виде:
списка сообщений о нарушениях, допущенных в поездке;
списка неисправностей в работе оборудования;
аналога диаграммной ленты или её фрагментов в увеличенном масштабе;
перечня значений параметров движения на текущей стометровке;
значений параметров движения в зависимости от времени на определённом участке пути.
При выдаче на экран или на печать параметров движения на текущей стометровке или в заданный промежуток времени программа каждое значение параметра представляет в виде одной или нескольких строк текста.
5.6.3. Просмотр и распечатка списка сообщений
Если программа выявляет отклонения от норм в действиях локомотивной бригады во время поездки, а также неисправности в работе оборудования, то сообщения о таких фактах для поездки приводятся в виде списка. Список сообщений по результатам расшифровки поездки можно просмотреть на экране компьютера или распечатать на печатающем устройстве, например, в виде следующей таблицы.
№ п/п | Нарушения |
|---|---|
1 | Превышение скорости… км/ч при красном огне ЛС максимально на… км/ч на… км… пк |
2 | На локомотивном светофоре одновременно горят огни жёлтый с красным, белый на… км… пк |
3 | Понижение давления после зарядного в поездном положении крана № 395 на… км… пк |
4 | Отправление со станции… с нарушением расписания (раньше, позже) на… мин… с |
5 | Отсутствие установленной проверки действия тормозов в пути следования на… км… пк |
6 | Превышение ограничения скорости… км/ч максимально на… км/ч на… км… пк |
7 | Превышение установленной скорости… км/ч максимально на… км/ч на… км… пк и т. п. |
5.6.4. Просмотр и распечатка аналога диаграммной ленты
Программа расшифровки позволяет просмотреть на экране компьютера аналог диаграммной ленты как без номограммы, так и с наложением на номограмму. Это изображение соответствует бумажной диаграммной ленте за исключением следующего:
хотя каждая точка на изображении аналога ленты на экране компьютера соответствует точке на диаграммной ленте, масштаб изображения может зависеть от размеров экрана;
на ленте отсутствует изображение строк, которые на диаграммной ленте печатаются немедленно при появлении на локомотивном светофоре красного огня, а также на стоянке через каждые 20 мин для локомотива и каждые 10 мин для МВПС;
пунктирные вертикальные метки привязаны к началу экрана;
программа расшифровки при привязке аналога ленты к номограмме растягивает или сжимает номограмму под ленту.
Программа расшифровки позволяет распечатать на печатающем устройстве фрагмент аналога диаграммной ленты любой продолжительности, в том числе и за всю поездку, как наложенную на номограмму, так и без номограммы. При этом печать ленты на печатающем устройстве выполняется в масштабе 9 мм на 1 км пути вместо 5 мм на 1 км пути для бумажной диаграммной ленты.
5.6.5. Просмотр и распечатка фрагментов аналога диаграммной ленты в увеличенном масштабе
Программа расшифровки позволяет в любой точке пути просмотреть на экране компьютера и распечатать на печатающем устройстве фрагмент аналога диаграммной ленты в увеличенном в 10 раз по горизонтали масштабе. В этом случае вертикальные пунктирные линии на рисунке изображаются через каждые 100 метров, а шаг перемещения по экрану соответствует 10 метрам пути, т. е. 0,5 мм = 10 м пути.
5.6.6. Просмотр параметров на текущей стометровке
Программа расшифровки позволяет просмотреть на экране компьютера параметры в любой точке пути на текущей стометровке. При этом следует учитывать, что для аналога диаграммной ленты, не наложенной на номограмму, посмотреть можно только зафиксированные в поездке параметры, а при наложении ленты на номограмму — ещё и параметры соответствующей точки пути из номограммы. При этом, если скорость на стометровке изменялась (даже убывала), сначала указывается минимальное, а затем максимальное значение скорости. Если давление на стометровке изменялось, значение давления всегда выводится от минимального до максимального.
Огни локомотивного светофора выдаются в виде перечня всех огней, которые зафиксированы на данной стометровке, в том числе и комбинаций огней, если на локомотивном светофоре загоралось несколько огней одновременно.
При проезде станции выводится ст… (ось станции).
Для МВПС при проезде нестанционной платформы выводится платформа…
При проезде километрового столба выводится километровый столб…
При проезде путевого светофора выводится светофор…
На текущей стометровке выводятся все установленные ограничения скорости через пробел ограничение скорости: 80. 60.
5.6.7. Просмотр и распечатка значений параметров по времени на определённом участке пути
Программа расшифровки для детального анализа результатов поездки в случае необходимости позволяет просматривать на экране компьютера и распечатывать на печатающем устройстве значения параметров в зависимости от времени на выбранном участке пути. Просмотр параметров возможен с учётом номограммы или без неё, причём для каждого параметра выводятся строки, соответствующие всем его изменениям. События представляются на каждый момент времени и для конкретного положения в пути. Перед выводом очередной группы событий выводится соответствующее им время. Если координата событий новой группы отличается от предыдущей, то выводится также и координата.
Для анализа диаграммной ленты без номограммы возможен просмотр только зафиксированных во время поездки значений параметров движения, а дополнительно с номограммой — значений параметров выбранного участка пути.
5.6.8. Перечень стандартизированных сообщений
Результаты автоматизированной расшифровки представляют собой перечень стандартизированных сообщений, анализ которых позволяет технику-расшифровщику сделать выводы о нарушениях, допущенных локомотивной бригадой, неисправностях локомотивного оборудования, устройств автоблокировки и т. п.
При анализе сообщений следует учитывать, что параметры указываются с дискретностью: скорость — 1 км/ч, координаты — 1 пикет, астрономическое время — 1 мин, промежуток времени — 1 с, расстояние — 1 м, давление — 0,1 кгс/см².
Набор огней локомотивного светофора указывается в виде: отсутствие огней — нет огней, зелёный — «З», жёлтый — «Ж», жёлтый с красным — «КЖ», красный — «К», белый — «Б».
Сообщения могут располагаться в следующем порядке:
о превышении скорости движения;
о скорости подъезда к запрещающему сигналу;
о появлении красного огня на локомотивном светофоре;
о выключении и включении устройств автостопа;
о неправильном включении периодической проверки бдительности;
о сбоях огней локомотивного светофора или перекрытии путевых сигналов;
о неисправностях оборудования АЛСН и приборов безопасности;
о неправильном обслуживании КПД-3;
о срыве ЭПК;
об экстренном торможении поезда;
об автостопном торможении поезда;
о торможении от поезда;
о неправильном управлении тормозами;
о проверке действия тормозов в пути следования;
о неисправности тормозного оборудования;
о нарушениях расписания;
о движении поезда назад.
Автоматизированная расшифровка повышает качество расшифровки параметров движения и тем самым оказывает положительное влияние на организацию безопасности движения поездов.
Главы книги
Глава 4. Расшифровка скоростемерных лент · Заключение · Введение
Обсуждение материала
Комментарии
Комментариев пока нет. Вы можете начать обсуждение.
Присоединяйтесь к обсуждению
Войдите, чтобы оставить комментарий. Читать можно без входа.
При входе через выбранный ниже сервис для вас создаётся учётная запись этого сайта. До входа ознакомьтесь с политикой обработки данных и пользовательским соглашением.
В комментариях отображаются выбранные имя или псевдоним и аватар, если его показ включён на платформе. Email не публикуется.
