2.1. Влияние различных факторов на качество записей на скоростемерной ленте

При эксплуатации локомотивных скоростемеров качество записей на скоростемерной ленте может меняться.

Точность записи на скоростемерной ленте основных параметров — скорости, времени, расстояния, режима торможения, контроля сигнализации скоростей, направления движения — зависит от ремонта, регулировки, испытания и последующей установки скоростемера на локомотив.

При расшифровке величины скорости необходимо обращать особое внимание на то, откуда начинает фиксировать скорость писец скорости. Начало записи скорости должно производиться от линии нулевой скорости — линии нижних километровых наколов.

Если будет выявлено, что начало записи кривой скорости имеет отклонение от нулевой линии скорости, то на такой скоростемерной ленте необходимо определить действительную скорость по времени и пройденному пути, используя формулу (2) (см. ниже), и внести соответствующую поправку. Скоростемер, имеющий такой недостаток, необходимо снять с эксплуатации и направить в цех ремонта для регулировки.

Если при расшифровке скоростемерных лент обнаруживаются ленты с нарушением перфорации, то определить расстояние можно с использованием формулы (1) (см. ниже). Если же масштаб наколов выходит за пределы 4,9—5,1 мм между двумя наколами, то скоростемер с нарушением перфорации необходимо снять с локомотива и направить в цех ремонта для регулировки.

При расшифровке времени хода и стоянок следует обращать внимание на то, где заканчивает запись минутный писец (у линии верхних наколов или ниже) перед тем как начинается получасовой спад писца. Соответствует ли величине 30 мм линия спада минутного писца. Сверить время 4-часовых наколов по линиям скоростемерной ленты с графиковым временем проследования станций. Эта проверка позволяет оценить действия машиниста по установке точного времени перед началом рейса. Неправильный перевод стрелок при установке точного времени (против движения часовой стрелки) вызывает несоответствие часовых наколов действительному времени.

При расшифровке величины тормозного давления необходимо обратить внимание на величину максимального перемещения писца индикатора тормозного давления, которое должно быть равно 25 мм; только в этом случае для измерения величины давления можно применять соответствующий масштаб.

Включение контроля скорости и проверки бдительности машиниста с запозданием или преждевременно может быть обнаружено при расшифровке скоростемерной ленты сопоставлением величины скорости в момент начала фиксации различных огней локомотивного светофора. Причиной может быть нечеткая регулировка контактных устройств скоростемера. При расшифровке скоростемерной ленты эти недостатки необходимо учитывать, а скоростемер, имеющий эти недостатки, должен быть снят с локомотива и направлен в ремонт для регулировки.

На качество записей на скоростемерной ленте большое влияние оказывает исправная работа привода и правильная установка скоростемера на кронштейне.

При небрежной установке прибора, ослаблении крепления его на кронштейне, неудовлетворительной работе привода возникает сильная вибрация писцов, что приводит к уширению и нечеткости линии записи. Скоростемерные ленты с такими записями трудно расшифровывать, необходимо учитывать дополнительные поправки.

Скоростемер на кронштейне должен устанавливаться без перекосов, крепиться на четырех болтах. Ось вала привода должна совпадать с осью валика скоростемера. Зазор между валиком прибора и его обоймой должен быть равномерным и составлять не менее 0,5 мм на сторону, такой же зазор должен быть между чекой на валике и вырезом для нее в обойме. Валик прибора не должен упираться в дно обоймы, а обойма не должна подпирать корпус прибора. Зазор между ними должен быть не менее 3 мм.

Все вышеперечисленные факторы могут в значительной мере влиять на качество записей, а следовательно, и на результат расшифровки.

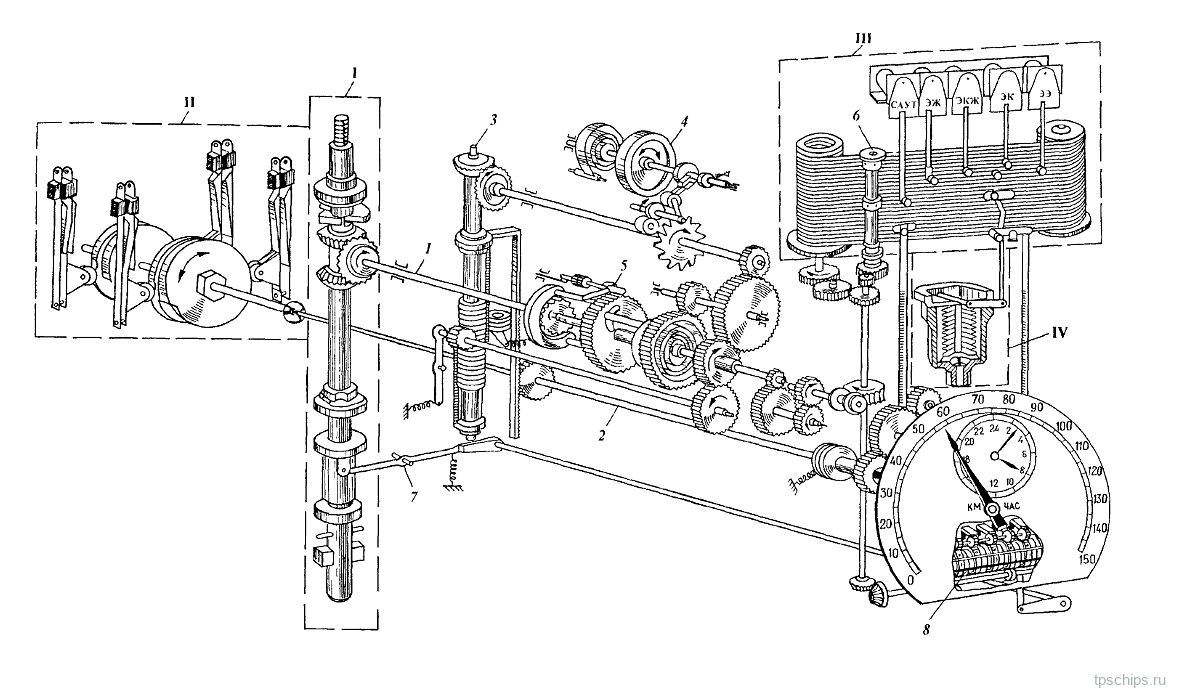

2.2. Погрешности скоростемера ЗСЛ-2М

При расшифровке скоростемерной ленты необходимо учитывать погрешности, которые могут иметь место при работе механического скоростемера. Некоторые погрешности допускаются инструкцией по эксплуатации и ремонту локомотивных скоростемеров. Отдельные могут возникать по причине некачественной регулировки при ремонте, небрежной заправки скоростемерной ленты, а также при износе деталей.

При расследовании различных нарушений, которые произошли при движении поезда (локомотива), по данным скоростемерной ленты, когда необходимо более точно установить значения скорости, времени, расстояния, тормозного давления и других параметров, зафиксированных на ленте, необходимо учитывать все особенности данного локомотива и его скоростемера. Для этого нужно расшифровать скоростемерную ленту с учетом всех возможных погрешностей, которые могли каким-то образом исказить достоверность данных, зафиксированных на скоростемерной ленте.

Определив наличие на скоростемерной ленте погрешностей, необходимо внести соответствующие поправки. Это особенно важно в тех случаях, когда по каким-то причинам скоростемер нельзя проверить на стенде, чтобы сравнить показания ленты, по которой производились расследования, с лентой, снятой с этого скоростемера после испытания на стенде.

2.2.1. Погрешности от износа бандажей колесных пар

Износ бандажей колесной пары, от которой приводится скоростемер, влияет на показания указателя скорости и счетчика пробега, а также на запись скорости и число километровых наколов на ленте, т.е. вносит в показания и запись скоростемера погрешности. Износ бандажей других колесных пар на работу скоростемера влияния не оказывает.

Частота вращения колесной пары с изношенным бандажом выше частоты вращения колесной пары с новым бандажом при одной и той же скорости движения локомотива. Поэтому при изношенном бандаже скоростемер показывает и записывает скорость выше действительной. В этом случае счетчик километров показывает больший пробег, а на ленте будет большее число километровых наколов.

Для уменьшения погрешности от износа бандажа редуктор привода скоростемера рассчитывают не по новому бандажу, а по среднему его диаметру с учетом примерно половины износа.

Диаметр бандажа, на который рассчитан редуктор скоростемера, называется расчетным. Для определения погрешности из-за износа бандажа нужно знать расчетный диаметр бандажа, на который рассчитано передаточное число редуктора скоростемера, и фактический диаметр бандажа локомотива, со скоростемера которого расшифровывается скоростемерная лента. Эту погрешность легче учитывать, когда у техников-расшифровщиков имеются ежемесячно корректируемые данные по обмеру колесных пар с приводом скоростемера. Получать эти данные не сложно, т.к. обмеры колесных пар приписного парка депо должны производиться ежемесячно. На основании ежемесячных обмеров ведется книга учета состояния бандажей колесных пар и пробегов локомотивов формы ТУ-17.

В табл. 6 приведены данные расчетных диаметров бандажей колесных пар локомотивов и моторвагонного подвижного состава, оборудованных скоростемерами ЗСЛ-2М.

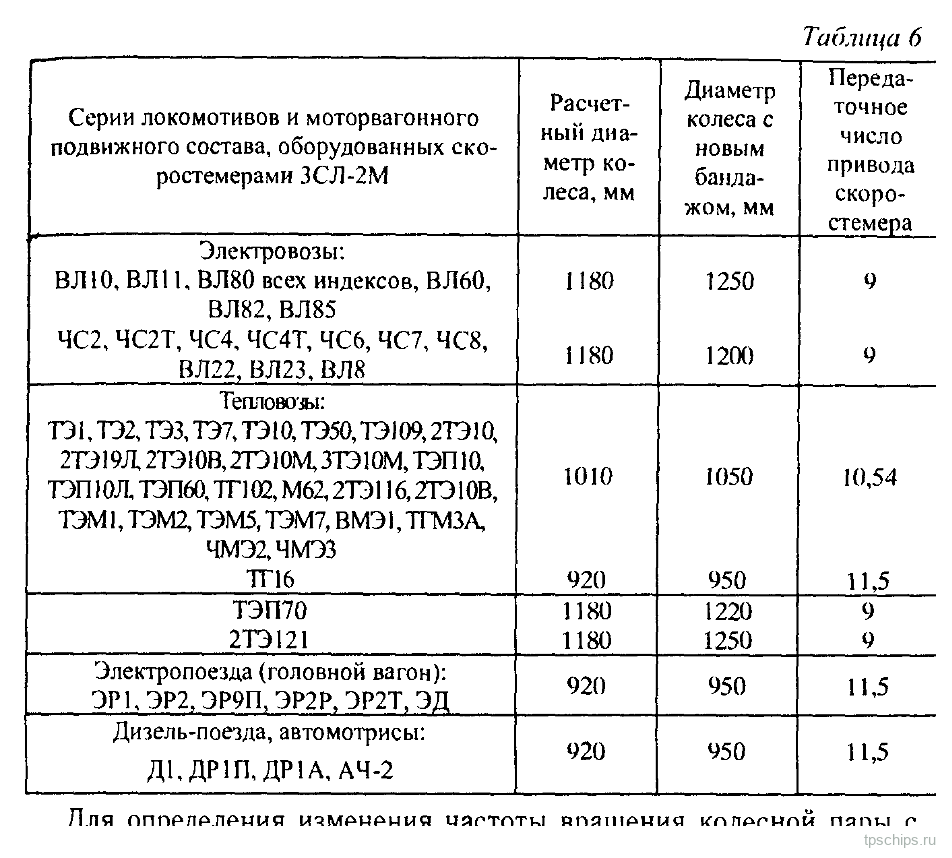

Таблица 6: Расчётные диаметры колёс и передаточные числа для локомотивов
Таблица 6. Расчётные диаметры колёс и передаточные числа для локомотивов. Источник: Л. Е. Венцевич, 2002, с. 47.

Для учета погрешности от износа бандажа нужно расчетный диаметр бандажа разделить на фактический диаметр бандажа на локомотиве. Полученное число определяет искомую поправку на погрешность от износа бандажа.

Рассмотрим несколько вариантов влияния погрешности от износа бандажа на работу скоростемера.

На электровозе ВЛ10 диаметр нового бандажа колесной пары по кругу катания равен 1250 мм. Допускаемый износ бандажа 50 мм на каждую сторону. Тогда диаметр изношенного бандажа:

1250 − (50 · 2) = 1150 мм.

Для определения изменения частоты вращения колесной пары с изношенным бандажом вычислим отношение:

1250 : 1150 = 1,0869,

т.е. частота вращения колесной пары с изношенным бандажом в 1,0869 раз больше, чем колесной пары с новым бандажом.

На тепловозе ТЭП60 диаметр нового бандажа колесной пары по кругу катания равен 1050 мм. Принимаем износ бандажа 30 мм на каждую сторону. Тогда диаметр изношенного бандажа:

1050 − (30 · 2) = 990 мм,

частота вращения колеса с изношенным бандажом будет в 1,06 раз (1050 : 990 = 1,06) больше, чем с новым бандажом.

Скоростемер ЗСЛ-2М устроен так, что писец скорости записывает скорость вращения приводного вала скоростемера. Поэтому писец записывает на скоростемерной ленте угловую скорость вращения колеса локомотива, а не линейную скорость поступательного движения, как условно принято считать при расшифровке скоростемерных лент.

Линейная скорость на ободе колеса определяется по формуле:

v = πDn / 60, м/с,

где π ≈ 3,14, D — диаметр колеса, n — число оборотов в минуту.

Для того чтобы получить скорость в километрах в час, метры необходимо перевести в километры (1 м = 0,001 км) и секунды перевести в часы (1 с = 1/3600 ч). Переводной коэффициент равен 0,001 : (1/3600) = 3,6, тогда:

v = (3,6 · 3,14 · Dn) / 60 = 0,1884Dn, км/ч.

Величина фактической линейной скорости локомотива определяется по формуле:

vф = 0,1884Dфnμ, км/ч,

где Dф — фактический диаметр колеса локомотива в метрах; n — угловая скорость приводного вала скоростемера в об/мин; μ — передаточное число редуктора от колеса локомотива к валу скоростемера.

Передаточное число редуктора рассчитывают из условия обеспечения валу скоростемера вращения со скоростью 75 об/мин независимо от диаметра колесных пар, что соответствует максимальной скорости, указанной на шкале скоростемера. При этом писец скорости поднимается на максимальную величину 40 мм.

Например, для скоростемера со шкалой скорости до 150 км/ч линия скорости 50 км/ч на скоростемерной ленте соответствует угловой скорости приводного вала скоростемера n = 25 об/мин.

Если диаметр колеса с приводом скоростемера на электровозе ВЛ10 составляет 1250 мм, передаточное число редуктора равно 9 (см. табл. 6), фактическая скорость электровоза составит:

vф = 0,1884 · 1,25 · 25 · 9 = 52,987 км/ч

вместо записанной на ленте 50 км/ч.

Если же диаметр колеса будет наименьшим — 1150 мм, то при положении писца на линии скорости 50 км/ч фактическая скорость движения составит:

vф = 0,1884 · 1,15 · 25 · 9 = 48,748 км/ч.

Таким образом, при одной и той же записанной на скоростемерной ленте скорости 50 км/ч фактическая скорость локомотива может колебаться от 48,748 до 52,987 км/ч в зависимости от фактического диаметра колес.

Следовательно, при каком-то среднем значении между этими диаметрами колес фактическая скорость локомотива будет равна записанной на ленте скорости, и этот диаметр колеса принято считать расчетным. Для электровоза ВЛ10 расчетный диаметр колеса принят равным 1180 мм (см. табл. 6).

Проверяем:

Dр = (vср / n) · [1 / (0,1884 · μ)] = (50 / 25) · [1 / (0,1884 · 9)] = 1,18 м, или 1180 мм.

Из этих примеров видно, что если фактический диаметр колеса меньше расчетного, то фактическая скорость локомотива будет меньше скорости, записанной на скоростемерной ленте. Если фактический диаметр колеса больше расчетного, то фактическая скорость движения локомотива будет больше скорости, записанной на скоростемерной ленте.

Еще раз отметим, что для учета погрешности от износа бандажа нужно расчетный диаметр бандажа разделить на фактический диаметр бандажа на локомотиве. Полученное число определяет искомую поправку на погрешность от износа бандажа.

Этой поправкой и нужно руководствоваться при расшифровке скоростемерной ленты с конкретного локомотива на момент определения поправки. При дальнейшей эксплуатации локомотива по мере износа бандажей будет изменяться их фактический диаметр. Следовательно, будет изменяться и величина поправки, которую повторно придется определять для точной расшифровки данных, зафиксированных на скоростемерной ленте.

Например, расчетный диаметр колеса 1180 мм, диаметр нового колеса 1250 мм, поправка на погрешность:

Dр : Dн = 1180 : 1250 = 0,944.

Диаметр изношенного колеса 1150 мм, тогда поправка для изношенного колеса:

Dр : Dизн = 1180 : 1150 = 1,026.

  1. Разделив на поправку значение скорости, зарегистрированное на скоростемерной ленте, получим действительную скорость движения локомотива.

  2. Разделив на поправку путь, зарегистрированный на скоростемерной ленте, получим действительный путь, пройденный локомотивом.

При расшифровке скоростемерной ленты, особенно на участках ограничения скорости, следует учитывать, что участок, перед которым введено ограничение скорости, поезд, как правило, проходит со значительно большей скоростью. Затем вследствие торможения скорость поезда уменьшается. Поэтому во избежание ошибок нужно более точно определять на скоростемерной ленте место с ограничением скорости, а также другие величины с учетом поправок на износ бандажей.

Учитывая влияние износа бандажей на показания и запись скорости на скоростемерной ленте, нужно скорость, записанную на ленте в определенной точке, разделить на величину поправки, в результате чего получим величину фактической скорости в данной точке.

На основании вышеизложенного следует вывод, что перед началом расшифровки скоростемерной ленты необходимо определить поправку на износ бандажей и ее учитывать.

2.2.2. Погрешности от неудовлетворительной работы лентопротяжного механизма

При определении по скоростемерной ленте расстояния, пройденного локомотивом, нужно измерять не длину ленты, а подсчитать количество километровых наколов, т. к. вследствие сильной затяжки фрикциона лентопротяжного механизма лента может вытянуться, т. е. расстояние между двумя смежными наколами может увеличиться. Это расстояние может быть не равно 5,0 мм, в то время как на число наколов вытяжка ленты не влияет. В дальнейшем расстояние между двумя смежными наколами будем обозначать буквой a.

При наличии на скоростемерной ленте овальных наколов и увеличении между ними расстояния (более 5,0 мм) необходимо устранять неисправность фрикциона.

При нормальной протяжке ленты расстояние между двумя соседними наколами a должно быть 5,0 мм. Это расстояние не должно нарушаться. На 20 наколов, т. е. на 100 мм длины скоростемерной ленты, допускается отклонение ±2 мм. Такие требования предъявляются при выпуске скоростемера из ремонта. Следовательно, нормальным может считаться a от 4,9 мм до 5,1 мм:

(100 + 2) : 20 = 5,1 мм; (100 − 2) : 20 = 4,9 мм.

При эксплуатации локомотивных скоростемеров ЗСЛ-2М неисправности лентопротяжного механизма могут изменять расстояние между наколами. В таких случаях говорят: скоростемер удлиняет или укорачивает ленту, или лента с нарушением перфорации.

Для определения масштаба погрешности лентопротяжного механизма нужно на исследуемой скоростемерной ленте отсчитать 20 отрезков между километровыми наколами, измерить расстояние между первым и последним наколами ленты и эту величину разделить на 20. Полученное среднее расстояние между наколами нужно учитывать при расшифровке этой скоростемерной ленты. Так рекомендует поступать инструкция по эксплуатации локомотивных скоростемеров.

Можно измерить расстояние между двумя смежными наколами, а точнее между осями отверстий этих наколов при помощи отсчетной лупы или отсчетного микроскопа, определив таким образом масштаб наколов a, и учитывать его при расшифровке этой скоростемерной ленты.

Рассмотрим варианты для двух лент: ленты № 1 и ленты № 2. При измерении масштаба наколов для определения пути, пройденного локомотивом, установлено, что расстояние между 20 наколами составляет: на ленте № 1 — 110 мм, на ленте № 2 — 98 мм. Определяем погрешность лентопротяжного механизма:

  • Для ленты № 1: 110 : 20 = 5,5; a = 5,5 мм.

  • Для ленты № 2: 98 : 20 = 4,9; a = 4,9 мм.

Необходимо определить действительное расстояние, пройденное локомотивом, которое на лентах № 1 и № 2 соответствует 3 мм. На ленте № 1: 3 · 1000 : 5,5 = 545,45 м.

1 мм на ленте № 1 будет составлять 545,45 : 3 = 181,8 м пути. На ленте № 2: 3 · 1000 : 4,9 = 612,24 м; 1 мм на ленте будет составлять 612,24 : 3 = 204,8 м пути.

Действительное расстояние Sд, пройденное локомотивом, по скоростемерной ленте с учетом погрешности лентопротяжного механизма можно определить по формуле (1):

Sд = x · 1000 / a, м,

где x — расстояние (в мм) со скоростемерной ленты; a — масштаб наколов (в мм) на этой скоростемерной ленте; Sд — действительное расстояние, пройденное локомотивом.

При расшифровке лент можно использовать данные табл. 7 изменения расстояний в зависимости от масштаба наколов.

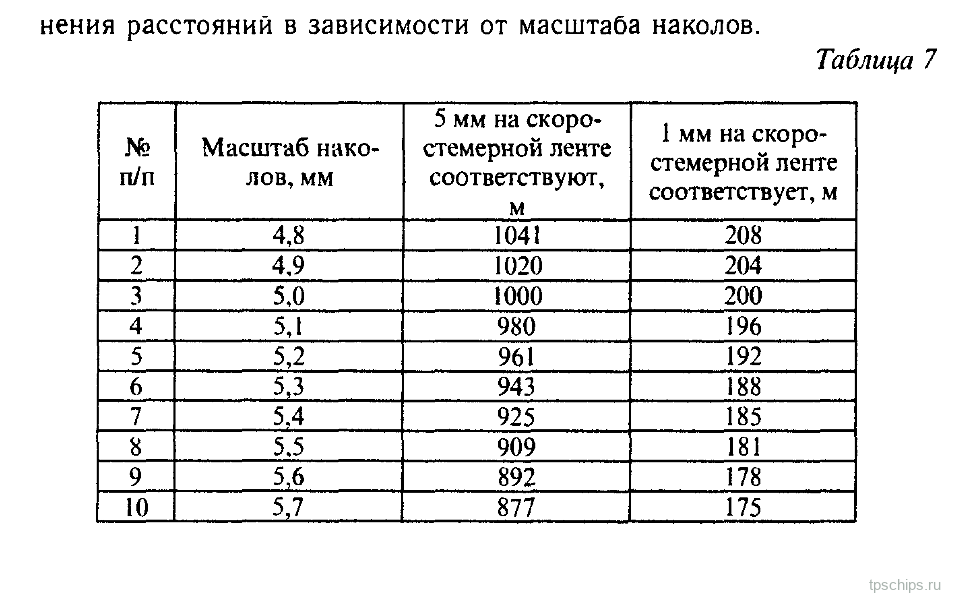

Таблица 7. Изменение расстояний в зависимости от масштаба наколов

№

Масштаб наколов, мм

5 мм на ленте соответствуют, м

1 мм на ленте соответствует, м

1

4,8

1041

208

2

4,9

1020

204

3

5,0

1000

200

4

5,1

980

196

5

5,2

961

192

6

5,3

943

188

7

5,4

925

185

8

5,5

909

181

9

5,6

892

178

10

5,7

877

175

2.2.3. Погрешность измерителя скорости

У механического скоростемера на основании паспортных данных изготовителя прибора и инструкции по эксплуатации скоростемера основная погрешность показаний скорости в диапазоне 5—150 км/ч и 5—225 км/ч не должна превышать ±1,5 % верхнего предела измерений, т. е. соответственно ±2,25 км/ч и ±3,3 км/ч.

Амплитуда колебаний указателя скорости при установившейся скорости — не более половины цены деления шкалы скорости, т. е. не более 2,5 км/ч. В диапазоне 0—5 км/ч погрешность не нормируется.

Основная погрешность регистрации скорости в диапазоне 5—150 км/ч у скоростемеров с пределом измерения 150 км/ч не должна превышать ±4,5 км/ч, а у скоростемеров с пределом измерения 225 км/ч в диапазоне 5—225 км/ч не должна превышать ±6,6 км/ч.

Следовательно, основная погрешность регистрации скорости не должна превышать удвоенного значения предела основной погрешности показания, т. е. те же 4,5 км/ч и 6,6 км/ч соответственно.

На основании вышеизложенного можно сделать вывод, что возможна разница между показаниями скорости стрелкой скоростемера и зарегистрированной писцом на скоростемерной ленте. Но разница между величиной скорости, показанной стрелкой скоростемера в диапазоне скорости от 5 км/ч до максимальной на шкале скоростемера, т. е. 150 или 225 км/ч, не должна выходить за пределы ±4,5 или ±6,6 км/ч для соответствующих скоростемеров. В диапазоне 0—5 км/ч погрешность не нормируется.

Начало движения стрелки и начало записи скорости писцом должны совпадать. Писец скорости должен начинать запись от линии нижних километровых наколов, которые являются линией нулевой скорости. Это одно из основных требований к исправно работающему скоростемеру.

При колебаниях стрелки скоростемера и уширенной записи скорости на скоростемерной ленте, т. е. вибрации писца скорости, скорость определяют по средней линии записи. При этом погрешность не должна превышать ±4,5 км/ч для скоростемерной ленты до 150 км/ч.

Ширина записи линии скорости не должна быть более 1,2 мм для любых скоростемеров. Вибрацию линии записи скорости на скоростемерной ленте измеряют при помощи отсчетной лупы, отсчетного микроскопа или штангенциркулем с заостренными концами губок.

Механический скоростемер в процессе эксплуатации может иметь износ в зацеплении зубчатых передач, но в любом случае суммарный зазор при зацеплении зубчатых передач от вала указателя скорости до рейки писца скорости не должен превышать 1,2 мм.

Может быть допущено и неправильное зацепление зубчатой рейки писца скорости с зубчатым колесом или зубчатой рейки сегмента с зубчатым колесом вала указателя скорости. В этих случаях может быть нарушено условие совпадения начала записи скорости с линией нижних километровых наколов.

Правила ремонта скоростемеров предусматривают, что регулировка измерителя скорости должна производиться с таким условием, чтобы начало записи скорости совпадало с линией километровых наколов — нулевой линией скорости.

При расшифровке скоростемерной ленты измерение скорости движения производится только от нулевой линии — нижней линии километровых наколов.

В том случае, когда проверкой состояния скоростемера будет установлено неправильное зацепление зубчатых реек, возможны отклонения записи скорости от линии нижних километровых наколов. При этом, если писец скорости выше линии километровых наколов, необходимо это значение отклонения в миллиметрах умножить на масштаб скорости для данного прибора и полученное значение вычесть из значения скорости, записанного писцом на скоростемерной ленте, т. е. внести необходимую поправку. Так определяется фактическая скорость на данном участке.

Если начало записи скорости расположено ниже линии километровых наколов, т. е. ниже линии нулевой скорости, то для определения действительной скорости необходимо это значение отклонения (в мм) умножить на масштаб скорости для данного прибора и добавить полученные значения к записанной писцом скорости, т. е. внести необходимую поправку.

Скоростемер, имеющий такие недостатки, должен быть снят с эксплуатации и отправлен в ремонт.

Эти недостатки и особенно люфт в зубчатых передачах могут влиять в местах, где измеряется величина изменения скорости от большей к меньшей. Например, величина снижения скорости в режиме торможения в местах проверки действия тормозов в пути следования.

В таких случаях, если возникают сомнения, скоростемер необходимо проверить на стенде.

Для проверки правильности определения значения скорости необходимо скорость определять по времени и по пройденному пути. При этом перфорация километровых наколов должна строго соответствовать масштабу 5,0 мм = 1000 м. Если же имело место нарушение перфорации, то необходимо учитывать и эту погрешность.

Действительная скорость vд прохождения участка пути по времени на скоростемерной ленте определяется по формуле (2):

vд = 60S / (at), км/ч,

где S — участок пути, пройденный с равномерной скоростью, на данной ленте, в мм; a — масштаб километровых наколов на данной ленте, в мм; t — время прохождения участка пути с равномерной скоростью на данной ленте, в мм.

Необходимо еще раз отметить, что при определении действительной скорости таким способом все величины S, a, t берутся с конкретной скоростемерной ленты в миллиметрах.

По формуле (2) можно определить действительную среднюю скорость прохождения локомотивом любого участка пути, даже в тех случаях, когда писец скорости не производил никакой записи на скоростемерной ленте. Достаточно будет записи минутного писца и километровых наколов.

Машинист должен знать, что при первичной расшифровке скоростемерной ленты в скорость движения локомотива, записанную на ленте, поправки на износ бандажа и на погрешность самого скоростемера не вносятся. Скорость, записанная на скоростемерной ленте, — это скорость, которую машинист наблюдал по стрелке и шкале прибора и за которую он несет ответственность.

В случае, если стрелка прибора показывает не ту скорость, которую записывает писец скорости, машинист должен сделать запись на скоростемерной ленте о имеющемся несоответствии. Такой прибор должен быть снят с локомотива и направлен в ремонт, а скорость, записанная на скоростемерной ленте, должна быть проверена по времени и пути, руководствуясь формулой (2) по проверке действительной скорости.

Существует способ, позволяющий с относительной точностью определять равномерную скорость следования поезда без сложных расчетов, по изменению угла наклона линии минутного писца. При этом можно руководствоваться данными табл. 8.

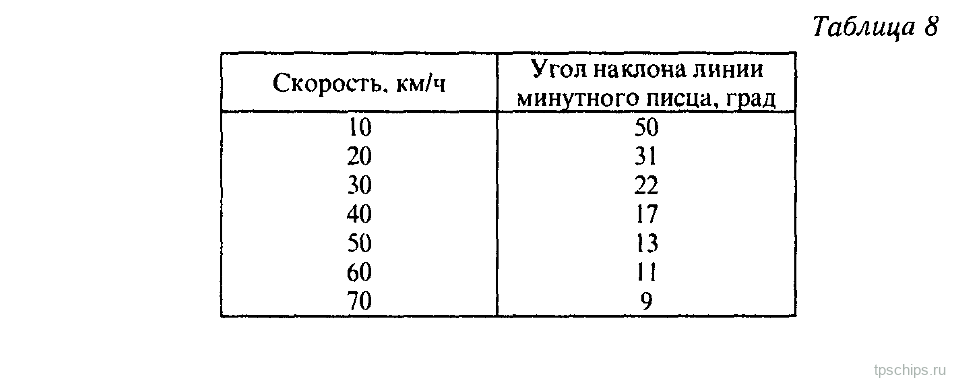

Таблица 8. Скорость и угол наклона линии минутного писца

Скорость, км/ч

Угол наклона линии минутного писца, град

10

50

20

31

30

22

40

17

50

13

60

11

70

9

2.2.4. Погрешность часового механизма

Погрешность регистрации 30-минутного интервала времени не должна превышать ±0,5 мин.

Получасовые спады минутной рейки должны совпадать с соответствующими показаниями минутной стрелки часов. Подъем рейки минут на высоту 30 мм до верхней линии перфорации соответствует 30 минутам.

Время подъема рейки часов на высоту 30 мм соответствует 24 часам, в течение которых игла отметки часов производит на скоростемерной ленте 24 прокола. Последний 24-й прокол должен находиться на верхней линии перфорации.

Спад часовой рейки должен происходить не ранее 10 минут и не позднее 25 минут первого часа следующих суток по показаниям часов данного прибора.

Погрешность суточного хода часов не должна превышать ±3 минуты. В 24 часа расположение часовой и минутной стрелок должно совпадать. Полный завод часовой пружины должен обеспечить непрерывную работу часов продолжительностью не менее 30 часов.

2.2.5. Погрешность индикатора тормозного давления

Допустимая погрешность регистрации тормозного давления ±2,5 % от верхнего предела регистрации давления.

Для индикаторов тормозного давления до 8 кгс/см² эта погрешность в пределах измерения от 3 до 8 кгс/см² будет составлять ±0,2 кгс/см². В пределах от 0 до 3 кгс/см² погрешность не регламентируется. Для индикаторов давления до 6 кгс/см² погрешность будет составлять ±0,15 кгс/см².

Индикатор тормозного давления должен удовлетворять следующим требованиям. На скоростемерной ленте до 150 км/ч нулевая линия давления должна совпадать с линией скорости 50 км/ч (погрешность ±0,5 мм), на скоростемерной ленте до 225 км/ч — с линией скорости 80 км/ч.

При увеличении давления от 0 до максимально допустимого, т. е. до 8 кгс/см² или до 6 кгс/см², при различных индикаторах тормозного давления писец индикатора при неподвижной ленте должен записывать вертикальную линию высотой 25 ± 0,5 мм. При уменьшении давления от максимальной величины до нуля писец должен вернуться в исходное положение, т. е. стать на линию нулевого давления.

2.2.6. Погрешность регистратора направления движения

Начало записи обратного хода на скоростемерной ленте должно совпадать с началом движения локомотива. Для точного определения начала записи необходимо учитывать фактическое смещение писца (обратного хода) направления движения относительно писцов скорости и времени на данном скоростемере. Ширина линии записи обратного хода должна быть в пределах 2 ± 0,5 мм.

Запись обратного хода не должна располагаться ниже линии километровых наколов, т. е. ниже линии нулевой скорости.

2.2.7. Погрешность сигнализации контролируемых скоростей

Погрешность сигнализации контролируемых скоростей не должна превышать ±2,5 % верхнего предела измерений, т. е. 3,75 км/ч для скоростемеров со шкалой скорости до 150 км/ч и 5,625 км/ч для скоростемеров со шкалой скорости до 225 км/ч, или 1 мм подъема писца скорости.

Перемещение писцов от якоря электромагнита должно быть не менее 2 мм.

2.2.8. Погрешность от смещения писцов

При эксплуатации локомотивных скоростемеров возможно нарушение альбомного расположения некоторых писцов скоростемера относительно писцов скорости и времени. Это происходит из-за выработки отверстий держателей писцов и направляющих реек.

Даже незначительное смещение писцов от линий, нанесенных на шаблоне для расшифровки скоростемерных лент в соответствии с альбомным расположением писцов, затрудняет точное определение необходимого места на скоростемерной ленте.

Во избежание ошибок перед расшифровкой скоростемерной ленты необходимо наложить шаблон на начало записей на ленте и определить действительное расположение писцов скоростемера, с которого была снята эта лента. Затем, при расшифровке этой скоростемерной ленты, внести поправку с учетом действительного расположения писцов.

Для облегчения выявления этой погрешности в депо устанавливается порядок, требующий от машиниста при заправке скоростемерной ленты производить отметки всех писцов скоростемера, после чего протянуть ленту на 3—5 мм. Например, выполнить несколько операций по проверкам крана машиниста с протяжкой скоростемерной ленты на 3—5 мм после каждой проверки.

Заканчивая раздел о погрешностях скоростемера ЗСЛ-2М, необходимо отметить, что при расшифровке скоростемерной ленты нужно в каждом отдельном случае рассматривать возможность влияния любой из вышеперечисленных погрешностей на качество и точность записи различных параметров на скоростемерной ленте.

Перед тем как сделать окончательное заключение по конкретной ленте, нужно учесть влияние всех погрешностей на точность записей.

2.3. Периодичность ремонтов и ведомственная поверка локомотивных скоростемеров ЗСЛ-2М

2.3.1. Ремонт скоростемеров

Текущий ремонт скоростемеров ЗСЛ-2М проводится для выявления неисправных узлов и деталей и замены их на исправные, после чего проверяют и испытывают прибор на стенде.

Текущий ремонт скоростемера производится при текущих ремонтах локомотивов и моторвагонного подвижного состава, но не реже одного раза в три месяца. В виде исключения допускается увеличение срока между текущими ремонтами скоростемеров до 15 суток.

Текущий ремонт скоростемеров должен проводиться в цехе по ремонту скоростемеров депо или в дорожных мастерских, организованных в одном из наиболее оснащенных депо железной дороги. Текущий ремонт приводов скоростемеров осуществляется в локомотивном депо.

Мастерские и цехи по ремонту скоростемеров должны иметь необходимое оборудование, стенды для проверки скоростемеров, инструменты и инвентарь и удовлетворять требованиям проведения ремонта точных приборов.

При текущем ремонте скоростемеров осматривают состояние узлов механизма, определяют их пригодность для дальнейшего использования, изношенные детали заменяют. После сборки скоростемер регулируют и испытывают на стенде в соответствии с техническими требованиями и нормами проверочных испытаний. Продолжительность испытаний скоростемера на стенде после ремонта на разных режимах должна быть по счетчику пробега не менее 50 км.

Испытания скоростемера проводят при заправленной скоростемерной ленте, которая после окончания испытаний хранится в паспорте скоростемера до следующих испытаний.

Каждый скоростемер должен иметь технический паспорт, который хранится в депо. В паспорте записывается номер скоростемера, даты поступления прибора в ремонт, выхода из ремонта и постановки на локомотив, количество километров, пройденных до ремонта, характер выявленных неисправностей, сведения о замене деталей скоростемера на новые, результаты ведомственной поверки.

Заводской ремонт скоростемеров и их приводов проводят на локомотиворемонтных заводах при заводском ремонте локомотивов, но не реже одного раза в шесть лет. В необходимых случаях заводской ремонт скоростемеров проводят в дорожных мастерских по ремонту скоростемеров.

2.3.2. Поверка локомотивных скоростемеров

Локомотивные скоростемеры как средства измерения, влияющие на обеспечение безопасности движения, входят в сферу Государственного контроля и должны подвергаться поверке.

Поверку могут проводить не только территориальные органы Госстандарта России, но и аккредитованные на право поверки метрологические службы организаций МПС и их работники, имеющие удостоверение на право ведомственной поверки скоростемеров.

Поверка — это определение метрологическим органом погрешностей средств измерений и приборов с целью установления степени их пригодности.

Поверку проводят в соответствии с указаниями МПС РД32 ЦТ21-89 на стендах, рекомендованных Госстандартом, прошедших метрологическую аттестацию в органах Государственной или ведомственной метрологической службы.

При проведении поверки контролируются следующие операции: четкость километровых наколов и запись на скоростемерной ленте регистрируемых параметров; возвращение стрелки указателя скорости к нулевой отметке. Невозвращение стрелки к нулевой отметке не должно превышать цены деления шкалы.

2.3.3. Погрешность показаний скорости

Определение основной погрешности показаний скорости проводят в восьми равномерно распределенных точках диапазона измерения скорости. Для скоростемеров с пределом измерения 150 км/ч — при значениях скорости 10, 20, 40, 60, 80, 100, 120, 140 км/ч. Для скоростемеров с пределом измерения 225 км/ч — при значениях скорости 10, 20, 40, 80, 100, 160, 180, 210 км/ч.

Допустимые значения основной погрешности показаний скорости по всем восьми точкам не должны превышать 2,25 км/ч для скоростемеров с пределом измерения скорости 150 км/ч. Для скоростемеров с пределом измерения скорости 225 км/ч — 3,3 км/ч, что не превышает ±1,5 % верхнего предела измерений. В диапазоне 0—5 км/ч погрешность не нормируется.

2.3.4. Погрешность регистрации скорости

Основную погрешность регистрации скорости на ленте находят как отношение разности показаний действительного значения линейной скорости, воспроизводимой стендом, и зарегистрированной скорости на ленте к верхнему значению шкалы, выраженное в процентах. Основная погрешность регистрации скорости не должна превышать ±3,0 % от верхнего предела измерений: ±4,5 км/ч, что соответствует 1,2 мм на ленте для скоростемеров с пределом измерения 150 км/ч, а для скоростемеров с пределом измерения 225 км/ч — ±6,6 км/ч, 1,1 мм на ленте.

При измерении скорости на скоростемерной ленте за нулевую линию принимается линия километровых наколов.

2.3.5. Погрешность сигнализации скорости

Основную погрешность сигнализации контролируемых скоростей при всех значениях контролируемых скоростей, установленных на дорогах, определяют следующим образом. Фиксируют момент замыкания и размыкания контактов. Основная погрешность сигнализации скоростей не должна превышать 3,8 км/ч для скоростемеров с пределом измерения 150 км/ч и 5,5 км/ч для скоростемеров с пределом измерения 225 км/ч, что не превышает ±2,5 % от верхнего предела измерений.

2.3.6. Изменения показаний скорости

Вариацию показаний скоростей скоростемеров определяют как наибольшую разность между показаниями, соответствующими одному и тому же значению измеряемой скорости, полученному при приближении к нему от меньших значений к большему и от больших значений к меньшему.

Вариация показаний скоростемера не должна превышать абсолютное значение предела погрешности показаний ±1,5 %. Для скоростемеров с пределом измерений 150 км/ч вариация показаний не более ±2,5 км/ч, а для скоростемеров с пределом измерений 225 км/ч — не более ±3,3 км/ч. Скоростемеры, отвечающие этим условиям, считают выдержавшими поверку.

2.3.7. Амплитуда колебаний стрелки

Амплитуду колебаний стрелки указателя скорости скоростемеров определяют визуально. Скоростемеры считают выдержавшими поверку, если амплитуда колебаний стрелки указателя скорости не превышает половины цены деления шкалы, что соответствует ±1,5 % от верхнего предела измерений.

2.3.8. Погрешность регистрации 20-километрового отрезка пути

Основную погрешность регистрации 20-километрового отрезка пути определяют на стенде имитацией пробега локомотивом 20 км пути и записью на ленте длиной 100 ± 2 мм. Снимают показания с образцового счетчика пути и со скоростемерной ленты перед началом пробега данного участка и по окончании пробега данного участка.

Скоростемеры считают выдержавшими поверку, если разность между зарегистрированным пробегом и показанием образцового счетчика не превышает ±0,4 км.

2.3.9. Погрешность регистрации давления

Основную погрешность регистрации давления определяют при повышении и понижении давления ступенями по 0,5 кгс/см² в следующей последовательности: 3,5; 4,0; 4,5; 5,0; 5,5; 6,0 кгс/см² для индикаторов тормозного давления старой конструкции и дополнительно: 6,5; 7,0; 7,5; 8,0 кгс/см² для индикаторов тормозного давления новой конструкции.

За нулевую линию отсчета давления принимают линию регистрации скорости 50 км/ч для ленты с максимальной скоростью 150 км/ч и линию скорости 80 км/ч для ленты с максимальной скоростью 225 км/ч.

Скоростемеры считают выдержавшими поверку, если допускаемая погрешность не превышает ±0,15 кгс/см² (0,5 мм) для индикаторов тормозного давления старой конструкции и ±0,2 кгс/см² (0,6 мм) для индикаторов тормозного давления новой конструкции, что не превышает ±2,5 % верхнего предела измерений. В диапазоне от 0 до 3 кгс/см² погрешность не нормируется.

2.3.10. Погрешность регистрации минут

Погрешность регистрации 30-минутного интервала времени определяют сравнением зарегистрированного промежутка времени с показаниями секундомера. Началом отсчета считается момент падения минутной рейки.

Результат поверки считается удовлетворительным, если разность между зарегистрированным промежутком времени и показаниями секундомера не превышает ±30 с (±0,5 мм по ленте).

При положительных результатах ведомственной поверки скоростемера производятся отметки о его пригодности в журнале ремонта и во вкладыше паспорта с постановкой клейма ведомственной поверки на правой боковой стенке корпуса скоростемера. Крышку контактного устройства и индикатор тормозного давления пломбируют так, чтобы исключить возможность доступа внутрь прибора без повреждения пломбы.

Скоростемеры, не прошедшие ведомственную поверку, к применению не допускаются.

Главы книги

Глава 1. Устройство ЗСЛ-2М · Глава 3. Расположение и масштаб записей

← Назад к списку

Обсуждение материала

Комментарии

Комментариев пока нет. Вы можете начать обсуждение.
