Полный текст главы 1. Л. Е. Венцевич, «Локомотивные скоростемеры и расшифровка скоростемерных и диаграммных лент», М.: УМК МПС России, 2002, печатные с. 10–42. Текст и числовые таблицы сверены с постраничными сканами. Рисунки 1–16 взяты из издания. Технические нормы и инструкции описывают состояние на момент выхода книги; для практической работы используйте действующие документы.
1.1. Общая схема устройства скоростемера ЗСЛ-2М

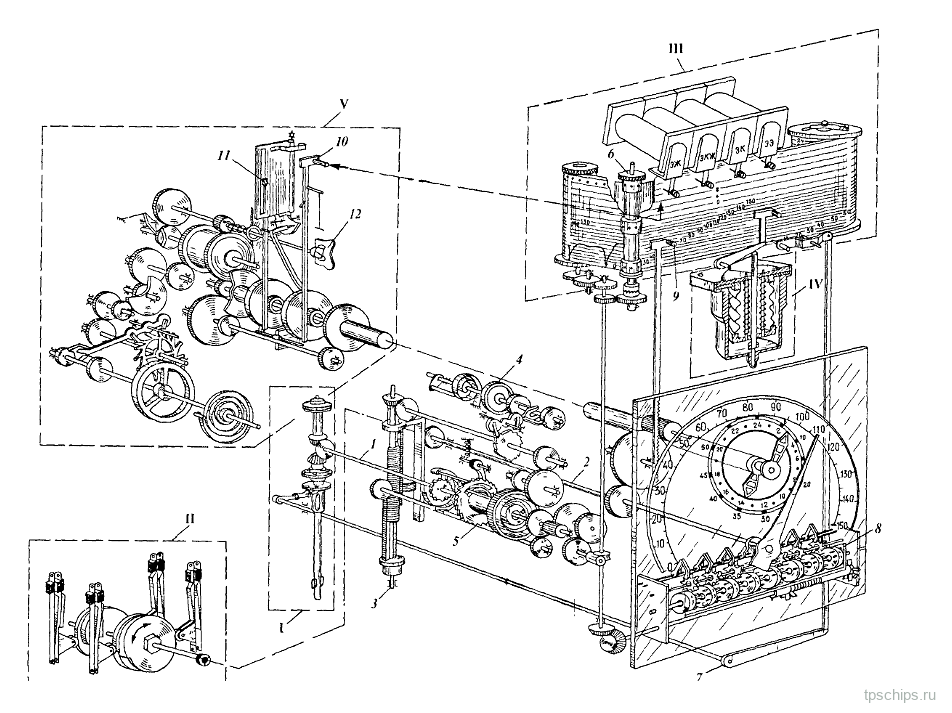

Устройство механического локомотивного скоростемера ЗСЛ-2М показано на рис. 1, 2 (см. вкладки). Обозначение узлов и деталей скоростемера на этих рисунках одинаковое, на рисунках можно обнаружить те изменения, которые вносились в конструкцию скоростемера при модернизации.


Приводной вал скоростемера с реверсивным устройством (I на рис. 1, 2) получает вращение от колеса локомотива через редукторный привод. На приводном валу имеется реверсивное устройство, которое независимо от направления вращения колеса передает одностороннее вращение основной оси скоростемера 1 (рис. 1).
От основной оси скоростемера через систему шестерен передается вращение измерителю скорости, механизму подзавода, лентопротяжному механизму и счетчику километров.
От приводного вала работает механизм регистрации направления движения.
От измерителя скорости через систему зубчатых передач вращение передается к оси стрелки указателя скорости скоростемера 2 и контактного устройства II (рис. 1, 2).
Часовой механизм скоростемера V (рис. 2), регистрирующее устройство III, индикатор тормозного давления IV являются отдельными узлами скоростемера, работа которых отображается на скоростемерной ленте записями соответствующих писцов.
На рис. 1 показано расположение пяти электромагнитов с соответствующими писцами, которые фиксируют положение электромагнита электропневматического клапана (ЭПК), системы автоматического управления тормозами (САУТ) и трех огней (желтого, желтого с красным, красного) локомотивного светофора. Пятый электромагнит расположен на месте, где находилась сигнальная лампа предельной скорости. Скоростемеры с пятью электромагнитами ставятся только на локомотивы и МВПС, оборудованные системой автоматического управления тормозами.
Механизм скоростемера заключен в корпус, имеющий с лицевой стороны застекленные окна, через которые можно наблюдать циферблаты указателя скорости и часов, а также контролировать подачу скоростемерной ленты. В верхней части скоростемера размещается регистрирующее устройство III (рис. 1, 2), служащее для записи показаний на ленте скоростемера. С нижней стороны к корпусу скоростемера крепится индикатор тормозного давления IV (рис. 1, 2), его привод к рейке соответствующего писца закрыт крышкой кожуха, крышка пломбируется. С задней стороны скоростемера на шарнире крепится крышка, которая закрывает контактное устройство II (рис. 1, 2), эта крышка пломбируется.
Регистрирующее устройство закрывается откидной крышкой, имеющей натяжной замок. Открыв крышку, можно производить смену скоростемерной ленты и замену писцов. Замок откидной крышки был приспособлен для опломбирования, это было необходимо, когда скоростемерная лента ставилась и снималась специальным работником, а не машинистом, как это делается в настоящее время. Пломба устанавливается на передней стенке корпуса скоростемера, для чего один винт передней стенки имеет отверстие для навешивания пломбы.

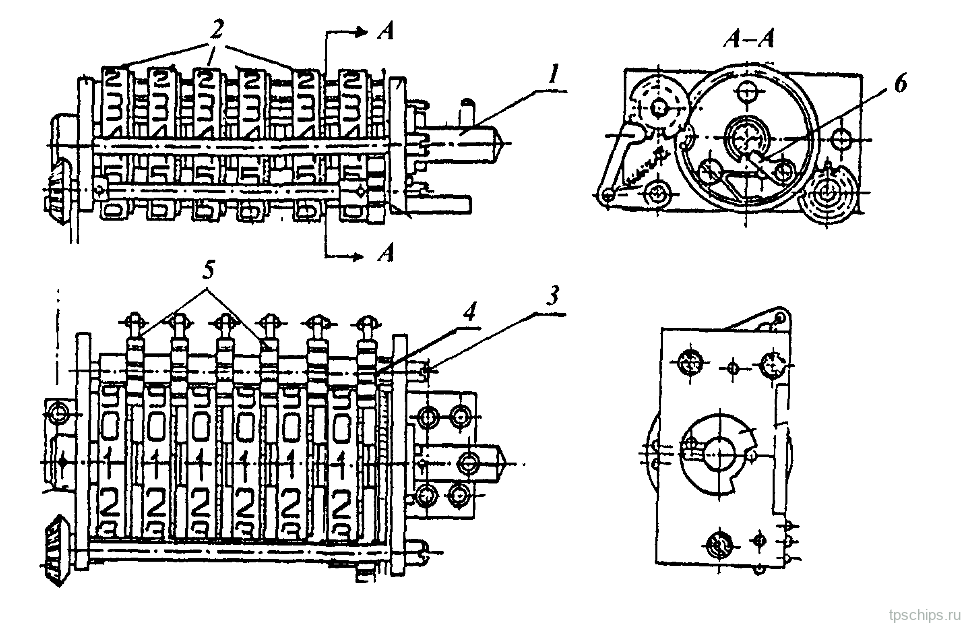

На рис. 2 приведена схема расположения счетчика километров, имевшего барабаны рейсовой группы. Описание работы счетчика километров скоростемера ЗСЛ-2М приведено ниже.
1.2. Приводной вал с реверсивным устройством
Приводной вал с реверсивным устройством получает вращение от колеса локомотива через редукторный привод. Привод локомотива должен вращать приводной вал скоростемера по ходу часовой стрелки (если смотреть на скоростемер и схему сверху) при переднем ходе и против часовой стрелки при заднем ходе. При этом 30 оборотов приводного вала должны соответствовать 1 км пройденного локомотивом пути, а 0,016 об/с приводного вала — скорости движения локомотива 2 км/ч. Это соотношение должно быть обеспечено при установке скоростемера на локомотивы любых серий и от любых диаметров колес ходовой части локомотива путем подбора требуемого передаточного отношения редуктора.

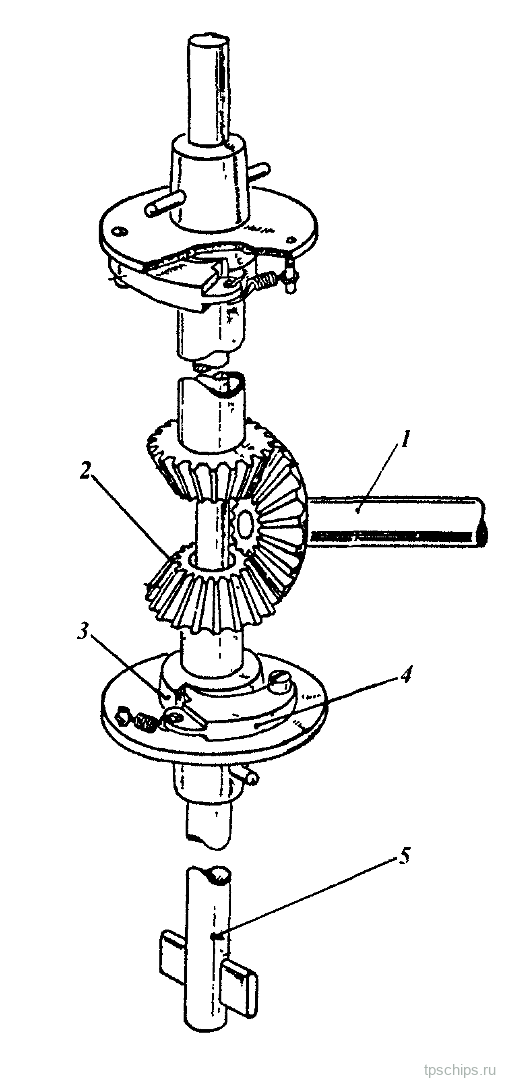

На приводном валу (рис. 3) имеется реверсивное устройство, которое независимо от направления вращения вала передает одностороннее вращение основной оси скоростемера. Реверсивное устройство выполнено в виде двух конических шестерен, свободно сидящих на валу. На ступицах шестерен имеются храповые вырезы, направленные в противоположные стороны.

Ступицы конических шестерен прилегают к торцам дисковых втулок реверса, жестко посаженных на валу. На торцах втулок шарнирно укреплены «собачки» 4, подтягиваемые к ступицам конических шестерен пружинами. Зубья «собачек» направлены в сторону зацепления с храповыми вырезами 3 на ступицах конических шестерен.
При вращении приводного вала 5 против часовой стрелки, что соответствует заднему ходу локомотива, «собачка» нижней втулки проскакивает по храповому вырезу на ступице нижней конической шестерни, а «собачка» верхней втулки упирается в храповой вырез на ступице верхней конической шестерни и, вращая ее по часовой стрелке, приводит в движение ось скоростемера 1 в направлении против часовой стрелки.
При вращении приводного вала по часовой стрелке, что соответствует переднему ходу локомотива, нижняя коническая шестерня зацепляется «собачкой» и, вращаясь вместе с валом, сообщает вращение оси скоростемера, направленное также против часовой стрелки, как и в предыдущем случае, а «собачка» верхней втулки будет проскакивать по храповому вырезу на ступице верхней конической шестерни.
1.3. Измеритель скорости

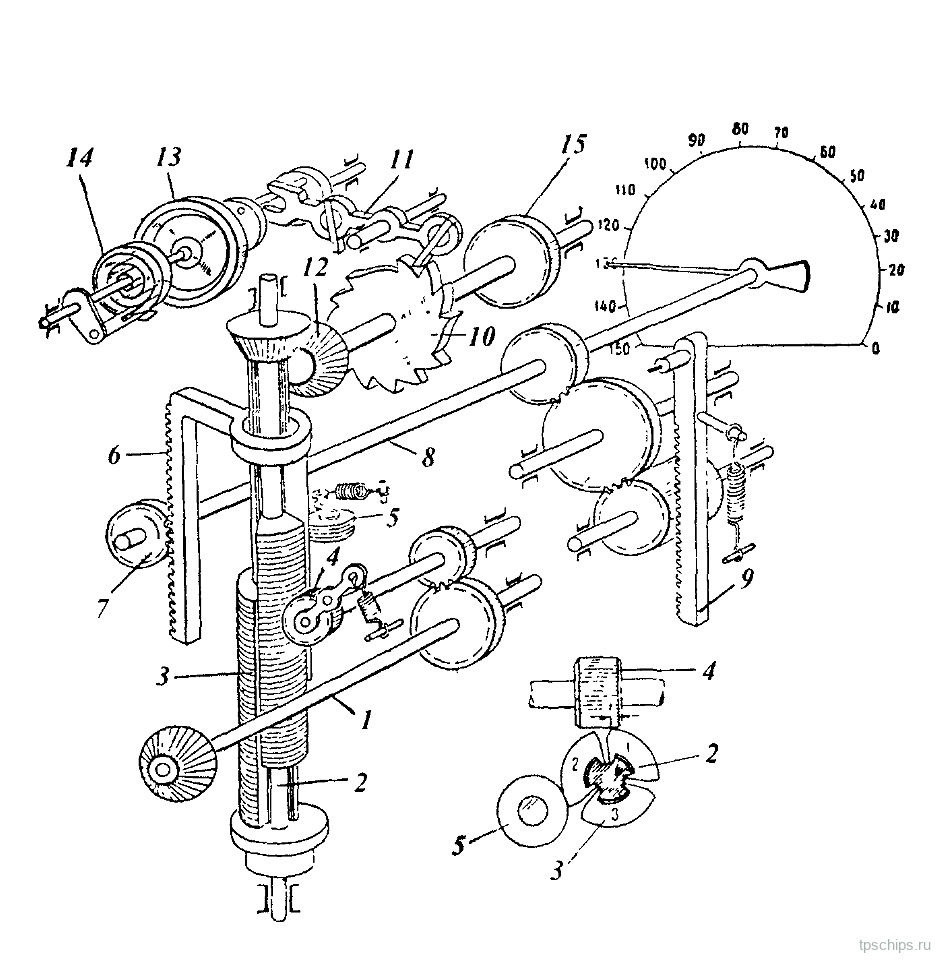

Измеритель скорости (рис. 4) измеряет и дает показание средней скорости движения локомотива за каждую прошедшую секунду. Измеритель скорости является основным узлом скоростемера и состоит из:

сегментного устройства;
часового хода измерителя скорости;
механизма подзавода.
Сегментное устройство предназначено для измерения пройденного пути, а часовой механизм — для измерения времени. Совместная работа сегментного устройства и часового механизма обеспечивает измерение пройденного пути за секунду, т.е. измерение скорости движения локомотива. Механизм подзавода предназначен для передачи часовому ходу необходимого вращающего момента и при движении локомотива обеспечивает постоянную работу хода.
Сегментное устройство состоит из вертикально расположенного шлицевого валика 2 с сегментами 3. Шлицевой валик выполнен с тремя продольными канавками — шлицами. По шлицевому валику, в обхват кромок шлицев, независимо один от другого перемещаются три сегмента, имеющие на наружной поверхности специальную нарезку.
На горизонтальной оси расположен ведущий ролик 4, который также имеет специальную нарезку и постоянно находится в зацеплении с одним из сегментов. Ведущий ролик получает вращение от основной оси скоростемера, причем скорость его вращения пропорциональна скорости движения локомотива.
При вращении ведущего ролика сегмент, находящийся с ним в зацеплении, поднимается по вертикали. Максимальный подъем сегмента за одну секунду равен 40 мм, что соответствует 75 об/мин приводного вала скоростемера или скорости движения локомотива 150 км/ч.
На верхнем конце шлицевого валика жестко посажена коническая шестерня, сцепляющаяся с шестерней часового хода 12, который обеспечивает постоянную скорость вращения шлицевого валика (1 оборот за 3 секунды). Под углом 120° к ведущему ролику расположен фиксирующий ролик 5, постоянно находящийся в зацеплении с одним из сегментов.
В состоянии покоя сегменты находятся в крайнем нижнем положении и поддерживаются опорной шайбой.
При вращении шлицевого валика вместе с ним вращаются сидящие на нем сегменты. За один оборот шлицевого валика сегменты будут занимать следующие положения.
В первую секунду один из сегментов, находящийся в этот момент в зацеплении с ведущим роликом, поднимается на высоту, соответствующую средней скорости движения локомотива.
За вторую секунду первый сегмент сцепляется с фиксирующим роликом и удерживается последним в поднятом положении, а ведущий ролик поднимает второй сегмент.
В третью секунду первый сегмент выходит из зацепления с фиксирующим роликом и под действием собственного веса падает вниз, второй сегмент сцепляется с фиксирующим роликом, а третий сегмент поднимается ведущим роликом.
В четвертую секунду начинается повторение цикла, т.е. в зацепление с ведущим роликом вступает первый сегмент, третий сегмент удерживается фиксирующим роликом в поднятом положении и т.д.
Для указания скорости движения локомотива на циферблате скоростемера имеется следующее устройство.
На шлицевой валик надет специальный шарикоподшипник, прилегающий к верхним торцам сегментов. К поводку шарикоподшипника прикреплена зубчатая рейка 6, связанная с осью указателя скорости зубчатым колесом 7. На конце оси посажена стрелка указателя скорости.
При подъеме сегмента последний поднимает шарикоподшипник с рейкой и, вращая колесо, сидящее на оси указателя скорости, поворачивает ось на угловую величину, соответствующую значению скорости в километрах в час.
Рейка записи скорости получает движение от оси указателя скорости через систему зубчатых передач, что гарантирует соответствие регистрации на ленте показаниям скорости по шкале циферблата скоростемера.
Часовой ход измерителя скорости (рис. 4) предназначен для вращения шлицевого валика с постоянной скоростью и для обеспечения мгновенных переходов сегментов с ведущего на фиксирующий ролик.
Для регулирования скорости вращения валика служит часовой ход, баланс которого 13 имеет период колебаний 0,333 с, что обеспечивает строго постоянную скорость вращения шлицевого валика с сегментами со скоростью 1 оборот за 3 секунды.
Часовой ход состоит из импульсного колеса 10, анкерной вилки 11 и баланса 13, на оси которого имеются импульсная и предохранительная рольки, а также спираль 14.
Работа хода происходит следующим образом.
Импульсное колесо под воздействием заводной пружины, стремясь повернуться, толкает анкерную вилку, которая своей хвостовой частью передает толчок (импульс) штифту, укрепленному на импульсной рольке баланса. Баланс, получив толчок, вращается и закручивает спираль. При раскручивании спирали сила ее упругости заставляет баланс вращаться в обратном направлении и своим импульсным штифтом поворачивать анкерную вилку. Последняя получает очередной толчок импульсного колеса и передает его балансу.
Эти движения закономерно повторяются.
Полное закручивание и раскручивание баланса во времени определяет период колебания последнего и, будучи величиной постоянной, характеризует данный ход.
Для предохранения от произвольного поворота анкерной вилки служит предохранительная ролька. Вырез на предохранительной рольке строго сцентрирован с импульсным штифтом.
Для ограничения величины западания палет анкерной вилки за зубья импульсного колеса служат ограничительные штифты, установленные на плате.
От обычных часовых механизмов часовой механизм измерителя скорости отличается следующим:
цикл его работы равен 3 секундам;
из 15 зубьев на импульсном колесе рабочими являются только 9 (еще три зуба вырезаны и три не участвуют в работе). Такая конструкция импульсного колеса необходима для получения больших проскоков в момент перехода сегментов с ведущего на фиксирующий ролик;
отсутствует угол притяжки благодаря наличию специальных скосов на палетах анкерной вилки, что необходимо для обеспечения самоспуска, т.е. начала работы хода без воздействия извне;
заводной механизм имеет постоянно заведенную пружину и периодически дополнительно подзаводится от основной оси скоростемера.

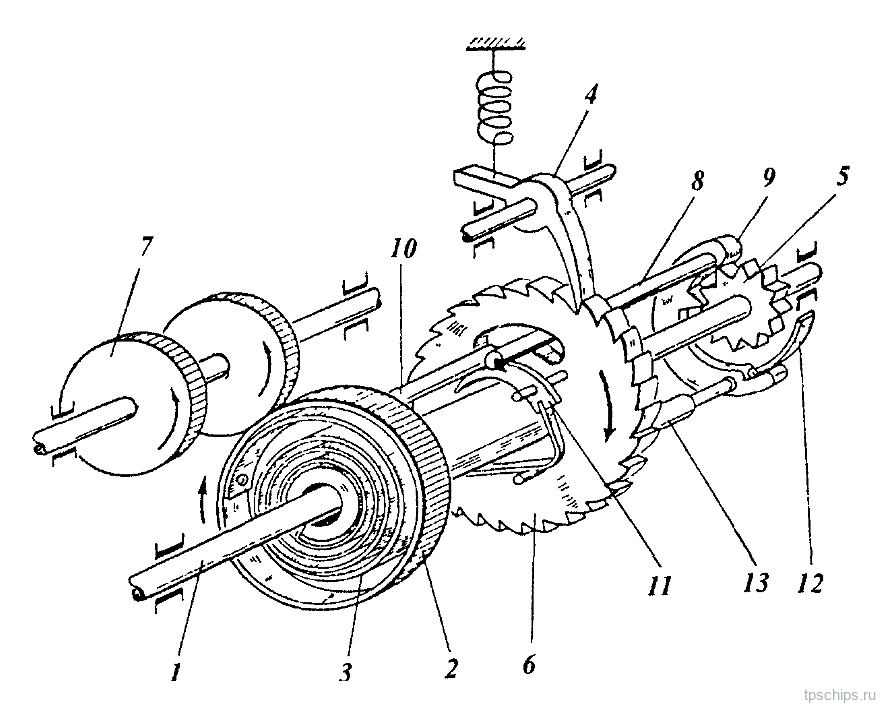

Механизм подзавода (рис. 5) работает следующим образом. Ось 1 с жестко насаженной на нее звездочкой 5 приводится во вращение от приводного вала скоростемера. Вместе со звездочкой во вращение приводится крайняя «собачка» 9, прижимаемая к звездочке пружиной 12. Крайняя «собачка» закреплена на колонке, укрепленной на плоскости храпового колеса. Храповое колесо 6, в свою очередь, свободно посажено на ось.

При вращении оси приводится во вращение звездочка, поворачивающая крайнюю «собачку», а вместе с ней и храповое колесо, запираемое от самоспуска пружины внешней «собачкой» 4.
Пружина механизма подзавода внешним зацепом укреплена к телу барабана. Внутренний зацеп пружины входит в прорезь ступицы храпового колеса.
Пружина имеет предварительный завод на 1—3 оборота. При вращении колеса пружина дополнительно подзаводится на один оборот (рабочий завод).
Подзавод продолжается до полного оборота звездочки, после чего звездочка расцепляется с крайней «собачкой». Для этого барабан на торцевой стороне несет палец 10, взаимодействующий с пальцем крайней «собачки», а храповое колесо несет блокировочную «собачку» 11. Блокировочная «собачка» имеет вырез, которым она заходит в вырез в пальце.
При расцеплении звездочки и крайней «собачки» палец крайней «собачки» западает в вырез блокировочной «собачки», чем осуществляется блокировка, т.е. предотвращается случайное сцепление «собачки» со звездочкой.
С этого момента пружина, раскручиваясь, приведет барабан во вращение, и, когда барабан повернется на один оборот, палец отожмет блокировочную «собачку» и освободит крайнюю «собачку», которая под действием пружины снова войдет в зацепление со звездочкой.
Начинается новый цикл подзавода.
Усилие пружины через барабан 2 передается на зубчатое колесо, приводящее во вращение пару конических зубчатых колес и шлицевой валик.
1.4. Регистратор направления движения

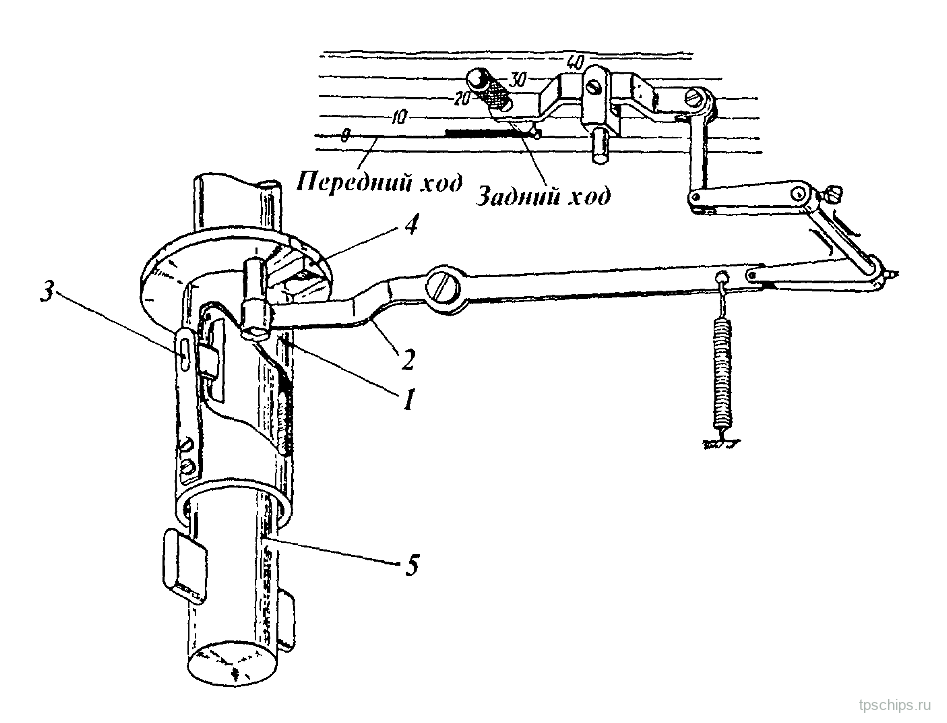

Регистратор направления движения (рис. 6) предназначен для отметки на скоростемерной ленте пути, пройденного локомотивом задним ходом.

На приводном валу скоростемера 5 помещена втулка с фиксатором 1. При вращении вала по часовой стрелке втулка остается неподвижной, а при вращении вала против часовой стрелки — вращается вместе с ним.
Фиксатор имеет зуб 3, прижимаемый пружиной к приводному валу. На уровне зуба фиксатора на валу находится продольный паз, скошенный в одну сторону. При заднем ходе локомотива, когда вал вращается против часовой стрелки, зуб фиксатора входит в паз вала и сцепляет втулку с валом. При переднем ходе локомотива, когда приводной вал вращается по часовой стрелке, зуб фиксатора проскакивает по пазу, благодаря чему втулка остается неподвижной.
В верхней части втулки имеется зуб 4, который своей плоской гранью упирается в палец коромысла 2, помещенного на задней плате основного механизма скоростемера. При вращении приводного вала против часовой стрелки втулка с фиксатором начинает вращаться и наклонной плоскостью своего зуба 4 отводит вниз палец коромысла 2 один раз при каждом обороте.
Другим своим концом коромысло с помощью рычагов и тяги соединено с держателем писца направления движения (заднего хода). Писец направления движения установлен на уровне нулевой линии регистрации скорости на скоростемерной ленте.
При движении локомотива вперед втулка не вращается и запись на скоростемерной ленте получается в виде прямой тонкой линии. При движении локомотива задним ходом писец наносит на ленте зигзагообразную линию. Высота зубцов линии записи 2 мм. Количество зубцов на 1 мм длины ленты — 6.
Таким образом, на ленте при заднем ходе локомотива практически получается запись в виде сплошной жирной полосы, шириной около 2 мм. Отметка направления движения на ленте сдвинута относительно записи скорости и минут на 20 мм вправо, так как писец направления движения отстоит от писцов скорости и минут на эту величину.
1.5. Часы скоростемера

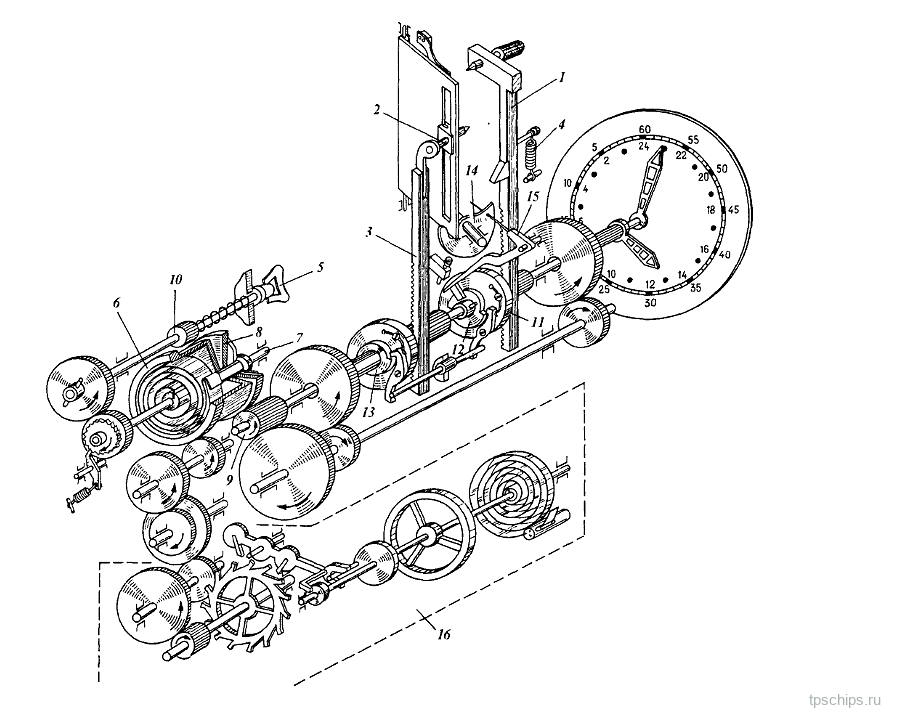

Часовой механизм скоростемера (рис. 7, вкладка) предназначен для определения времени по циферблату и регистрации времени на скоростемерной ленте.

Часы скоростемера регистрируют время как в пути следования, так и на стоянках локомотива. Часовой механизм скоростемера представляет собой самопишущие часы, действующие независимо от остальных узлов скоростемера. Часы показывают время по 24-часовому исчислению. Часовой циферблат имеет оцифровку через каждые 2 часа, минутный — через 5 минут.
Источником энергии часового механизма является заводная пружина, заключенная в корпус барабана. Завод пружины ручной. Полный завод пружины рассчитан на обеспечение непрерывной работы часового механизма в течение 30 ч.
Ход часов конструктивно выполнен в виде приставного механизма 16, собранного на самостоятельной пластине.
Период колебания баланса приставного хода часов равен 0,4 секунды.
Диапазон регулировки обеспечивает нормальную работу часов при различных температурных условиях от −20 до +45 °С.
Заводной барабан. В отличие от общепринятых конструкций барабанов бытовых часов заводной барабан часов скоростемера 6 несет на себе фрикционно посаженное колесо, постоянно прижатое к телу барабана тарельчатой пружиной.
Это колесо имеет одинаковое число зубьев с зубчатым венцом барабана и выполняет две функции:
передает усилия заводной пружины на стрелки и регистраторы времени;
служит для перевода стрелок, т.е. для установки всех элементов регистрации по действительному времени.
Внутри корпуса барабана помещена заводная пружина, которая закреплена внешним концом при помощи пластины за зацеп, укрепленный на стенке корпуса, а внутренним концом — за зацеп на валу барабана.
На внешнем конце вала посажено заводное колесо, соединенное с храповым, предназначенным для запирания заведенной пружины от самоспуска при помощи «собачки».
Энергия заведенной пружины передается от зубчатого венца барабана через систему зубчатых колес к часовому ходу, обеспечивающему за счет постоянной величины периода колебаний баланса строго постоянную скорость движения барабану, а следовательно, стрелкам часов и рейкам, регистрирующим время на скоростемерной ленте.
Завод часов и перевод стрелок производится одним ключом 5. При заводе ключ вращается по часовой стрелке. Для перевода стрелок ключ надо оттянуть на себя до упора и вращать также по часовой стрелке. С переводом стрелок одновременно переводится минутная рейка 1 и рейка накола часов 3.
При оттяжке ключа на себя заводная шестерня расцепляется с заводным колесом, а триб входит в зацепление с колесом на барабане часов. Вращением ключа преодолевается усилие трения фрикционно посаженного колеса, а следовательно, вся система зацеплений, связанная с этим колесом, передвигается до установки стрелок на требуемое время.
Перевод стрелок следует производить плавно поворотом ключа и только по часовой стрелке.
1.6. Устройство для записи и отметок времени на скоростемерной ленте
Механизмы записи минут и отметок часов имеют две зубчатые рейки. Рейка записи минут 1 (см. рис. 7) имеет в своей верхней части держатель с писцом. Рейка отметки часов 3 поводком, укрепленным к ее верхней части, передвигает ползунок с иглой по пазу рамки в верхней регистрирующей части скоростемера.
Движение рейке записи минут передается от двойного кулачка 12 с зубом, жестко связанного с минутным трибом 9. Рейка записи минут соединена с двойным кулачком при помощи регистратора получасов 11, который предназначен для подъема рейки по вертикали на высоту 30 мм.
Регистратор получасов 11 представляет собой колесо с диском, на плоскости которого размещена «собачка» с пружиной, толкающей «собачку» в сторону зацепления со срезом кулачка.
В момент подъема рейки регистратор получасов находится в зацеплении с одним из срезов двойного кулачка. Подъем рейки происходит до соприкосновения хвостовой части «собачки» с неподвижным упором, укрепленным на плате.
При соприкосновении хвостовика «собачки» с упором происходит постепенное расцепление регистратора получасов с кулачком, а при максимальном подъеме рейки произойдет моментальное отключение регистратора со спадом рейки в крайнее нижнее положение. При этом регистратор получасов, увлекаемый рейкой, быстро повернется в сторону, обратную движению подъема, до соприкосновения зацепа «собачки» со вторым срезом двойного кулачка, тем самым обеспечив повторный цикл получасового подъема рейки записи минут.
Рейку подъема иглы накола часов приводит в движение однозубый кулачок 13, жестко связанный с колесом.
Колесо с кулачком свободно посажено на оси минутного триба 9 и через понижающую обороты зубчатую передачу вращается с постоянной скоростью, равной скорости вращения колеса, несущего часовую стрелку, т.е. совершает 1 оборот за 24 часа.
Часовая рейка также связана с кулачком посредством регистратора суток, назначение и работа которого аналогичны назначению и работе регистратора получасов. Единственное различие заключается в том, что регистратор суток срабатывает не 48, а только 1 раз в сутки в границах от 15-й до 50-й минуты первого часа следующих суток по показаниям стрелок на циферблате часов скоростемера.
Для осуществления накола часов на скоростемерной ленте используется энергия падающей рейки записи минут. При этом зуб, вмонтированный в тело минутной рейки, ударяет по кулачку накола часов 14, который, поворачиваясь, резко толкает рамку с ползунком накола в сторону скоростемерной ленты. Игла ползунка производит отметку (прокол) данного часа времени на ленте.
Для того чтобы часовая отметка производилась только один раз в час, а не при каждом получасовом спаде минутной рейки, предусмотрен специальный рычаг отвода накола 15, который, взаимодействуя с зубом двойного кулачка, выводит кулачок накола из соприкосновения с зубом на минутной рейке в момент ее получасового спада.
При спаде минутной рейки в момент отметки целых часов рычаг отвода накола остается неподвижным и обеспечивает соприкосновение зуба минутной рейки с кулачком накола часов в момент ее спада.
По окончании суток (после отметки на ленте 24-часового прокола) часовая рейка спадает в нижнее положение, увлекая за собой ползунок с иглой для подготовки к отметке первого часа следующих суток.
Установка часовой и минутной стрелок производится в строгом соответствии с моментами срабатывания регистраторов получасов и суток, т.е. моментами спада реек, что обеспечивает согласованность отметок времени на ленте с показаниями по циферблату часов.
Для регулировки часов на точность хода имеется обычный градусник. Поворот градусника на одно деление дает изменение суточного хода примерно на 3,5 минуты.
1.7. Регистрирующий механизм

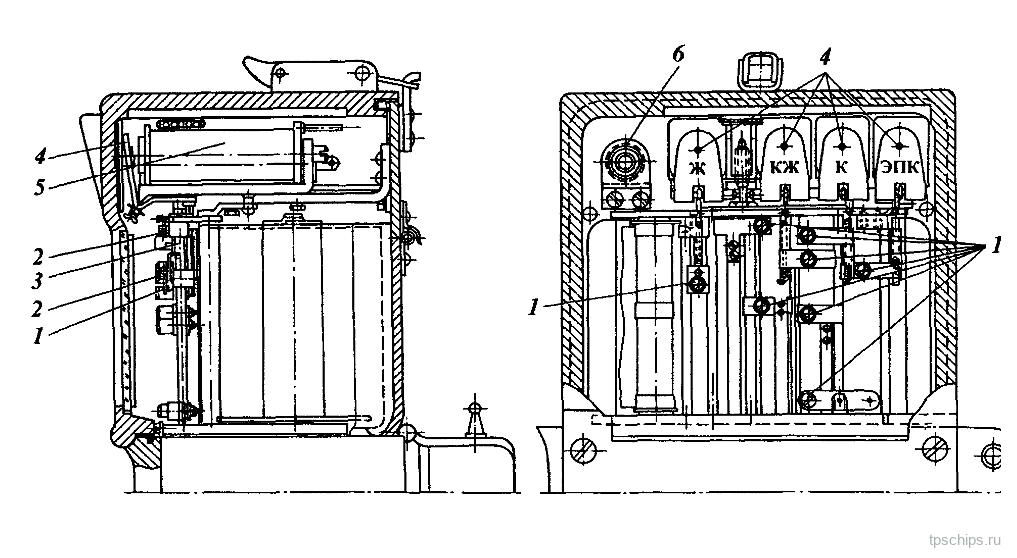

Регистрирующий механизм (рис. 8) включает в себя лентопротяжный механизм и устройство для записи на ленте: писцы 1, писцедержатели, рейки, систему их привода, толкатели 3, пружины 2, а также электромагнитные реле 5, включение и выключение которых зависит от показания огней локомотивного светофора и положения электропневматического клапана (ЭПК).

Регистрирующий механизм расположен в верхней части скоростемера и укреплен на плате. Для удобства обслуживания регистрирующий механизм закрыт откидной крышкой, которая запирается специальным замком. Крышка соединена с корпусом при помощи шарнира и имеет резиновые уплотнения в местах разъема для предохранения механизма от попадания пыли.
Для наблюдения за работой регистрирующего механизма в передней стенке откидной крышки имеется застекленное окно, через которое видны писцы, писцедержатели, лентопротяжный валик и скоростемерная лента.
1.8. Устройства для записи параметров автоматической локомотивной сигнализации непрерывного действия (АЛСН)
К этим устройствам относятся электромагнитные реле (четыре или пять) (см. рис. 1 и 8), с приводами от них к соответствующим писцам (см. рис. 8). Писцы 1 электромагнитных реле фиксируют положение электропневматического клапана (ЭПК-150), показание трех огней локомотивного светофора (желтого, желтого с красным, красного), а при наличии пятого реле — положение системы автоматического управления тормозами (САУТ).
Показание огней локомотивного светофора, положение ЭПК и САУТ регистрируют писцы, которые возвращаются в исходные положения специальными пружинами 2, когда катушки электромагнитных реле обесточены.
Ход писцов ограничен и составляет 2—2,8 мм.
Тяги держателей писцов снабжены толкателями 3, упирающимися в якори электромагнитов. Якорь электромагнита через толкатель изменяет положение писца, который производит запись на скоростемерной ленте.
Соединение электрических цепей устройства для записи параметров АЛСН и контактного устройства скоростемера осуществляется при помощи гибкого кабеля с разъемным штепсельным соединением.
Устройства АЛСН связаны со скоростью движения локомотива через контактное устройство скоростемера.
1.9. Писец
Записи на скоростемерной ленте производятся металлическим стержнем, диаметр которого равен 0,8 мм. В начальный период эксплуатации скоростемеров типа СЛ-2 стержни писцов изготавливались из свинцово-сурьмянистого сплава (свинец — 85 %, олово — 10 %, сурьма — 5 %), но они быстро изнашивались. Поэтому в дальнейшем перешли на более твердый латунный сплав (сплав меди и цинка).

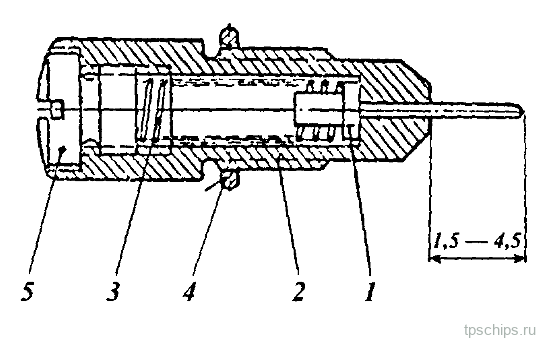

Писец (рис. 9) состоит из корпуса 2, в котором находятся стержень 1, пружина 3 и винт 5. Для предохранения от самовыворачивания писца из писцедержателя на его корпусе надета пружинная шайба 4. При недостаточном усилии нажима стержня писца или некачественном покрытии ленты линии записи на скоростемерной ленте едва различимы.

Предварительное натяжение пружины и выход стержня из корпуса писца должны быть строго определенной величины. При отклонении от этих величин нарушается четкость записи на скоростемерной ленте.
Увеличение выхода стержня из корпуса писца приводит к повреждению скоростемерной ленты и к изгибу стержня.
Увеличение жесткости пружины сверх нормальной неизбежно влечет либо зависание реек, либо разрыв скоростемерной ленты стержнем писца.
Пружина писца изготавливается из проволоки диаметром 0,2 мм. Высота 10 витков пружины в свободном состоянии 8,3 мм.
Нормальный выход стержня из корпуса нового писца составляет 4,5 мм, а изношенного — 1,5 мм.
Усилие нажима нового стержня писца должно быть 60⁺⁵ гс, а изношенного — 25 гс.
При взаимном движении писцов и скоростемерной ленты на ней должен оставаться четкий след в виде линий. На стержнях писцов не должны оставаться частицы бумаги или нанесенного на нее покрытия.
1.10. Контактное устройство скоростемера

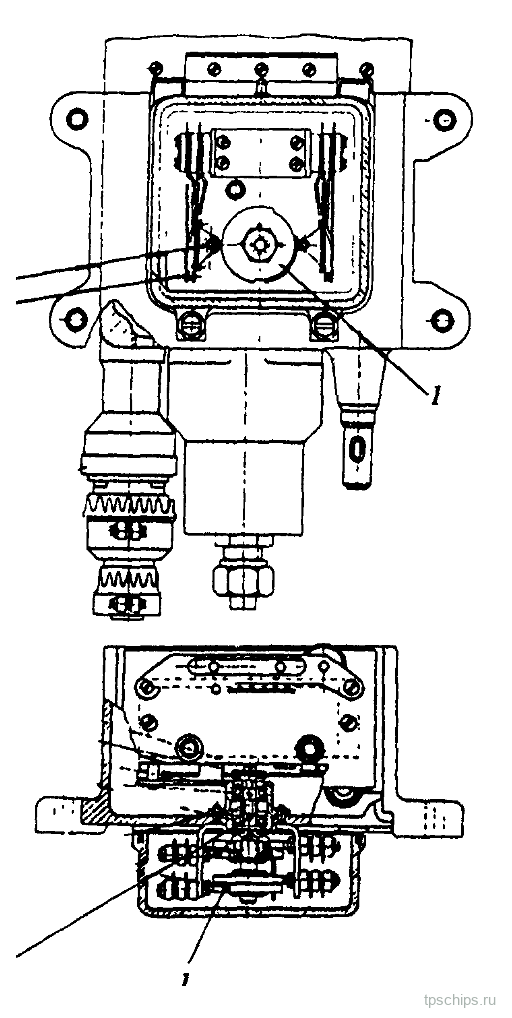

Контактное устройство (рис. 10) служит для осуществления автоматического контроля скорости при проследовании путевых светофоров с желтым или красным огнями, а также для периодической проверки бдительности при желтом, желтом с красным, белом огнях локомотивного светофора.

Контактное устройство крепится с задней стороны к корпусу скоростемера, состоит из четырех кулачковых шайб 1, укрепленных на оси 3, которая вращается в двух шарикоподшипниках, помещенных во втулке. Ось кулачковых шайб связана с осью указателя скорости при помощи муфты.
Все кулачковые шайбы по окружности имеют выступы для замыкания контактов. Каждый контакт находится в замкнутом состоянии, пока ролик 4 его контактной пружины 2 соприкасается с выступом шайбы 1.
При движении локомотива происходит поворот оси стрелки указателя скорости, а следовательно, и оси с кулачковыми шайбами на угол, соответствующий фактической скорости, и размыкается тот контакт, у которого при данной скорости ролик контактной пружины сбегает с выступа повернувшейся шайбы.
Таким образом, эти четыре шайбы позволяют осуществлять контроль четырех различных скоростей локомотива, подавая сигнал при размыкании цепи соответствующим контактом.
Контактное устройство скоростемера в сочетании с устройствами АЛСН осуществляет контроль за действиями машиниста при ведении локомотива, обеспечивая абсолютный контроль:
при наличии красного огня на локомотивном светофоре и скорости выше 20 км/ч — первая контактная группа влияет на разрыв цепи электромагнита ЭПК-150, в результате чего раздается свисток ЭПК и через 7 с ЭПК произведет экстренную разрядку тормозной магистрали;
при наличии желтого с красным огней на локомотивном светофоре и скорости выше 60 км/ч — вторая контактная группа влияет на разрыв цепи электромагнита ЭПК, в результате чего раздается свисток и через 7 с ЭПК произведет экстренную разрядку тормозной магистрали.
Периодический контроль осуществляется с участием третьей и четвертой контактных групп:
при желтом огне локомотивного светофора и скорости более 60 км/ч — третья контактная группа влияет на периодическое выключение цепи питания электромагнита ЭПК, в результате чего раздается свисток ЭПК, восстановить питание цепи электромагнита ЭПК машинист может нажатием рукоятки бдительности (РБ), подтвердив свою бдительность. Периодическая проверка бдительности машиниста прекратится, если при желтом огне локомотивного светофора скорость движения локомотива будет менее 60 км/ч;
при белом огне локомотивного светофора и скорости более 10 км/ч — четвертая контактная группа влияет на периодическое выключение цепи питания электромагнита ЭПК, восстановить цепь питания машинист также может нажатием РБ.
В настоящее время этот вариант проверки бдительности изменен, т.к. при включении в цепь управления блокировки ЭПК-150, исключающей возможность приведения локомотива в движение с отключенными устройствами АЛСН, отпала необходимость в периодической проверке бдительности машиниста при белом огне локомотивного светофора и скорости более 10 км/ч (т.е. в применении четвертой контактной группы).
1.11. Лентопротяжный механизм

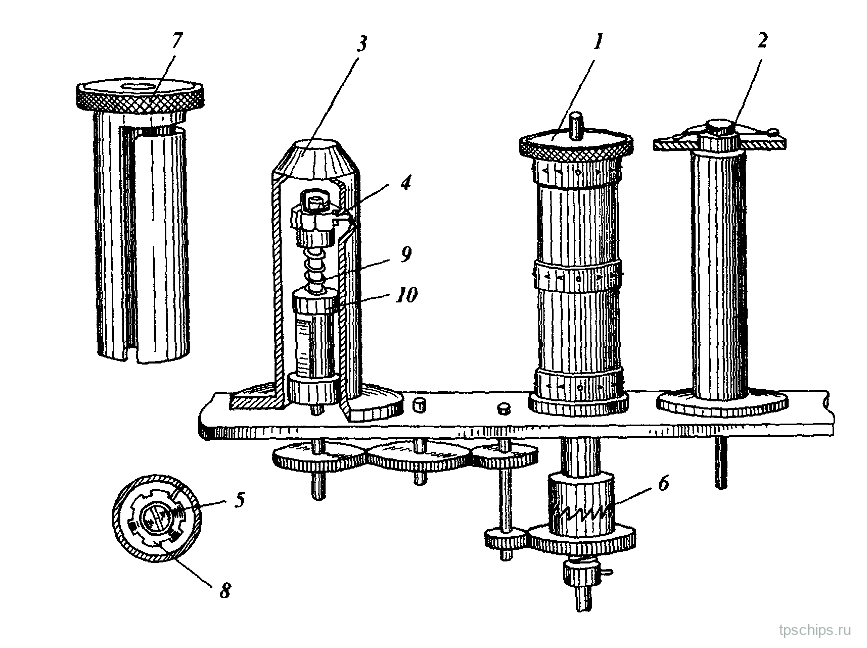

Лентопротяжный механизм (рис. 11) приводится в движение через систему передач от основной оси скоростемера и состоит из лентопротяжного валика 1, валика ведущей катушки 10 и ведущей катушки 3. Скорость вращения лентопротяжного валика пропорциональна скорости движения локомотива.

Три ряда игл на лентопротяжном валике в основном предназначены для протягивания ленты. Одновременно наколы игл на ленте показывают пройденный путь в километрах. Расстояние между двумя соседними наколами равняется 5 мм, что соответствует 1 км пройденного пути.
Три ряда наколов ограничивают поле записи скорости и времени. Нижняя линия наколов соответствует нулевой линии скорости. Между нижней и средней линиями производится запись скорости. Верхняя линия наколов соответствует верхней точке регистрации времени. Между верхней и средней линиями производится запись времени.
В нижней части лентопротяжного валика имеется специальное храповое соединение 6, которое позволяет от руки протягивать ленту, что необходимо при заправке ее в регистрирующий механизм, а также при снятии ленты для расшифровки.
Скоростемерная лента, протянутая лентопротяжным валиком, наматывается на ведущую катушку. Ведущая катушка получает вращение от лентопротяжного валика через систему зубчатых колес и специального фрикционного устройства 5, которое необходимо для обеспечения постоянного натяга отработавшей ленты.
По мере наматывания ленты линейная скорость ее увеличивается и во избежание разрыва ленты фрикционное устройство допускает проскальзывание катушки относительно ее оси.
Фрикцион катушки имеет следующее устройство. На верхнем конце ведущего валика надеты пружина 9 и шлицевая шайба 8, подтянутая винтом, под головку которого подложена чашка для пломбировки фрикциона, и специальная шайба, препятствующая самоотвинчиванию винта. Во втулке катушки, в верхней ее части, запрессован штифт 4. При надевании катушки на валик штифт катушки входит в один из шлицев шайбы.
При увеличении линейной скорости движения ленты шлицевая шайба, а вместе с ней и ведущая катушка будут проскальзывать на оси. Этим лента предохраняется от сильного натяжения.
Усилие пружины должно быть строго определенным, т.к. при ослабленной пружине лента будет наматываться не на катушку, а на лентопротяжный валик, что может вывести из строя регистрирующий механизм.
Если усилие пружины более необходимого, на ленте будет растянут шаг километровых проколов, а сами наколы будут иметь надрывы от игл лентопротяжного валика.
Изменение расстояния между двумя километровыми наколами влияет на величину погрешности пройденного расстояния.
1.12. Скоростемерная лента
Скоростемерная лента скоростемера ЗСЛ-2М предназначена для регистрации параметров движения локомотива регистрирующим устройством скоростемера. Она изготавливается из белой бумаги, с лицевой стороны покрытой специальным слоем (водным раствором сернокислого бария с добавлением ряда компонентов). Первый вариант покрытия, который применяется чаще, имеет следующий состав из расчета на 1 тонну бумаги (см. табл. 1).

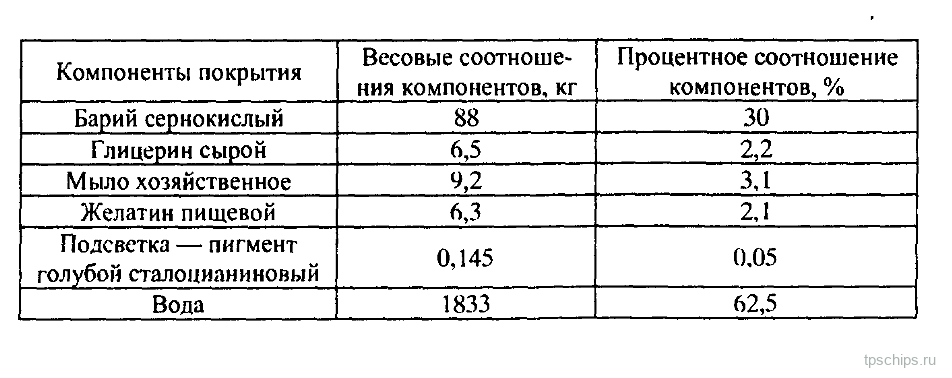

Таблица 1. Первый вариант покрытия
Компоненты покрытия | Весовые соотношения компонентов, кг | Процентное соотношение компонентов, % |
|---|---|---|
Барий сернокислый | 88 | 30 |
Глицерин сырой | 6,5 | 2,2 |
Мыло хозяйственное | 9,2 | 3,1 |
Желатин пищевой | 6,3 | 2,1 |
Подсветка — пигмент голубой сталоцианиновый | 0,145 | 0,05 |
Вода | 1833 | 62,5 |
Состав второго варианта покрытия приведен в табл. 2.

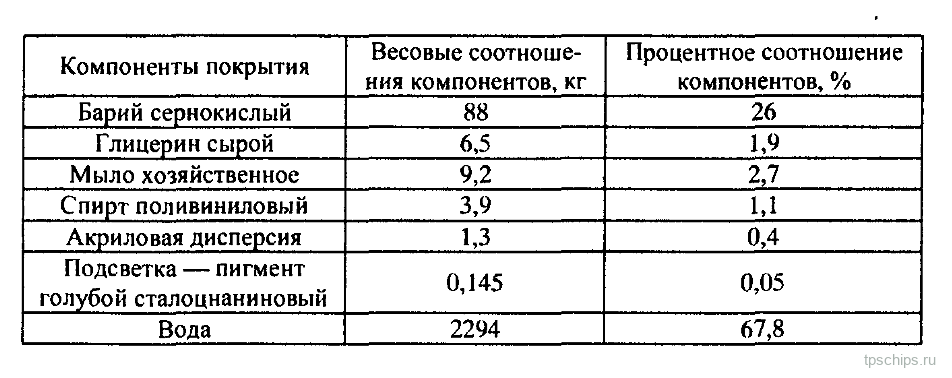

Таблица 2. Второй вариант покрытия
Компоненты покрытия | Весовые соотношения компонентов, кг | Процентное соотношение компонентов, % |
|---|---|---|
Барий сернокислый | 88 | 26 |
Глицерин сырой | 6,5 | 1,9 |
Мыло хозяйственное | 9,2 | 2,7 |
Спирт поливиниловый | 3,9 | 1,1 |
Акриловая дисперсия | 1,3 | 0,4 |
Подсветка — пигмент голубой сталоцианиновый | 0,145 | 0,05 |
Вода | 2294 | 67,8 |
При некачественном покрытии бумаги запись на ней неустойчивая и едва различима.
Скоростемерная лента скоростемера типа ЗСЛ-2М имеет ширину 79,5 мм и длину 12 м, наматывается рулоном на полый бумажный патрон. Емкость каждого рулона рассчитана на запись 2400 км пути, пройденного локомотивом. На скоростемерной ленте типографским способом отпечатаны линии и цифры, которые используют при расшифровке зарегистрированных на ней параметров движения локомотива.
На высоте 2,5 мм от нижнего края ленты проходит нулевая линия скорости, которая при расшифровке скоростемерной ленты считается таковой лишь в том случае, если она совпадает с линией нижних километровых наколов.

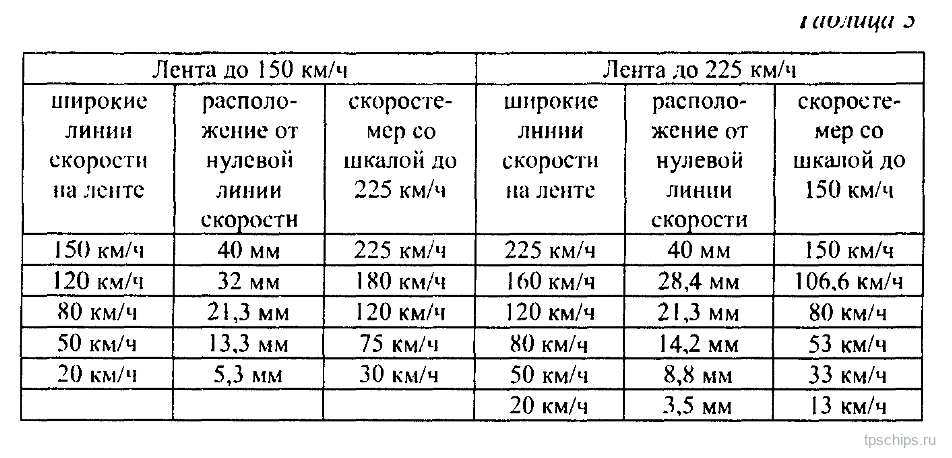

Линия максимальной скорости (150 или 225 км/ч) проходит на 40 мм выше линии нулевой скорости. Промежуток между этими линиями делится на равные части, высота каждой из которых соответствует изменению скорости на 10 км/ч.
Скорость движения локомотива в любой момент времени определяется высотой подъема кривой записи скорости над нулевой линией скорости на скоростемерной ленте.
На 5 мм выше линии максимальной скорости проходит нулевая линия минут и часов, а выше ее на 30 мм — линия, соответствующая одновременно 24 часам и 30 минутам. Между этими линиями через каждые 5 мм нанесены параллельные линии с цифрами для часов, размещенными по вертикали (0, 4, 8, 12, 16, 20, 24), и для минут, размещенными по диагонали (0, 5, 10, 15, 20, 25, 30).
Время в часах определяется по проколам на ленте, расположенным на 6 мм левее каждой второй вертикальной линии спада минутного писца. Минутный писец каждые 30 минут, поднявшись на 30 мм, резко опускается вниз, прочерчивая вертикальную линию, которая называется линией спада минутного писца.
Длина вертикальных отрезков записи минут, лежащих между отметками получасов, показывает длительность стоянок. При стоянке более двух часов также по вертикали производятся и наколы часов.
На скоростемерной ленте в качестве нулевой линии отсчета тормозного давления принята линия скорости 50 км/ч для ленты с максимальной скоростью 150 км/ч либо линия скорости 80 км/ч для ленты с максимальной скоростью 225 км/ч.

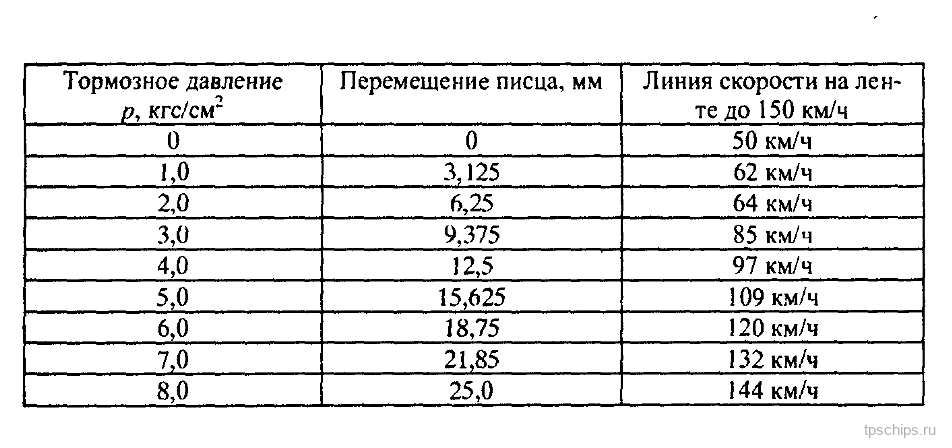

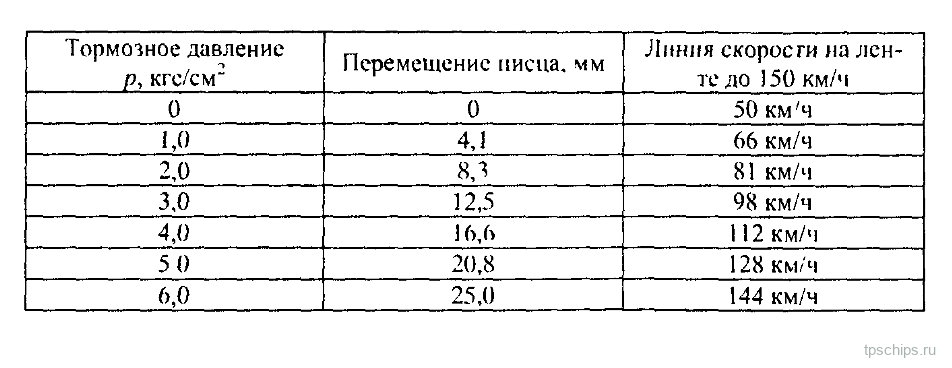

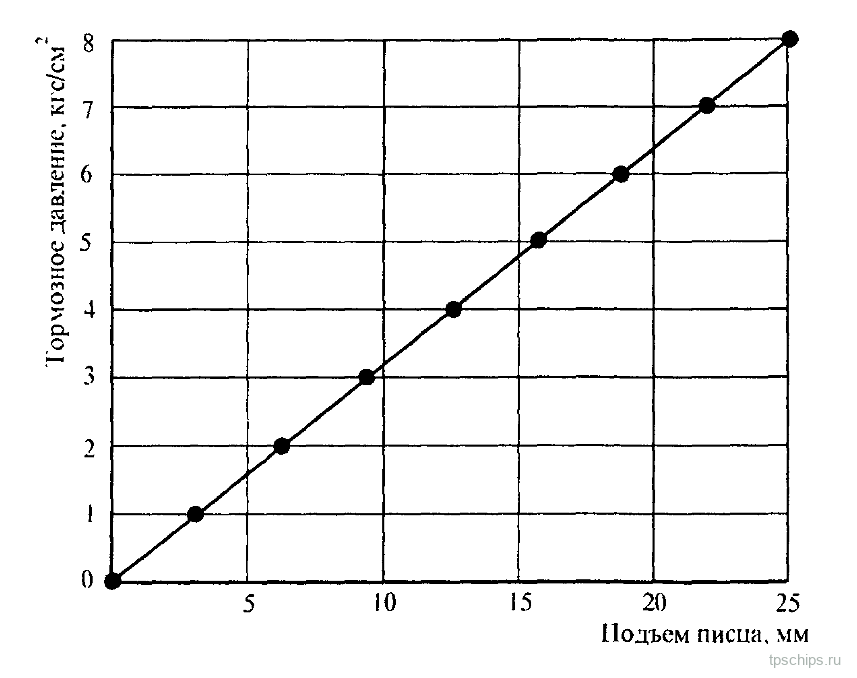

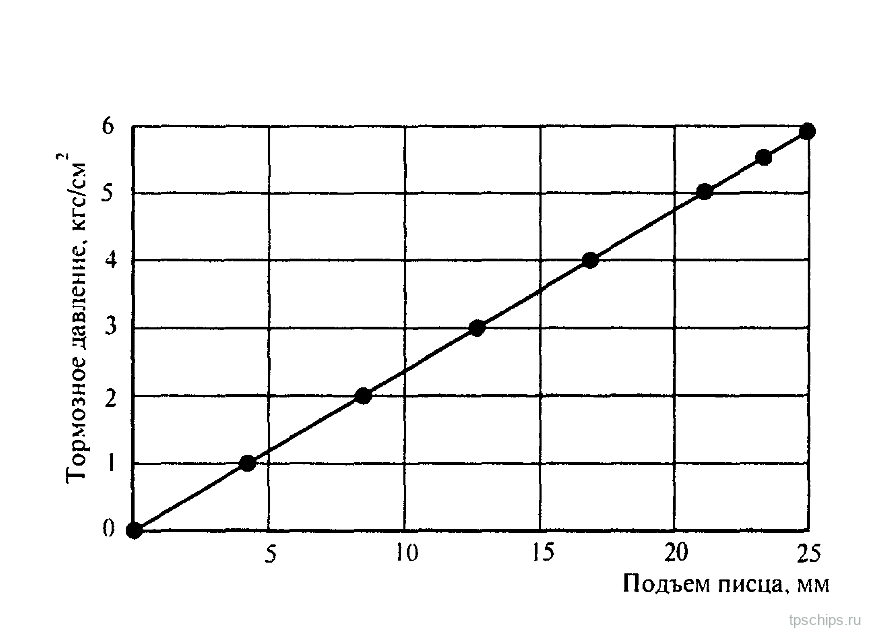

Максимальный подъем писца индикатора тормозного давления на ленте 25 мм. Все отметки индикатора тормозного давления на ленте сдвинуты относительно записи скорости и минут на 20 мм вправо.
Поле скоростемерной ленты между нижним и средним километровыми проколами от лентопротяжного валика называется полем скорости.
Поле скоростемерной ленты между средним и верхним проколами от лентопротяжного валика называется полем времени.
Положение автостопа и показания огней локомотивного светофора регистрируются на поле времени.
Изготавливают два типа скоростемерных лент:
ленты (реестровый № 376), предназначенные для скоростемеров со шкалой скорости до 150 км/ч;
ленты (реестровый № 2756), предназначенные для скоростемеров со шкалой скорости до 225 км/ч.
На лентах с реестровым № 376 поле скорости разделено линиями скорости через каждые 10 км/ч, начиная с нулевой скорости (0, 10, 20, ..., 140, 150 км/ч); при этом линии скорости с отметками 20, 50, 80, 120 и 150 км/ч несколько шире остальных линий, хорошо различимы и располагаются, соответственно, на высотах 5,3; 13,3; 21,3; 32 и 40 мм относительно линии нулевой скорости (это облегчает первичное определение скорости).
На лентах с реестровым № 2756 поле скорости также разделено линиями через 10 км/ч (0, 10, 20, ..., 220 км/ч); при этом линии скорости с отметками 20, 50, 80, 120, 160 и 225 км/ч несколько шире остальных, хорошо различимы и располагаются, соответственно, на высотах 3,5; 8,8; 14,2; 21,3; 28,4 и 40 мм относительно линии нулевой скорости.
В случаях, когда при отсутствии скоростемерных лент нужного типа скоростемеры заправляются лентой, на которой разметка поля скорости не совпадает с разметкой шкалы скорости скоростемера, необходимо использовать для пересчета скорости табл. 3, либо скорость, записанную на скоростемерной ленте, делить или умножать на 1,5 (т.к. 225:150 = 1,5).
Таблица 3. Соответствие разметки ленты и шкалы скоростемера
На узком экране таблицу можно прокрутить вправо.
Лента до 150 км/ч: широкие линии скорости | Расположение от нулевой линии скорости | Скоростемер со шкалой до 225 км/ч | Лента до 225 км/ч: широкие линии скорости | Расположение от нулевой линии скорости | Скоростемер со шкалой до 150 км/ч |
|---|---|---|---|---|---|
150 км/ч | 40 мм | 225 км/ч | 225 км/ч | 40 мм | 150 км/ч |
120 км/ч | 32 мм | 180 км/ч | 160 км/ч | 28,4 мм | 106,6 км/ч |
80 км/ч | 21,3 мм | 120 км/ч | 120 км/ч | 21,3 мм | 80 км/ч |
50 км/ч | 13,3 мм | 75 км/ч | 80 км/ч | 14,2 мм | 53 км/ч |
20 км/ч | 5,3 мм | 30 км/ч | 50 км/ч | 8,8 мм | 33 км/ч |
— | — | — | 20 км/ч | 3,5 мм | 13 км/ч |
Порядок заправки скоростемерной ленты. Перед заправкой скоростемерной ленты писцы необходимо вывернуть, чтобы не погнуть стержни писцов, а ленту не повредить. Конец ленты должен быть обрезан примерно под углом 60°. Рулон ленты надевается на ведомую катушку. Конец ленты вставляется и протягивается между направляющими колонками и пластиной регистратора. Далее лента подводится под иглы лентопротяжного валика и поворотом валика от руки протягивается на длину 120—150 мм. Это необходимо для закрепления ее на ведущей катушке. Закрепление ленты на ведущей катушке должно быть без перекосов.
После этого приступают к установке писцов, которые должны быть предварительно заправлены, с краев стержней писцов необходимо убрать острые кромки. Первым желательно ставить минутный писец, затем — писец скорости, а за ним — все остальные. После установки писцов на ленте необходимо сделать отметку их фактического положения на данном скоростемере и протянуть ленту на 5 мм. Все это необходимо для последующей работы по расшифровке скоростемерной ленты, т.к. для каждого скоростемера характерно небольшое смещение писцов относительно линий их расположения на шаблоне для расшифровки, а при детальном изучении записей на скоростемерной ленте это смещение необходимо учитывать.
1.13. Счетчик километров
Учет пути, пройденного локомотивом, производится счетчиком километров. Счетчик (рис. 12) отсчитывает сумму пробега независимо от направления движения локомотива.

Счетчик километров имеет группу цифровых барабанов 2, которые сидят свободно на валу 1. Для вращения барабанов параллельно их оси расположен ведущий валик, связанный с механизмом скоростемера системой зубчатых колес и червячной передачей. На ведущем валике сидит ведущий триб 4, жестко связанный с валиком, и приводит в действие группу барабанов. Передача вращения от одного барабана к последующему производится трибами 5, свободно сидящими на общей оси.
На правой торцевой поверхности каждого барабана имеется по 20 зубьев, которые находятся в постоянном зацеплении с трибами, сидящими на общей оси, а на левой поверхности имеется по два круглых зуба, называемых цевками.
При полном обороте барабана его цевки повернут на два зуба триб, сидящий между смежными барабанами, и через него повернут тоже на два зуба смежный левый барабан. Поворот барабана на два зуба составляет 2:20 = 1/10 полного оборота.
На цилиндрической поверхности каждого барабана нанесены цифры от 0 до 9. Цевки расположены таким образом, что при установлении на барабане в окне циферблата цифры 0 цифра на последующем барабане увеличивается на единицу. Благодаря этому осуществляется десятичная передача, при которой на 10 оборотов каждого правого барабана смежный с ним левый барабан делает только 1 оборот. Например, когда первый барабан, называемый ведущим, провернется на один оборот и отсчитает десять километров, то он снова станет на 0, а барабан слева зафиксирует цифру 1. При следующем обороте барабана, показывающего километры, барабан, отмечающий десятки километров, укажет цифру 2 и т.д.
Инструкция по текущему ремонту скоростемеров предусматривает следующие требования:
перед разборкой скоростемера для ремонта в паспорте скоростемера записывают показание счетчика пробега, которое должно быть сохранено на счетчике после его ремонта;
продолжительность испытаний скоростемера на стенде после текущего ремонта на разных режимах (скоростях) определяется по счетчику и должна соответствовать не менее 50 км пробега;
после ремонта и испытания скоростемера на стенде перед его установкой на локомотив показание счетчика должно быть снова записано в паспорт скоростемера.
Таким образом, по двум показаниям счетчика километров, записанным в паспорте скоростемера, можно сделать выводы о соблюдении требований инструкции в части испытаний скоростемера на стенде после ремонта, а также о качестве ремонта по величине пробега между ремонтами.
1.14. Индикатор тормозного давления
Индикатор тормозного давления служит для измерения и регистрации на скоростемерной ленте скоростемера величины изменения тормозного давления в тормозной магистрали локомотива (или в тормозном цилиндре моторвагонного подвижного состава).
Индикатор тормозного давления состоит из цилиндрического корпуса, прикрепленного снизу к корпусу скоростемера, внутри которого размещен сильфон, представляющий собой тонкостенную гофрированную трубку с дном. Внутри сильфона находится одна или три пружины, препятствующие сжатию сильфона. Сжатый воздух из тормозной магистрали поступает внутрь корпуса индикатора тормозного давления, полость корпуса является камерой высокого давления, которая связана с тормозной магистралью локомотива через штуцер, расположенный в нижней части корпуса. Под давлением сжатого воздуха сильфон и пружина сжимаются и его дно перемещается вверх. С дном сильфона связан шток, верхняя часть которого соединена с рычажным механизмом и писцом, записывающим величину изменения давления на скоростемерной ленте. На передней стенке корпуса индикатора тормозного давления рычажный механизм закрыт крышкой, которая пломбируется.
В настоящее время на скоростемерах ЗСЛ-2М эксплуатируются индикаторы тормозного давления двух типов: с пределом измерения до 6 и 8 кгс/см².

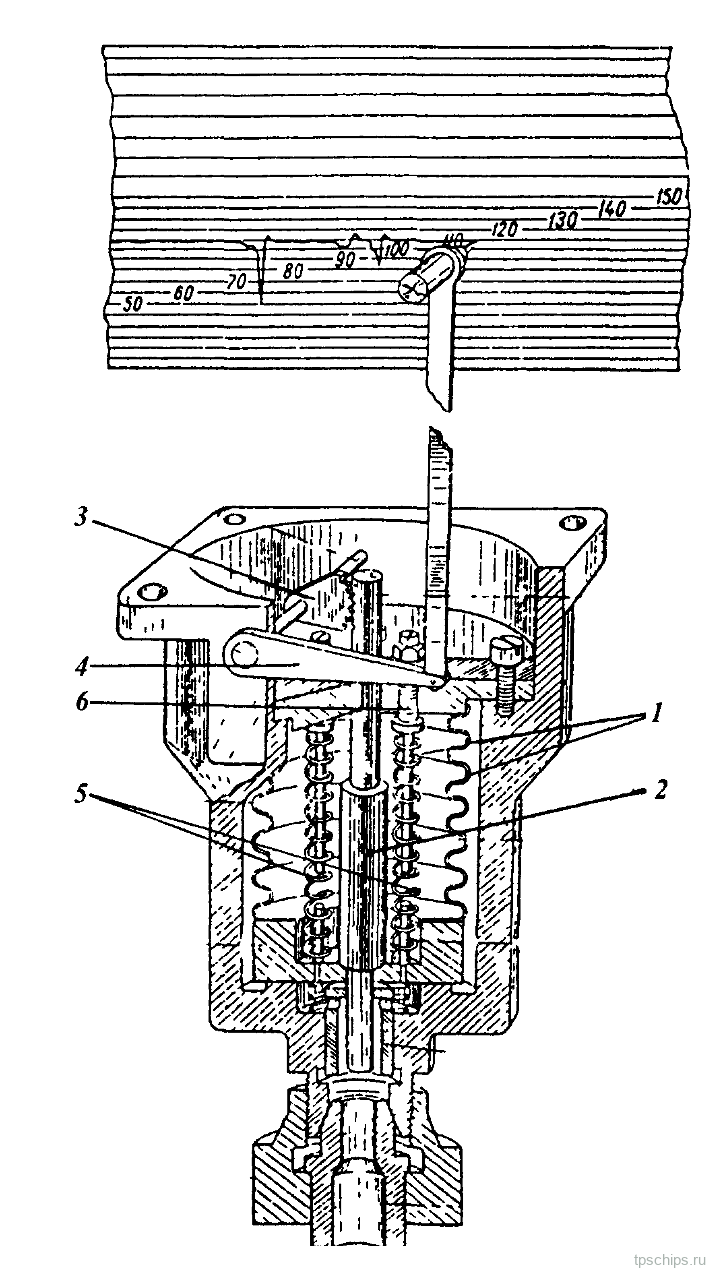

Индикатор тормозного давления старого типа имеет верхний предел измерения 6 кгс/см² (рис. 13). В корпусе индикатора тормозного давления находится сильфон 1, внутри которого установлены три измерительные пружины 5. С дном сильфона жестко связан шток 2, который является направляющим для сильфона. В верхней части шток имеет зубцы, находящиеся в зацеплении с вилкой 3, которая жестко насажена на валик, передающий вращение рычагу 4, связанному с тягой писца, записывающего величину тормозного давления на скоростемерной ленте. Внутри сильфона на направляющих установлены измерительные пружины 5, затяжку которых можно изменять регулировочными винтами 6, что позволяет регулировать величину измеряемого давления.

Инструкция по ремонту локомотивных скоростемеров предусматривает порядок проверки работы индикатора тормозного давления.
При этом линия нулевого давления должна располагаться:
на скоростемерной ленте до 150 км/ч на линии скорости 50 км/ч;
на скоростемерной ленте до 225 км/ч на линии скорости 80 км/ч.
Писец индикатора тормозного давления должен подниматься при давлении:
6,0 кгс/см² — на 25 ± 0,5 мм;
5,5 кгс/см² — на 23 ± 0,5 мм;
5,0 кгс/см² — на 21 ± 0,5 мм.
По этим координатам можно построить график перемещения писца, зная, что подъем писца индикатора тормозного давления на 1 мм соответствует изменению давления на 0,24 кгс/см² (6:25 = 0,24). В определенных пределах с учетом погрешности можно составить табл. 4, на основании этой таблицы построен график подъема писца индикатора тормозного давления (рис. 14).

Таблица 4. Индикатор на 6 кгс/см²
Тормозное давление p, кгс/см² | Перемещение писца, мм | Линия скорости на ленте до 150 км/ч |
|---|---|---|
0 | 0 | 50 км/ч |
1,0 | 4,1 | 66 км/ч |
2,0 | 8,3 | 81 км/ч |
3,0 | 12,5 | 98 км/ч |
4,0 | 16,6 | 112 км/ч |
5,0 | 20,8 | 128 км/ч |
6,0 | 25,0 | 144 км/ч |
Наличие этих данных значительно облегчает расшифровку скоростемерных лент.

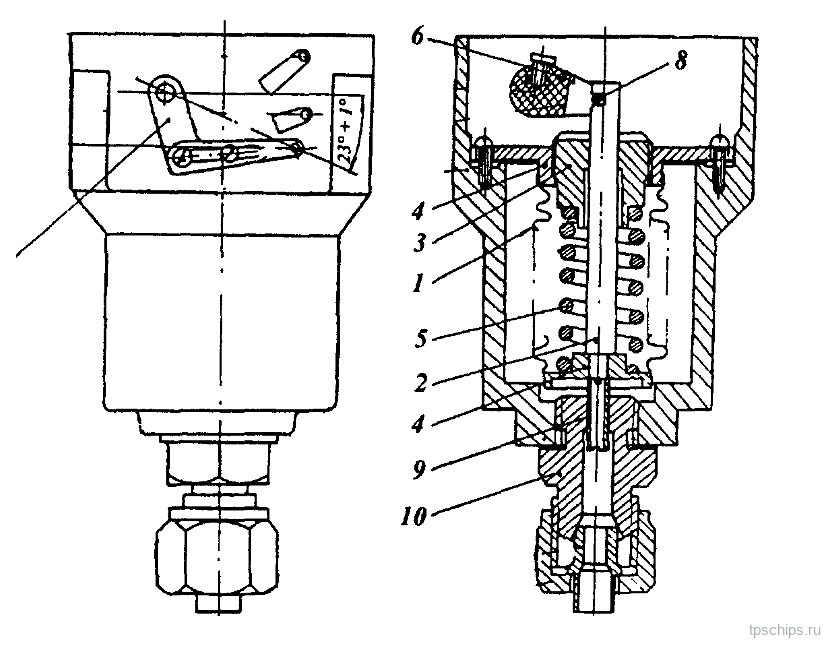

Индикатор тормозного давления нового типа имеет верхний предел измерения 8 кгс/см² (рис. 15). В корпусе индикатора тормозного давления находится сильфон 1, внутри которого установлена измерительная пружина 5. В качестве направляющей для штока 2 служит регулировочная втулка 3, ввернутая во фланец 4. Шток через ось 8 связан с вилкой 6, которая жестко соединена с рычагом 7. В штуцер 10 ввернут регулировочный винт 9.

При поступлении сжатого воздуха во внутреннюю полость корпуса сильфон с измерительной пружиной сжимается, и нижний фланец сильфона 4, вместе со штоком 2 поднимаясь вверх, через ось 8 поворачивает вилку 6 на определенный угол и на тот же угол поворачивается рычаг 7. Последний через тягу сообщает движение писцу, регистрирующему величину изменения давления на скоростемерной ленте. При падении давления сильфон и пружина разжимаются и писец опускается вниз.
Поле регистрации давления по вертикали равно 25 мм. Масштаб записи давления 1 мм = 0,32 кгс/см² (8:25 = 0,32).
Можно построить график подъема писца в зависимости от изменения давления, для чего поле регистрации разбить на 8 равных частей (см. табл. 5).
Таблица 5. Индикатор на 8 кгс/см²
Тормозное давление p, кгс/см² | Перемещение писца, мм | Линия скорости на ленте до 150 км/ч |
|---|---|---|
0 | 0 | 50 км/ч |
1,0 | 3,125 | 62 км/ч |
2,0 | 6,25 | 64 км/ч |
3,0 | 9,375 | 85 км/ч |
4,0 | 12,5 | 97 км/ч |
5,0 | 15,625 | 109 км/ч |
6,0 | 18,75 | 120 км/ч |
7,0 | 21,85 | 132 км/ч |
8,0 | 25,0 | 144 км/ч |
Примечание редакции: значение 64 км/ч при 2,0 кгс/см² воспроизведено по печатному оригиналу; последовательность соседних значений предполагает опечатку в книге. Использовать таблицу как действующую норму нельзя.
На основании данных табл. 5 построен график подъема писца индикатора тормозного давления до 8 кгс/см² (рис. 16).

В соответствии с данными, приведенными в табл. 4 и 5, необходимо отградуировать шаблон для расшифровки скоростемерных лент и линейки для проверки регулировки индикатора тормозного давления в цехе по ремонту скоростемеров.
На основании паспортных данных индикатора тормозного давления основная допустимая погрешность регистрации давления в диапазоне 3—8 кгс/см² равна ±2,5 %, что соответствует ±0,2 кгс/см². В диапазоне 0—3 кгс/см² погрешность не регламентируется.
Эти условия вызывают определенные трудности при расшифровке величины давления в тормозном цилиндре моторвагонного подвижного состава, где диапазон изменения давления в процессе торможения находится в пределах 0—4 кгс/см².
Для более точного определения величины изменения давления в тормозных цилиндрах машинисту перед началом работы рекомендуется на скоростемерной ленте отмечать величину максимального давления первой ступени торможения и величину максимально допустимого давления в тормозном цилиндре с протяжкой скоростемерной ленты на 5 мм после установки этих величин. Эти меры облегчают последующую расшифровку скоростемерной ленты моторвагонного подвижного состава.
Обсуждение материала
Комментарии
Комментариев пока нет. Вы можете начать обсуждение.
Присоединяйтесь к обсуждению
Войдите, чтобы оставить комментарий. Читать можно без входа.
При входе через выбранный ниже сервис для вас создаётся учётная запись этого сайта. До входа ознакомьтесь с политикой обработки данных и пользовательским соглашением.
В комментариях отображаются выбранные имя или псевдоним и аватар, если его показ включён на платформе. Email не публикуется.
